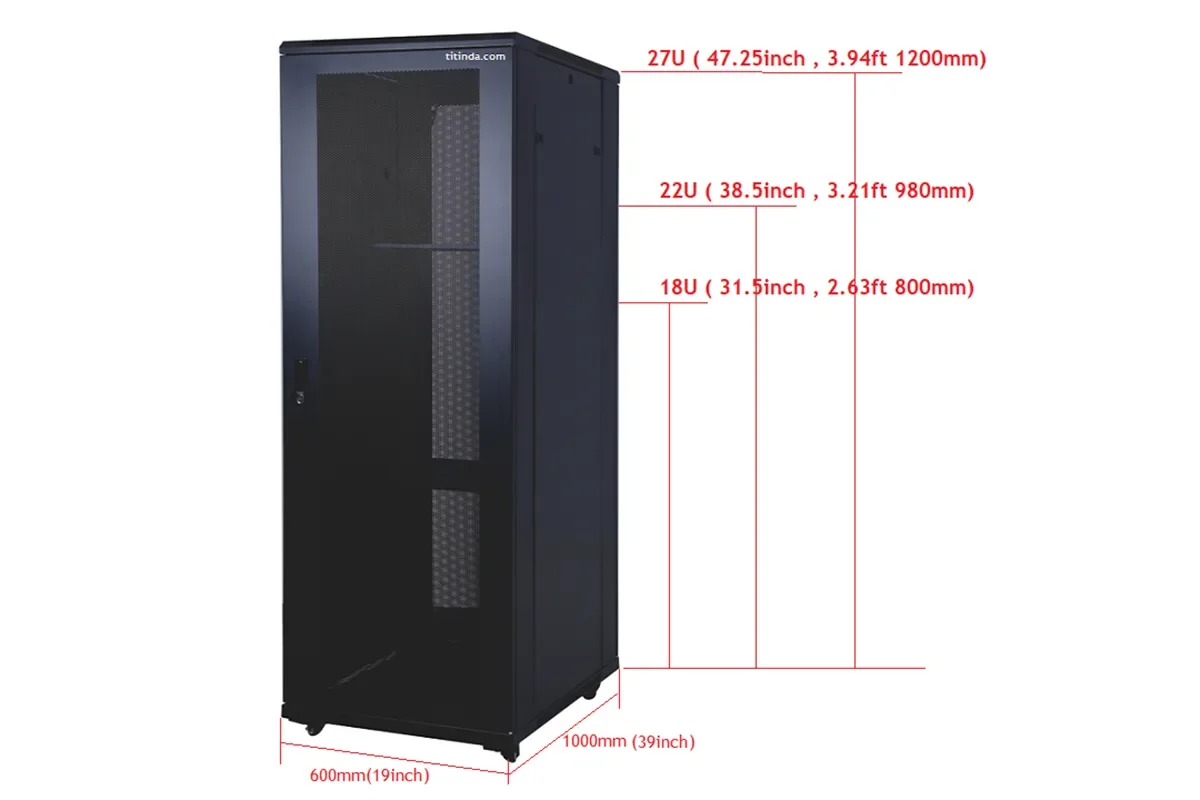

ابعاد استاندارد رک شبکه

ابعاد استاندارد رک شبکه | اهمیت آن

اگر قصد راه‌اندازی یا توسعه زیرساخت فناوری اطلاعات را دارید، آشنایی با ابعاد استاندارد رک شبکه یکی از مهم‌ترین موضوعاتی است که باید قبل از خرید به آن توجه کنید. انتخاب رک با ابعاد مناسب، علاوه بر ایجاد فضای کافی برای نصب تجهیزات، باعث تهویه بهتر، مدیریت آسان کابل‌ها، افزایش امنیت و امکان توسعه زیرساخت در آینده می‌شود. محفظه‌های شبکه بر اساس استاندارد ۱۹ اینچی ANSI/EIA-310 طراحی شده‌اند و در عمق‌ و ارتفاع‌های مختلف (برحسب یونیت یا U) تولید می‌شوند تا پاسخگوی نیاز انواع پروژه‌ها باشند. کیان داریا به‌عنوان یکی از بهترین تأمین‌کنندگان تجهیزات شبکه، انواع رک و متعلقات آن را با ضمانت کیفیت و اصالت کالا عرضه می‌کند تا کاربران بتوانند مناسب‌ترین محصول را برای پروژه خود انتخاب کنند.

اگر هنوز با ساختار و کاربرد این محفظه آشنا نیستید، پیشنهاد می‌کنیم ابتدا مقاله رک شبکه چیست را مطالعه کنید. همچنین برای آشنایی با نحوه نصب صحیح و امنیت دستگاه‌ها، مقاله آموزش بستن رک شبکه و قفل رک شبکه می‌تواند راهنمای مناسبی باشد.

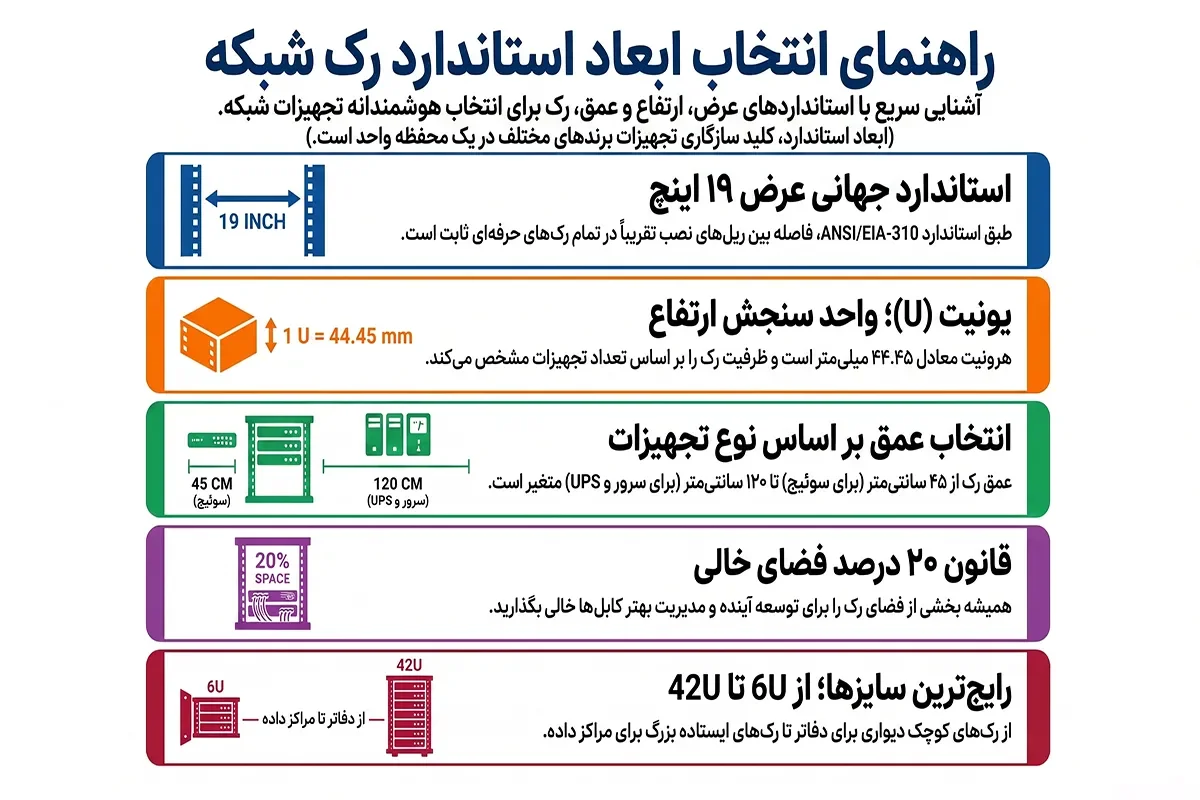

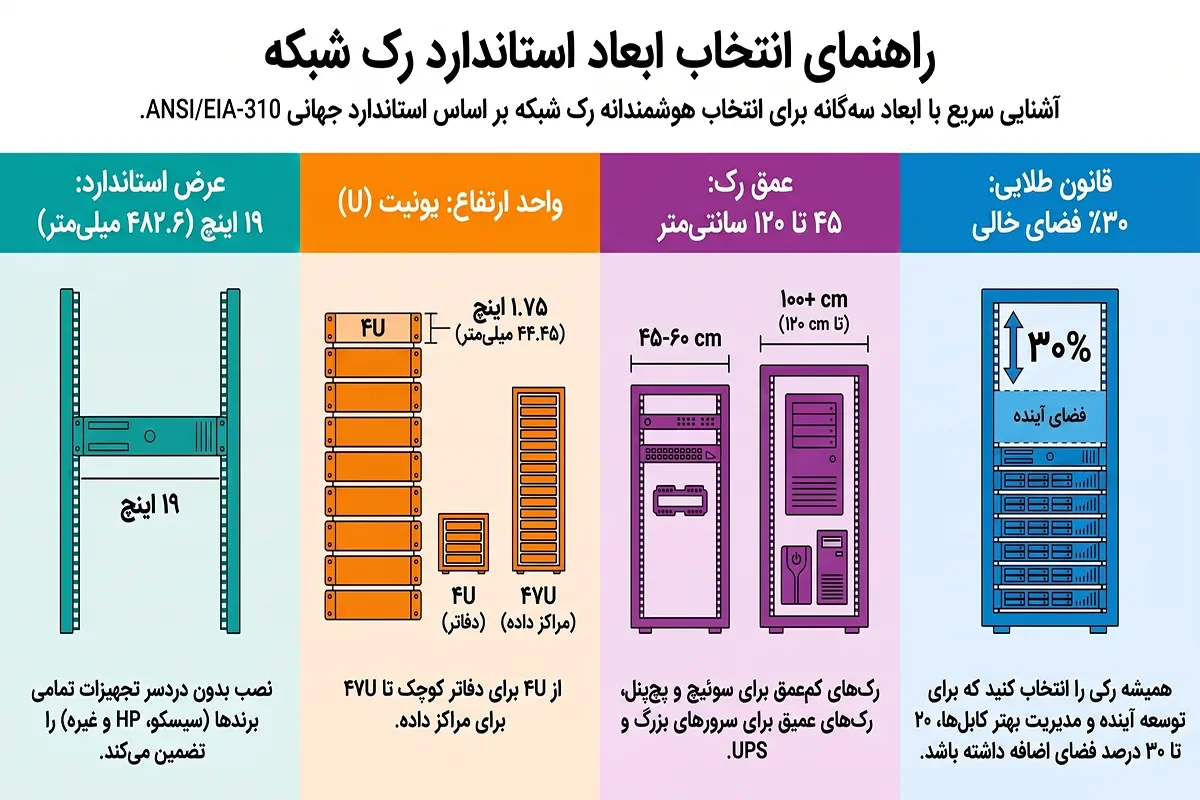

جدول آشنایی سریع با ابعاد استاندارد رک شبکه

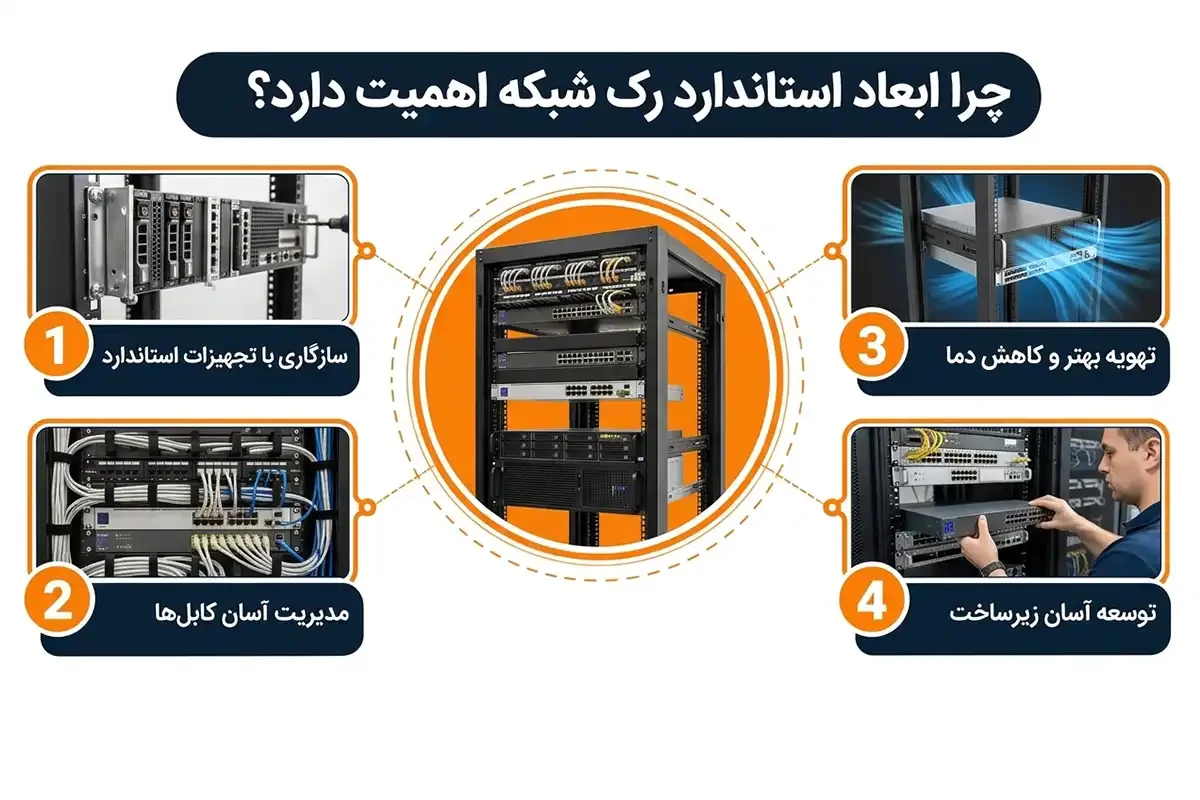

چرا ابعاد استاندارد رک شبکه اهمیت دارد؟

منظور از ابعاد استاندارد رک شبکه، مجموعه اندازه‌هایی است که بر اساس استانداردهای بین‌المللی برای طراحی و تولید محفظه‌ها در نظر گرفته شده است. این ابعاد شامل عرض، ارتفاع و عمق رک است و مشخص می‌کند چه تجهیزاتی با چه اندازه‌ای داخل آن قابل نصب هستند.

مهم‌ترین بخش این استاندارد، عرض ۱۹ اینچی است که تقریباً تمام اجزای حرفه‌ای شبکه مانند سوئیچ، روتر، سرور، پچ‌نل و تجهیزات ذخیره‌سازی بر اساس آن طراحی می‌شوند. در صورتی که کابینت طبق این استاندارد تولید شده باشد، می‌توان تجهیزات برندهای مختلف را بدون نیاز به ایجاد تغییر در آن قرار داد.

ارتفاع رک نیز بر اساس واحدی به نام یونیت (U) اندازه‌گیری می‌شود. هر یونیت برابر با ۱٫۷۵ اینچ (۴۴٫۴۵ میلی‌متر) است و ظرفیت محفظه بر همین اساس مشخص می‌شود. برای مثال، یک رک ۱۲U فضای نصب ۱۲ یونیت و یک رک ۴۲U فضای نصب ۴۲ یونیت دستگاه را در اختیار کاربر قرار می‌دهد.

عامل مهم دیگر، عمق رک است. اگرچه عرض در بیشتر کابینت‌ها ثابت است، اما عمق می‌تواند بسته به نوع پروژه متفاوت باشد. محفظه‌های کم‌عمق معمولاً برای سوئیچ، مودم و پچ‌پنل مناسب هستند؛ در حالی که سرورها و تجهیزات ذخیره‌سازی به کابینت‌هایی با عمق بیشتر نیاز دارند. به همین خاطر، هنگام انتخاب باید علاوه بر تعداد یونیت، میزان عمق نیز بررسی شود.

انتخاب ابعاد مناسب، نه تنها نصب اجزا را آسان می‌کند، بلکه بر عملکرد سیستم تهویه، مدیریت کابل‌ها، میزان دسترسی کارشناسان و امکان توسعه زیرساخت نیز تأثیر مستقیم دارد. بسیاری از سازمان‌ها به دلیل انتخاب کابینت شبکه با ظرفیت یا عمق نامناسب، پس از مدتی ناچار به تعویض کامل محفظه یا تغییر ساختار اتاق سرور می‌شوند که این امر هزینه و زمان زیادی را به پروژه تحمیل می‌کند.

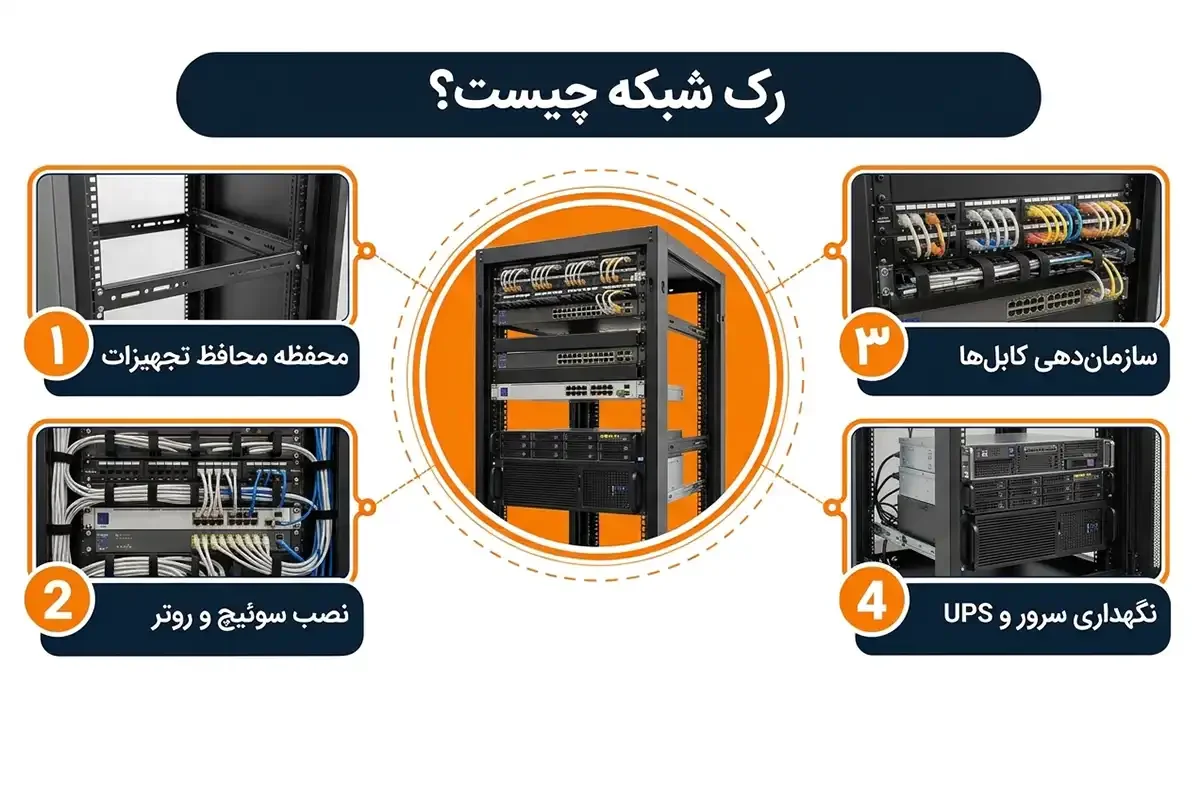

رک شبکه چیست؟

قبل از بررسی ابعاد استاندارد رک شبکه، بهتر است بدانیم رک شبکه دقیقاً چیست و چه نقشی در زیرساخت‌های ارتباطی دارد. رک یک محفظه فلزی استاندارد است که برای نصب، سازمان‌دهی و محافظت از دستگاه‌های مختلف مانند سوئیچ، روتر، پچ پنل، سرور، UPS و تجهیزات ذخیره‌سازی استفاده می‌شود. قرار گرفتن این سخت افزار در یک فضای استاندارد، علاوه بر افزایش امنیت فیزیکی، مدیریت کابل‌ها، تهویه مناسب و عملیات نگهداری را نیز ساده‌تر می‌کند.

این کابینت‌ها معمولاً مطابق استاندارد ANSI/EIA-310 طراحی می‌شوند تا محصولات تولیدشده توسط برندهای مختلف مانند Cisco، HPE، Dell و Juniper به راحتی در آن‌ها قرار بگیرند. همین استاندارد باعث شده است که در زمان توسعه شبکه یا جایگزینی قطعات، کاربران با مشکل عدم سازگاری مواجه نشوند.

یکی از مهم‌ترین مزایای استفاده از این محصولات، افزایش نظم در اتاق سرور و کاهش احتمال آسیب به تجهیزات است. زمانی که کابل‌ها، سوئیچ‌ها و سایر دستگاه‌ها بدون برنامه در محیط قرار گیرند، عیب‌یابی دشوارتر شده و گردش هوا نیز به‌درستی انجام نمی‌شود. به همین علت، تقریباً تمام مراکز داده، سازمان‌ها و شرکت‌های بزرگ از کابینت‌های استاندارد برای مدیریت زیرساخت خود استفاده می‌کنند.

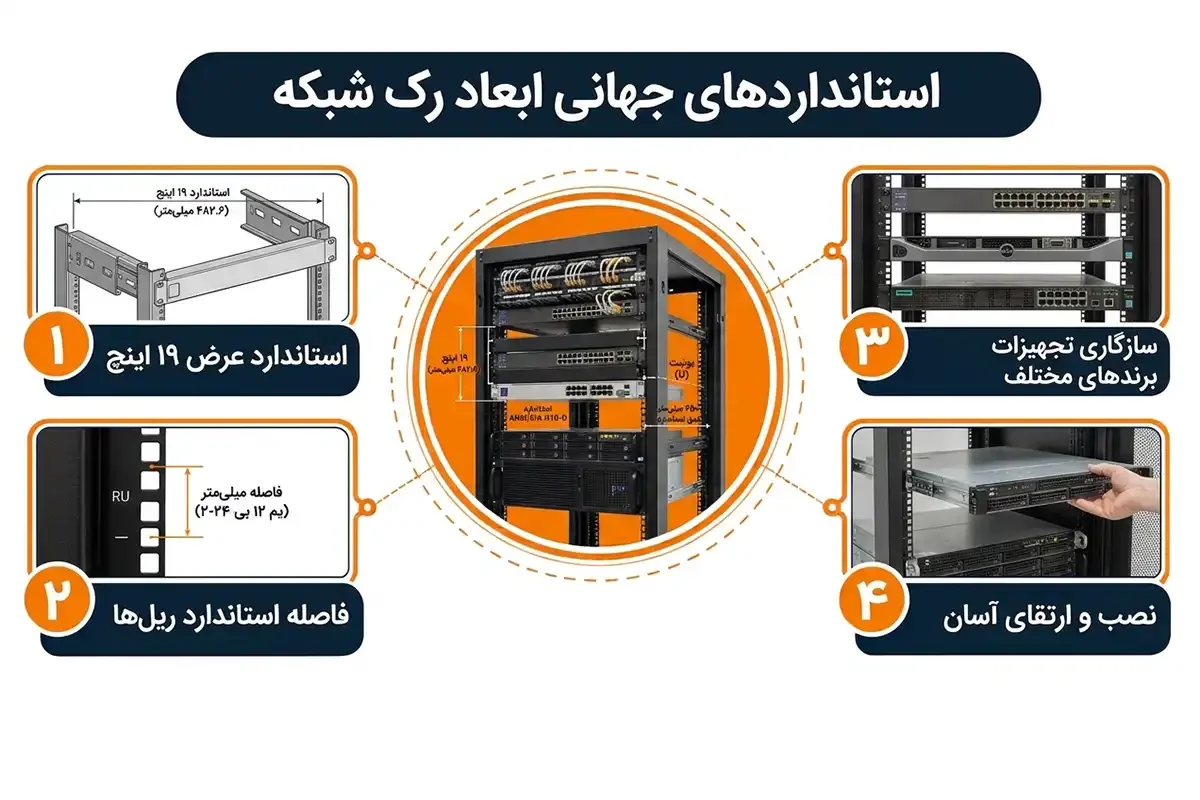

استانداردهای جهانی ابعاد رک شبکه

برای اینکه محصولات تولیدشده توسط شرکت‌های مختلف امکان قرارگیری در یک محفظه مشترک را داشته باشند، استانداردهای بین‌المللی برای طراحی رک تعریف شده‌اند. مهم‌ترین این استانداردها، ANSI/EIA-310 است که عرض، محل نصب ریل‌ها، فاصله سوراخ‌ها و ابعاد کلی را مشخص می‌کند.

استاندارد ۱۹ اینچی (ANSI/EIA-310)

عرض ۱۹ اینچ مهم‌ترین ویژگی کابینت‌های شبکه و سرور است. این عدد به فاصله بین ریل‌های نصب قطعات اشاره دارد و تقریباً تمام سخت افزار حرفه‌ای شبکه بر اساس آن طراحی و تولید می‌شوند.

این استاندارد مزایای فراوانی دارد؛ از جمله:

• سازگاری تجهیزات برندهای مختلف

• نصب آسان دستگاه‌ها

• توسعه راحت‌تر زیرساخت

• کاهش هزینه‌های ارتقا

• مدیریت بهتر فضای داخلی

به همین خاطر، هنگام خرید باید توجه کنید که محصول انتخابی مطابق استاندارد ANSI/EIA-310 تولید شده باشد.

مفهوم یونیت (U) در رک

یکی از اصطلاحاتی که هنگام خرید زیاد با آن روبه‌رو می‌شوید، یونیت (Unit یا U) است. یونیت در واقع واحد اندازه‌گیری ارتفاع محفظه محسوب می‌شود.

هر ۱ یونیت برابر با ۱.۷۵ اینچ (۴۴.۴۵ میلی‌متر) است. بنابراین:

• رک ۶U فضای نصب ۶ یونیت اجزا را دارد.

• رک ۱۲U برای پروژه‌های کوچک و متوسط مناسب است.

• رک ۲۲U یا ۲۷U معمولاً در شرکت‌های متوسط استفاده می‌شود.

• رک‌های ۴۲U و ۴۷U بیشتر در مراکز داده و اتاق‌های سرور کاربرد دارند.

انتخاب تعداد یونیت مناسب اهمیت زیادی دارد؛ زیرا اگر ظرفیت کابینت کمتر از نیاز پروژه باشد، در آینده مجبور به تعویض آن خواهید شد. از سوی دیگر، انتخاب محصول بسیار بزرگ نیز باعث افزایش هزینه‌های اولیه و اشغال فضای غیرضروری می‌شود.

عمق و عرض استاندارد رک

اگرچه عرض بیشتر رک‌ها ۱۹ اینچ است، اما عمق آن‌ها بسته به نوع کاربرد تفاوت دارد. به‌طور معمول این محفظه‌ها، در عمق‌های ۴۵، ۶۰، ۸۰، ۱۰۰ و ۱۲۰ سانتی‌متر تولید می‌شوند.

رک‌های کم‌عمق بیشتر برای نصب سوئیچ، روتر و پچ‌پنل استفاده می‌شوند، در حالی که سرورها، تجهیزات ذخیره‌سازی و UPS به عمق بیشتری نیاز دارند.

طبق مستندات Cisco، در زمان انتخاب رک باید فضای کافی برای گردش هوا، عبور کابل‌ها و دسترسی آسان به تجهیزات نیز در نظر گرفته شود؛ زیرا این عوامل تأثیر مستقیمی بر عملکرد و نگهداری زیرساخت دارند.

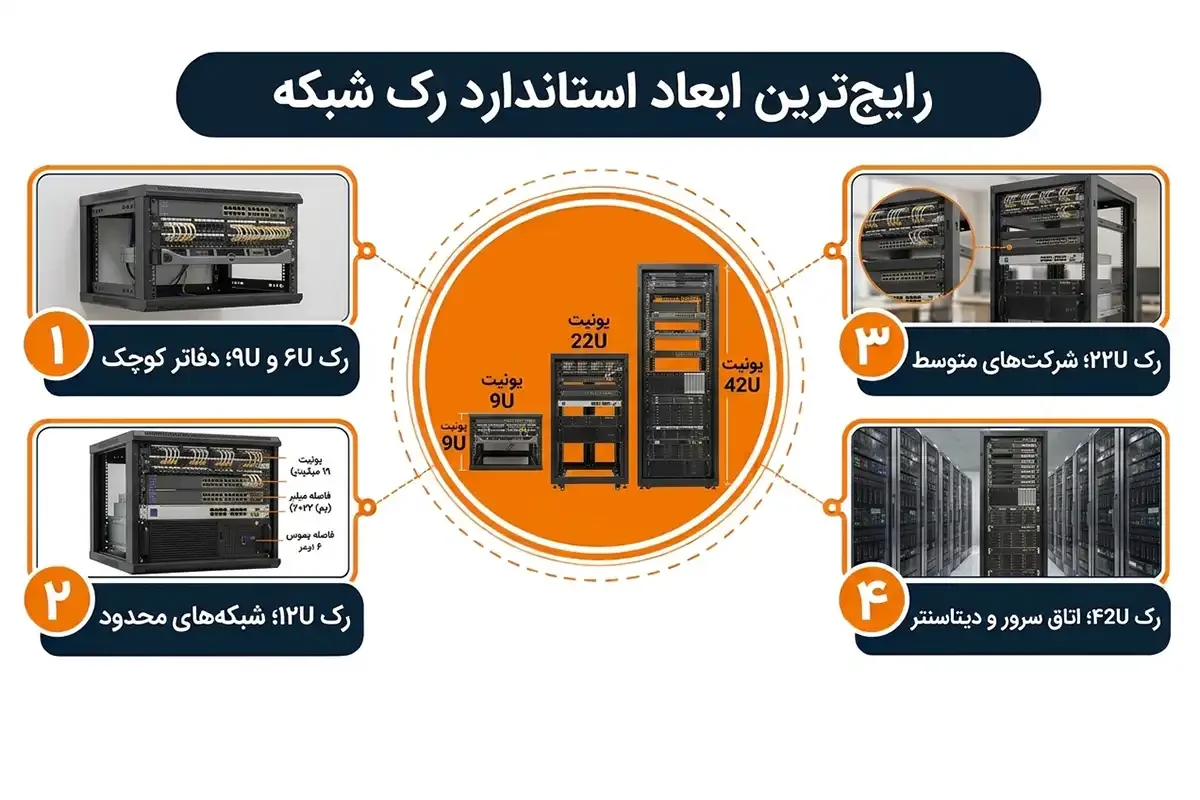

رایج‌ترین ابعاد استاندارد رک شبکه

اگرچه کابینت‌ها در اندازه‌های مختلفی تولید می‌شوند، اما برخی ابعاد به دلیل کاربرد گسترده‌تر، محبوبیت بیشتری در پروژه‌های شبکه دارند. انتخاب هر یک از این مدل‌ها به تعداد قطعات، فضای نصب و گسترش بستر ارتباطی در آینده بستگی دارد.

جدول مقایسه رایج‌ترین ابعاد استاندارد رک شبکه

به‌طور کلی، اگر پروژه شما در مرحله توسعه قرار دارد، توصیه می‌شود گزینه‌ای را انتخاب کنید که حداقل ۲۰ تا ۳۰ درصد فضای خالی برای نصب تجهیزات آینده داشته باشد. این موضوع از صرف هزینه برای تعویض رک در سال‌های بعد جلوگیری می‌کند و امکان توسعه زیرساخت را بدون ایجاد اختلال فراهم می‌سازد.

"You always want to leave some room to spare for growth and additional equipment you may need to add in the future."

«همیشه باید مقداری فضای خالی برای توسعه آینده و افزودن تجهیزات جدید در نظر بگیرید.»

منبع

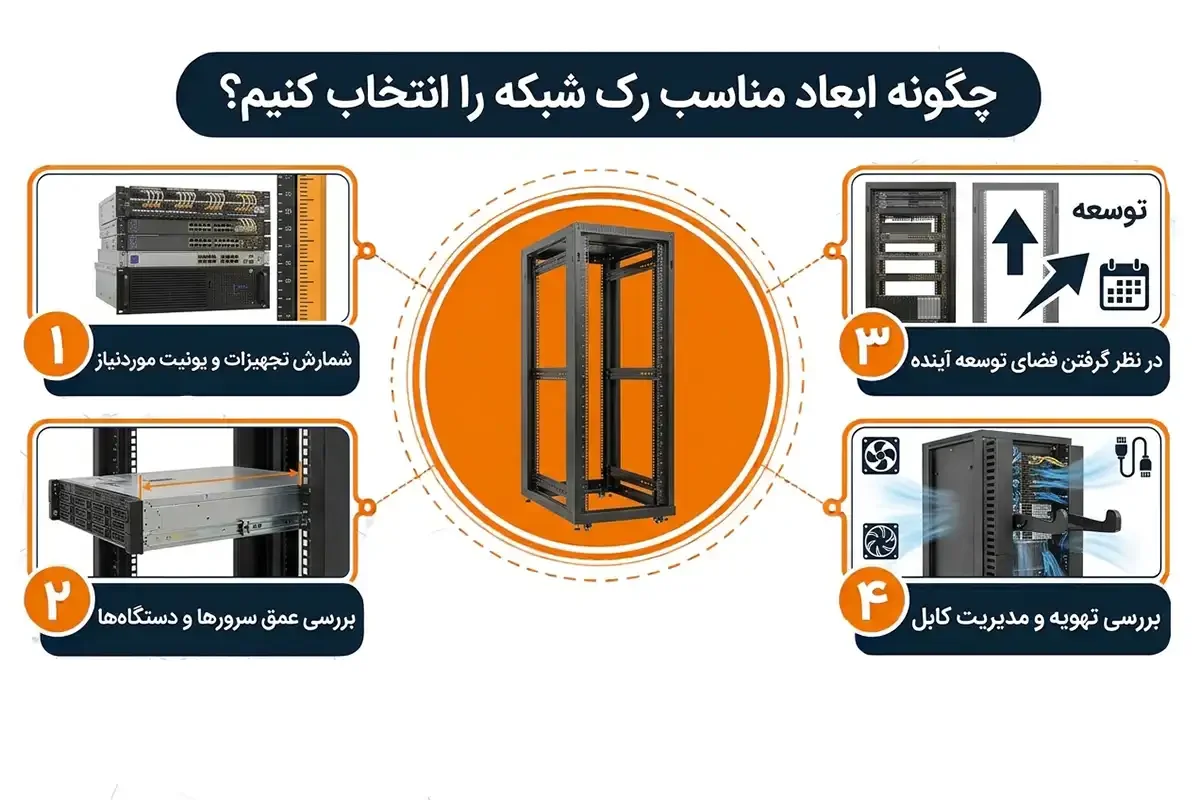

چگونه ابعاد مناسب رک شبکه را انتخاب کنیم؟

انتخاب ابعاد استاندارد رک شبکه تنها به تعداد یونیت محدود نمی‌شود. برای اینکه محصول انتخابی بتواند نیازهای فعلی و آینده مجموعه را پوشش دهد، باید ظرفیت، عمق، محل نصب، نوع تجهیزات و شرایط محیطی به‌صورت کامل مورد بررسی قرار گیرند. بسیاری از سازمان‌ها در زمان خرید تنها به قیمت یا فضای فعلی توجه می‌کنند، اما پس از توسعه شبکه با کمبود فضا، مشکلات کابل‌کشی یا محدودیت در نصب اجزای جدید مواجه می‌شوند.

اولین موضوع، تعیین تعداد دستگاه‌هایی است که قرار است داخل محفظه نصب شوند. اگر تنها یک سوئیچ، پچ پنل و روتر در اختیار دارید، معمولاً مدل ۶ یا ۹ یونیت کافی خواهد بود؛ اما برای پروژه‌هایی که شامل چندین سوئیچ، سرور، UPS و تجهیزات ذخیره‌سازی هستند، مدل‌های ۲۲ یا ۴۲ یونیت انتخاب مناسب‌تری هستند.

نکته مهم دیگر، بررسی اندازه سخت افزار است. برخی از سرورها و UPSهای رک‌مونت طول بیشتری دارند و در رک‌های کم‌عمق قابل نصب نیستند. به همین دلیل، پیش از خرید باید مشخصات فنی تمامی قطعات بررسی شود تا پس از نصب با مشکل برخورد نکنید.

در نظر گرفتن فضای کافی برای گردش هوا و مدیریت کابل‌ها نیز یکی از نکات مهم است. زمانی که اجزا بدون فاصله مناسب چیده شوند، جریان هوا کاهش و دمای داخلی افزایش پیدا می‌کند. این موضوع علاوه بر کاهش کارآیی، می‌تواند عمر مفید تجهیزات را نیز کاهش دهد.

اگر می‌خواهید یک اتاق سرور حرفه‌ای را تجهیز کنید، پیشنهاد می‌شود علاوه بر بررسی چیدمان رک شبکه، وسایل جانبی مانند فن، سینی، کابل‌منیجر و قفل رک را نیز هم‌زمان انتخاب کنید تا پس از نصب نیازی به تغییر ساختار نداشته باشید.

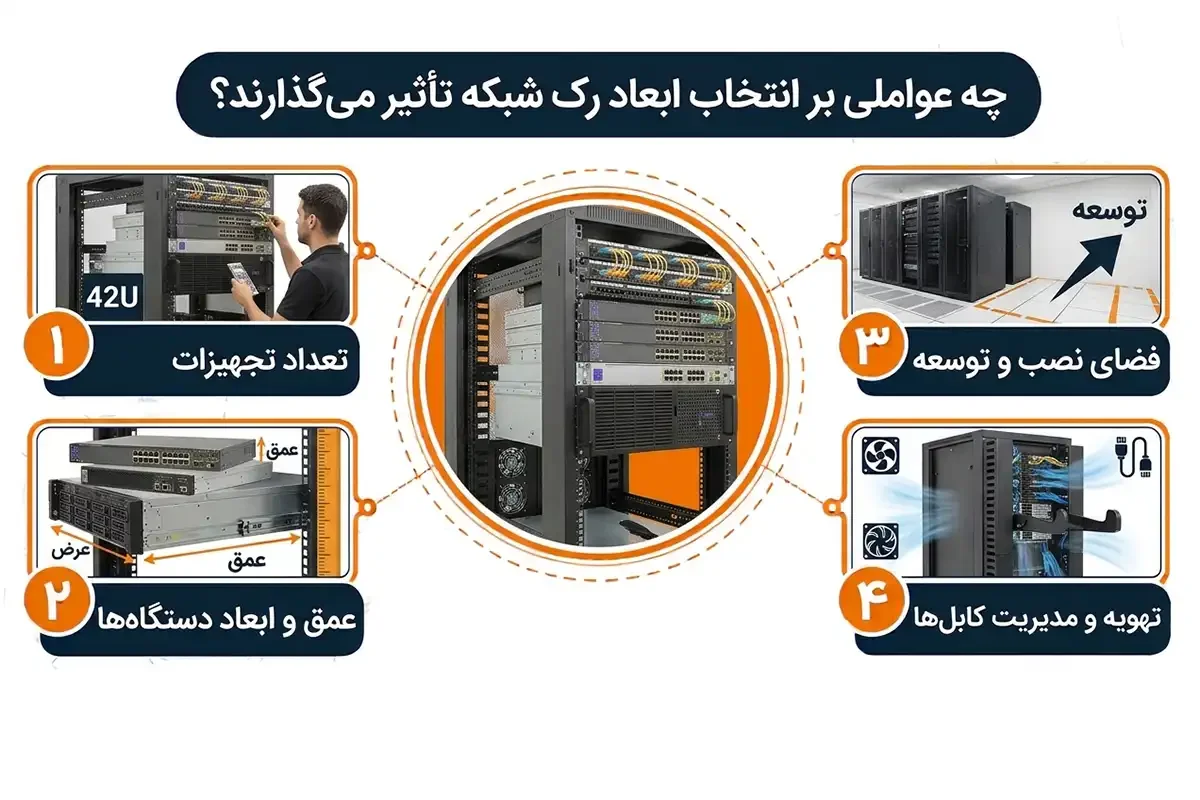

چه عواملی بر انتخاب ابعاد رک شبکه تأثیر می‌گذارند؟

انتخاب ابعاد مناسب به چند عامل مهم وابسته است و بررسی هر یک از آن‌ها می‌تواند از تحمیل هزینه‌های اضافی در آینده جلوگیری کند.

• تعداد تجهیزات قابل نصب: هرچه تعداد دستگاه‌ها بیشتر باشد، به رک با ارتفاع (U) بالاتر نیاز خواهید داشت.

• نوع اجزا: سخت افزار بزرگ‌تر معمولاً به مدل‌هایی با عمق‌ بیشتر نیاز دارند.

• فضای محل نصب: در دفاتر کوچک معمولاً مدل‌های دیواری استفاده می‌شوند، اما در اتاق‌های سرور، کابینت‌های ایستاده کاربرد بیشتری دارند.

• برنامه توسعه آینده: توصیه می‌شود بخشی از ظرفیت محفظه برای وسایل جدید خالی بماند.

• سیستم تهویه: وجود فضای کافی برای نصب فن و گردش هوا اهمیت زیادی دارد.

• مدیریت کابل‌ها: فضای لازم برای عبور و سازمان‌دهی کابل‌ها موجود باشد.

بر اساس گزارش Uptime Institute Global Data Center Survey 2023، رشد توان مصرفی تجهیزات و افزایش تراکم سرورها باعث شده است طراحی صحیح زیرساخت فیزیکی، بیش از گذشته اهمیت پیدا کند. در این گزارش، بسیاری از اپراتورها توسعه ظرفیت و مدیریت سیستم‌های خنک‌کننده را از مهم‌ترین چالش‌های مراکز داده عنوان کرده‌اند.

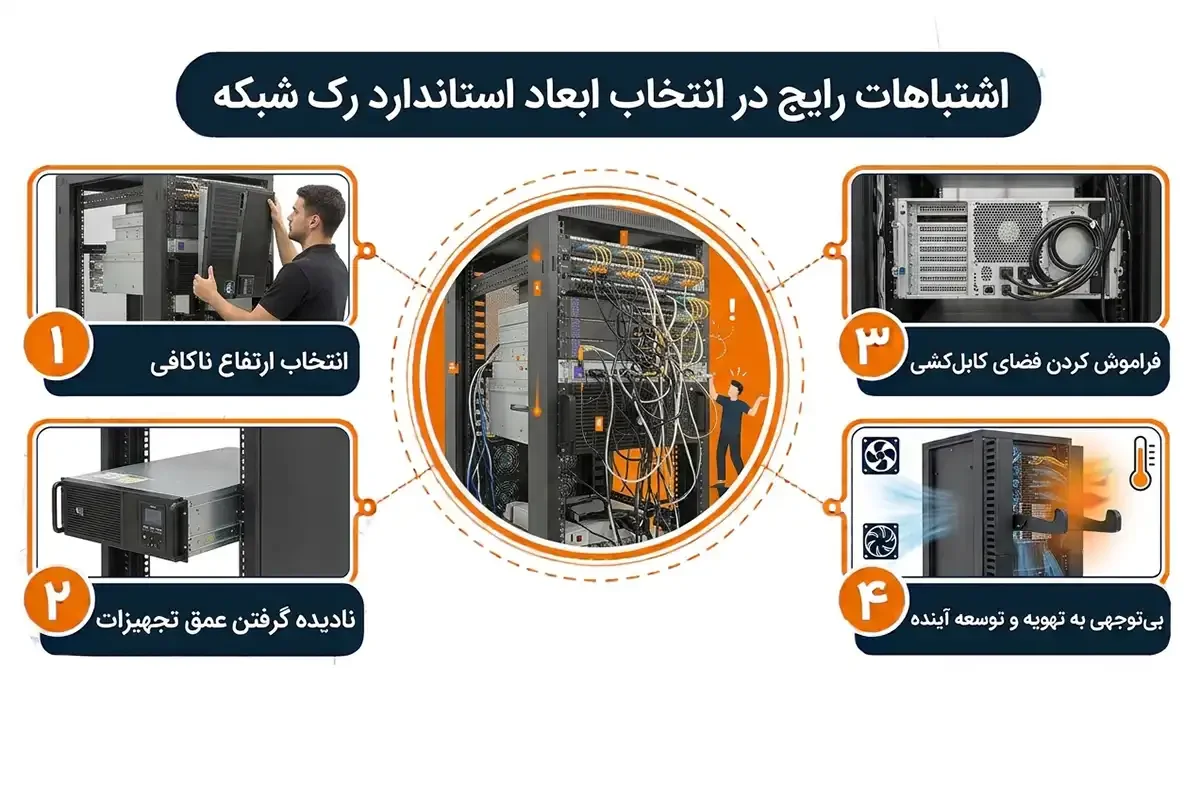

اشتباهات رایج در انتخاب ابعاد استاندارد رک شبکه

یکی از رایج‌ترین اشتباهات، انتخاب رک بر‌اساس نیاز فعلی و بدون در نظر گرفتن گسترش زیرساخت در آینده است. در بسیاری از پروژه‌ها، پس از اضافه شدن قسمت‌های جدید، فضای محفظه تکمیل شده و سازمان ناچار به تعویض کامل آن می‌شود.

اشتباه دیگر، بی‌توجهی به عمق محصول است. بسیاری از کاربران تنها تعداد یونیت را بررسی می‌کنند؛ در نتیجه هنگام نصب سخت‌افزار با مشکل مواجه می‌شوند.

همچنین برخی کاربران فضای لازم برای عبور کابل‌ها یا نصب تجهیزات جانبی را در نظر نمی‌گیرند. این موضوع باعث بی‌نظمی، دشوار شدن عملیات نگهداری و پایین آمدن کارآیی سیستم تهویه می‌شود.

از دیگر خطاهای رایج می‌توان به خرید محصولات بی‌کیفیت و بدون خدمات پس از فروش اشاره کرد. اگر قصد خرید رک شبکه در تهران را دارید، بهتر است محصولی را انتخاب کنید که علاوه بر کیفیت ساخت مناسب، امکان تهیه قطعات و متعلقات آن نیز در آینده وجود داشته باشد.

در پروژه‌های حرفه‌ای، استفاده از محصولات بهترین برند رک شبکه می‌تواند علاوه بر افزایش دوام، فرآیند نصب و توسعه زیرساخت را نیز ساده‌تر کند.

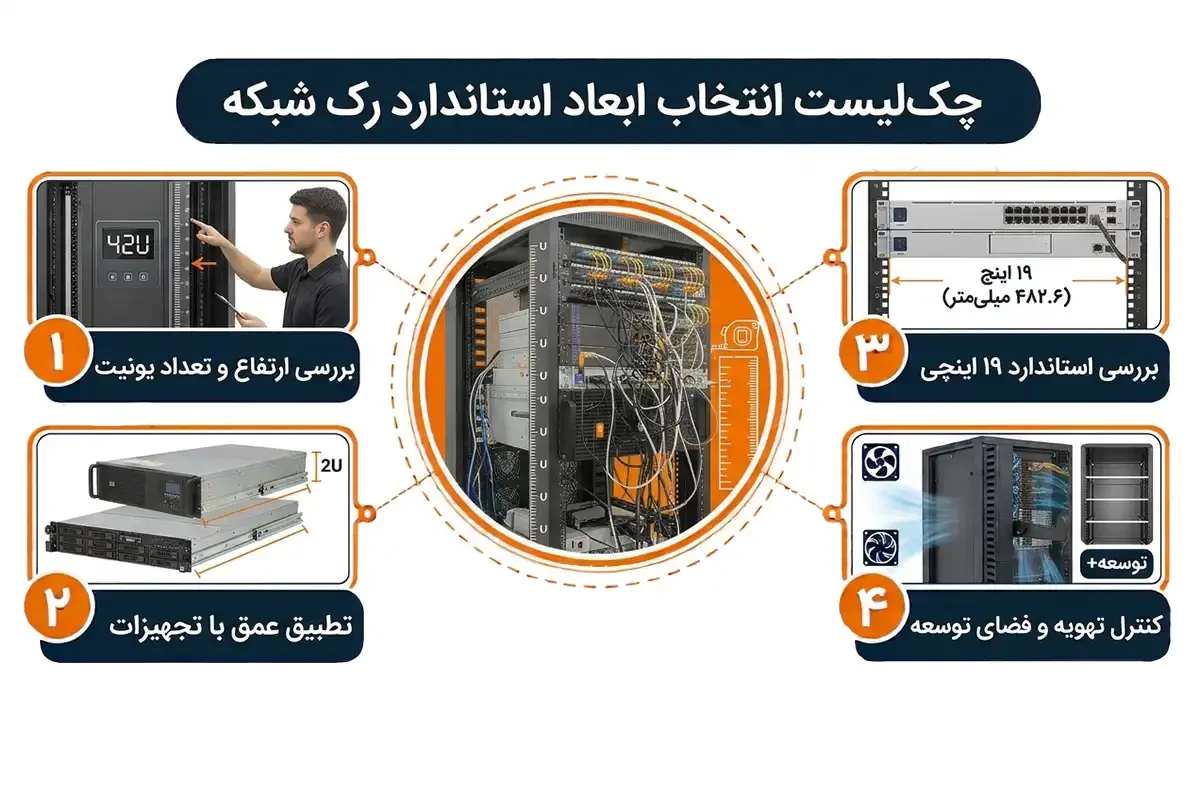

چک‌لیست انتخاب ابعاد استاندارد رک شبکه

پیش از خرید، این موارد را بررسی کنید تا مطمئن شوید محصول انتخابی پاسخگوی نیازهای فعلی و آینده مجموعه شما خواهد بود.

✅ ارتفاع رک (تعداد یونیت) متناسب با تعداد تجهیزات انتخاب شده است.

✅ عمق محفظه با ابعاد سرورها، سوئیچ‌ها و سایر تجهیزات سازگار است.

✅ فضای کافی برای توسعه آینده در نظر گرفته شده است.

✅ سیستم تهویه و امکان نصب فن بررسی شده است.

✅ مسیر مناسبی برای مدیریت کابل‌های برق و شبکه وجود دارد.

✅ کابینت از استاندارد ANSI/EIA-310 پشتیبانی می‌کند.

✅ کیفیت بدنه، ریل‌ها و اتصالات بررسی شده است.

✅ امکان نصب لوازم جانبی مانند سینی، پاور ماژول و قفل وجود دارد.

✅ محصول دارای ضمانت اصالت کالا و خدمات پس از فروش است.

جمع‌بندی

انتخاب ابعاد استاندارد رک شبکه یکی از مهم‌ترین تصمیم‌ها در طراحی و اجرای زیرساخت‌های ارتباطی است. انتخاب صحیح ارتفاع، عمق و ظرفیت محصول، علاوه بر نصب آسان اجزا، باعث بهبود گردش هوا، مدیریت بهتر کابل‌ها، افزایش امنیت و کاهش هزینه‌های نگهداری در آینده می‌شود.

در این مقاله با استانداردهای جهانی رک، مفهوم یونیت، رایج‌ترین ابعاد، عوامل مؤثر بر انتخاب و اشتباهات رایج هنگام خرید آشنا شدیم. همچنین بررسی کردیم که چرا انتخاب مدل متناسب با نیاز پروژه، تأثیر مستقیمی بر عملکرد و توسعه زیرساخت دارد.

اگر به دنبال خرید رک با کیفیت، ابعاد استاندارد و ضمانت اصالت کالا هستید، کیان داریا با ارائه محصولات برندهای معتبر و مشاوره تخصصی، یکی از بهترین گزینه‌ها برای تأمین تجهیزات شبکه محسوب می‌شود. انتخاب صحیح امروز، هزینه‌های توسعه و نگهداری زیرساخت را در سال‌های آینده به حداقل خواهد رساند.

همین حالا مناسب‌ترین رک شبکه را با ابعاد استاندارد، بهترین کیفیت و ضمانت اصالت کالا از کیان داریا تهیه کنید و خرید از آمازون را تجربه کنید.

سوالات متداول

ابعاد استاندارد رک شبکه چقدر است؟

عرض استاندارد بیشتر این محصولات ۱۹ اینچ (۴۸۲.۶ میلی‌متر) است. ارتفاع آن‌ها معمولاً از ۴U تا ۴۷U و عمق آن‌ها بین ۴۵ تا ۱۲۰ سانتی‌متر متغیر است.

یونیت (U) در رک شبکه به چه معناست؟

یونیت (U) واحد اندازه‌گیری ارتفاع رک است و هر ۱U برابر با ۴۴.۴۵ میلی‌متر (۱.۷۵ اینچ) است. ظرفیت نیز بر اساس همین واحد مشخص می‌شود.

چگونه ابعاد مناسب رک را انتخاب کنیم؟

برای انتخاب مدل مناسب باید تعداد تجهیزات، ابعاد واقعی دستگاه‌ها، فضای نصب، امکان توسعه آینده، سیستم تهویه و مدیریت کابل‌ها را به‌طور هم‌زمان بررسی کنید.

آیا همه تجهیزات داخل رک ۱۹ اینچی نصب می‌شوند؟

بیشتر تجهیزات حرفه‌ای شبکه و سرور بر اساس استاندارد ANSI/EIA-310 طراحی شده‌اند و قابلیت نصب در رک‌های ۱۹ اینچی را دارند. با این حال، پیش از خرید بهتر است ابعاد دقیق قطعات بررسی شود.
