اتصال فیبر نوری به سوئیچ شبکه یکی از بهترین راهکارها برای ایجاد یک زیرساخت ارتباطی سریع، پایدار و قابل توسعه در شبکه‌های امروزی است. اگر این سؤال برای شما پیش آماده که اتصال فیبر نوری به سوئیچ شبکه چگونه انجام می‌شود، باید گفت این فرایند معمولاً با استفاده از ماژول‌های SFP، کابل فیبر نوری و سوئیچ‌های سازگار انجام می‌شود و امکان انتقال داده با سرعت بسیار بالا و کمترین میزان افت سیگنال را فراهم می‌کند. به همین دلیل سازمان‌ها، مراکز داده، شرکت‌های بزرگ و حتی بسیاری از کسب‌وکارهای متوسط در حال جایگزینی لینک‌های مسی با ارتباطات مبتنی بر زیرساخت نوری هستند.

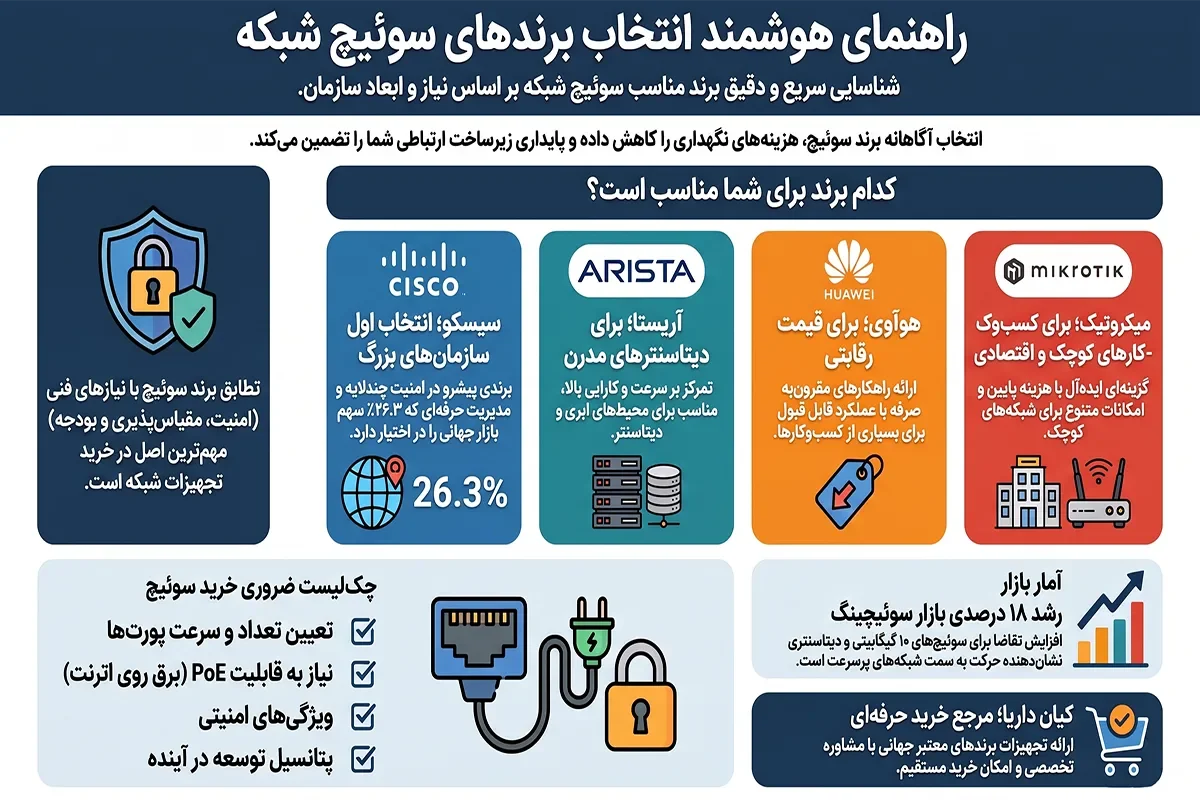

برای آشنایی بیشتر با عملکرد تجهیزات شبکه، می‌توانید مقاله سوئیچ شبکه چیست را مطالعه کنید. همچنین اگر قصد بررسی تولیدکنندگان مطرح این حوزه را دارید، صفحه برند های سوئیچ شبکه اطلاعات کاملی درباره برندهای مطرح بازار در اختیار شما قرار می‌دهد. در صورتی که به دنبال تهیه تجهیزات تخصصی شبکه اصل از برندهای معتبر جهانی هستید، کیان داریا به‌عنوان یکی از بهترین مجموعه‌های فعال در این زمینه، امکان خرید از آمازون را جهت دسترسی به محصولات بین‌المللی فراهم کرده است.

طبق گزارش‌های منتشرشده توسط مؤسسات تحقیقاتی حوزه ارتباطات، بیش از ۸۰ درصد مراکز داده مدرن از لینک‌های نوری برای ارتباط میان تجهیزات اصلی استفاده می‌کنند. همچنین رشد فناوری‌هایی مانند رایانش ابری، هوش مصنوعی و اینترنت اشیا باعث شده تقاضا برای زیرساخت‌های مبتنی بر کابل نوری در سال‌های اخیر افزایش چشمگیری داشته باشد.

فیبر نوری چیست؟

فیبر نوری یک بستر انتقال داده مبتنی بر نور است که اطلاعات را به‌صورت پالس‌های نوری منتقل می‌کند. برخلاف کابل‌های مسی که از جریان الکتریکی برای انتقال اطلاعات استفاده می‌کنند، در کابل‌های نوری، نور داده‌ها را جابه‌جا می‌کند.

این فناوری از رشته‌های بسیار نازک شیشه‌ای یا پلاستیکی ساخته شده است. قطر برخی از این رشته‌ها حتی از قطر موی انسان نیز کمتر است، اما می‌توانند حجم بسیار زیادی از اطلاعات را در کسری از ثانیه انتقال دهد.

در حال حاضر از این کابل در بخش‌های مختلفی استفاده می‌شود:

• شبکه‌های سازمانی

• مراکز داده

• اینترنت پرسرعت

• شبکه‌های مخابراتی

• سیستم‌های نظارتی

• ارتباط میان ساختمان‌ها

براساس آمار منتشرشده توسط Fiber Broadband Association، میزان استفاده از زیرساخت‌های نوری در بسترهای سازمانی طی سال‌های اخیر رشد قابل‌توجهی داشته و انتظار می‌رود این روند در آینده نیز ادامه پیدا کند.

ساختار فیبر نوری

این کابل‌ها از سه بخش اصلی تشکیل شده است:

هسته (Core)
بخش مرکزی کابل که نور از داخل آن عبور می‌کند.

غلاف یا Cladding
لایه‌ای که باعث بازتاب نور در داخل هسته می‌شود.

پوشش محافظ (Coating)
لایه بیرونی که از کابل در برابر آسیب‌های فیزیکی محافظت می‌کند.

این ساختار باعث می‌شود نور با حداقل میزان افت در طول مسیر حرکت کند و داده‌ها با کیفیت بالاتری منتقل شوند.

انواع فیبر نوری

این محصولات معمولاً به دو گروه اصلی تقسیم می‌شوند:

فیبر نوری Single Mode

این نوع فیبر برای انتقال داده در مسافت‌های طولانی طراحی شده است و بیشتر در شبکه‌های مخابراتی و ارتباطات بین شهری استفاده می‌شود.

ویژگی‌های مهم:

• مسافت انتقال بسیار بالا

• افت سیگنال کمتر

• مناسب برای ارتباطات چند کیلومتری

فیبر نوری Multi Mode

این نوع فیبر بیشتر در ساختمان‌ها، دیتاسنترها و شبکه‌های سازمانی مورد استفاده قرار می‌گیرد.

ویژگی‌های مهم:

• هزینه کمتر

• نصب ساده‌تر

• مناسب برای فواصل کوتاه‌تر

اتصال فیبر نوری به سوئیچ شبکه چگونه است؟

اتصال فیبر نوری به سوئیچ شبکه به فرایندی گفته می‌شود که در آن داده‌ها از طریق کابل‌های نوری و با استفاده از ماژول‌های مخصوص، میان تجهیزات مختلف زیرساخت ارتباطی منتقل می‌شوند. در این روش به‌جای استفاده از کابل‌های مسی سنتی، اطلاعات از طریق نور انتقال پیدا می‌کنند.

بسیاری از سوئیچ‌های حرفه‌ای و سازمانی امروزی دارای شیارهایی به نام (SFP (Small Form-factor Pluggable هستند. این شیارها امکان نصب ماژول‌های زیرساخت نوری را فراهم می‌کنند و باعث می‌شوند سوئیچ بتواند از طریق کابل نوری با سایر اجزا ارتباط برقرار کند.

نقش ماژول SFP در اتصال فیبر نوری به سوئیچ شبکه

ماژول SFP یکی از مهم‌ترین اجزای این اتصال است. این قطعه کوچک رابط بین سوئیچ و کابل نوری است.

هر ماژول دارای ویژگی‌های مشخصی است:

انتخاب نادرست ماژول SFP می‌تواند باعث اختلال در ارتباط یا کاهش عملکرد شبکه شود.

چرا سازمان‌ها از اتصال فیبر نوری به سوئیچ شبکه استفاده می‌کنند؟

مهم‌ترین دلیل، افزایش نیاز به سرعت و ظرفیت بیشتر است. در بسیاری از سازمان‌ها حجم تبادل داده نسبت به چند سال گذشته چندین برابر شده است. فایل‌های حجیم، سیستم‌های ابری، دوربین‌های تحت شبکه و تجهیزات هوشمند باعث شده‌اند زیرساخت‌های سنتی پاسخگوی نیازهای جدید نباشند.

به همین دلیل اتصال کابل نوری به سوئیچ شبکه به یکی از مهم‌ترین بخش‌های طراحی شبکه‌های مدرن تبدیل شده است.

تجهیزات لازم برای اتصال فیبر نوری به سوئیچ شبکه

برای اجرای صحیح اتصال فیبر نوری به سوئیچ شبکه باید از دستگاه‌های سازگار و استاندارد استفاده شود. انتخاب تجهیزات مناسب علاوه بر افزایش سرعت انتقال داده، موجب افزایش پایداری و کاهش هزینه‌های نگهداری در آینده نیز می‌شود.

سوئیچ دارای پورت SFP یا SFP+

اولین وسیله موردنیاز، سوئیچی است که از ارتباط کابل نوری پشتیبانی کند. امروزه بسیاری از محصولاتسیسکو، هوآوی، جونیپر، آروبا و سایر برندهای معتبر دارای اسلات SFP هستند.

این پورت‌ها امکان نصب ماژول‌های فیبر نوری را ایجاد می‌کنند و می‌توانند ارتباطی با سرعت 1، 10، 25، 40 یا حتی 100 گیگابیت بر ثانیه ایجاد کنند. در بسیاری از پروژه‌های سازمانی و مراکز داده، سوئیچ سیسکو به دلیل تنوع مدل‌های مجهز به پورت SFP و پشتیبانی از ماژول‌های مختلف، یکی از رایج‌ترین گزینه‌ها برای پیاده‌سازی ارتباطات مبتنی بر فیبر نوری محسوب می‌شود.

ماژول فیبر نوری (SFP)

ماژول SFP مهم‌ترین بخش در اتصال کابل نوری به سوئیچ محسوب می‌شود. این قطعه وظیفه تبدیل سیگنال الکتریکی سوئیچ به سیگنال نوری و بالعکس را بر عهده دارد.

در زمان انتخاب ماژول باید به موارد زیر توجه شود:

• نوع فیبر (Single Mode یا Multi Mode)

• سرعت انتقال

• طول مسیر ارتباطی

• سازگاری با برند سوئیچ

در زمان انتخاب تجهیزات، بررسی سازگاری ماژول‌های SFP با سوئیچ هوآوی نیز اهمیت زیادی دارد؛ زیرا استفاده از تجهیزات سازگار می‌تواند پایداری و عملکرد ارتباطات نوری را افزایش دهد.

کابل فیبر نوری

انتخاب نوع کابل به مسافت، سرعت موردنیاز و نوع ماژول بستگی دارد.

این کابل‌ها معمولاً در دو نوع اصلی عرضه می‌شوند:

Single Mode برای ارتباطات طولانی

Multi Mode برای ارتباطات کوتاه‌تر در شبکه‌های داخلی

پچ کورد فیبر نوری

پچ کورد فیبر نوری برای اتصال تجهیزات به پچ پنل یا ماژول‌های فیبر نوری استفاده می‌شوند. کیفیت این کابل‌ها تأثیر مستقیمی بر عملکرد ارتباط خواهد داشت.

پچ پنل و رک شبکه

در پروژه‌های حرفه‌ای معمولاً از پچ پنل برای مدیریت بهتر کابل‌ها استفاده می‌شود. این تجهیزات علاوه بر افزایش نظم، عیب‌یابی و نگهداری شبکه را نیز ساده‌تر می‌کنند.

نکاتی که باید قبل از اتصال فیبر نوری به آن توجه شود

پیش از اجرای اتصال فیبر نوری به سوئیچ شبکه باید چند عامل مهم مورد بررسی قرار گیرد. نادیده گرفتن این موارد می‌تواند باعث کاهش عملکرد بستر ارتباطی یا حتی عدم برقراری ارتباط شود.

سازگاری تجهیزات

یکی از مهم‌ترین نکات، سازگاری کامل میان سوئیچ، ماژول SFP و کابل نوری است.

برای مثال، اگر از ماژول Single Mode استفاده شود اما کابل Multi Mode باشد، ارتباط به‌درستی برقرار نخواهد شد.

بررسی فاصله ارتباط

قبل از انتخاب تجهیزات باید فاصله دقیق میان دو نقطه مشخص شود.

برخی ماژول‌ها برای ارتباطات چند صد متری طراحی شده‌اند، در حالی که بعضی مدل‌ها می‌توانند تا ده‌ها کیلومتر را پوشش دهند.

سرعت موردنیاز شبکه

در مراکز داده و سازمان‌های بزرگ معمولاً به سرعت‌های بالا نیاز است ولی در بسیاری از پروژه‌ها سرعت 1 گیگابیت قابل قبول است. در زیرساخت‌های سازمانی که به پهنای باند بالا و قابلیت‌های مدیریتی پیشرفته نیاز دارند، سوئیچ جونیپر نیز از گزینه‌های مناسب برای پیاده‌سازی لینک‌های فیبر نوری به شمار می‌رود.

طبق گزارش Cisco، ترافیک مراکز داده در بسیاری از سازمان‌های بزرگ سالانه بیش از 25 درصد رشد می‌کند. این موضوع اهمیت انتخاب تجهیزات مناسب برای توسعه آینده شبکه را نشان می‌دهد.

کیفیت کابل و اتصالات

استفاده از کابل‌های غیراستاندارد باعث افت سیگنال و افزایش خطاهای ارتباطی می‌شود.

کیفیت تجهیزات فیبر نوری یکی از مهم‌ترین عوامل در پایداری ارتباط شبکه است.

جدول مقایسه فیبر نوری و کابل مسی

این جدول نشان می‌دهد چرا بسیاری از سازمان‌ها در حال حذف زیرساخت‌های مسی و جایگزین کردن ارتباطات مبتنی بر نور هستند.

"Fiber-optic cabling supports much greater bandwidth than copper cabling and is less susceptible to interference, making it ideal for high-speed network connections."

«کابل‌های فیبر نوری نسبت به کابل‌های مسی از پهنای باند بسیار بیشتری پشتیبانی می‌کنند و در برابر تداخلات الکترومغناطیسی مقاومت بالاتری دارند؛ به همین دلیل، گزینه‌ای ایده‌آل برای ایجاد ارتباطات پرسرعت در شبکه هستند.»

منبع: cisco

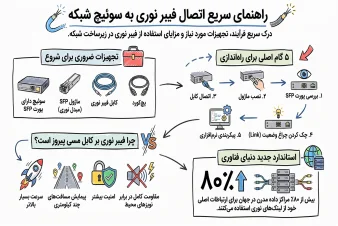

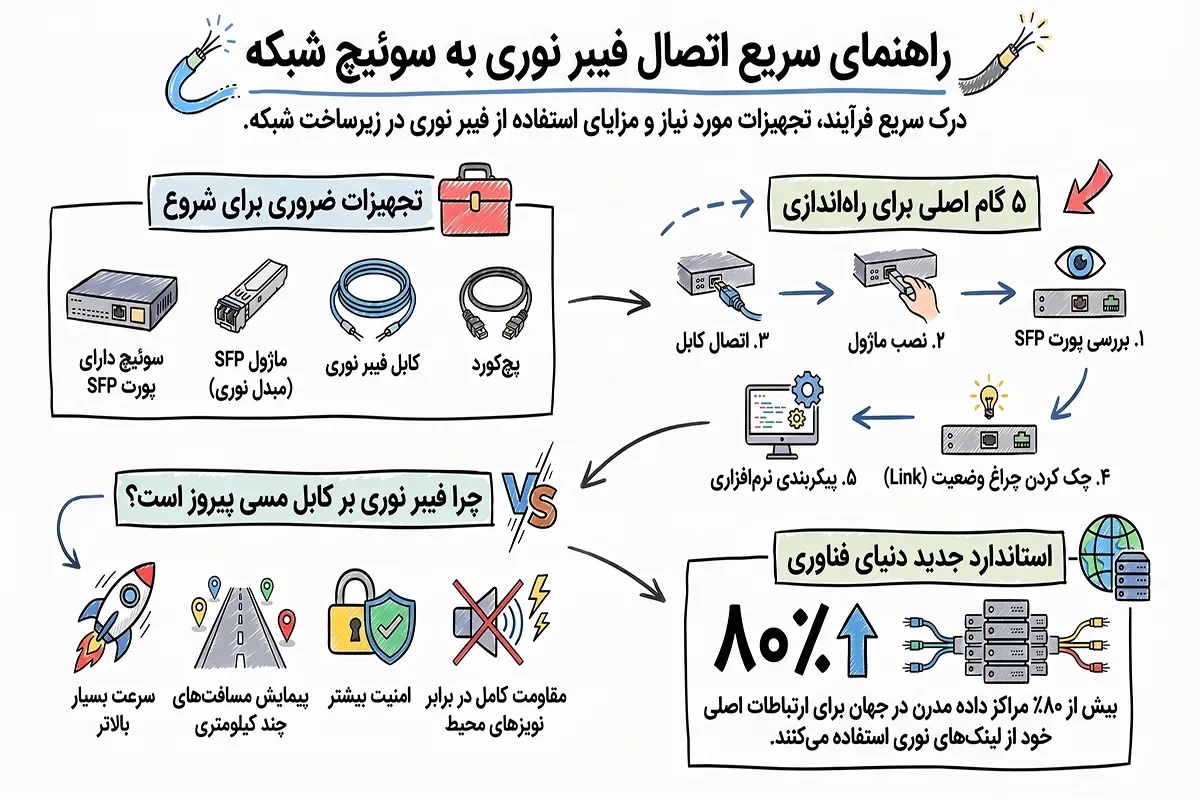

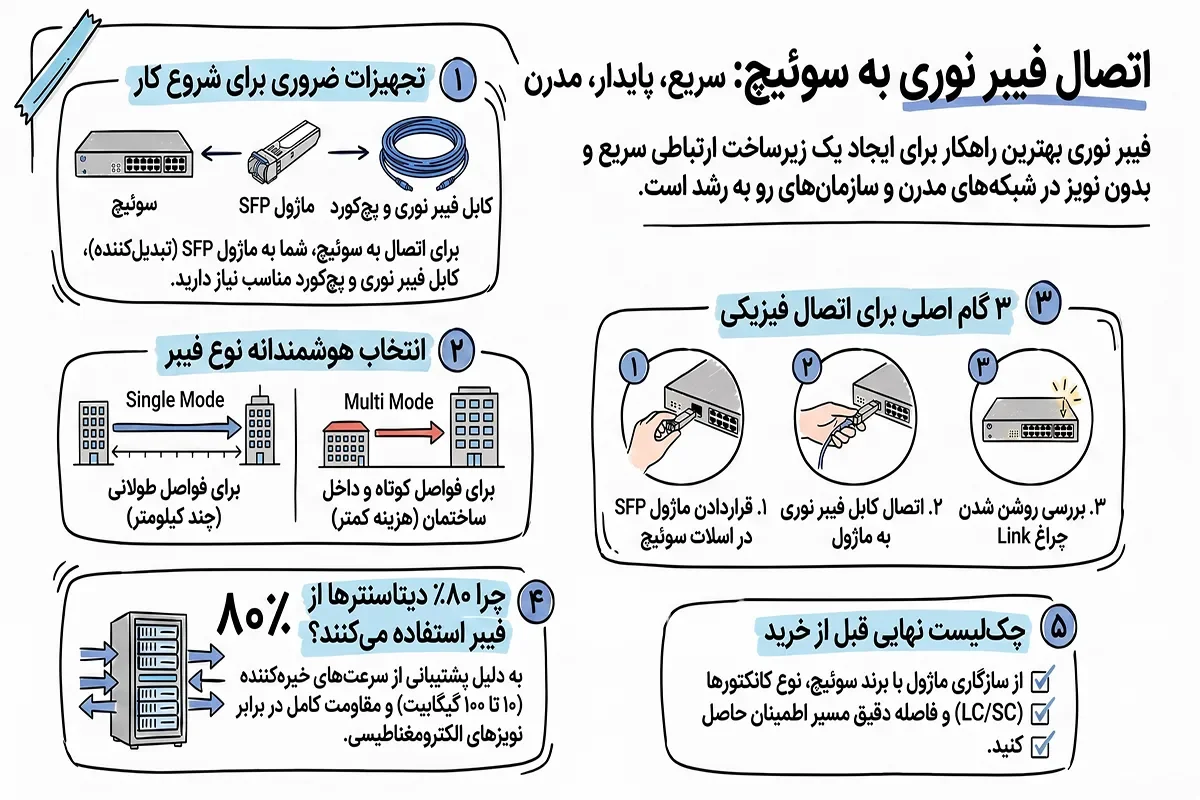

مراحل اتصال فیبر نوری به سوئیچ

فرایند اتصال فیبر نوری به سوئیچ شبکه در ظاهر ساده است، اما برای دستیابی به بهترین عملکرد باید مراحل آن به‌درستی انجام شود.

مرحله اول: بررسی پورت‌های سوئیچ

ابتدا باید مشخص شود که سوئیچ از پورت SFP یا +SFP پشتیبانی می‌کند.

در بسیاری از مدل‌های سازمانی، این پورت‌ها به‌صورت پیش‌فرض روی دستگاه قرار دارند.

مرحله دوم: نصب ماژول SFP

ماژول باید در اسلات مخصوص قرار بگیرد. هنگام نصب نباید فشار زیاد به ماژول وارد شود؛ چون ممکن است به پورت آسیب برسد.

مرحله سوم: اتصال کابل فیبر نوری

پس از نصب ماژول، کابل به آن متصل می‌شود و باید نوع کانکتور بررسی شود. کانکتورهای LC و SC از رایج‌ترین گزینه‌ها هستند.

مرحله چهارم: بررسی وضعیت لینک

در این مرحله، چراغ وضعیت پورت باید روشن شود. روشن شدن LED معمولاً نشان‌دهنده برقراری ارتباط فیزیکی است.

مرحله پنجم: پیکربندی سوئیچ

این تنظیمات می‌تواند شامل موارد زیر باشد:

• VLAN

• سرعت پورت

• تنظیمات امنیتی

• مانیتورینگ لینک

مرحله ششم: تست ارتباط

در مرحله آخر باید ارتباط میان اجزا بررسی شود. استفاده از ابزارهای تست شبکه باعث می‌شود از عملکرد صحیح لینک اطمینان حاصل شود.

مزیت های اتصال فیبر نوری به سوئیچ شبکه

در مقایسه با روش‌های سنتی، این فناوری مزایای فراوانی در اختیار کسب‌وکارها و مراکز داده قرار داده است.

سرعت انتقال بسیار بالا

یکی از مهم‌ترین مزایای اتصال زیرساخت نوری به سوئیچ شبکه، افزایش سرعت انتقال داده است. در بسیاری از شبکه‌های سازمانی، سرعت‌های 10Gbps، 25Gbps، 40Gbps و حتی 100Gbps به کمک لینک‌های فیبر نوری ممکن است. این موضوع برای دیتاسنترها، سرورها و شبکه‌هایی که حجم بالایی از اطلاعات را جابه‌جا می‌کنند بسیار حائز اهمیت است.

انتقال اطلاعات در مسافت‌های طولانی

یکی از محدودیت‌های کابل‌های مسی، افت کیفیت سیگنال در فاصله‌های طولانی است. اما در اتصال فیبر نوری به سوئیچ شبکه این مشکل تا حد زیادی برطرف شده است.

برخی از لینک‌های Single Mode می‌توانند اطلاعات را تا ده‌ها کیلومتر انتقال دهند، بدون اینکه در کیفیت ارتباط مشکلی ایجاد شود.

مقاومت در برابر نویزهای الکترومغناطیسی

در محیط‌های صنعتی و کارخانه‌ها معمولاً نویزهای الکتریکی زیادی وجود دارد که می‌تواند روی کیفیت ارتباط تأثیر منفی ایجاد کند.

کابل‌های نوری در برابر این نویزها مقاوم هستند و به همین دلیل در بسیاری از پروژه‌های صنعتی استفاده می‌شوند.

امنیت بیشتر

دسترسی غیرمجاز به اطلاعات در بستر فیبرهای نوری بسیار دشوارتر از کابل‌های مسی است. همین ویژگی باعث شده بسیاری از سازمان‌ها و مراکز حساس برای افزایش امنیت شبکه از این فناوری استفاده کنند.

قابلیت توسعه بهتر

یکی از مهم‌ترین مزایای اتصال فیبر نوری به سوئیچ شبکه، امکان توسعه زیرساخت در آینده است. با افزایش تعداد کاربران و تجهیزات، ظرفیت بالای فیبرهای نوری می‌تواند نیازهای جدید شبکه را پاسخ دهد.

به همین دلیل بسیاری از سازمان‌ها، استفاده از فیبر نوری را یک سرمایه‌گذاری بلندمدت برای توسعه زیرساخت فناوری اطلاعات می‌دانند.

کاربرد اتصال فیبر نوری به سوئیچ شبکه

فیبر نوری کاربردهای زیادی دارد و در حال حاضر در بسیاری از صنایع و سازمان‌ها مورد استفاده قرار می‌گیرد.

مراکز داده (Data Center)

دیتاسنترها یکی از اصلی‌ترین مصرف‌کنندگان تجهیزات فیبر نوری هستند. طبق آمار منتشرشده توسط Cisco، حجم ترافیک مراکز داده در جهان هر سال رشد قابل توجهی دارد و بخش زیادی از این ترافیک از طریق زیرساخت‌های فیبر نوری منتقل می‌شود. بسیاری از دیتاسنترهای مدرن برای ایجاد ارتباطات پرسرعت میان سرورها و تجهیزات ذخیره‌سازی از سوئیچ آریستا در کنار زیرساخت‌های فیبر نوری استفاده می‌کنند.

سازمان‌ها و شرکت‌های بزرگ

در سازمان‌هایی که چندین ساختمان یا واحد مختلف وجود دارد، این مدل کابل بهترین گزینه برای ایجاد ارتباط میان بخش‌های مختلف محسوب می‌شود. برای کسب‌وکارهای کوچک و متوسط که به دنبال راهکاری مقرون‌به‌صرفه برای ارتباطات نوری هستند، سوئیچ شبکه میکروتیک نیز با پشتیبانی از مدل‌های دارای پورت SFP می‌تواند گزینه مناسبی باشد.

دانشگاه‌ها و مراکز آموزشی

بسیاری از دانشگاه‌ها از اتصال فیبر نوری به سوئیچ شبکه برای ارتباط میان دانشکده‌ها، آزمایشگاه‌ها و مراکز تحقیقاتی استفاده می‌کنند.

سیستم‌های نظارتی و دوربین‌های مداربسته

در پروژه‌های بزرگ نظارتی که ده‌ها یا صدها دوربین تحت شبکه وجود دارد، این کابل‌ها می‌توانند حجم بالای اطلاعات تصویری را با سرعت بیشتری منتقل کند.

تجهیزات فیبر نوری را از کجا تهیه کنیم؟

انتخاب تجهیزات مناسب، یکی از مهم‌ترین عوامل موفقیت در اجرای پروژه‌های شبکه است. استفاده از تجهیزات غیراستاندارد می‌تواند باعث افت کیفیت ارتباط، کاهش سرعت انتقال داده و افزایش هزینه‌های نگهداری شود.

به همین دلیل توصیه می‌شود تجهیزات موردنیاز از مجموعه‌های معتبر تهیه شوند تا از اصالت کالا و سازگاری تجهیزات اطمینان حاصل شود.

کیان داریا به‌عنوان یکی از بهترین مجموعه‌های فعال در حوزه تجهیزات شبکه و ارتباطات، جدیدترین محصولات زیرساخت ارتباطی را از برندهای معتبر جهانی ارائه می‌دهد.

چک لیست خرید تجهیزات برای اتصال فیبر نوری به سوئیچ شبکه

پیش از خرید تجهیزات، موارد زیر را بررسی کنید:

• نوع سوئیچ و پشتیبانی از پورت SFP مشخص شده باشد.

• نوع فیبر نوری (Single Mode یا Multi Mode) تعیین شده باشد.

• مسافت ارتباطی محاسبه شده باشد.

• ماژول SFP متناسب با پروژه انتخاب شده باشد.

• سرعت موردنیاز شبکه مشخص شده باشد.

• کیفیت کابل و کانکتورها بررسی شده باشد.

• امکان توسعه شبکه در آینده در نظر گرفته شده باشد.

• خدمات پشتیبانی و مشاوره فنی در دسترس باشد.

جمع بندی

اتصال فیبر نوری به سوئیچ شبکه یکی از بهترین راهکارها برای ایجاد یک شبکه سریع، پایدار و قابل توسعه است. امروزه سازمان‌ها، مراکز داده، دانشگاه‌ها، مراکز درمانی و بسیاری از کسب‌وکارها برای پاسخ‌گویی به نیازهای خود از این فناوری استفاده می‌کنند.

اگر می‌خواهید زیرساخت ارتباطی خود را راه‌اندازی کنید یا آن را ارتقا دهید، کارشناسان کیان داریا آماده‌اند تا با ارائه مشاوره تخصصی، شما را در انتخاب بهترین تجهیزات شبکه و فیبر نوری یاری کنند.

همین حالا برای دریافت مشاوره تخصصی، بررسی تجهیزات و انتخاب بهترین راهکار متناسب با نیاز شبکه خود به قسمت پشتیبانی مراجعه کنید.

سوالات متداول

آیا همه سوئیچ‌ها از فیبر نوری پشتیبانی می‌کنند؟

خیر. فقط سوئیچ‌هایی که دارای پورت SFP یا اسلات مخصوص ماژول فیبر نوری هستند.

تفاوت SFP و SFP+ چیست؟

ماژول‌های SFP معمولاً برای ارتباطات 1 گیگابیتی استفاده می‌شوند، ولی SFP+ برای سرعت‌های 10 گیگابیت و بالاتر کاربرد دارد.

آیا استفاده از فیبر نوری هزینه زیادی دارد؟

هزینه اولیه راه‌اندازی فیبر نوری ممکن است از کابل‌های مسی بیشتر باشد، اما به دلیل طول عمر بالا، سرعت بیشتر و هزینه نگهداری کمتر، در بلندمدت مقرون‌به‌صرفه خواهد بود.
