برچسب کابل شبکه
برای انتخاب برچسب کابل شبکه مناسب، علاوه بر خوانایی نوشته باید به نوع کابل، محل نصب، میزان جابه‌جایی و شرایط محیط هم توجه کرد. در یک رک کوچک شاید یک لیبل ساده برای مشخص‌کردن اتصال کابل به پچ‌پنل کافی باشد، اما در اتاق سرور یا کابل‌کشی پرتعداد، سیستم نام‌گذاری منظم اهمیت بیشتری پیدا می‌کند. انواع لیبل کابل شبکه می‌توانند دو سر کابل، شماره پورت، رک، پچ‌پنل یا مسیر اتصال را مشخص کنند. اگر قصد خرید برچسب کابل شبکه دارید، پیش از توجه به ظاهر یا قیمت، جنس لیبل، روش چاپ، چسبندگی و مقاومت آن را با محل استفاده بسنجید. برای تکمیل تجهیزات کابل‌کشی نیز می‌توان در کنار لیبل، تجهیزات پسیو شبکه مناسب را در نظر گرفت.
نوع لیبل | روش نصب | محل مناسب | نکته |
|---|---|---|---|
لیبل خودچسب | چسباندن مستقیم روی کابل یا تجهیزات | کابل‌کشی عمومی و داخل رک | چسبندگی باید با جنس روکش کابل سازگار باشد |

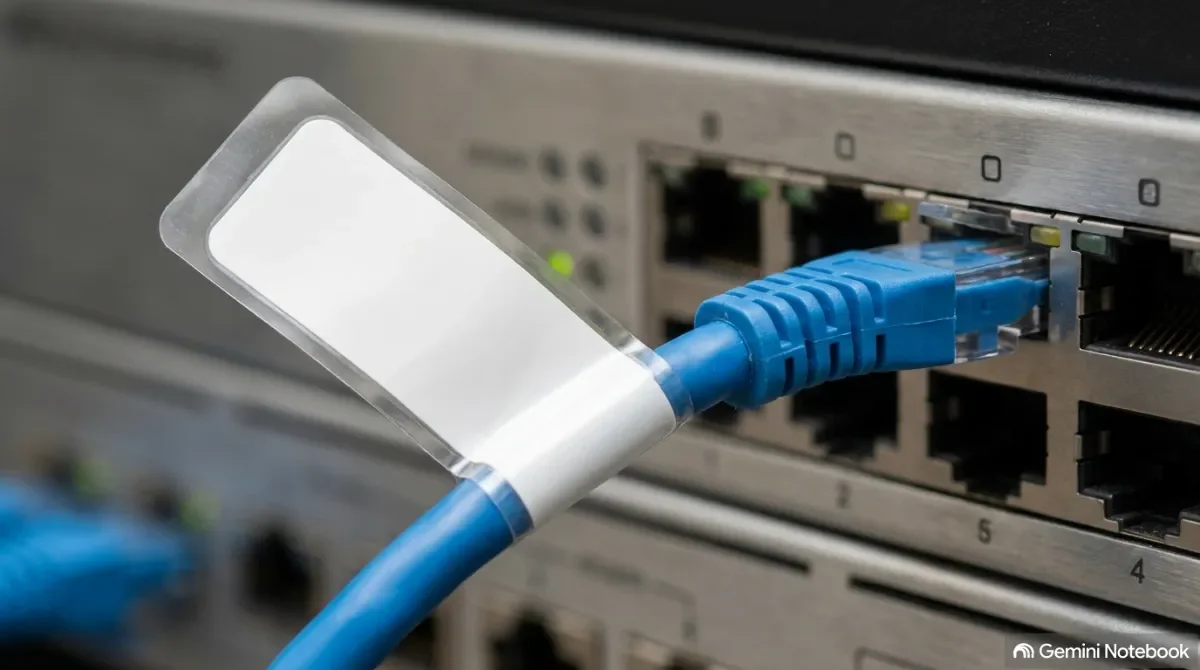

لیبل دور کابل (خودلمینت) | پیچیده‌شدن دور کابل و قرارگرفتن دم شفاف روی نوشته | شناسایی دو سر کابل | دم شفاف از نوشته در برابر رطوبت، گردوغبار و سایش محافظت می‌کند |
اسلیو حرارتی | قرارگرفتن روی کابل و جمع‌شدن با حرارت | محیط‌های سخت‌تر | در برابر مواد شیمیایی، سایش و دما مقاوم است |
برچسب آویز | بستن به کابل با بست | کابل‌های قطور یا محیط مرطوب | برای جاهایی که لیبل چسبان مناسب نیست کاربرد دارد |
لیبل پچ‌پنل | نصب روی پنل، کنار هر پورت | رک و پچ‌پنل | باید با کابل‌های وصل‌شده هم دیده شود |

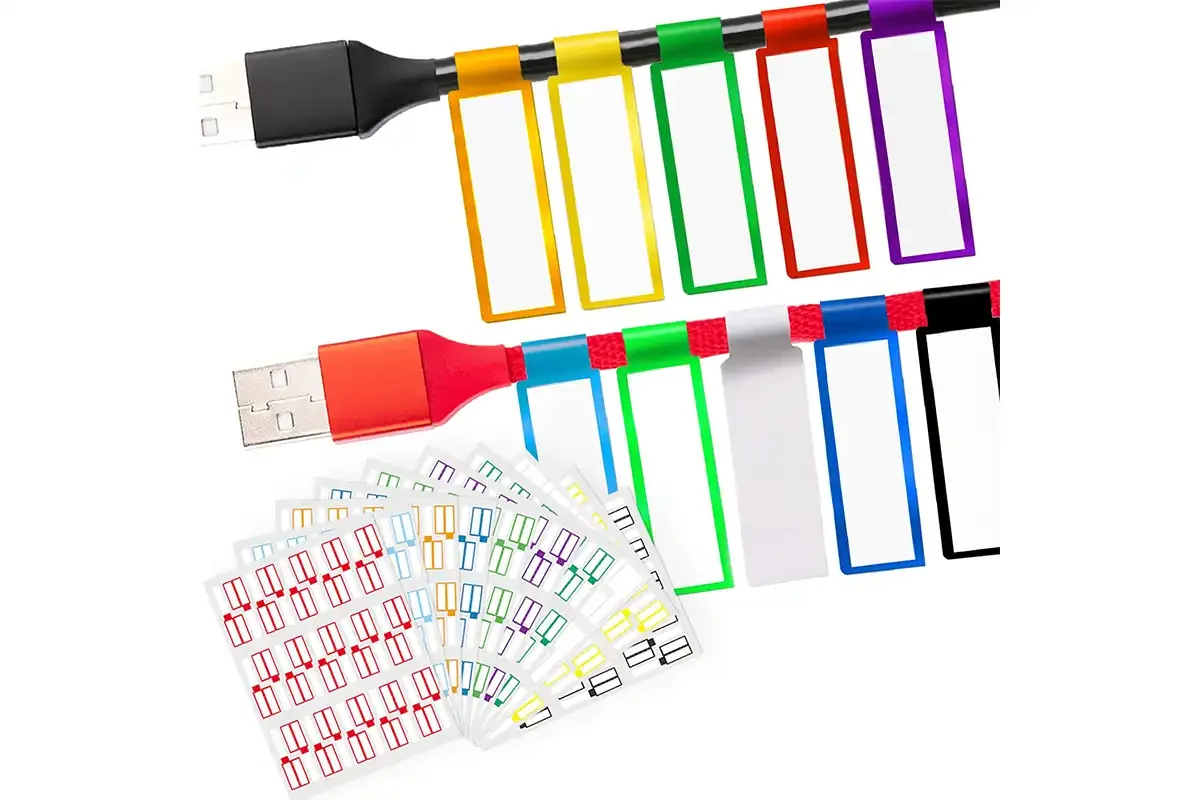

انواع برچسب کابل شبکه و کاربرد آنها
برچسب کابل شبکه زمانی ارزش خود را نشان می‌دهد که تعداد کابل‌ها زیاد شود یا دسترسی به دو سر یک مسیر دشوار باشد. در یک رک، کابل‌هایی که ظاهری مشابه دارند ممکن است از یک پچ‌پنل به سوئیچ، سرور یا پریزهای مختلف متصل شده باشند. اگر شناسه مشخصی روی کابل وجود نداشته باشد، پیدا کردن مسیر صحیح معمولاً به بررسی دستی یا استفاده از ابزارهای شناسایی نیاز دارد.
سیسکو در راهنمای کابل‌کشی روتر CRS روی ایجاد یک الگوی ثابت برای شناسایی کابل‌ها تأکید کرده و پیشنهاد می‌کند اطلاعات محل اتصال ابتدا و انتهای کابل در شناسه آن مشخص باشد. Cisco می‌گوید:
“Create a consistent labeling scheme.”
یعنی یک الگوی ثابت برای برچسب‌گذاری ایجاد کنید.» سیسکو در همان راهنما نمونه‌ای را پیشنهاد می‌کند که برای هر سر کابل، محل ردیف یا بی، شماره رک، اسلات و پورت را مشخص می‌کند. این موضوع هنگام توسعه شبکه اهمیت بیشتری پیدا می‌کند. فرض کنید یک کابل از پچ‌پنل رک شماره 2 به سوئیچ رک شماره 4 متصل شده است. درج شناسه‌ای مانند PP2-18 / SW4-12 می‌تواند مسیر را برای تکنسین قابل‌تشخیص کند، در حالی که نوشتن صرفاً یک عدد بدون الگوی مشخص، در شبکه بزرگ‌تر کاربرد محدودی دارد.
انتخاب لیبل بر اساس محل نصب
همه برچسب‌ها شرایط یکسانی را تحمل نمی‌کنند. برای کابل‌هایی که داخل رک و محیط کنترل‌شده قرار دارند، تمرکز بیشتر روی خوانایی، چسبندگی و سازگاری با کابل است. در محیط‌هایی که کابل در معرض گرما، رطوبت، تابش یا تماس مکرر قرار می‌گیرد، مقاومت چاپ و خود ماده لیبل اهمیت بیشتری پیدا می‌کند.
استانداردهای مدیریت زیرساخت کابل‌کشی نیز روی دوام شناسه‌ها تأکید دارند. Fluke Networks در مروری بر استاندارد TIA-606-B، مقاومت چاپ و لیبل در برابر سایش، رطوبت، UV، مواد شیمیایی و گرما و سرما را از ویژگی‌های مورد انتظار می‌داند. این استاندارد اختیاری است و نسخه‌های جدیدتری مانند TIA-606-C هم منتشر شده‌اند، اما اصل دوام و خوانایی در آنها هم دیده می‌شود.
پس پیش از انتخاب، محل استفاده را مشخص کنید. لیبلی که برای یک کابل ثابت داخل رک مناسب است، الزاماً برای کابل‌هایی که مرتب جابه‌جا یا خم میشوند جواب نمی‌دهد. اگر قرار است روی سوکت‌ها کاورسوکت شبکه نصب شود، جای لیبل را از قبل تعیین کنید تا کاور یا تجهیزات اطراف جلوی خواندن شناسه را نگیرند.
ارتباط برچسب کابل با مدیریت شبکه
برچسب‌گذاری زمانی بیشترین کاربرد را دارد که با مستندسازی شبکه هماهنگ باشد. اگر شناسه روی کابل با اطلاعات ثبت‌شده در نقشه کابل‌کشی یا فایل مدیریت شبکه مطابقت داشته باشد، پیدا کردن مسیر یک لینک بسیار ساده‌تر می‌شود.
برای نمونه، می‌توان کابل را با شناسه‌ای مشخص در فایل مستندات ثبت کرد و همان شناسه را روی هر دو سر کابل قرار داد. در زمان تغییر پورت یا عیب‌یابی، تکنسین لازم نیست مسیر کابل را از روی ظاهر آن حدس بزند. Fluke Networks هم اتصال نتایج تست کابل به سیستم برچسب‌گذاری، مثلاً تستر Versiv همراه با ابزار چاپ Brother، را راهی برای کاهش کار دستی در ثبت مستندات معرفی می‌کند.
خرید برچسب کابل شبکه؛ چه مشخصاتی را بررسی کنیم؟
هنگام خرید برچسب کابل شبکه، اول مشخص کنید لیبل فقط برای شناسایی کابل است یا بخشی از یک سیستم مستندسازی دقیق‌تر. در کاربردهای حرفه‌ای، شناسه دو سر کابل باید یکسان و قابل ردیابی باشد و قالب نام‌گذاری هم از ابتدا تعیین شود.
نوع چاپ هم اهمیت دارد. نوشته‌ای که بعد از چند ماه پاک یا ناخوانا شود، عملاً ارزش لیبل را از بین می‌برد. در پروژه‌هایی که تعداد کابل‌ها زیاد است، چاپ سریالی شناسه‌ها خطای انسانی را کمتر می‌کند.
اگر کابل‌ها هنگام نصب سوکت‌زنی میشوند، آچار پرس شبکه هم جزو ابزارهای مورد نیاز است. در چنین پروژه‌ای شناسه‌گذاری را از همان مرحله نصب برنامه‌ریزی کنید، نه پس از پایان کار و در میان تعداد زیادی کابل. اگر برچسب‌گذاری به آخر پروژه موکول شود، احتمال اشتباه در تطبیق کابل‌ها بیشتر می‌شود.
مقایسه انتخاب لیبل برای سناریوهای مختلف
برای یک دفتر کوچک با چند کابل شبکه، یک سیستم شماره‌گذاری ساده ممکن است کافی باشد. اما در رک‌های پرتعداد، شناسه باید اطلاعاتی داشته باشد که تکنسین با یک نگاه ارتباط کابل را تشخیص دهد. لیبل ساده معمولاً برای شناسایی کابل کافی است و در پروژه‌های پرتعداد، چاپ سریالی و مقاومت محیطی قابل‌انتخاب، لیبل حرفه‌ای کابل‌کشی را مناسب‌تر می‌کند.
سناریو | ویژگی مهم لیبل | روش پیشنهادی شناسایی |
|---|---|---|
دفتر کوچک | خوانایی و نصب آسان | شماره کابل |
رک شبکه | دوام و نظم | شماره پچ‌پنل و پورت |
اتاق سرور | قابلیت ردیابی | شناسه دو سر کابل |
کابل‌کشی پرتعداد | چاپ منظم و سریالی | الگوی ثابت نام‌گذاری |
محیط با شرایط سخت‌تر | مقاومت در برابر رطوبت، سایش و دما | اسلیو حرارتی یا لیبل خودلمینت |
برای کابل‌هایی که به تجهیزات دارای تغذیه از طریق شبکه متصل هستند، ممکن است در کنار برچسب‌گذاری به تجهیزات مرتبط با آداپتور POE هم نیاز باشد. در این حالت، علاوه بر شماره مسیر، نقش یا مقصد اتصال را هم روی شناسه بنویسید تا تیم نگهداری سریع‌تر متوجه شود.
نکته دیگر فاصله لیبل از کانکتور است. لیبل نباید هنگام اتصال کابل زیر تجهیزات رک بماند یا خواندنش سخت شود. راهنمای سیسکو برای کابل‌های فیبر خود بازه‌ای مشخص کرده است: لیبل نباید کمتر از 6.4 سانتی‌متر از کانکتور فاصله داشته باشد و بیش از 8.9 سانتی‌متر هم دور نباشد تا شناسه پس از نصب دیده شود. این اعداد مخصوص همان کابل‌ها و نوع کانکتورشان است.
نقش برچسب در عیب‌یابی و تغییرات شبکه
وقتی شبکه چندین بار توسعه پیدا می‌کند، کابل‌های جدید به مسیرهای قبلی اضافه میشوند و بخشی از اتصالات تغییر می‌کند. در چنین شرایطی، لیبل‌های منظم کمک می‌کنند کابل جدید بدون سردرگمی وارد شبکه شود.
Fluke Networks توضیح می‌دهد که cable identifier را می‌توان روی پورت پچ‌پنل قرار داد و از طرف پریز بررسی کرد که کدام پریز به کدام پورت وصل است. در کنار لیبل، یک تستر شبکه هم می‌تواند بررسی مسیرها و سیم‌بندی را ساده‌تر کند. تستر جایگزین لیبل نیست لیبل شناسه را ثبت می‌کند و تستر اتصال یا مسیر را می‌سنجد.
چک‌لیست خرید برچسب کابل شبکه
محل نصب و شرایط محیطی کابل را مشخص کنید.
اندازه لیبل را با قطر و نوع کابل تطبیق دهید.
خوانایی نوشته پس از نصب را بررسی کنید.
برای شبکه‌های بزرگ، الگوی ثابت نام‌گذاری تعریف کنید.
شناسه دو سر کابل را با مستندات شبکه هماهنگ کنید.
مقاومت لیبل در برابر سایش و رطوبت را در صورت نیاز بررسی کنید.
اگر تعداد کابل‌ها زیاد است، امکان چاپ سریالی را در نظر بگیرید.
محل نصب لیبل را طوری انتخاب کنید که هنگام اتصال کابل پوشانده نشود.
جمع‌بندی
برچسب کابل شبکه جزئی ساده از مدیریت کابل‌کشی است، اما انتخاب درست آن به نوع کابل، محل نصب، تعداد اتصالات و شیوه مستندسازی بستگی دارد. در شبکه کوچک، خوانایی و نصب آسان معمولاً اولویت اول است و در رک و اتاق سرور، ردیابی و یکسان‌بودن شناسه دو سر کابل اهمیت بیشتری دارد.
قبل از انتخاب جنس، اندازه و روش چاپ، الگوی نام‌گذاری و محل استفاده را مشخص کنید. اگر مدل یا نوع خاصی از تجهیزات کابل‌کشی را در بازار محلی پیدا نمی‌کنید، میتوانید برای خرید از آمازون از طریق کیان داریا اقدام کنید.
سوالات متداول
آیا می‌توان روی کابل شبکه موجود هم لیبل نصب کرد؟
برچسب دست‌نویس بهتر است یا چاپی؟
آیا برچسب کابل می‌تواند روی کابل‌های فیبر نوری هم استفاده شود؟
فاصله مناسب لیبل از سوکت کابل چقدر است؟
آیا رنگ لیبل هم اهمیت دارد؟
