پچ پنل فیبر نوری چیست؟

پچ پنل فیبر نوری چیست؟ این تجهیز پسیو برای مرتب‌سازی، حفاظت و مدیریت اتصال‌های فیبر نوری در رک، کابینت یا محل توزیع شبکه استفاده می‌شود. کابل‌های فیبر پس از ورود به پنل، در محل مناسب به آداپتورها، پیگتیل‌ها و پچ‌کوردها متصل می‌شوند تا ارتباط با تجهیزات شبکه منظم‌تر و دسترسی برای تست، تغییر یا عیب‌یابی آسان‌تر باشد.

در یک شبکه فیبر نوری، مدیریت مسیر کابل‌ها اهمیت زیادی دارد؛ چون خم‌شدن بیش از حد یا مسیریابی نامناسب می‌تواند روی عملکرد لینک اثر بگذارد. به همین دلیل، پنل باید علاوه بر ایجاد نظم، فضای کافی برای هدایت و نگهداری فیبرها داشته باشد. CommScope نیز در راهنمای مدیریت کابل فیبر، حفاظت فیزیکی، کنترل شعاع خم، شناسایی و دسترسی به اتصالات را از عناصر مهم مدیریت فیبر معرفی می‌کند.

به زبان ساده، پچ پنل شبکه محل منظمی برای پایان‌دهی و مدیریت کابل‌های فیبر است؛ جایی که اتصال‌های نوری به‌جای پراکنده بودن، در یک نقطه مشخص قرار می‌گیرند و تغییر یا بررسی آن‌ها ساده‌تر انجام می‌شود.

انتخاب مدل مناسب به تعداد فیبرها، نوع کانکتور، Single Mode یا Multi Mode بودن شبکه، فضای نصب و روش اتصال بستگی دارد. برای پروژه‌های کوچک، یک پنل دیواری می‌تواند کافی باشد؛ در شبکه‌های پرتراکم نیز معمولاً از مدل‌های رک‌مونت با ظرفیت بالاتر استفاده می‌شود.

جهت آشنایی بیشتر صفحه پچ پنل چیست را مطالعه کنید.

شرکت corning نقش مدیریت پچ‌کوردها در سازمان‌دهی و محافظت از اتصال‌ها اشاره می‌کند:

“Patch cord management is one of the biggest challenges in high-fiber-count environments.”

یعنی: «مدیریت پچ‌کوردها یکی از بزرگ‌ترین چالش‌ها در محیط‌هایی با تعداد زیاد فیبر است.»

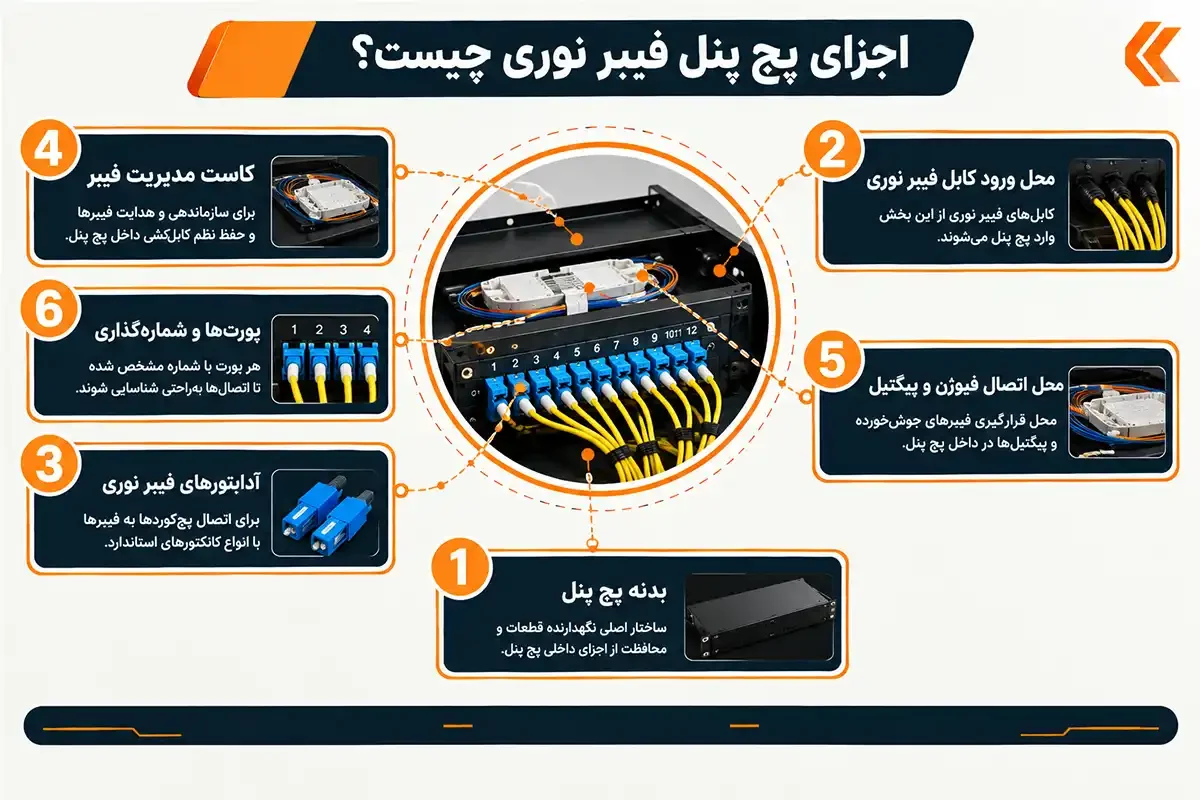

ساختار این تجهیز از چند بخش تشکیل می‌شود که هرکدام وظیفه مشخصی در نگهداری و مدیریت اتصال‌های نوری دارند. شناخت این قسمت‌ها هنگام خرید کمک می‌کند مدلی متناسب با ساختار شبکه انتخاب شود.

بدنه، قسمت اصلی نگهدارنده تجهیزات داخلی است و معمولاً از فلز مقاوم ساخته می‌شود. مدل‌های رک‌مونت دارای پایه‌هایی برای نصب داخل رک استاندارد هستند و مدل‌های دیواری نیز برای نصب روی دیوار طراحی شده‌اند.

بدنه باید استحکام کافی داشته باشد؛ زیرا کابل‌های فیبر نوری و اتصالات داخلی نیاز به محافظت در برابر ضربه، فشار و کشیدگی دارند.

در قسمت پشت یا کناره پچ پنل، ورودی‌هایی برای عبور کابل اصلی وجود دارد. کابل فیبر نوری از این بخش وارد شده و سپس برای اتصال آماده می‌شود.

در مدل‌های حرفه‌ای معمولاً از گلند، بست نگهدارنده و تجهیزات مدیریت کابل استفاده می‌شود تا فشار مستقیم روی تارهای فیبر وارد نشود.

آداپتور محل قرارگیری کانکتورهای فیبر است و با هم‌راستا نگه‌داشتن آن‌ها، امکان برقراری اتصال نوری را فراهم می‌کند. نوع آداپتور باید با کانکتور مورد استفاده در شبکه یکسان باشد.

نوع آداپتور باید با کانکتور مورد استفاده در شبکه هماهنگ باشد. برای مثال:

کاست فضای لازم برای نگهداری و هدایت فیبرهای اضافه و محل اتصال‌ها را فراهم می‌کند. طراحی مناسب این قسمت اهمیت زیادی دارد، چون فیبر نباید با شعاع خم کمتر از مقدار مجاز کابل هدایت شود.

این فضای اضافه در زمان تعمیر یا عیب‌یابی نیز کاربرد دارد، زیرا تکنسین می‌تواند بدون تعویض کامل مسیر، اتصال را بررسی یا اصلاح کند.

در بسیاری از پروژه‌ها، فیبرهای کابل اصلی به پیگتیل‌ها فیوژن می‌شوند و سپس پیگتیل از طریق آداپتور به پچ‌کورد متصل می‌شود. این روش، یکی از ساختارهای رایج برای پایان‌دهی و مدیریت فیبر در پنل‌های نوری است.

شماره‌گذاری پورت‌ها باعث می‌شود شناسایی مسیرها و ثبت اطلاعات کابل‌کشی ساده‌تر شود. این موضوع در شبکه‌های پرتعداد اهمیت بیشتری دارد؛ زیرا تکنسین می‌تواند بدون جست‌وجوی مسیر کابل، اتصال موردنظر را از روی شماره پورت پیدا کند.

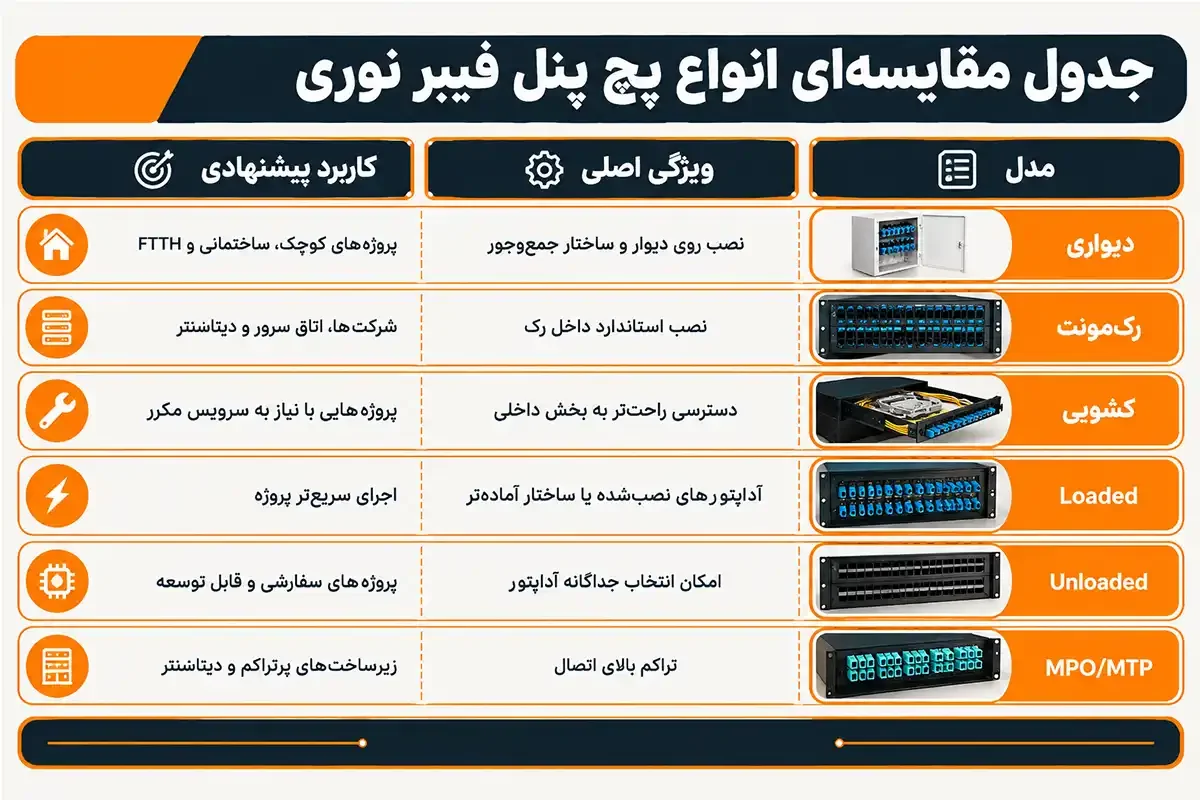

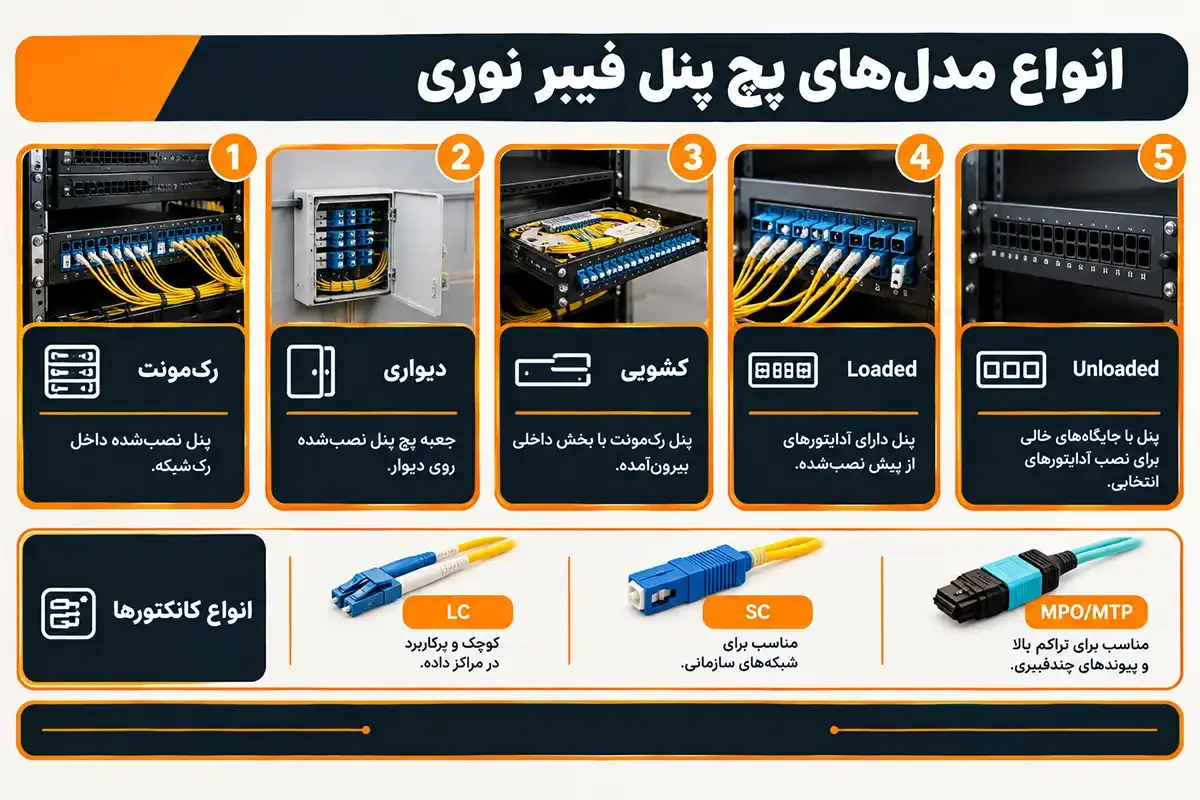

انواع پچ پنل بر اساس محل نصب، ظرفیت، نوع اتصال و طراحی داخلی دسته‌بندی می‌شوند. انتخاب مدل مناسب به نیاز پروژه بستگی دارد.

این مدل برای نصب داخل رک طراحی شده و برای شرکت‌ها، مراکز داده، اتاق‌های سرور و زیرساخت‌های مخابراتی گزینه مناسبی است. مدل‌های رک‌مونت معمولاً در ارتفاع‌های استاندارد رک مانند 1U یا 2U تولید می‌شوند، اما ابعاد دقیق به محصول بستگی دارد.

مزایای این مدل:

پنل‌های دیواری برای پروژه‌هایی مناسب هستند که تعداد اتصال‌ها محدود است یا فضای رک در اختیار نیست. این مدل‌ها در برخی پروژه‌های ساختمانی، FTTH و زیرساخت‌های کوچک‌تر استفاده می‌شوند.

در مدل کشویی، بخش داخلی به سمت بیرون حرکت می‌کند و دسترسی به آداپتورها و محل مدیریت فیبر راحت‌تر می‌شود. این طراحی در زمان نصب و سرویس مزیت دارد، زیرا دسترسی تکنسین به اتصالات بدون خارج کردن کامل پنل ساده‌تر است.

در مدل Loaded، آداپتورها یا برخی اجزای اتصال از قبل روی پنل نصب شده‌اند و محصول با ساختار آماده‌تری ارائه می‌شود.

در مدل Unloaded، آداپتورها به‌صورت جداگانه انتخاب و نصب می‌شوند. این ساختار برای پروژه‌هایی که نوع کانکتور یا ترکیب پورت‌ها اهمیت دارد، انعطاف بیشتری ایجاد می‌کند.

از نظر نوع اتصال نیز می‌توان مدل‌ها را به نمونه‌های دارای آداپتورهای LC، SC، FC، ST و MPO/MTP تقسیم کرد. البته استفاده از هر نوع کانکتور به ساختار لینک، تجهیزات دو طرف و استاندارد پروژه بستگی دارد.

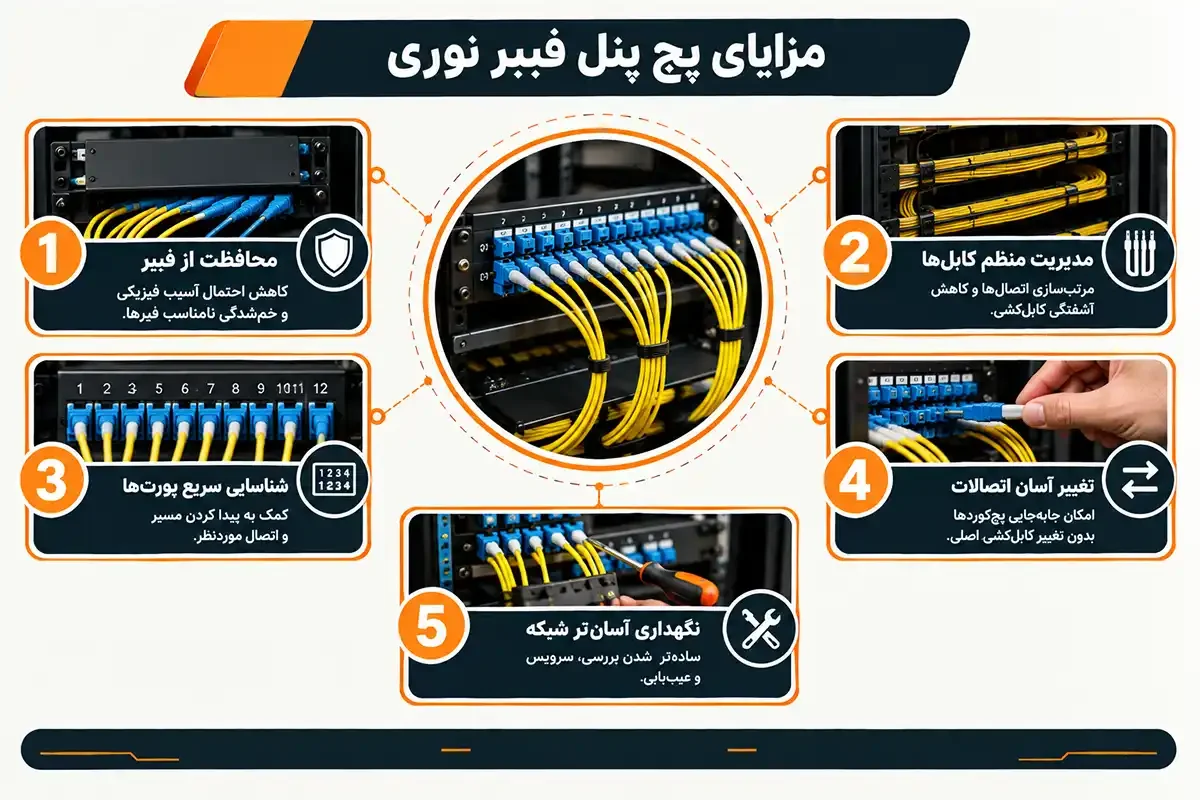

کاربرد اصلی این قطعه فقط مرتب‌کردن کابل‌ها نیست. یک پنل مناسب، دسترسی به اتصال‌ها را بهتر می‌کند و امکان مدیریت منظم‌تر مسیرهای فیبر را فراهم می‌سازد.

تارهای شیشه‌ای داخل کابل فیبر نوری بسیار ظریف هستند و خم شدن بیش از حد یا فشار مکانیکی می‌تواند باعث افت سیگنال یا قطع ارتباط شود. پچ پنل با داشتن کاست داخلی و فضای مناسب برای ذخیره فیبر اضافه، از آسیب دیدن این تارها جلوگیری می‌کند.

در پروژه‌های بزرگ مانند ساختمان‌های اداری، مراکز داده و شبکه‌های مخابراتی، تعداد کابل‌ها ممکن است به چند صد مسیر برسد. بدون یک نقطه مدیریت مشخص، پیدا کردن مسیر هر کابل بسیار زمان‌بر خواهد بود.

پچ پنل باعث می‌شود هر اتصال دارای شماره مشخص باشد و تکنسین شبکه بتواند سریع‌تر مسیر موردنظر را شناسایی کند.

در شبکه‌های سازمانی، تجهیزات دائماً تغییر می‌کنند. ممکن است یک سوئیچ جدید اضافه شود یا محل نصب یک تجهیز تغییر کند. وجود پچ پنل باعث می‌شود تغییرات شبکه با جابه‌جایی پچ کوردها انجام شود و نیازی به تغییر کابل‌کشی اصلی نباشد.

اگرچه استفاده از پچ پنل هزینه اولیه پروژه را افزایش می‌دهد، اما با ساده‌تر کردن مدیریت و عیب‌یابی شبکه می‌تواند هزینه‌های نگهداری را کاهش دهد. در شبکه‌هایی که تعداد اتصال زیاد است، این صرفه‌جویی اهمیت بیشتری دارد.

پچ پنل‌های فیبر نوری با انواع کانکتورها مانند LC و SC تولید می‌شوند و می‌توان آن‌ها را با تجهیزات مختلف شبکه هماهنگ کرد. این موضوع باعث می‌شود در زمان توسعه شبکه، محدودیت کمتری وجود داشته باشد.

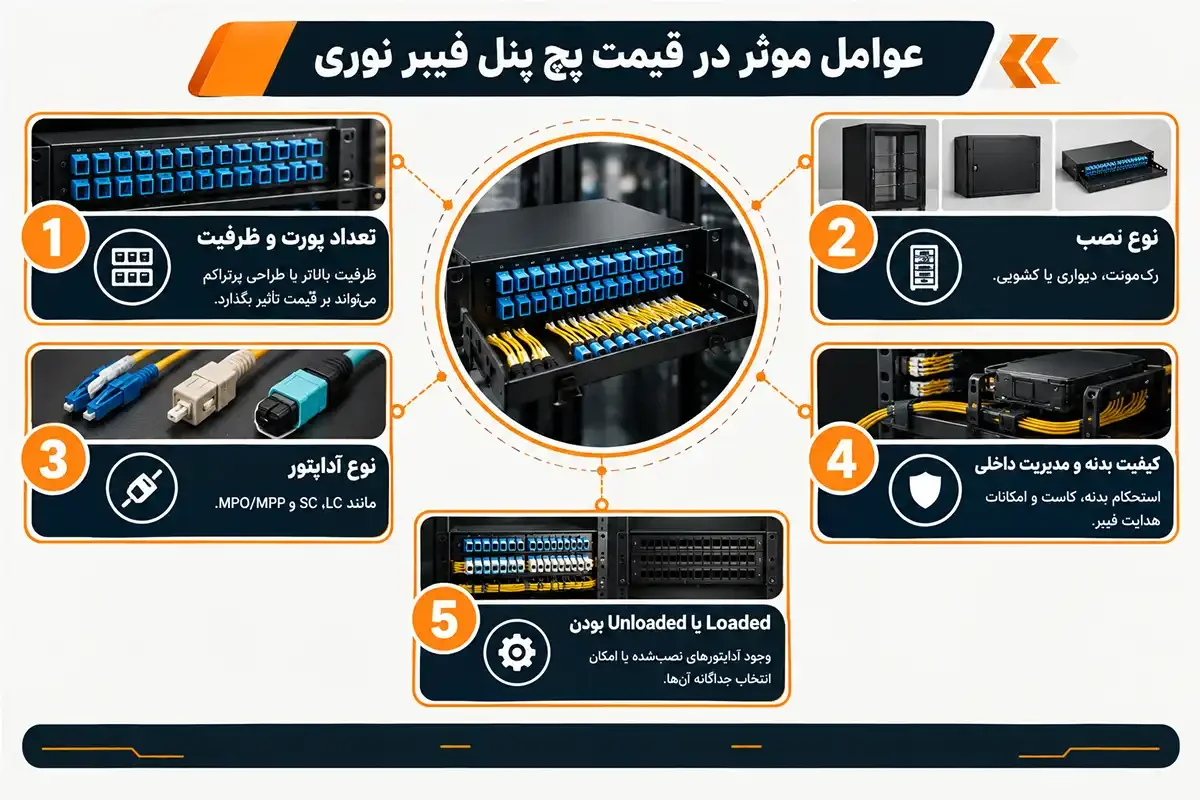

قیمت پچ پنل فیبر نوری فقط به تعداد پورت‌ها وابسته نیست. نوع طراحی، ظرفیت، نوع آداپتور، کیفیت بدنه و امکانات مدیریت فیبر هم روی قیمت اثر می‌گذارند.

هرچه تعداد اتصال‌هایی که پنل می‌تواند مدیریت کند بیشتر باشد، معمولاً ابعاد و امکانات آن نیز افزایش پیدا می‌کند. با این حال، ظرفیت‌های موجود یکسان نیستند و باید مشخصات محصول را بررسی کرد؛ بنابراین بهتر است اعداد ۶، ۱۲، ۲۴ یا ۴۸ پورت را به‌عنوان ظرفیت‌های رایج در بازار معرفی کنیم، نه یک استاندارد ثابت.

مدل‌های رک‌مونت، دیواری و کشویی از نظر ساختار و امکانات متفاوت‌اند و همین تفاوت می‌تواند روی قیمت نهایی اثر بگذارد.

تعداد و نوع آداپتورها، تراکم پورت و طراحی پنل نیز در قیمت تأثیر دارند. برای مثال، پنل‌های متراکم با ساختارهای مخصوص LC یا MPO/MTP ممکن است برای پروژه‌های حرفه‌ای هزینه بیشتری داشته باشند.

بدنه مقاوم، کاست مناسب، مسیر مشخص برای هدایت فیبر و امکان دسترسی آسان به اتصال‌ها از ویژگی‌هایی هستند که ارزش یک پنل را برای استفاده طولانی‌مدت بیشتر می‌کنند.

مدل Loaded معمولاً با اجزای اتصال آماده‌تر عرضه می‌شود، در حالی که Unloaded امکان انتخاب جداگانه آداپتورها را فراهم می‌کند. قیمت هر دو نوع به برند، ظرفیت و تجهیزات همراه بستگی دارد و نمی‌توان یکی را همیشه ارزان‌تر دانست.

برای انتخاب صحیح، باید نوع کابل، تعداد تارهای فیبر، نوع کانکتور و تجهیزات موجود در شبکه بررسی شود. در کنار پچ پنل، تجهیزاتی مانند کیستون شبکه و سایر تجهیزات مودم نیز باید با ساختار کلی شبکه هماهنگ باشند.

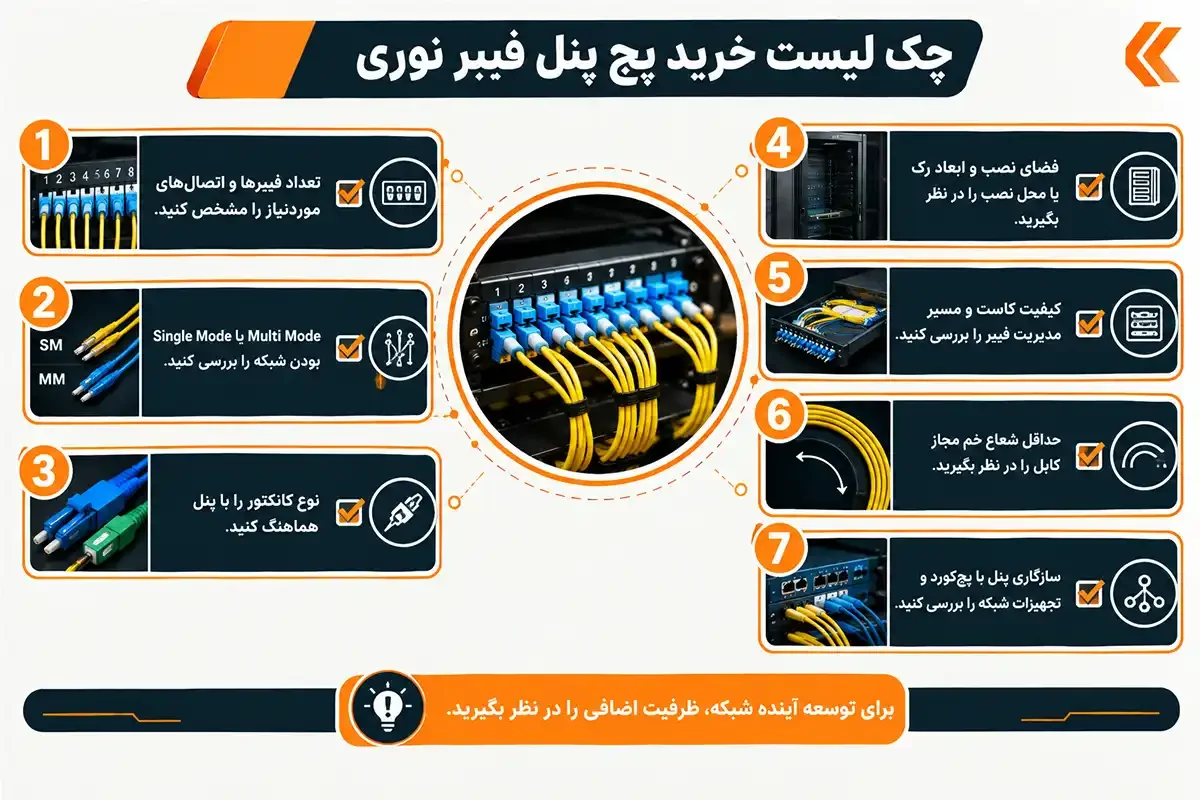

قبل از خرید، این موارد را بررسی کنید:

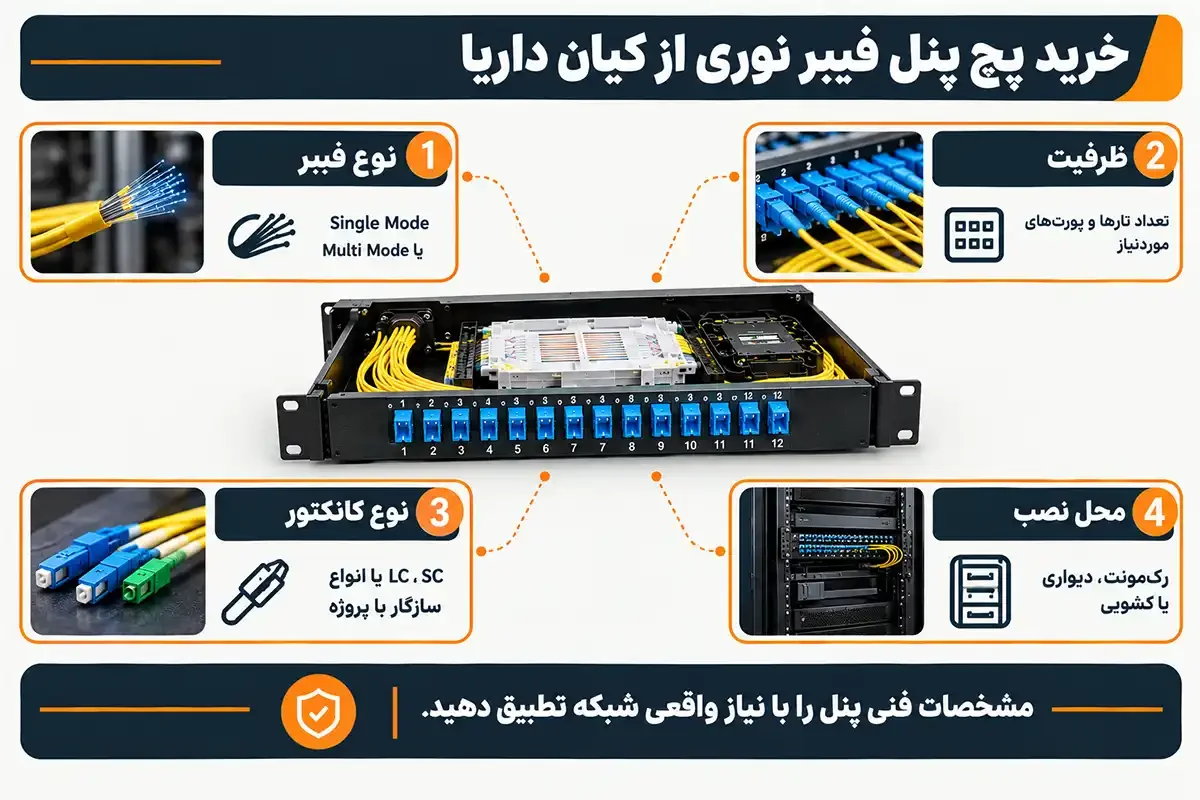

انتخاب پنل مناسب باید بر اساس نوع فیبر، تعداد اتصال‌ها، نوع کانکتور و محل نصب انجام شود. در کیان داریا می‌توانید مدل‌های مختلف تجهیزات زیرساخت شبکه را بررسی کنید و در صورت نیاز برای انتخاب گزینه مناسب پروژه، از کارشناسان مجموعه راهنمایی بگیرید.

اگر بین چند مدل از نظر ظرفیت، نوع آداپتور یا روش نصب مردد هستید، قبل از خرید مشخصات فنی را با نیاز واقعی شبکه تطبیق دهید.

پچ پنل فیبر نوری یک نقطه مشخص برای پایان‌دهی، سازمان‌دهی و مدیریت اتصال‌های فیبر در شبکه ایجاد می‌کند. این تجهیز به مرتب شدن کابل‌ها، دسترسی بهتر به اتصال‌ها و ساده‌تر شدن تغییرات و نگهداری کمک می‌کند.

برای پروژه‌های کوچک معمولاً مدل‌های دیواری گزینه مناسبی هستند، در حالی که برای رک و زیرساخت‌های پرتراکم، مدل‌های رک‌مونت یا کشویی انتخاب کاربردی‌تری خواهند بود. هنگام خرید نیز باید ظرفیت، نوع فیبر، نوع کانکتور، فضای نصب و امکان توسعه آینده را در کنار قیمت بررسی کنید.
