انواع پچ پنل

انواع پچ پنل برای مدیریت، مرتب‌سازی و اتصال کابل‌های شبکه در رک و زیرساخت‌های ارتباطی استفاده می‌شوند. تفاوت انواع پچ پنل فقط در تعداد پورت خلاصه نمی‌شود؛ نوع کابل شبکه، استاندارد مورد استفاده، فضای نصب و حتی آینده‌نگری پروژه مشخص می‌کند کدام مدل انتخاب بهتری خواهد بود.

برای مثال، یک پچ پنل ۲۴ پورت Cat6 برای یک شبکه اداری معمولی می‌تواند انتخاب مناسبی باشد، در حالی که در یک دیتاسنتر یا زیرساخت فیبر نوری، مدل‌های پرظرفیت‌تر با طراحی کشویی، LC یا MPO کاربرد بیشتری دارند. در نمونه‌های واقعی بازار، مدل‌های ۲۴ پورت 1U برای کابل مسی و مدل‌های فیبر با ظرفیت ۲۴، ۴۸، ۹۶ و حتی بیشتر نیز وجود دارند.

اگر هنوز نمی‌دانید پچ پنل چیست، ساده‌ترین توضیح این است که این قطعه یک نقطه منظم برای جمع‌آوری و مدیریت کابل‌های شبکه است. کابل‌هایی که از اتاق‌ها، میزها، دوربین‌ها یا نقاط مختلف ساختمان به رک می‌رسند، به جای اتصال مستقیم و نامنظم به تجهیزات، ابتدا در این بخش مرتب می‌شوند.

در یک شبکه اداری ممکن است ۲۴ کابل از اتاق‌های مختلف به رک برسد. چنانچه هر کابل مستقیماً در پشت تجهیزات قرار بگیرد، پیدا کردن مسیرها و انجام تغییرات سخت می‌شود. پچ پنل این کابل‌ها را در یک ردیف مشخص قرار می‌دهد و هر پورت می‌تواند شماره‌گذاری شود.

تفاوت مدل‌ها به این دلیل ایجاد شده که زیرساخت‌ها یکسان نیستند. کابل Cat6 با فیبر نوری یک نیاز ندارد و شبکه یک شرکت کوچک هم با دیتاسنتر تفاوت زیادی دارد.

Techtarget پچ پنل را این‌گونه تعریف می‌کند:

“Patch Panel: A rack or box where cables are terminated and interconnected with patchcords.”

یعنی: «پچ پنل یک رک یا محفظه‌ای است که کابل‌ها در آن خاتمه پیدا کرده و با استفاده از پچ کوردها به یکدیگر یا تجهیزات شبکه متصل می‌شوند.»

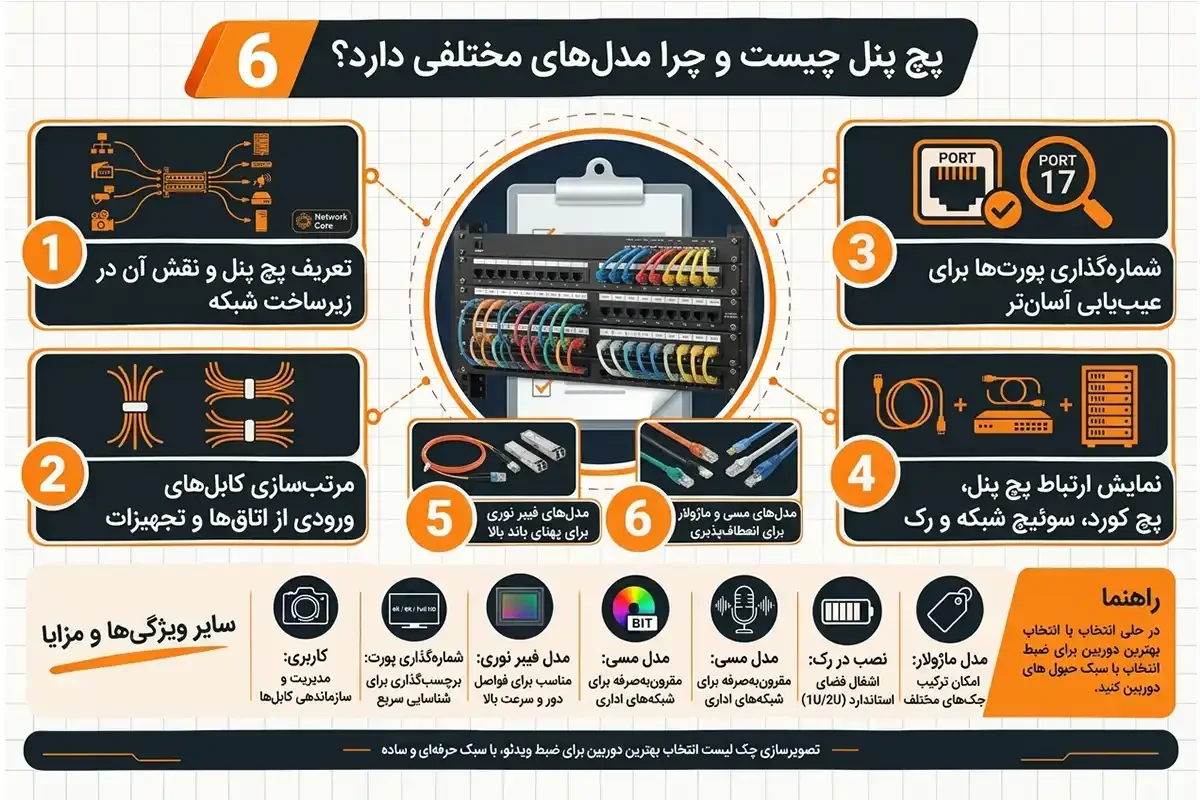

یکی از ساده‌ترین روش‌ها برای دسته‌بندی این محصولات، توجه به رسانه انتقال است.

این مدل برای کابل‌های شبکه مسی مانند Cat5e، Cat6 و Cat6A استفاده می‌شود و در شبکه‌های اداری، تجاری و سازمانی کاربرد زیادی دارد.

مدل‌های رایج معمولاً ۲۴ پورت دارند و بسیاری از آن‌ها در ارتفاع 1U داخل رک ۱۹ اینچی نصب می‌شوند. برای نمونه، ICC یک پچ پنل Cat6 با ۲۴ پورت و ارتفاع 1U ارائه می‌کند که از کابل‌های Cat5e و Cat6 پشتیبانی می‌کند. این مدل دارای ترمینیشن 110 IDC و شماره‌گذاری پورت‌ها نیز هست.

در این گروه، کیفیت کانکتورها و نحوه پانچ کابل اهمیت زیادی دارد. اگر کابل‌کشی به‌درستی پانچ نشده باشد، حتی یک پچ پنل باکیفیت هم نمی‌تواند مشکل اتصال را برطرف کند.

Cat5e بیشتر برای شبکه‌های اقتصادی و گیگابیتی استفاده می‌شود. در صورتی که زیرساخت موجود با Cat5e اجرا شده باشد، استفاده از پچ پنل متناسب با همین رده می‌تواند هزینه اجرای پروژه را کاهش دهد.

با این حال، برای پروژه جدید بهتر است نیاز آینده نیز بررسی شود. اگر احتمال ارتقای شبکه به 10GbE وجود دارد، انتخاب Cat6A می‌تواند منطقی‌تر باشد.

پچ پنل شبکه Cat6 یکی از مدل‌های متداول در پروژه‌های اداری است. این مدل برای کابل‌های Cat6 طراحی شده و معمولاً با Cat5e نیز سازگاری دارد.

در شبکه‌هایی که تجهیزات PoE مانند دوربین، تلفن IP یا اکسس پوینت استفاده می‌کنند، باید مشخصات پچ پنل، کیستون و سایر اجزای لینک از نظر سازگاری با PoE بررسی شود.

بنابراین هنگام انتخاب پچ پنل، باید مشخصات سازنده درباره سازگاری با PoE بررسی شود.

بنابراین هنگام انتخاب مدل، فقط به عبارت Cat6 روی محصول توجه نکنید؛ اگر قرار است تجهیزاتی مانند دوربین، تلفن IP یا اکسس پوینت از طریق PoE تغذیه شوند، پشتیبانی واقعی پنل و کانکتورها از توان موردنظر نیز باید بررسی شود.

زمانی که هدف اجرای شبکه 10 گیگابیتی باشد، Cat6A یکی از گزینه‌های مناسب‌تر است. در این شرایط باید تمام اجزای لینک مانند کابل، کیستون، پچ پنل و تجهیزات شبکه با استاندارد موردنظر هماهنگ باشند.

یک نمونه واقعی از ICC، پچ پنل ۲۴ پورت Cat6A با ارتفاع 1U است که برای کاربردهای 10 Gigabit Ethernet طراحی شده و از Cat6 و Cat5e نیز پشتیبانی می‌کند. برخی مدل‌های Cat6A برای استفاده در شبکه‌های پرسرعت و زیرساخت‌های PoE طراحی شده‌اند.

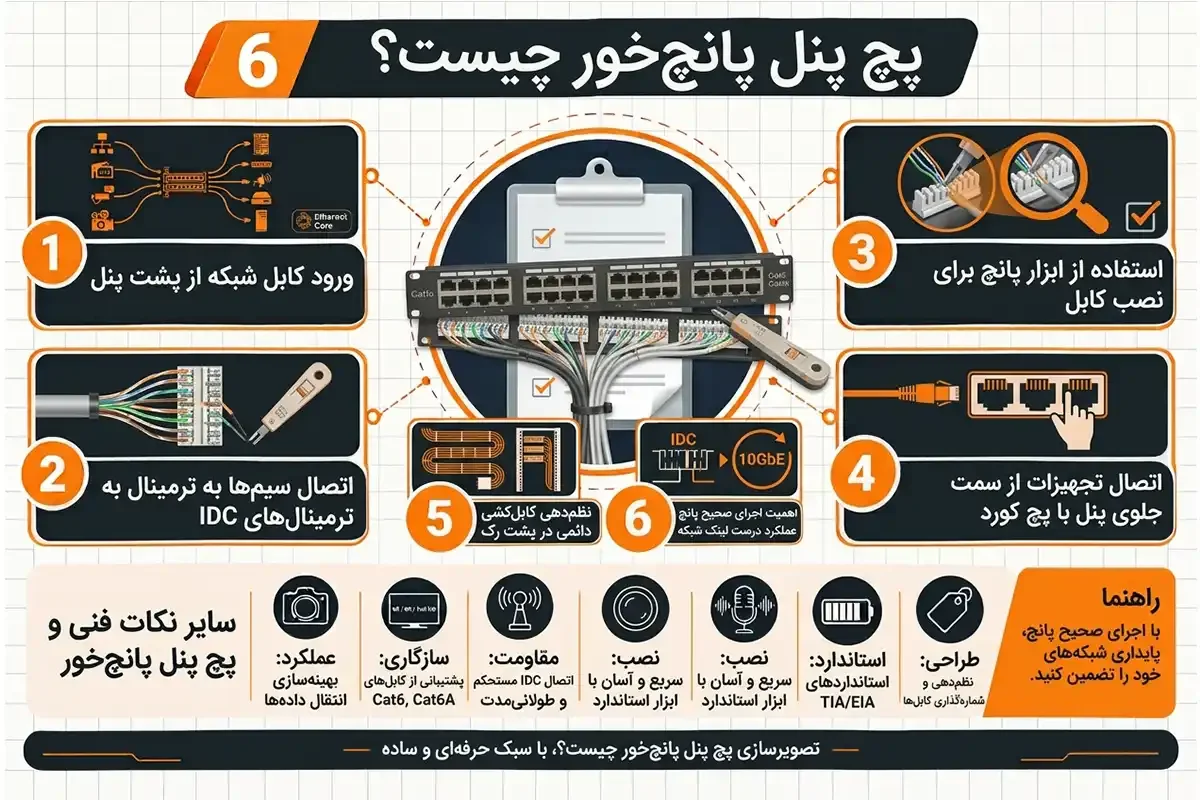

در مدل‌های پانچ‌خور، کابل اصلی شبکه از پشت پنل وارد شده و سیم‌ها روی ترمینال IDC قرار می‌گیرند. برای نصب معمولاً به ابزار پانچ نیاز است.

مزیت این ساختار این است که کابل‌کشی دائمی در پشت رک مرتب باقی می‌ماند و در قسمت جلویی، اتصال تجهیزات با پچ کورد انجام می‌شود.

در برخی مدل‌های حرفه‌ای، ترمینال‌های IDC امکان چندین بار پانچ مجدد را دارند که برای شبکه‌هایی با تغییرات زیاد یک مزیت محسوب می‌شود.

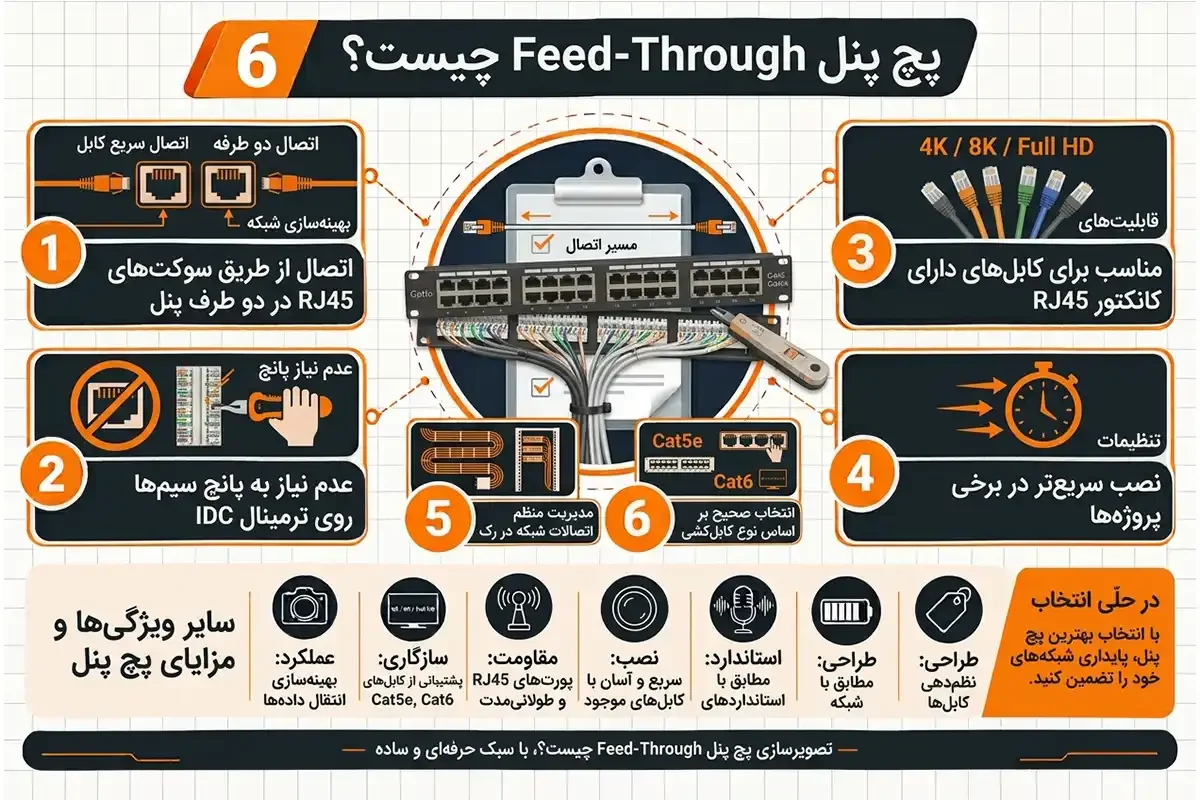

در پچ پنل Feed-Through، نیازی به پانچ کردن کابل در قسمت پشتی وجود ندارد. معمولاً دو طرف پنل دارای سوکت RJ45 هستند و کابل‌ها با اتصال مستقیم به پورت‌ها مدیریت می‌شوند.

این ساختار برای پروژه‌هایی مناسب است که سرعت نصب اهمیت زیادی دارد یا کابل‌کشی از قبل دارای کانکتور شده است.

برای مثال، ICC مدل ۲۴ پورت Cat6 Feed-Through با ارتفاع 1U ارائه می‌کند که برای نصب سریع طراحی شده و به ابزار پانچ نیاز ندارد.

در مدل پانچ‌خور، کابل خام به ترمینال پشت پنل متصل می‌شود؛ اما در Feed-Through، کابل دارای کانکتور RJ45 مستقیماً به سوکت پنل متصل می‌شود.

بنابراین انتخاب بین این دو به روش کابل‌کشی پروژه بستگی دارد.

مدل رک‌مونت برای نصب داخل رک طراحی شده و معمولاً با استاندارد عرض ۱۹ اینچ سازگار است.

مدل‌های 1U برای پروژه‌هایی که فضای رک اهمیت دارد بسیار رایج هستند. برای مثال، نمونه‌های ۲۴ پورت Cat6 و Cat6A با ارتفاع 1U در بازار موجود هستند.

این مدل برای شرکت‌ها، اتاق سرور، مراکز داده و زیرساخت‌های سازمانی مناسب است.

اگر رک وجود نداشته باشد یا تعداد اتصالات محدود باشد، مدل دیواری انتخاب کاربردی‌تری است.

پچ پنل‌های فیبر نوری دیواری نیز وجود دارند و برخی مدل‌ها امکان نصب هم روی دیوار و هم داخل رک را فراهم می‌کنند. برای نمونه، یک مدل ۲۴ کور فیبر از RS Fiber با ۲۴ آداپتور SC یا FC برای هر دو نوع نصب معرفی شده است.

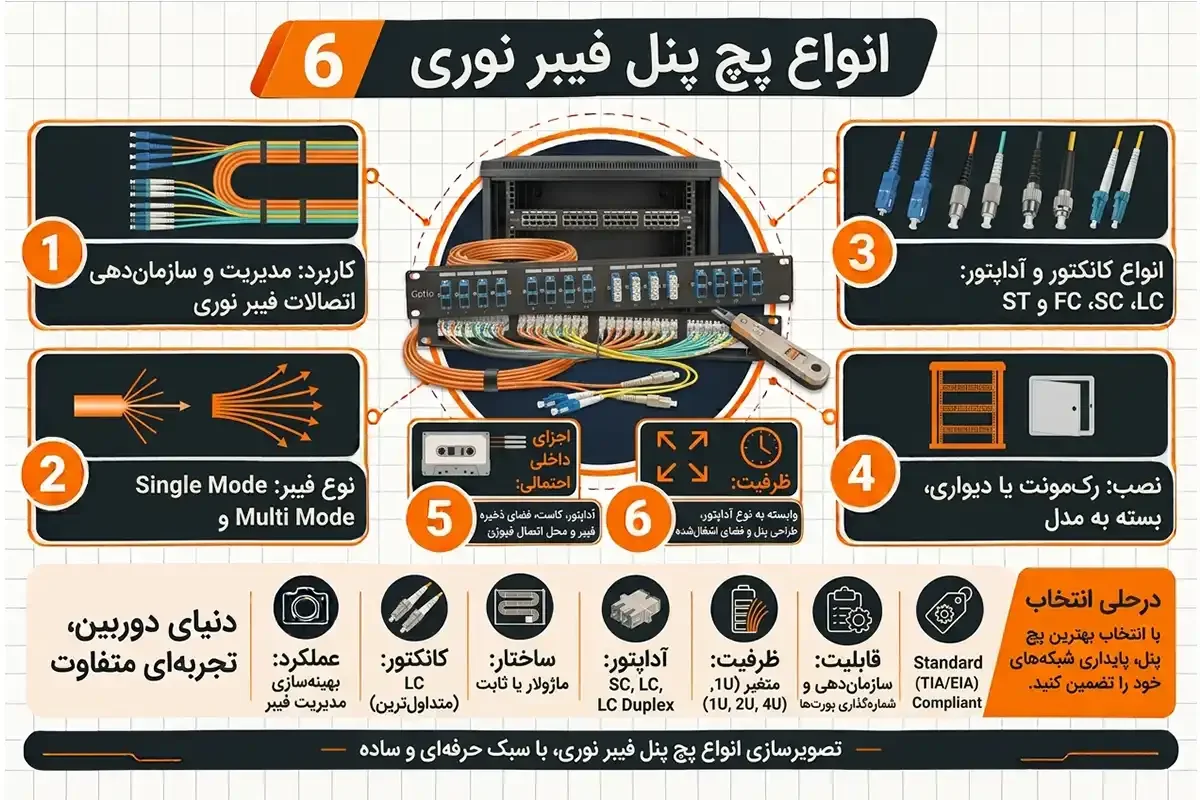

در پروژه‌هایی که ارتباط با فیبر نوری انجام می‌شود، ساختار پنل با مدل‌های مسی تفاوت دارد. این تجهیزات می‌توانند محل نصب آداپتور، کاست، فضای ذخیره فیبر و بخش‌های مربوط به splice را در اختیار تکنسین قرار دهند.

اگر می‌خواهید دقیق‌تر بدانید پچ پنل فیبر نوری چیست، باید به این نکته توجه کنید که این تجهیز برای مدیریت اتصال فیبرهای نوری و ارتباط آن‌ها با پچ کوردها استفاده می‌شود.

مدل‌های فیبر نیز بر اساس نوع کانکتور مانند LC، SC، FC و ST تولید می‌شوند.

بسته به نوع طراحی، یک پچ پنل فیبر 1U می‌تواند تعداد متفاوتی اتصال LC، SC یا سایر کانکتورها را پشتیبانی کند. ظرفیت نهایی به نوع آداپتور و ساختار پنل بستگی دارد.

مدل‌های پرظرفیت نیز وجود دارند. برای نمونه، ICC یک مدل رک‌مونت 1U با ۹۶ اتصال فیبر Multi Mode معرفی کرده که از ۲۴ آداپتور Quad LC تشکیل شده است.

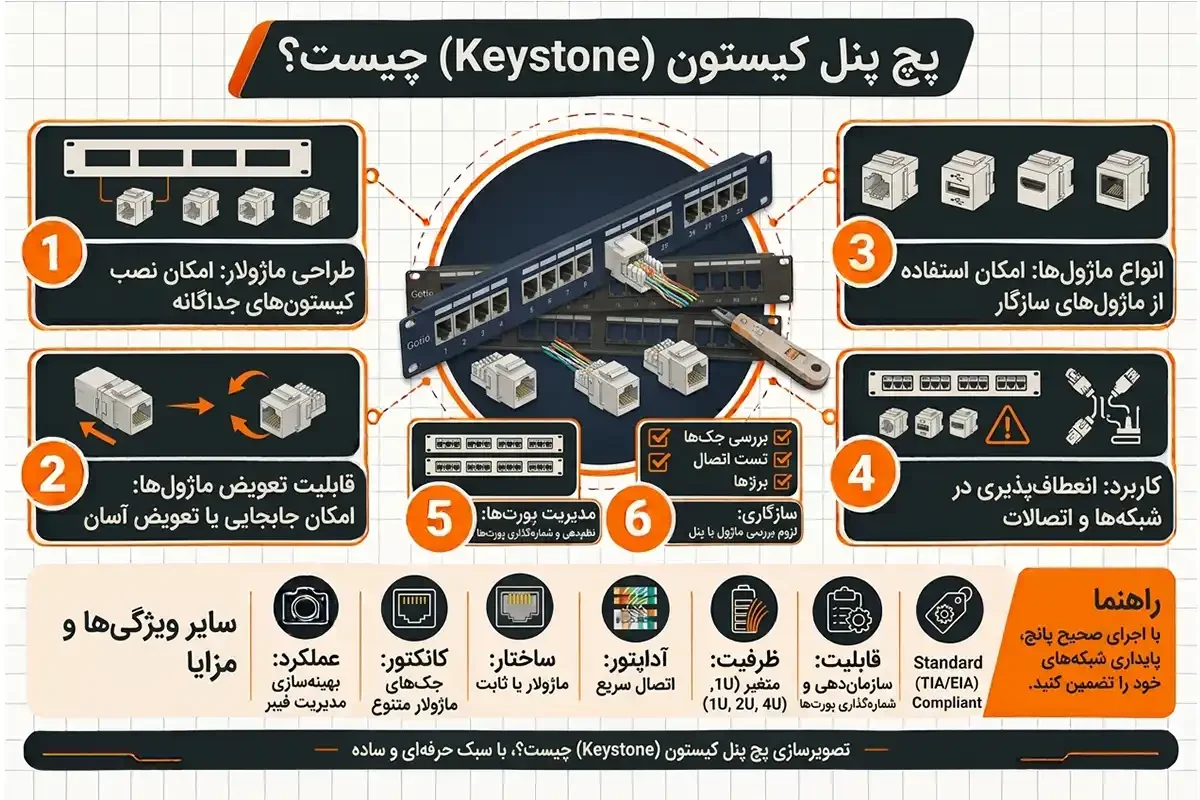

در مدل Keystone، پورت‌ها به صورت ماژولار طراحی می‌شوند. یعنی می‌توان ماژول‌های مختلف را در پنل قرار داد و در صورت نیاز آن‌ها را تغییر داد.

این ساختار زمانی کاربرد دارد که یک پروژه فقط به یک نوع اتصال محدود نیست و احتمال تغییر تجهیزات وجود دارد.

در چنین شرایطی، کیستون شبکه می‌تواند بخشی از ساختار اتصال باشد و امکان مدیریت بهتر پورت‌ها را فراهم کند.

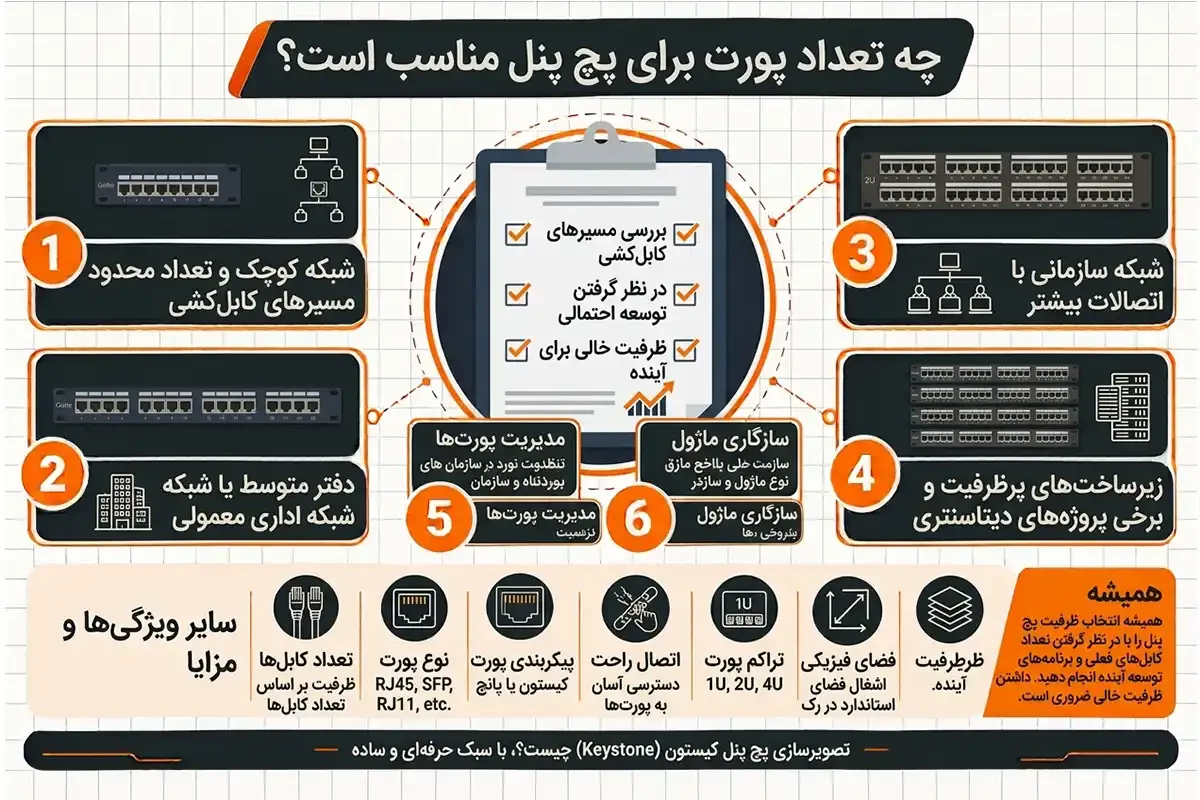

انتخاب ظرفیت باید بر اساس تعداد مسیرهای کابل‌کشی انجام شود، نه فقط تعداد تجهیزاتی که امروز در شبکه وجود دارند.

برای مثال:

البته بهتر است مقداری ظرفیت خالی نیز در نظر گرفته شود. چنانچه یک شرکت امروز ۲۰ مسیر کابل دارد، استفاده از مدل ۲۴ پورتی ممکن است کافی باشد، اما اگر احتمال اضافه شدن تجهیزات وجود دارد، انتخاب ظرفیت بالاتر می‌تواند از تعویض پنل در آینده جلوگیری کند.

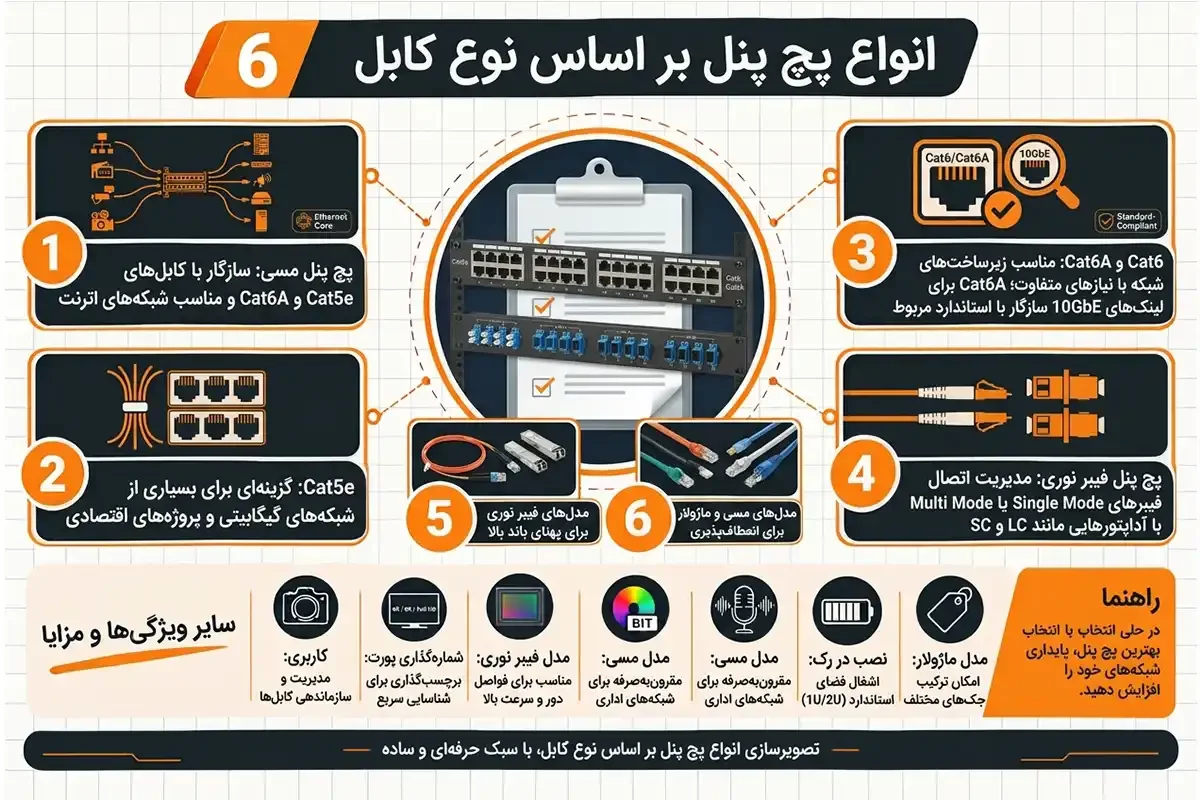

مهم‌ترین تفاوت، نوع رسانه‌ای است که مدیریت می‌کنند.

پچ پنل مسی برای کابل‌هایی مانند Cat5e، Cat6 و Cat6A طراحی شده و معمولاً از سوکت‌های RJ45 یا ترمینال‌های IDC استفاده می‌کند.

در مقابل، مدل فیبر نوری برای تارهای نوری استفاده می‌شود و بسته به پروژه می‌تواند آداپتورهای LC، SC، FC یا ST داشته باشد.

بنابراین نمی‌توان یک مدل را به جای دیگری استفاده کرد.

در محصولات استاندارد بازار، پچ پنل‌های مسی معمولاً در ظرفیت‌های ۱۲، ۲۴ و ۴۸ پورت عرضه می‌شوند و مدل‌های رک‌مونت 24 پورت با ارتفاع 1U یکی از رایج‌ترین انتخاب‌ها در شبکه‌های سازمانی هستند. در مقابل، پچ پنل‌های فیبر نوری با توجه به نوع آداپتور و تراکم اتصال می‌توانند از چندین ده تا بیش از ۱۰۰ اتصال فیبر را مدیریت کنند.

این اعداد نشان می‌دهند که هنگام خرید نباید فقط به عنوان «پچ پنل» توجه کرد؛ ظرفیت، استاندارد و ساختار داخلی مستقیماً روی کاربرد محصول تأثیر دارند.

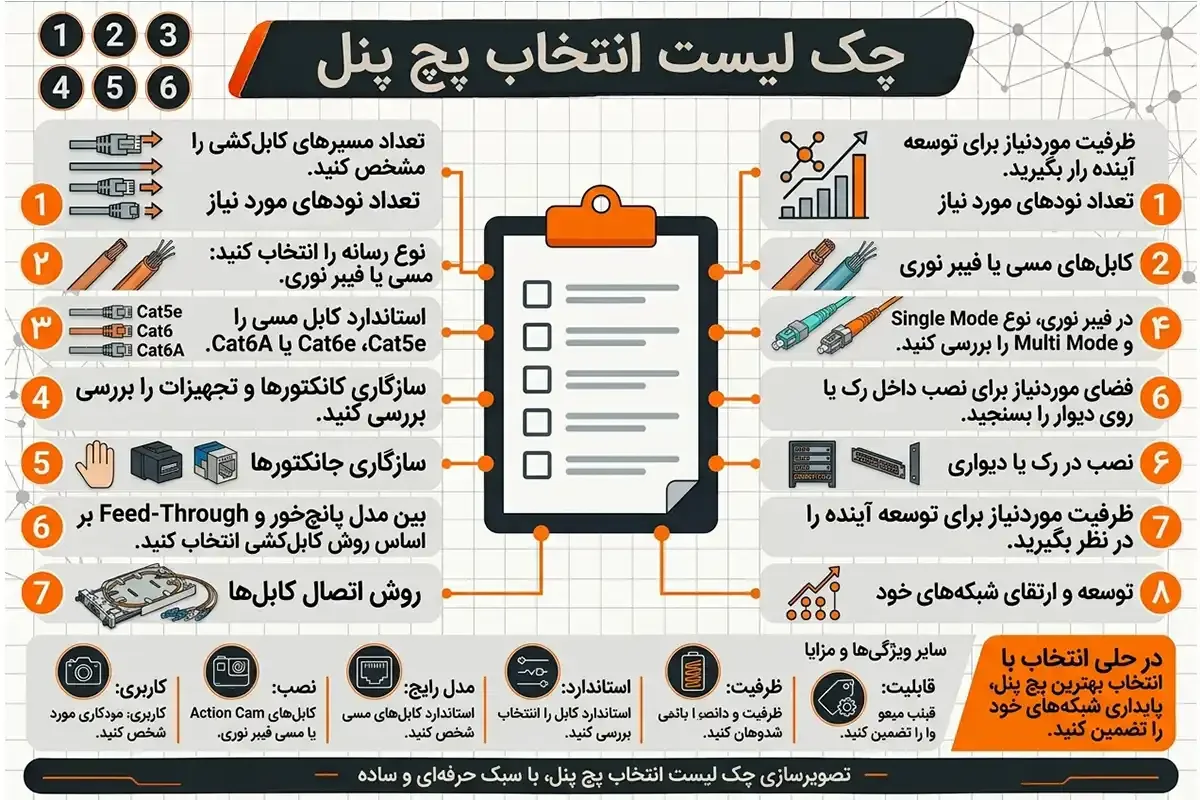

قبل از خرید، این موارد را بررسی کنید:

انتخاب بین مدل‌های مختلف زمانی ساده می‌شود که ابتدا ساختار شبکه مشخص باشد. برای یک دفتر معمولی ممکن است پچ پنل ۲۴ پورت Cat6 کافی باشد، در حالی که یک شبکه 10GbE به Cat6A و یک دیتاسنتر ممکن است به پنل فیبر با تراکم بالا نیاز داشته باشد.

کیان داریا با ارائه تجهیزات شبکه و زیرساخت ارتباطی، امکان بررسی مدل‌های مختلف را برای پروژه‌های کوچک، اداری و سازمانی فراهم می‌کند. در صورتی که در کنار پنل به تجهیزات دیگری مانند سوئیچ، کابل، کیستون شبکه یا تجهیزات مودم نیاز دارید، بهتر است سازگاری تمام اجزا پیش از خرید بررسی شود.

انواع پچ پنل بر اساس نوع کابل، استاندارد شبکه، روش نصب، تعداد پورت و ساختار داخلی با یکدیگر تفاوت دارند. مدل‌های Cat5e، Cat6 و Cat6A بیشتر برای کابل‌های مسی استفاده می‌شوند، در حالی که مدل‌های فیبر نوری برای مدیریت لینک‌های نوری و اتصال‌هایی مانند LC و SC طراحی شده‌اند.

اگر شبکه کوچک باشد، یک مدل ۱۲ یا ۲۴ پورت می‌تواند کافی باشد. برای شبکه‌های بزرگ‌تر، مدل‌های ۴۸ پورت یا بالاتر انتخاب منطقی‌تری هستند. در پروژه‌های فیبر نیز مدل‌های پرظرفیت ۹۶ و ۱۴۴ پورت وجود دارند.

مهم‌ترین نکته این است که قبل از توجه به قیمت، نوع کابل، تعداد مسیرها، فضای رک و نیاز آینده شبکه مشخص شود. انتخاب درست از همان ابتدا می‌تواند جلوی هزینه‌های اضافی برای تعویض تجهیزات را بگیرد. پچ پنل به‌صورت مستقیم باعث افزایش سرعت شبکه نمی‌شود، اما با ایجاد نظم در کابل‌کشی، کاهش خطاهای اتصال و ساده‌تر شدن نگهداری، نقش مهمی در پایداری زیرساخت دارد.
