چیدمان رک شبکه

اگر می‌خواهید تجهیزات شبکه عملکرد پایدار، طول عمر بیشتر و دسترسی آسان‌تری داشته باشند، چیدمان رک شبکه یکی از مهم‌ترین اقداماتی است که باید به‌صورت دقیق و اصولی انجام شود. قرار دادن صحیح دستگاه‌هایی مانند سوئیچ، سرور، پچ پنل، UPS و تجهیزات مدیریت کابل، علاوه بر افزایش امنیت، باعث بهبود جریان هوا، کاهش دمای اجزا و ساده‌تر شدن عیب‌یابی می‌شود. کیان داریا به‌عنوان یکی از بهترین تأمین‌کنندگان محصولات شبکه، انواع رک، تجهیزات جانبی و خدمات مشاوره تخصصی را برای اجرای یک زیرساخت استاندارد ارائه می‌دهد.

اگر با ساختار Rack آشنایی ندارید، پیشنهاد می‌کنیم ابتدا مقاله رک شبکه چیست را مطالعه کنید. همچنین برای آشنایی با مراحل نصب دستگاه‌ها، راهنمای آموزش بستن رک شبکه می‌تواند اطلاعات مفیدی در اختیار شما قرار دهد. برای مشاهده و بررسی محصولات بین‌المللی نیز امکان خرید از آمازون فراهم شده است.

جدول آشنایی سریع با چیدمان محفظه شبکه

طبق گزارش Schneider Electric، طراحی صحیح رک و مدیریت اصولی کابل‌ها، نقش مهمی در افزایش راندمان سیستم خنک‌کننده و کاهش خطاهای عملیاتی دارد. همچنین این شرکت تأکید می‌کند که برنامه‌ریزی صحیح برای چیدمان تجهیزات، نگهداری و توسعه زیرساخت را ساده‌تر می‌کند.

اگر قصد تجهیز یا ارتقای زیرساخت خود را دارید، می‌توانید صفحه خرید رک شبکه را مشاهده کرده و متناسب با نیاز پروژه، مدل مناسب را انتخاب کنید.

چیدمان رک شبکه چیست و چرا اهمیت دارد؟

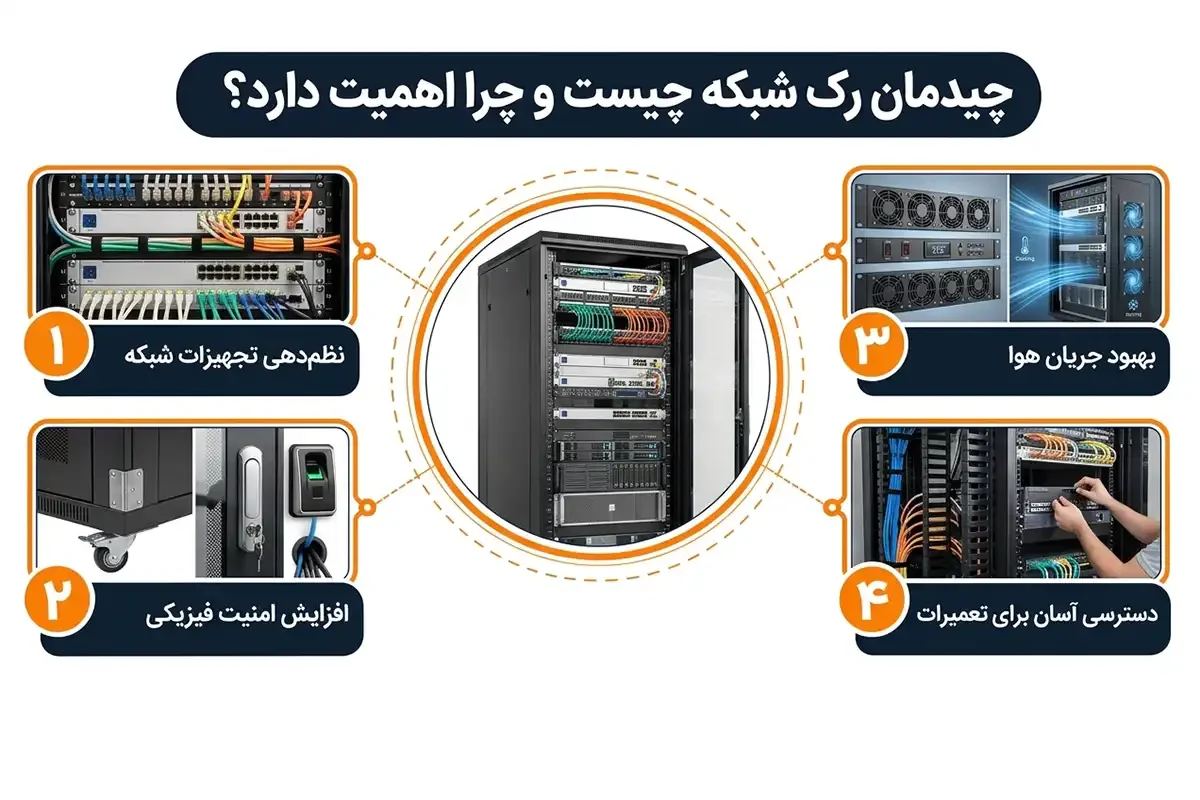

چیدمان رک شبکه به فرآیند قرار دادن تجهیزات داخل محفظه بر اساس اصول فنی، وزن قطعات، میزان تولید گرما، مسیر کابل‌ها و دسترسی آسان کارشناسان گفته می‌شود. در یک آرایش استاندارد، هر دستگاه در مناسب‌ترین محل قرار داده می‌شود تا علاوه بر حفظ تعادل کابینت، گردش هوا نیز به‌درستی انجام شود.

بسیاری از مشکلاتی که در اتاق‌های سرور وجود دارد، به دلیل قرارگیری نادرست تجهیزات است. قرار گرفتن سرورها در محل نامناسب، عبور غیراصولی کابل‌ها یا نصب سخت افزار سنگین در قسمت بالای Rack می‌تواند باعث افزایش دما، دشوار شدن تعمیرات و حتی کاهش عمر اجزای داخلی شود.

به همین دلیل، طراحی صحیح محل قرارگیری تجهیزات از همان ابتدای راه‌اندازی زیرساخت اهمیت زیادی دارد و از بسیاری از هزینه‌های آینده جلوگیری می‌کند.

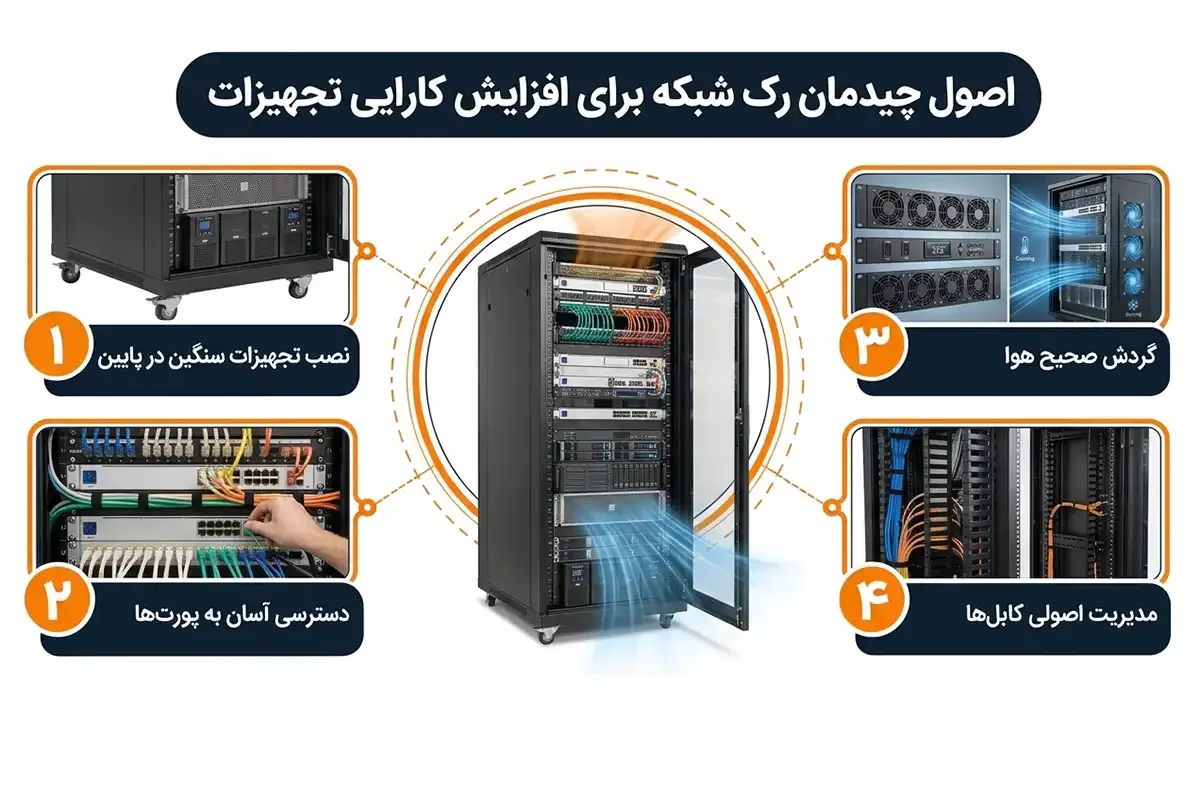

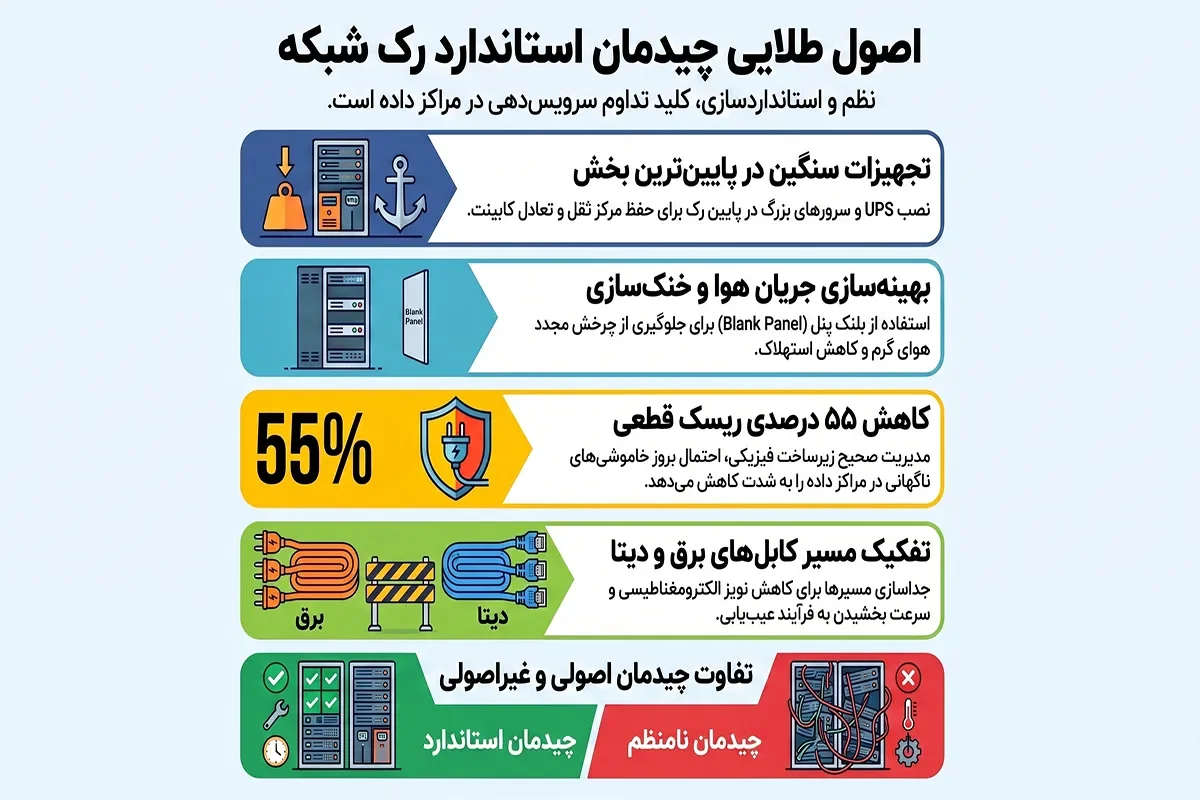

اصول چیدمان رک شبکه برای افزایش کارایی تجهیزات

برای داشتن یک محفظه استاندارد، تنها نصب دستگاه‌ها کافی نیست؛ بلکه باید محل قرارگیری هر قطعه بر اساس وزن، میزان تولید گرما و نحوه استفاده از آن مشخص شود.

به‌عنوان مثال، دستگاه‌های سنگین مانند UPS و سرورهای بزرگ معمولاً در قسمت پایین کابینت نصب می‌شوند تا تعادل کابینت حفظ شود. سوئیچ‌ها و پچ پنل‌ها نیز در ارتفاعی قرار می‌گیرند که دسترسی به پورت‌ها و مدیریت کابل‌ها ساده‌تر باشد.

یکی دیگر از اصول مهم، ایجاد مسیر مناسب برای ورود و خروج جریان هوا است. اگر اجزا بدون فاصله مناسب قرار بگیرند، گرمای تولیدشده در داخل محفظه باقی می‌ماند و عملکرد سیستم خنک‌کننده کاهش پیدا می‌کند.

به همین دلیل، در مراکز داده از الگوی Hot Aisle / Cold Aisle استفاده می‌شود. در این روش، کابینت‌ها به گونه‌ای قرار می‌گیرند که هوای سرد از قسمت جلویی وارد شده و هوای گرم از پشت محفظه خارج شود. این طراحی از ترکیب شدن هوای گرم و سرد جلوگیری کرده و باعث می‌شود سیستم‌های سرمایشی با کارآیی بهتری داشته باشند.

بر اساس گزارش U.S. Department of Energy، سیستم‌های سرمایشی می‌توانند ۳۰ تا ۴۰ درصد از کل مصرف انرژی یک مرکز داده را به خود اختصاص دهند. به همین دلیل، بهینه‌سازی چیدمان رک و مدیریت صحیح جریان هوا، علاوه بر افزایش طول عمر قطعات، نقش مهمی در کاهش هزینه‌های انرژی نیز دارد.

در پروژه‌های حرفه‌ای، استفاده از وسایل جانبی مانند کابل منیجر، سینی رک، پنل‌های کور (Blank Panel) و قفل رک شبکه نیز نقش مهمی در افزایش کارایی و امنیت زیرساخت دارد.

چه تجهیزاتی برای آرایش رک شبکه موردنیاز است؟

برای اجرای یک چیدمان رک شبکه استاندارد، استفاده از تجهیزات مناسب اهمیت زیادی دارد. انتخاب صحیح این دستگاه‌ها باعث می‌شود نصب، نگهداری و توسعه زیرساخت در آینده با هزینه و زمان کمتری انجام شود.

مهم‌ترین تجهیزاتی که در یک Rack استاندارد مورد استفاده قرار می‌گیرند عبارت‌اند از:

• سوئیچ شبکه

• پچ پنل

• سرور

• UPS

• کابل منیجر

• فن رک

• سینی رک

• پاور ماژول

• بلنک پنل (Blank Panel)

• قفل رک شبکه

اگر قصد خرید اجزای زیرساخت استاندارد را دارید، پیشنهاد می‌شود علاوه بر بررسی مشخصات فنی، به ابعاد استاندارد رک شبکه نیز توجه کنید تا تمامی تجهیزات بدون محدودیت داخل کابینت نصب شوند.

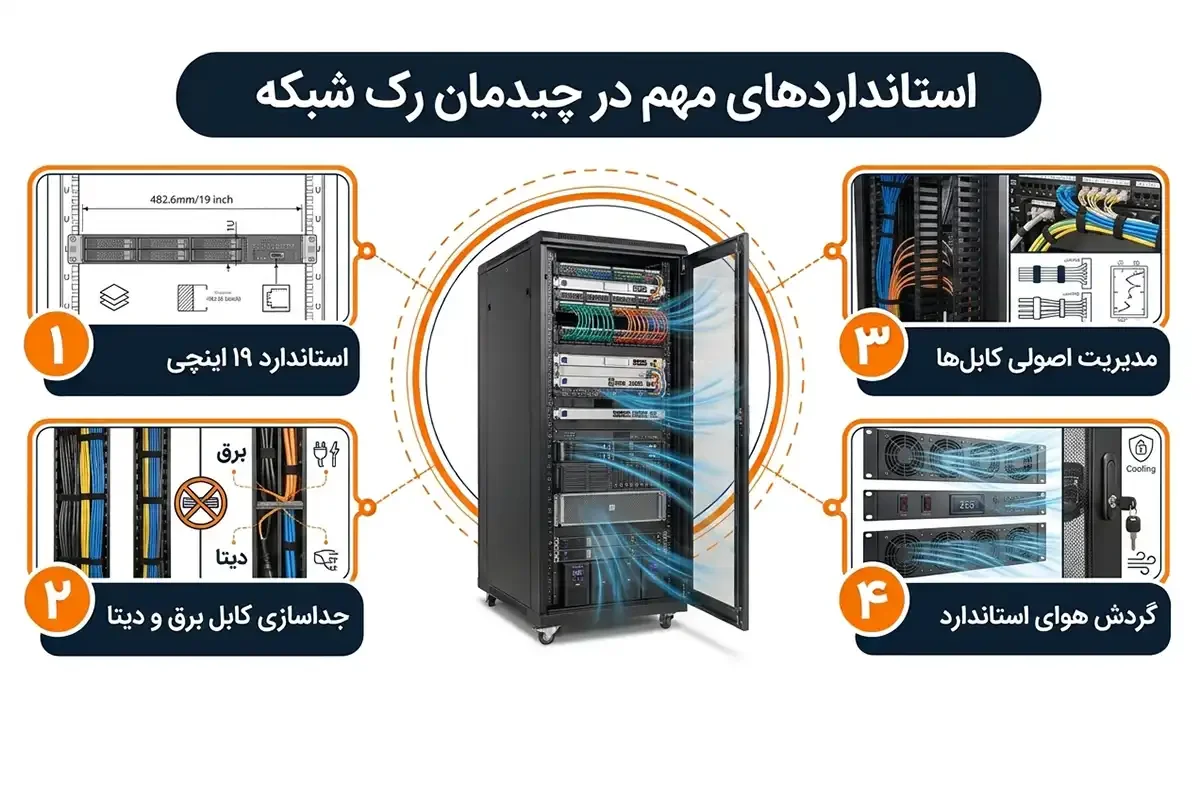

استانداردهای مهم در چیدمان رک شبکه

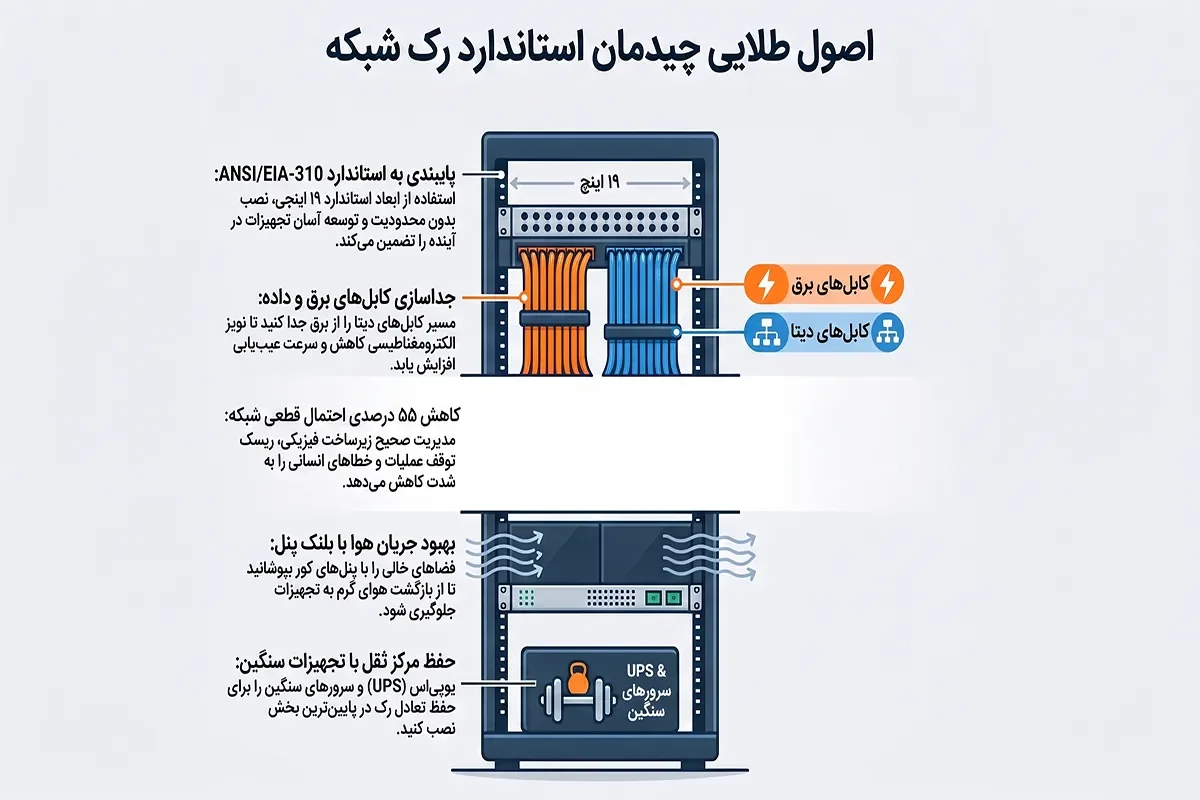

رعایت استانداردهای بین‌المللی یکی از مهم‌ترین عواملی است که باعث افزایش عمر قطعات و کاهش هزینه‌های نگهداری می‌شود. تقریباً تمام تولیدکنندگان معتبر تجهیزات شبکه، محصولات خود را بر اساس استاندارد ANSI/EIA-310 طراحی می‌کنند؛ استانداردی که ابعاد رک‌های ۱۹ اینچی، فاصله ریل‌ها و محل نصب دستگاه‌ها را مشخص می‌کند.

علاوه بر رعایت ابعاد استاندارد، باید برای کابل‌های برق و دیتا نیز مسیرهای جداگانه در نظر گرفته شود. این کار علاوه بر کاهش نویز الکترومغناطیسی، دسترسی به سخت افزار را نیز راحت‌تر می‌کند.

طبق گزارش Schneider Electric، استفاده از طراحی استاندارد رک و مدیریت صحیح کابل‌ها می‌تواند زمان موردنیاز برای تعمیر و جابه‌جایی تجهیزات را به میزان قابل توجهی کاهش دهد و در نتیجه هزینه‌های عملیاتی مراکز داده را پایین بیاورد.

از سوی دیگر، گزارش Statista نشان می‌دهد که تعداد مراکز داده فعال در جهان در سال ۲۰۲۴ از بیش از ۱۱ هزار مرکز داده عبور کرده است. رشد سریع رایانش ابری، هوش مصنوعی و خدمات آنلاین باعث شده رعایت استانداردهای طراحی رک بیش از گذشته اهمیت پیدا کند.

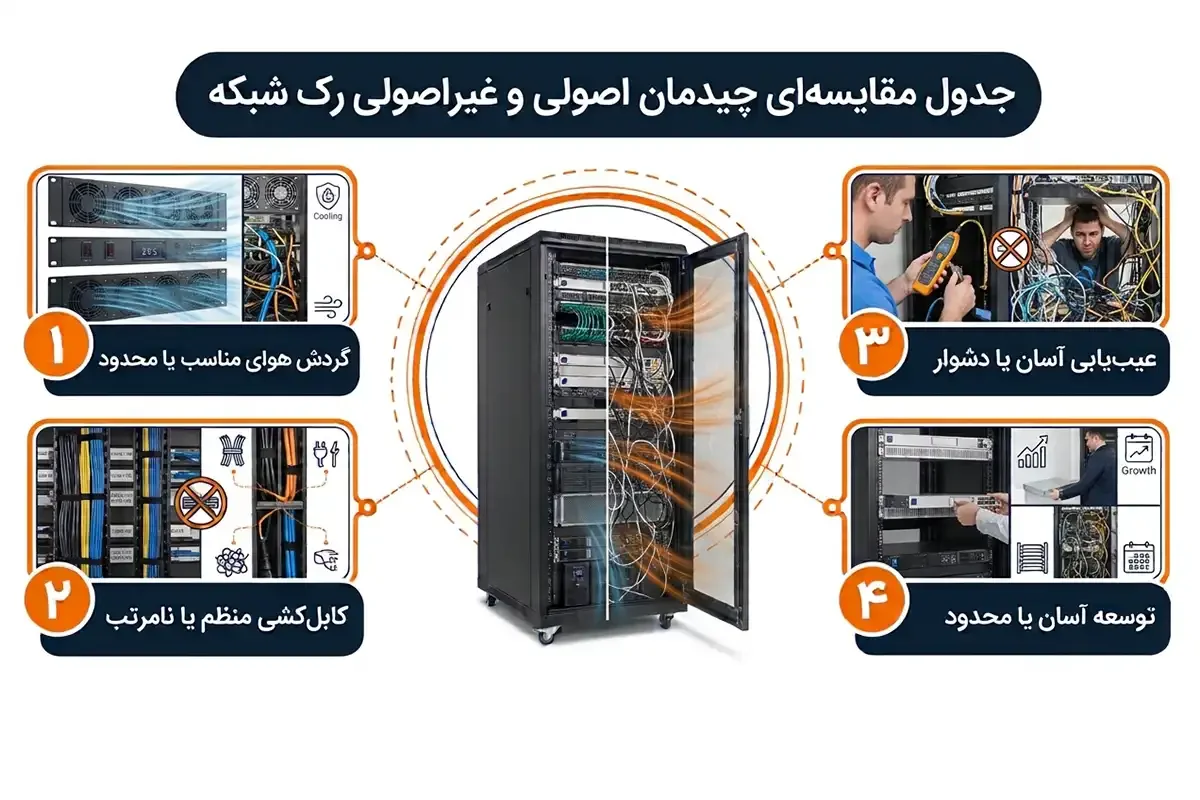

جدول مقایسه‌ای چیدمان اصولی و غیراصولی رک شبکه

آرایش صحیح رک شبکه می‌تواند علاوه بر افزایش بهره‌وری، هزینه‌های نگهداری و زمان خرابی اجزا را نیز کاهش دهد.

برنامه‌ریزی ظرفیت رک؛ مهم‌ترین مرحله قبل از چیدمان رک شبکه

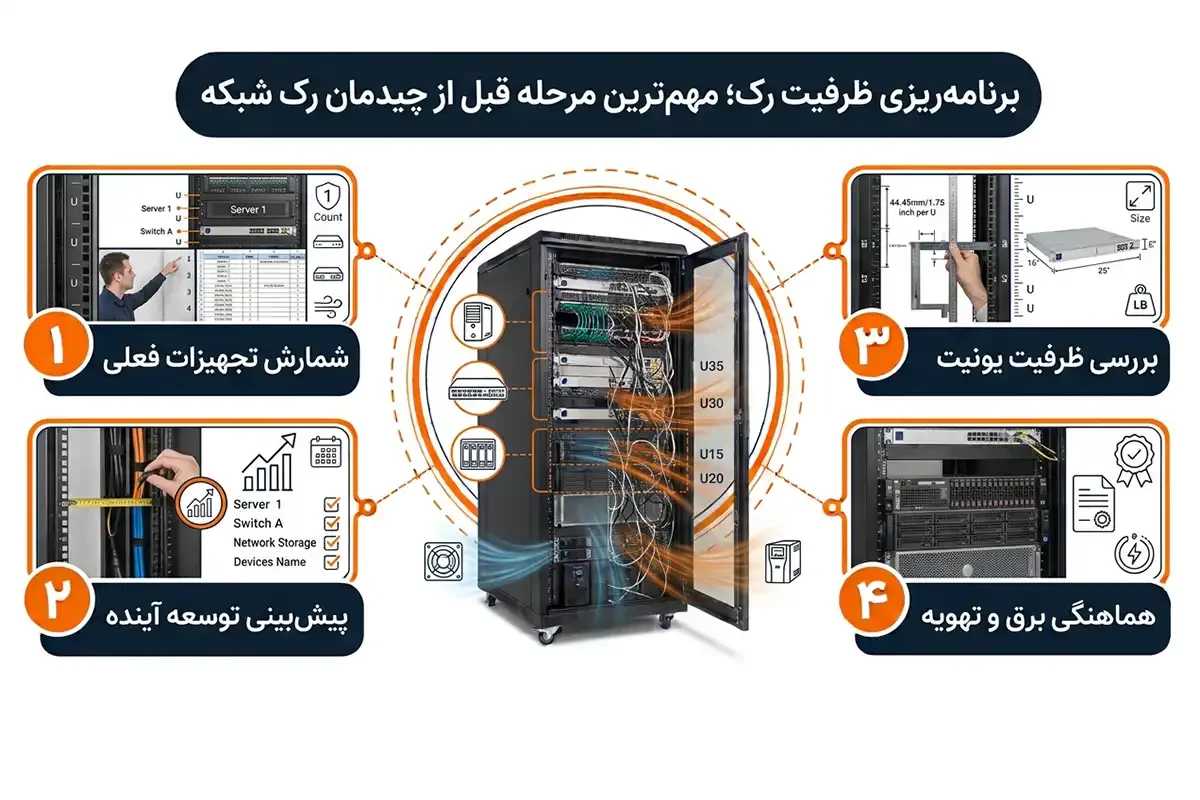

یکی از موضوعاتی که پیش از اجرای چیدمان رک شبکه باید به آن توجه شود، برنامه‌ریزی ظرفیت رک است. بسیاری از مدیران فناوری اطلاعات تنها بر اساس تعداد تجهیزات فعلی، محفظه موردنیاز خود را انتخاب می‌کنند؛ در حالی که زیرساخت شبکه معمولاً در طول زمان توسعه پیدا می‌کند و دستگاه‌هایی مانند سوئیچ‌های جدید، سرورها، وسایل ذخیره‌سازی، فایروال یا UPS به آن اضافه می‌شوند. اگر در زمان طراحی فضای کافی برای این توسعه در نظر گرفته نشود، پس از مدت کوتاهی با کمبود فضا، کابل‌کشی نامنظم و افزایش هزینه‌های جابه‌جایی اجزا مواجه خواهید شد.

کارشناسان معمولاً توصیه می‌کنند هنگام طراحی، تنها به نیاز فعلی پروژه توجه نشود و بخشی از ظرفیت کابینت برای توسعه‌های آینده خالی بماند. این کار علاوه بر کاهش هزینه‌های ارتقا، باعث می‌شود هنگام اضافه شدن تجهیزات جدید نیازی به تغییر کامل آرایش داخلی نباشد. در بسیاری از پروژه‌های سازمانی، در نظر گرفتن ۲۰ تا ۳۰ درصد فضای آزاد به‌عنوان ظرفیت توسعه، یک روش رایج محسوب می‌شود.

موضوع دیگری که در برنامه‌ریزی ظرفیت اهمیت دارد، بررسی توان مصرفی سخت افزار است. هرچه تعداد دستگاه‌های نصب‌شده بیشتر باشد، میزان مصرف برق و گرمای تولیدشده نیز افزایش پیدا می‌کند. بنابراین انتخاب محفظه مناسب باید هم‌زمان با طراحی سیستم برق، تهویه و مدیریت کابل انجام شود. به همین دلیل، در پروژه‌های حرفه‌ای، پیش از شروع نصب، نقشه جانمایی اجزا تهیه می‌شود تا محل دقیق هر دستگاه، مسیر عبور کابل‌ها و فضای توسعه آینده مشخص باشد.

اگر قصد راه‌اندازی یک اتاق سرور جدید را دارید، پیشنهاد می‌شود قبل از خرید تجهیزات، ابعاد استاندارد رک شبکه و ظرفیت موردنیاز پروژه را بررسی کنید. همچنین انتخاب محصولات از بهترین برند رک شبکه می‌تواند امکان توسعه زیرساخت را در سال‌های آینده ساده‌تر کند و از تحمیل هزینه‌های اضافی جلوگیری کند.

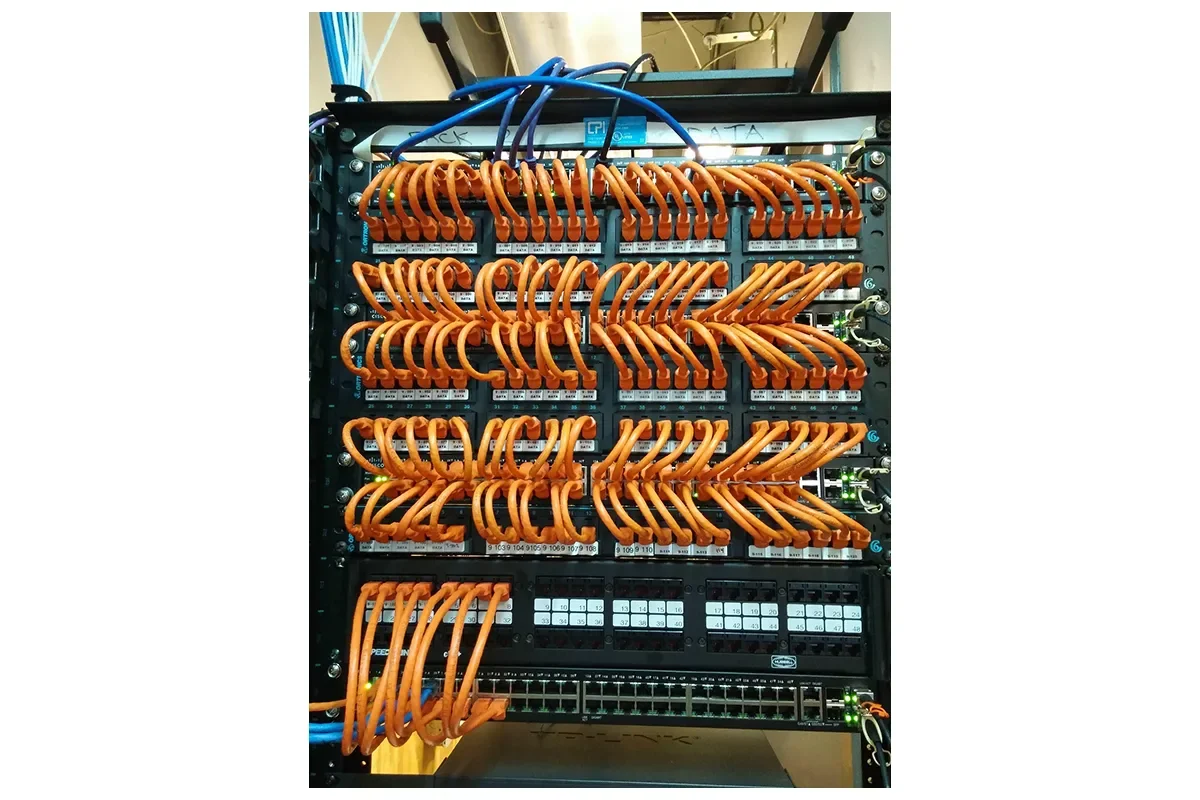

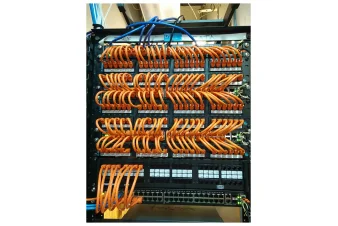

مهم‌ترین نکات برای چیدمان صحیح رک شبکه

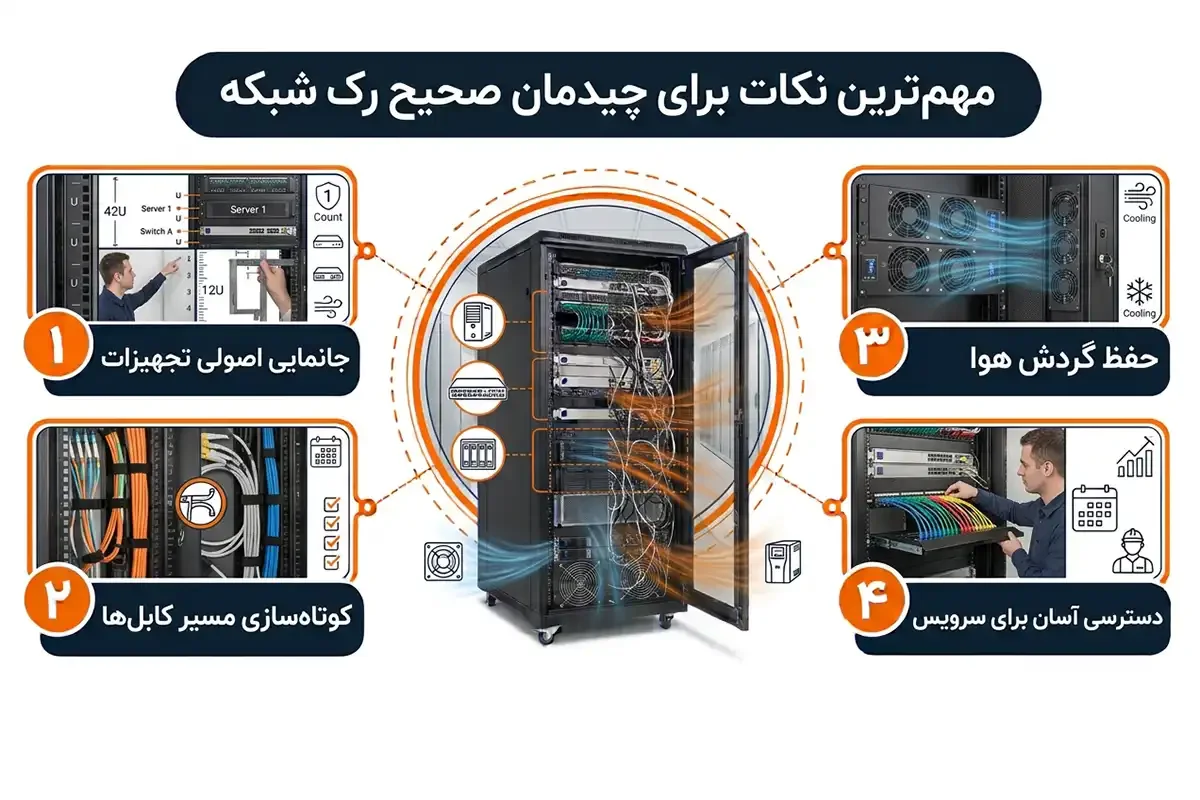

چیدمان صحیح رک شبکه زمانی نتیجه مطلوبی خواهد داشت که هر بخش از زیرساخت با هدف مشخصی چیده شود. پیش از نصب اجزا، بهتر است مسیر ورود کابل‌های برق و شبکه مشخص شود تا در مراحل بعدی نیازی به جابه‌جایی نباشد. همچنین بین تجهیزاتی که گرمای بیشتری تولید می‌کنند، فضای کافی در نظر گرفته شود تا گردش هوا به‌درستی انجام گیرد.

در پروژه‌های حرفه‌ای بهتر است پچ پنل در قسمت بالایی Rack قرار بگیرد تا کابل‌کشی به صورت منظم انجام شود. سوئیچ‌ها در نزدیکی پچ پنل قرار می‌گیرند تا طول کابل‌های ارتباطی کمتر شود و قطعات سنگین مانند UPS یا سرورهای رکمونت در قسمت پایین قرار بگیرند تا تعادل رک حفظ شود. این نوع آرایش علاوه بر افزایش نظم، کار سرویس و توسعه زیرساخت را نیز ساده‌تر می‌کند.

اگر فضای نصب محدودی در اختیار دارید یا قصد راه‌اندازی شبکه در دفتر، فروشگاه یا شرکت کوچک را دارید، مشاهده صفحه خرید رک دیواری می‌تواند به انتخاب مدل مناسب با ابعاد و ظرفیت موردنیاز کمک کند.

چک‌لیست چیدمان استاندارد رک شبکه

پیش از اتمام نصب و راه‌اندازی، موارد زیر را بررسی کنید تا از استاندارد بودن چیدمان رک شبکه مطمئن شوید:

✅ کابینت متناسب با تعداد دستگاه‌های فعلی و توسعه آینده انتخاب شده است.

✅ اجزای سنگین و سرورها در قسمت پایینی نصب شده‌اند.

✅ سوئیچ‌ها و پچ‌پنل‌ها در محل مناسبی برای دسترسی آسان قرار گرفته‌اند.

✅ کابل‌های برق و کابل‌های شبکه از مسیرهای جداگانه عبور داده شده‌اند.

✅ تمامی کابل‌ها برچسب‌گذاری شده و به‌راحتی قابل شناسایی هستند.

✅ از کابل‌منیجر برای جلوگیری از بی‌نظمی کابل‌ها استفاده شده است.

✅ فضای کافی برای گردش هوای سرد و خروج هوای گرم در نظر گرفته شده است.

✅ فضاهای خالی با Blank Panel پوشانده شده‌اند تا راندمان سیستم خنک‌کننده افزایش یابد.

✅ فن‌ها و تجهیزات تهویه عملکرد مناسبی دارند و مسیر جریان هوا مسدود نیست.

✅ برای جلوگیری از دسترسی افراد غیرمجاز، از قفل رک شبکه استفاده شده است.

✅ ظرفیت خالی برای نصب قطعات جدید در آینده حفظ شده است.

برای آشنایی بیشتر می‌توانید خرید رک شبکه در تهران را مطالعه کنید.

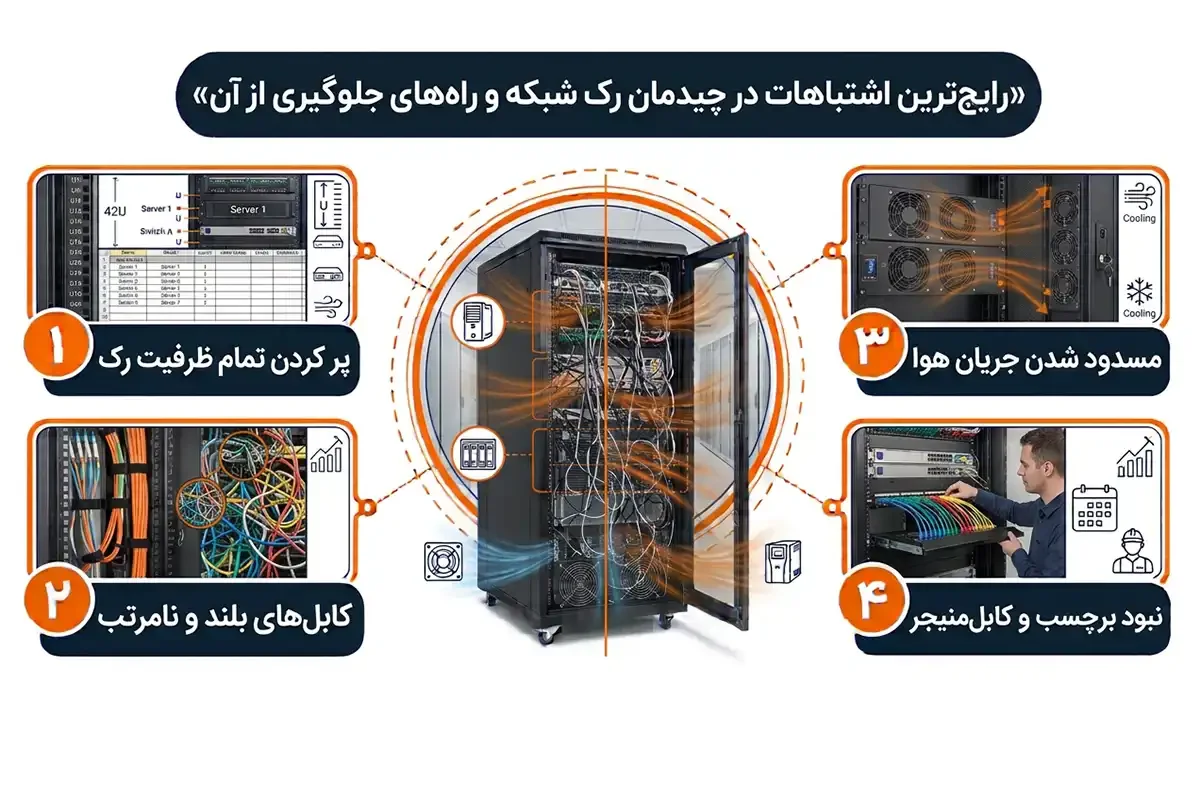

رایج‌ترین اشتباهات در چیدمان رک شبکه و راه‌های جلوگیری از آن

یکی از رایج‌ترین اشتباهات در زمان چیدمان رک شبکه، پر کردن تمام فضای داخلی کابینت در همان ابتدای پروژه است. این کار اگرچه ممکن است در کوتاه‌مدت منطقی به نظر برسد، اما هنگام توسعه شبکه مشکلات زیادی ایجاد می‌کند. متخصصان معمولاً بخشی از ظرفیت Rack را برای افزودن سخت افزار جدید در آینده خالی نگه می‌دارند.

اشتباه دیگر، استفاده از کابل‌هایی با طول بیش از نیاز است. کابل‌های اضافی علاوه بر ایجاد بی‌نظمی، از گردش هوای مناسب جلوگیری می‌کند و پیدا کردن مسیر ارتباطی هر وسیله را سخت می‌کنند. برچسب‌گذاری نکردن کابل‌ها، استفاده نکردن از کابل‌منیجر و بی‌توجهی به مسیر عبور کابل‌های برق و دیتا نیز از خطاهایی هستند که زمان عیب‌یابی را به شکل قابل توجهی افزایش می‌دهند.

"Ensure the airflow path is clear of obstructions. If airflow is restricted, component temperatures can rise."

«مسیر جریان هوا باید کاملاً بدون مانع باشد؛ زیرا محدود شدن جریان هوا باعث افزایش دمای تجهیزات می‌شود.»

منبع: schneider

تأثیر چیدمان رک شبکه بر نگهداری و توسعه زیرساخت

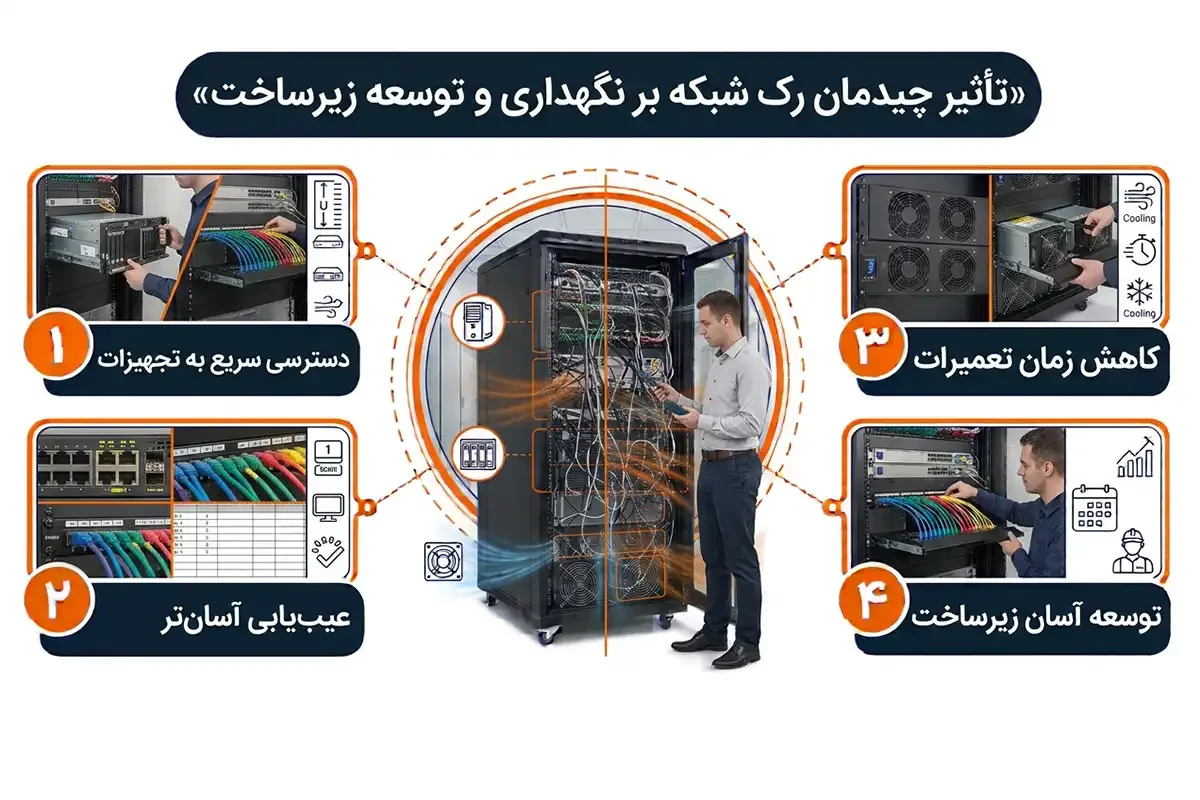

چیدمان اصولی رک شبکه تنها در زمان نصب اهمیت ندارد، بلکه در سال‌های بعد نیز هزینه‌های نگهداری را کاهش می‌دهد. زمانی که اجزا بر اساس یک ساختار مشخص داخل کابینت قرار گرفته باشند، کارشناسان می‌توانند بدون خاموش کردن بخش زیادی از زیرساخت، عملیات سرویس یا ارتقای تجهیزات را انجام دهند. این موضوع در مراکز داده و سازمان‌هایی که سرویس‌های آن‌ها باید به‌صورت شبانه‌روزی فعال باشند، اهمیت ویژه‌ای دارد.

بر اساس گزارش Uptime Institute، هزینه هر دقیقه قطعی در بسیاری از مراکز داده به هزاران دلار می‌رسد؛ به همین دلیل، کاهش زمان عیب‌یابی و دسترسی سریع به تجهیزات یکی از مهم‌ترین مزایای طراحی صحیح رک محسوب می‌شود.

برای اتاق‌های سرور، سازمان‌ها و پروژه‌هایی که تعداد تجهیزات بیشتری دارند، پیشنهاد می‌شود صفحه خرید رک ایستاده را بررسی کنید. این مدل‌ها ظرفیت بالاتر، تحمل وزن بیشتر و فضای مناسب‌تری برای توسعه آینده زیرساخت فراهم می‌کنند.

جمع‌بندی

چیدمان رک شبکه یکی از مهم‌ترین مراحل راه‌اندازی یک زیرساخت استاندارد است و تأثیر مستقیمی بر عملکرد، امنیت و طول عمر تجهیزات دارد. رعایت اصولی مانند جانمایی صحیح، مدیریت کابل‌ها، حفظ گردش مناسب هوا و استفاده از محفظه استاندارد، علاوه بر کاهش هزینه‌های نگهداری، فرآیند توسعه و عیب‌یابی را نیز ساده‌تر می‌کند.

در این مقاله با اهمیت چیدمان صحیح، تجهیزات موردنیاز، استانداردهای بین‌المللی و رایج‌ترین اشتباهات در آرایش رک آشنا شدیم. همچنین بررسی کردیم که انتخاب دستگاه‌های باکیفیت و اجرای اصولی زیرساخت، نقش مهمی در افزایش پایداری و بهره‌وری شبکه دارد.
