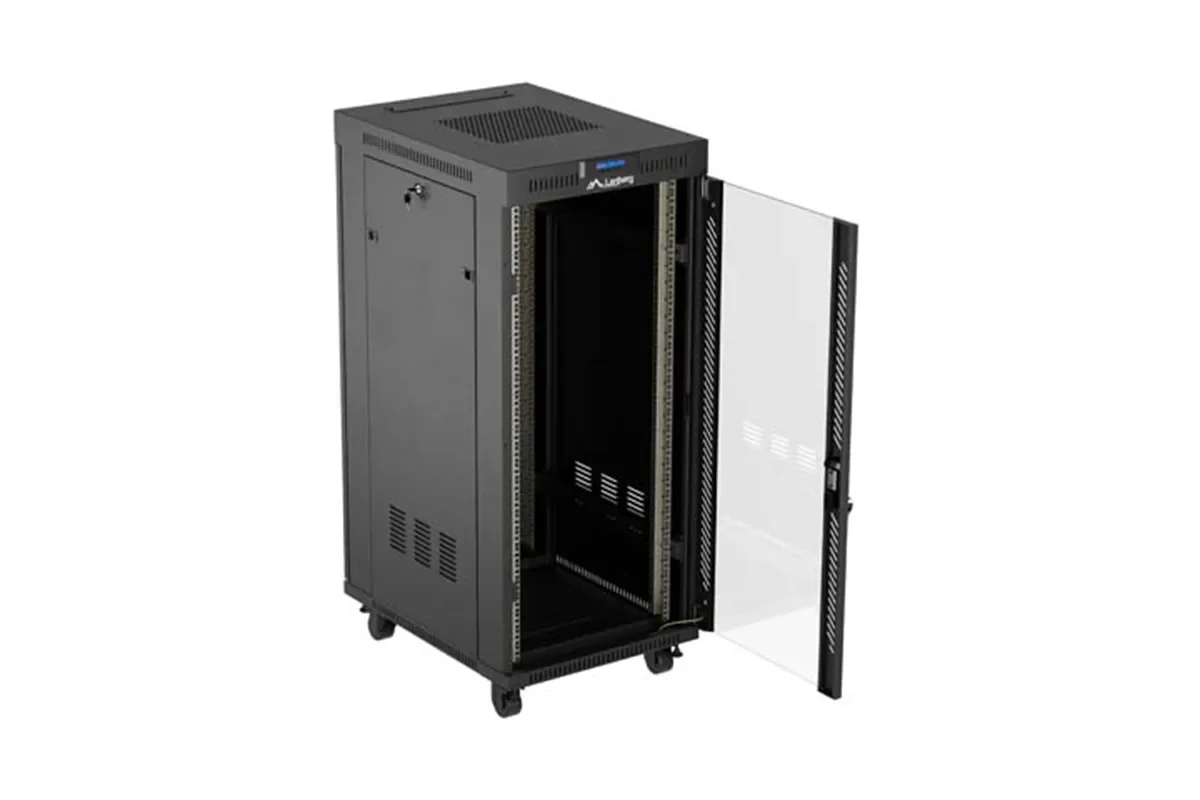

آموزش بستن رک شبکه

آموزش بستن رک شبکه یکی از مهم‌ترین مراحل راه‌اندازی یک زیرساخت ارتباطی استاندارد است که شامل نصب صحیح رک، چیدمان تجهیزات، مدیریت کابل‌ها و قرار دادن اصولی اجزای داخلی می‌شود. اگر محفظه رک به‌صورت اصولی نصب و آرایش شود، علاوه بر افزایش طول عمر دستگاه‌ها، باعث کاهش خرابی، بهبود تهویه و ساده‌تر شدن مدیریت اجزا خواهد شد. کیان داریا به‌عنوان یکی از بهترین تأمین‌کنندگان تجهیزات شبکه، انواع رک، تجهیزات جانبی و محصولات زیرساختی را با امکان خرید از آمازون برای پروژه‌های سازمانی و کسب‌وکارها ارائه می‌دهد.

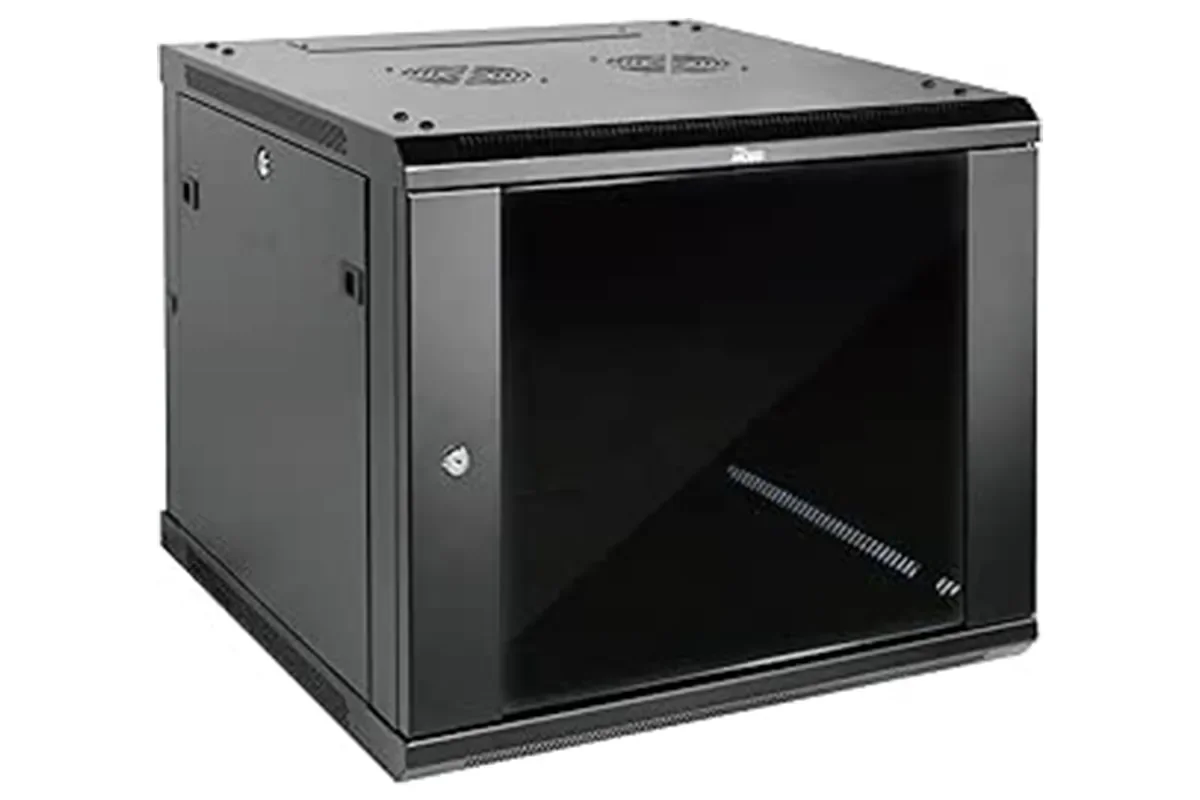

برای بستن اصولی محفظه باید عواملی مانند نوع رک، تعداد دستگاه‌ها، ظرفیت یونیت، نحوه کابل‌کشی و استانداردهای نصب بررسی شود. قبل از شروع کار، آشنایی با مفهوم رک شبکه چیست به شما کمک می‌کند انتخاب و نصب تجهیزات را دقیق‌تر انجام دهید.

جدول زیر یک نمای کلی از مراحل اصلی بستن محفظه را نشان می‌دهد:

بستن رک شبکه فقط قرار دادن دستگاه‌ها داخل یک کابینت فلزی نیست؛ بلکه یک فرآیند استاندارد برای ایجاد نظم، امنیت و پایداری در زیرساخت فناوری اطلاعات محسوب می‌شود.

اگر قصد دارید زیرساخت خود را ارتقا دهید، می‌توانید برای مشاهده محصولات و انتخاب مدل مورد نظر خود به صفحه خرید رک شبکه در تهران و بهترین برند رک شبکه مراجعه کنید.

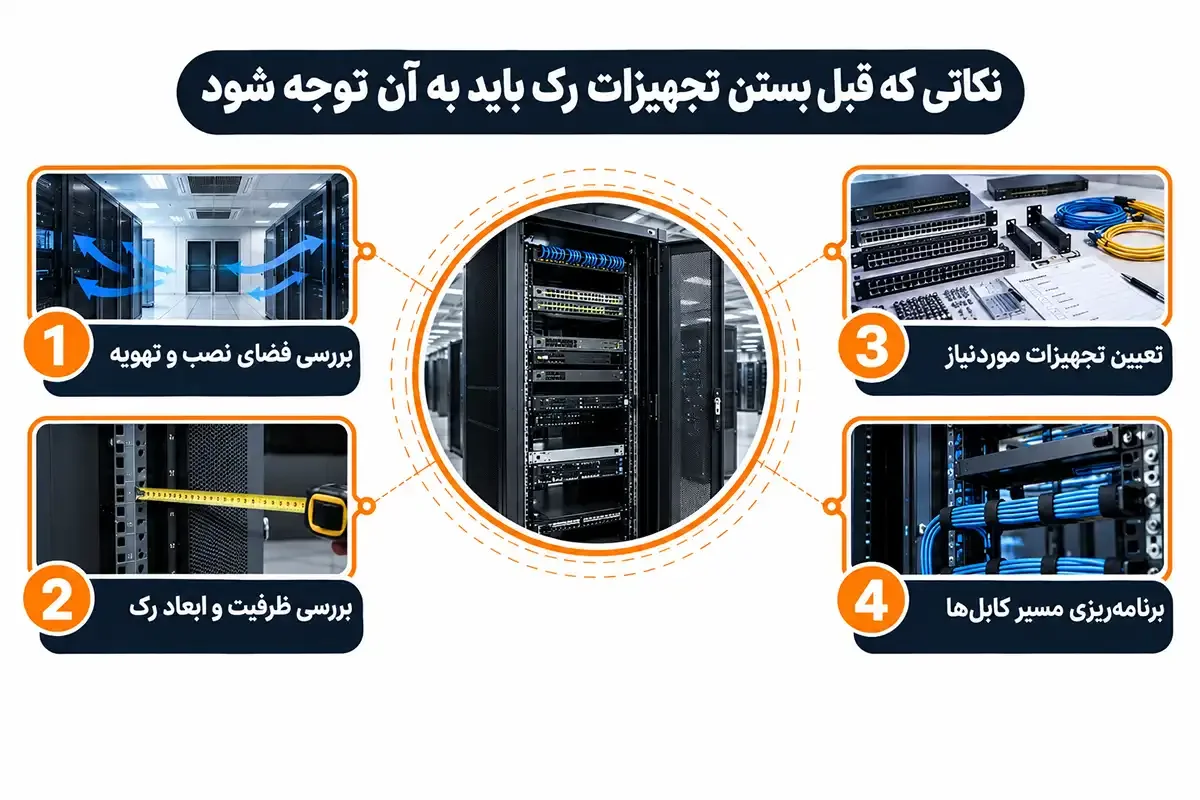

نکاتی که قبل از بستن تجهیزات رک باید به آن توجه شود

قبل از نصب اجزای داخلی، باید محل قرارگیری کابینت و نیازهای شبکه به‌طور کامل بررسی شود. بسیاری از مشکلاتی که در آینده برای تجهیزات ایجاد می‌شود، به دلیل نصب اولیه غیر اصولی است. انتخاب مکان نامناسب، نبود فضای کافی برای گردش هوا یا مدیریت ضعیف کابل‌ها می‌تواند باعث افزایش دما و کاهش عمر دستگاه‌ها شود.

در اولین مرحله باید مشخص شود چه تجهیزاتی قرار است داخل محفظه نصب شوند. برای مثال، یک شبکه کوچک ممکن است تنها به یک سوئیچ، پچ پنل و وسایل مدیریت کابل نیاز داشته باشد، اما یک سازمان بزرگ ممکن است به سرور، تجهیزات ذخیره‌سازی، فایروال و چندین سوئیچ مدیریتی نیاز داشته باشد.

اگر قصد تجهیز یا ارتقای زیرساخت خود را دارید، می‌توانید صفحه خرید رک شبکه را در کیان داریا مشاهده کرده و با مقایسه مدل‌ها، مناسب‌ترین گزینه را برای پروژه خود انتخاب کنید.

بررسی ظرفیت و ابعاد رک

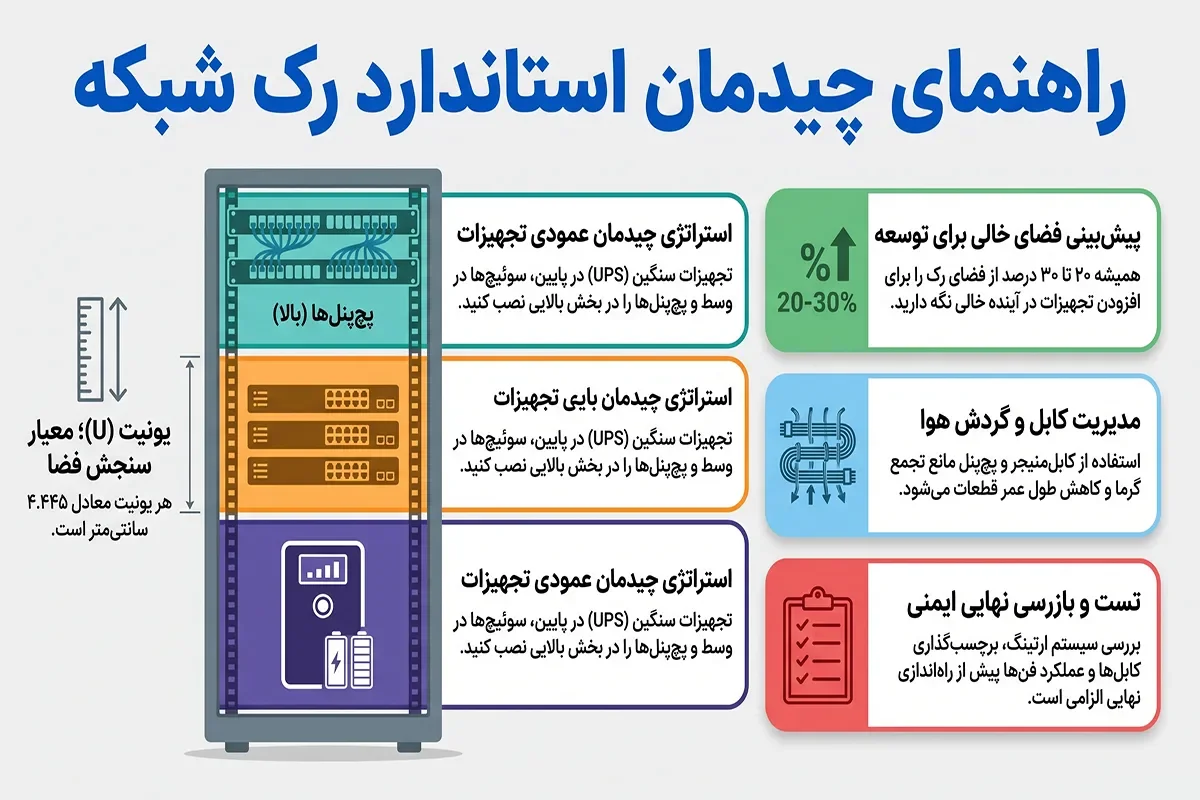

یکی از مهم‌ترین موارد در آموزش بستن رک شبکه، توجه به ظرفیت محفظه آن است. ظرفیت این کابینت‌ها معمولاً با واحد U (یونیت) مشخص می‌شود. هر یونیت برابر با ۴.۴۴۵ سانتی‌متر ارتفاع است و تعیین می‌کند چه تعداد وسایل داخل رک قابل نصب هستند.

به‌عنوان مثال:

برای انتخاب درست، نباید تنها دستگاه‌های فعلی را در نظر گرفت. کارشناسان حرفه‌ای معمولاً پیشنهاد می‌کنند حداقل ۲۰ تا ۳۰ درصد فضای خالی برای توسعه آینده داخل رک باقی بماند.

برای آشنایی بیشتر با اندازه‌ها، استانداردها و امنیت می‌توانید مقاله ابعاد استاندارد رک شبکه و قفل رک شبکه را مطالعه کنید.

اگر برای اتاق سرور یا پروژه‌های سازمانی به ظرفیت بالاتر نیاز دارید، می‌توانید صفحه خرید رک ایستاده را بررسی کرده و بر اساس تعداد یونیت، عمق و تجهیزات موردنیاز، گزینه مناسب را انتخاب کنید.

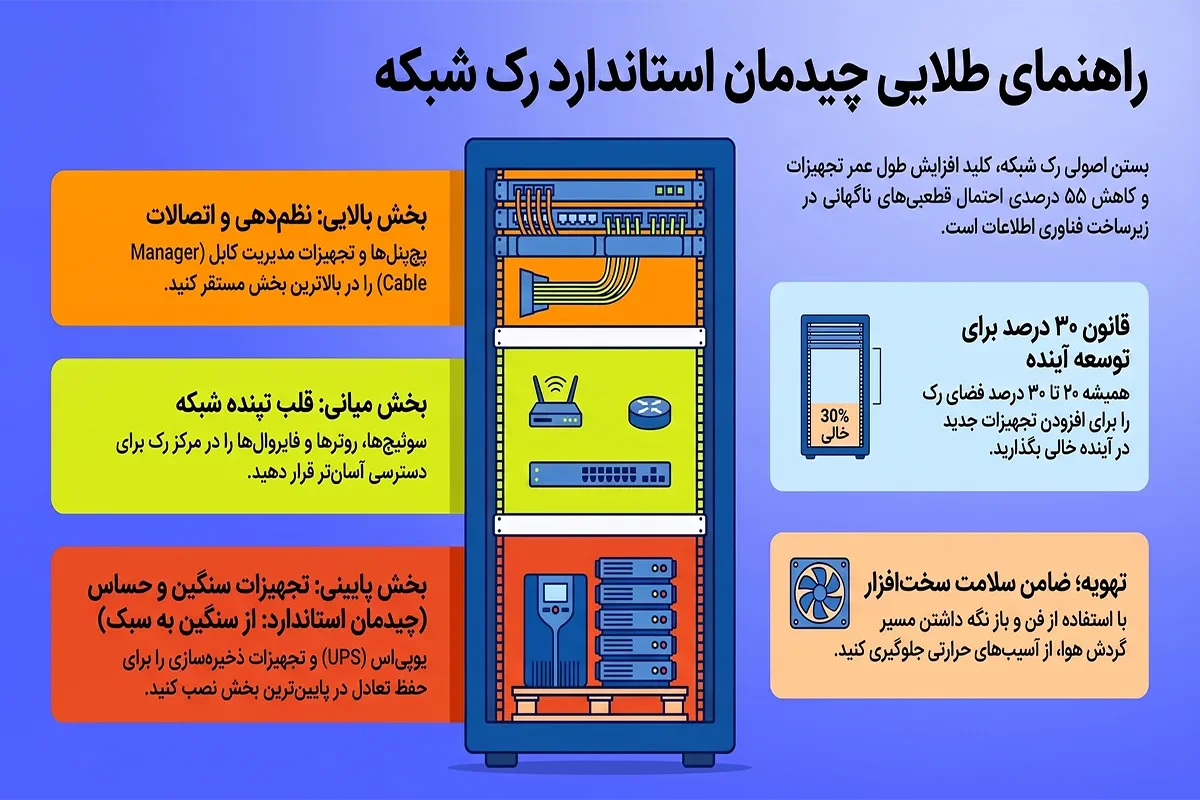

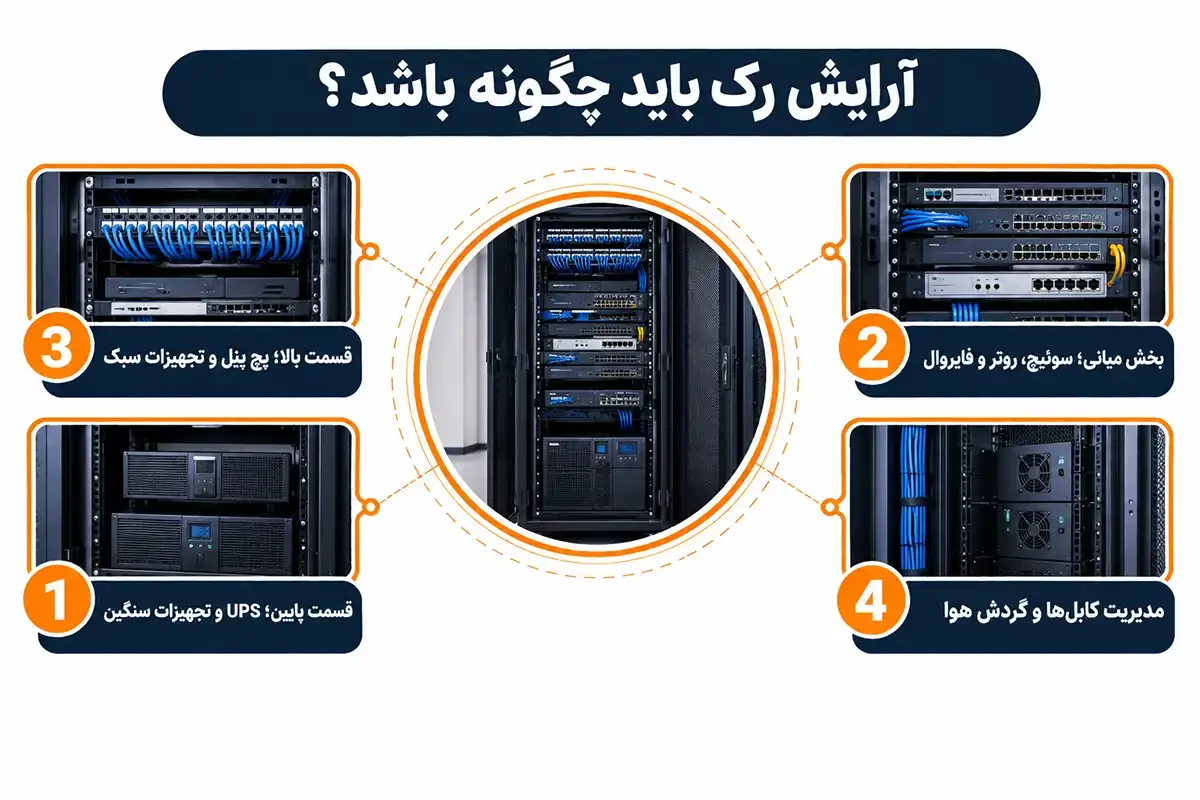

آرایش رک باید چگونه باشد؟

آرایش صحیح کابینت باعث می‌شود دستگاه‌ها عملکرد بهتری داشته باشند و مشکلات احتمالی سریع‌تر شناسایی شوند. در پروژه‌های حرفه‌ای معمولاً از استانداردهای مشخصی برای نصب اجزا استفاده می‌شود.

چیدمان پیشنهادی:

در بسیاری از سازمان‌ها از محصولات برندهای معتبر مانند سوئیچ سیسکو، سوئیچ هوآوی، سوئیچ جونیپر، سوئیچ آریستا و HPE آروبا استفاده می‌شود؛ زیرا این دستگاه‌ها امکانات مدیریتی پیشرفته و پایداری بالایی ارائه می‌کنند.

جهت آشنایی بهتر مقاله چیدمان رک شبکه را مطالعه کنید.

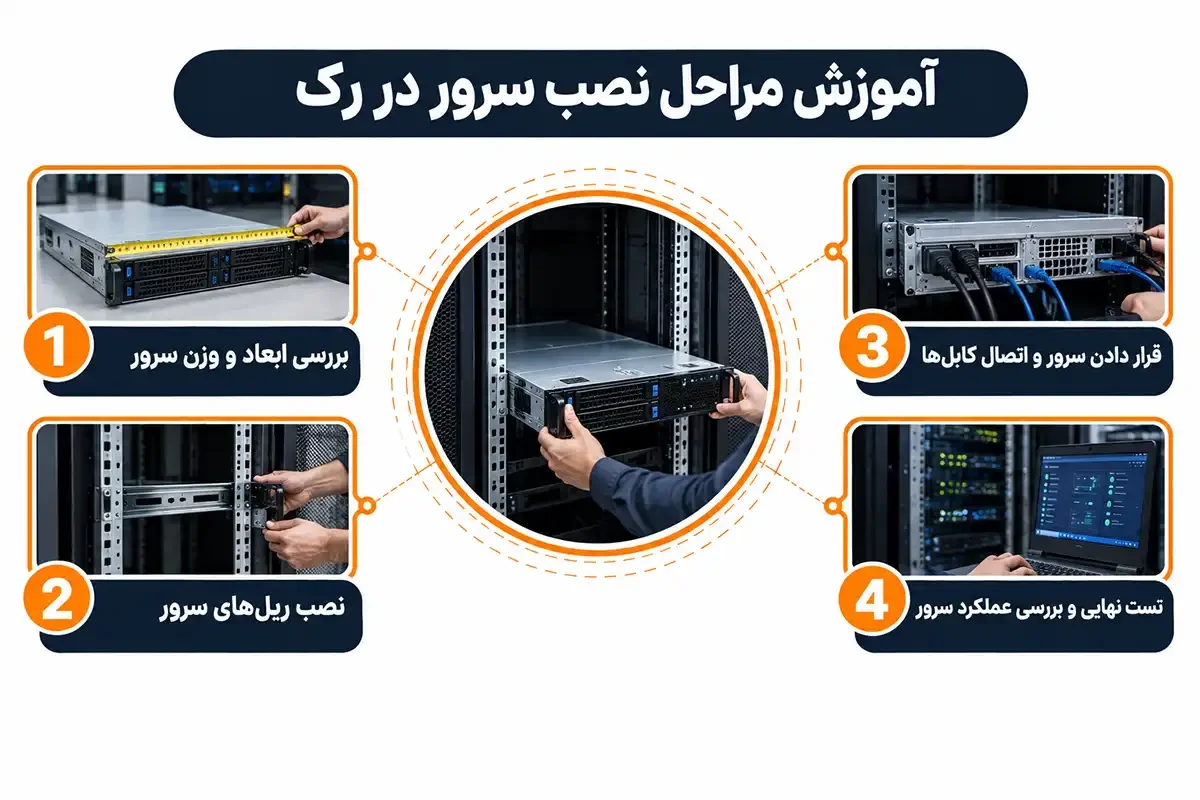

آموزش مراحل نصب سرور در رک

نصب سرور در محفظه یکی از حساس‌ترین مراحل در راه‌اندازی زیرساخت‌های سازمانی است؛ زیرا سرورها معمولاً وزن بالا، مصرف انرژی بیشتر و حساسیت بالاتری نسبت به سایر تجهیزات دارند. نصب غیر اصولی سرور می‌تواند باعث اختلال در جریان هوا کاهش طول عمر و آسیب به سخت‌افزار شود.

در آموزش بستن رک شبکه، نصب سرور باید پس از آماده‌سازی فضای داخلی انجام شود. قبل از قرار دادن سرور، باید ظرفیت، تحمل وزن، نوع ریل نصب و فضای موردنیاز برای تهویه بررسی شود.

مراحل اصلی نصب سرور در رک:

۱. بررسی ابعاد و وزن سرور

اولین مرحله، بررسی اندازه سرور و هماهنگی آن با رک است. بیشتر سرورهای رک‌مونت با استاندارد 19 اینچ طراحی می‌شوند، اما عمق و وزن آن‌ها می‌تواند متفاوت باشد.

قبل از نصب باید موارد زیر بررسی شود:

• تعداد یونیت موردنیاز سرور

• عمق محفظه و فضای پشت دستگاه

• وزن سرور و ظرفیت تحمل کابینت

• محل مناسب عبور کابل برق و شبکه

انتخاب رک با ظرفیت مناسب باعث می‌شود تجهیزات آینده بدون نیاز به تغییر زیرساخت نصب شوند.

۲. نصب ریل سرور

سرورهای رک‌مونت معمولاً با استفاده از ریل‌های مخصوص درون کابینت نصب می‌شوند. ریل‌ها باعث می‌شوند سرور به‌صورت ایمن در جای خود قرار گیرد و در صورت نیاز، امکان خارج کردن دستگاه برای تعمیرات وجود داشته باشد.

در این مرحله باید فاصله بین ریل‌ها دقیق تنظیم شود؛ زیرا نصب اشتباه می‌تواند باعث فشار به بدنه سرور یا مشکل در قرارگیری دستگاه شود.

۳. قرار دادن سرور و اتصال تجهیزات

پس از نصب ریل‌ها، سرور داخل محفظه قرار گرفته و اتصالات اصلی انجام می‌شود:

• اتصال کابل برق به PDU یا UPS

• اتصال کابل شبکه به سوئیچ

• اتصال کابل مدیریت سرور

• بررسی مسیر کابل‌ها

برای شبکه‌های سازمانی معمولاً سرورها در کنار سخت افزار ارتباطی مانند سوئیچ‌های مدیریتی، فایروال و تجهیزات ذخیره‌سازی نصب می‌شوند.

۴. تست نهایی سرور

پس از نصب فیزیکی، عملکرد دستگاه‌ها باید بررسی شود. کارشناسان شبکه معمولاً موارد زیر را تست می‌کنند:

• روشن شدن صحیح سرور

• عملکرد فن‌ها

• دمای داخلی کابینت

• وضعیت اتصال شبکه

• مدیریت کابل‌ها

تست نهایی قبل از بهره‌برداری، یکی از مهم‌ترین مراحل آموزش بستن رک شبکه است و از بسیاری از مشکلات آینده جلوگیری می‌کند.

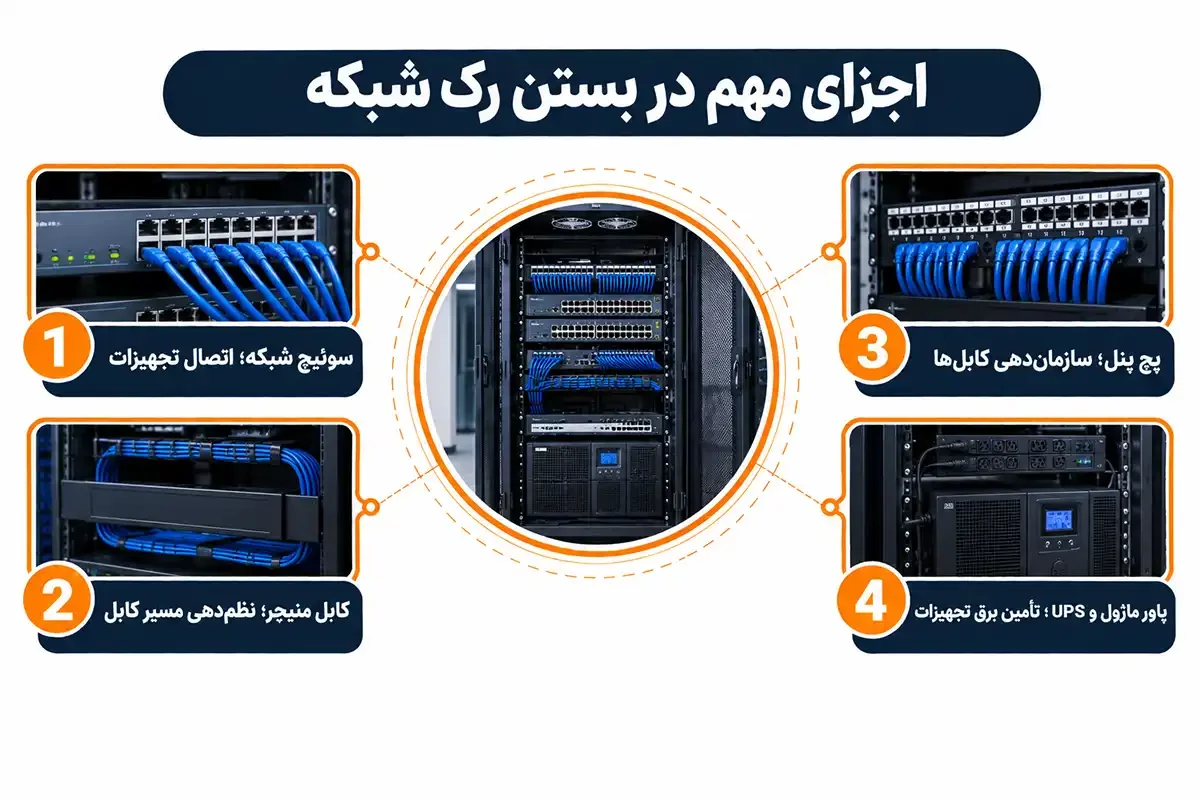

اجزای مهم در بستن رک شبکه

برای اینکه یک محفظه شبکه عملکرد مناسبی داشته باشد، تنها نصب کابینت کافی نیست.اجزای داخلی باید به‌صورت استاندارد انتخاب و نصب شوند. هرکدام از این اجزا نقش مهمی در امنیت، مدیریت و پایداری زیرساخت دارند.

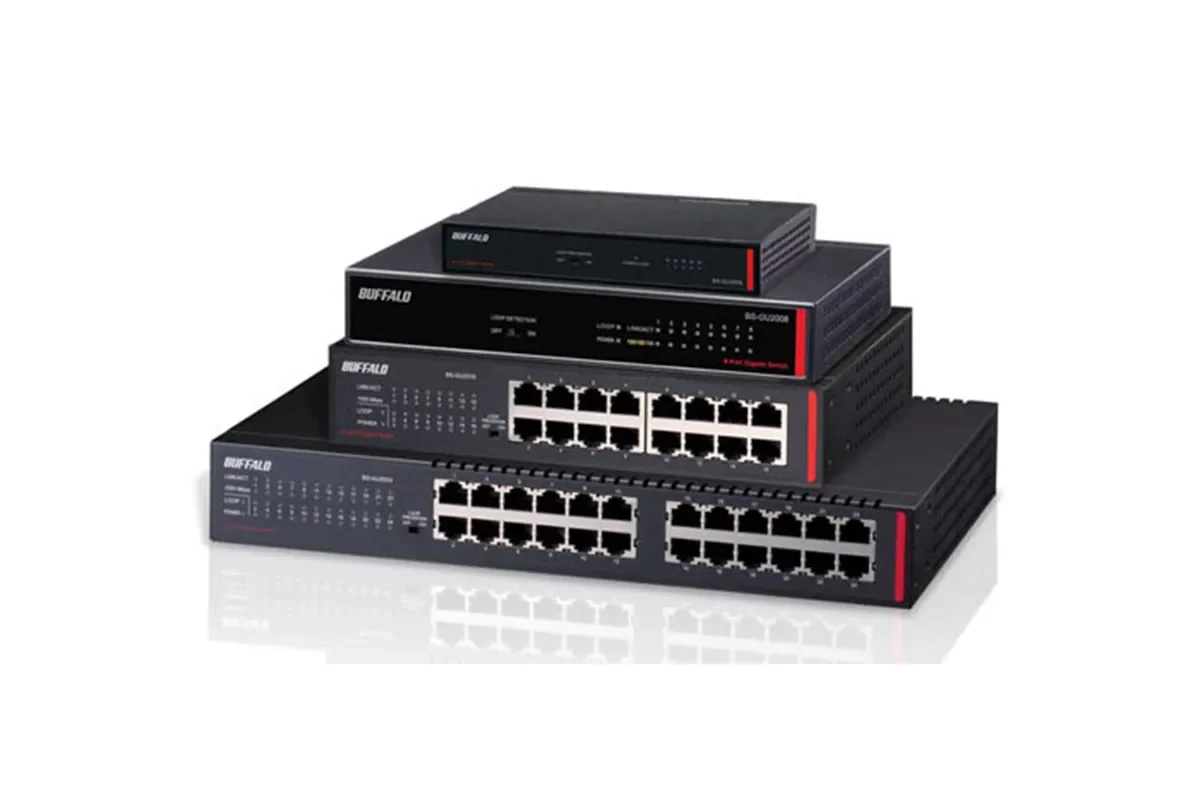

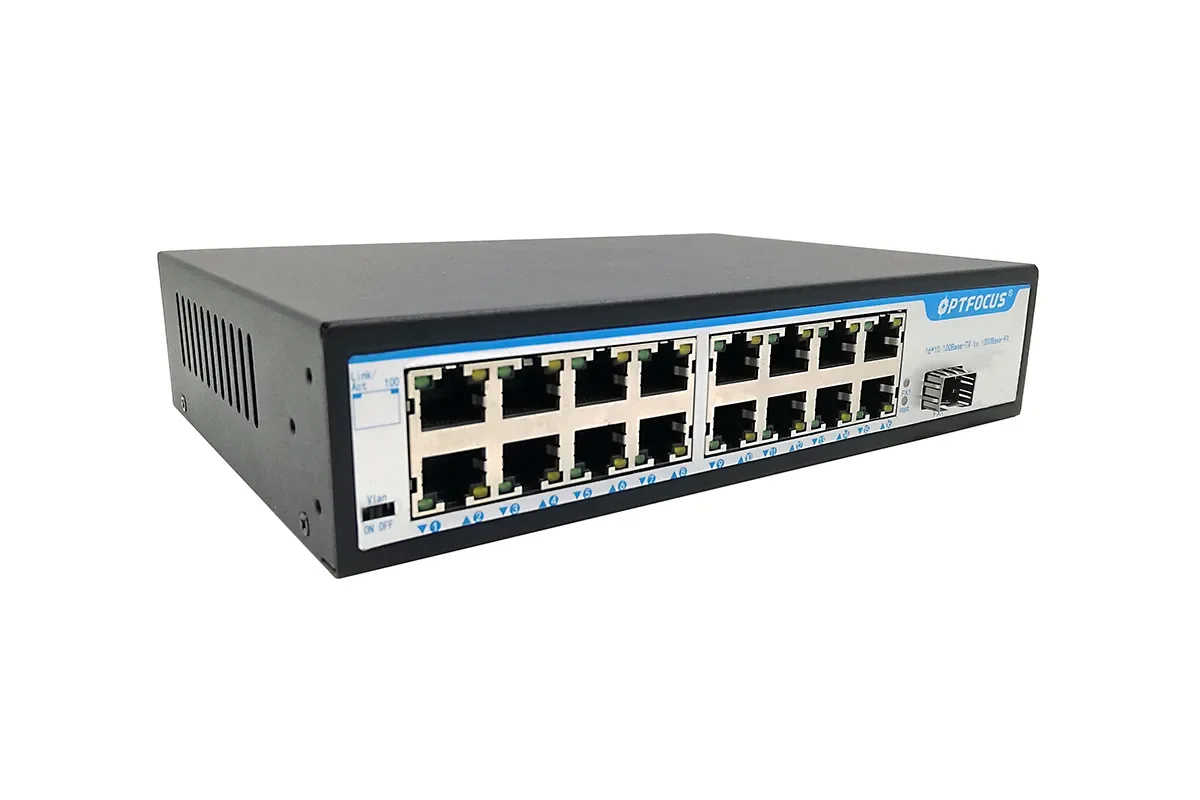

سوئیچ شبکه

سوئیچ یکی از اصلی‌ترین وسایل داخل کابینت محسوب می‌شود. این دستگاه ارتباط بین کاربران، سرورها، دوربین‌های تحت شبکه و سایر تجهیزات را برقرار می‌کند.

در پروژه‌های حرفه‌ای معمولاً از مدل‌هایی مانند:

سوئیچ سیسکو، سوئیچ هوآوی، سوئیچ جونیپر، سوئیچ آریستا، سوئیچ شبکه میکروتیک، سوئیچ فورتی نت، سوئیچ آلکاتل-لوسنت

استفاده می‌شود.

این دستگاه‌ها قابلیت‌هایی مانند VLAN، مدیریت ترافیک، کنترل دسترسی و افزایش امنیت را فراهم می‌کنند.

پچ پنل

پچ پنل یکی از مهم‌ترین اجزای مدیریت کابل در این محصولات است. کابل‌هایی که از نقاط مختلف ساختمان وارد اتاق زیرساخت می‌شوند، ابتدا به پچ پنل متصل شده و سپس به سوئیچ ارتباط داده می‌شوند.

استفاده از پچ پنل باعث می‌شود کابل‌ها مرتب‌تر باشند، تغییرات شبکه سریع‌تر انجام شود و خطاهای کابل‌کشی کاهش پیدا کند.

کابل منیجر

کابل‌های زیاد و بدون نظم می‌توانند باعث کاهش جریان هوا و افزایش دما شوند. کابل منیجر برای هدایت مسیر کابل‌ها و جلوگیری از آشفتگی استفاده می‌شود.

در رک‌های حرفه‌ای، مدیریت کابل یکی از مهم‌ترین بخش‌های طراحی محسوب می‌شود؛ زیرا دسترسی سریع‌تر و نگهداری آسان‌تر اجزا را فراهم می‌کند.

"Optimized cable management can enhance system availability... Improper cable management can lead to cable damage and failure."

«مدیریت بهینه کابل‌ها می‌تواند دسترس‌پذیری سیستم را افزایش دهد، در حالی که مدیریت نامناسب کابل‌ها ممکن است باعث آسیب به کابل‌ها و بروز خرابی شود.»

منبع: vertiv

پاور ماژول و UPS

تأمین برق پایدار برای تجهیزات اهمیت زیادی دارد. پاور ماژول برای توزیع برق بین اجزای داخلی استفاده می‌شود و UPS در زمان قطع برق، انرژی موردنیاز وسایل را تأمین می‌کند.

فن و تجهیزات تهویه رک

قسمت‌های مختلف شبکه هنگام فعالیت گرما تولید می‌کنند. اگر جریان هوای داخل مناسب نباشد، دمای تجهیزات افزایش یافته و احتمال خرابی بیشتر می‌شود.

برای جلوگیری از این مشکل مسیر ورود و خروج هوا بررسی و فن مناسب نصب شود.

خنک‌سازی مناسب یکی از مهم‌ترین عوامل افزایش عمر اجزای داخل کابینت است.

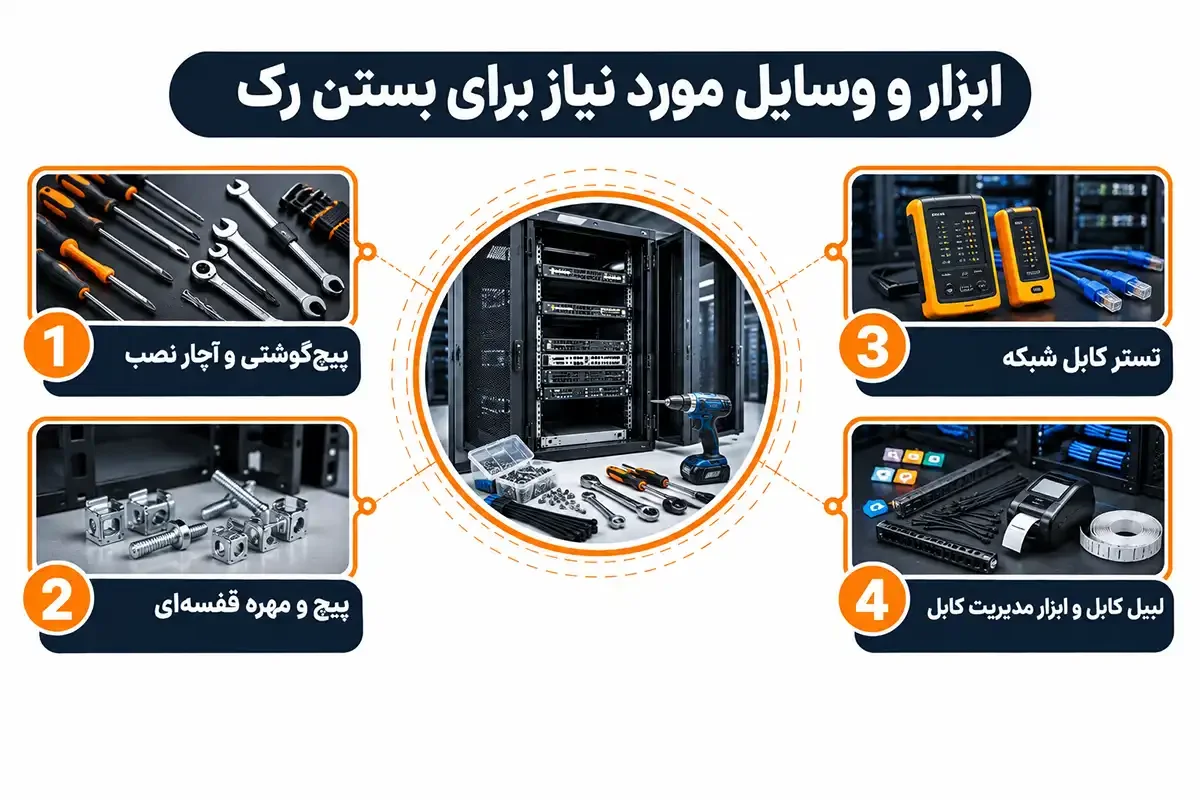

ابزار و وسایل مورد نیاز برای بستن رک

برای اجرای صحیح آموزش بستن رک شبکه، استفاده از ابزارهای مناسب باعث افزایش سرعت و کاهش خطا می‌شود.

ابزارهای اصلی موردنیاز عبارت‌اند از:

• پیچ‌گوشتی و آچار مخصوص

• پیچ و مهره قفسه‌ای

• تستر کابل شبکه

• لیبل کابل

• بست کمربندی یا تجهیزات مدیریت کابل

• ابزار پانچ پچ پنل

• تراز برای نصب دقیق

انتخاب ابزار مناسب باعث می‌شود نصب وسایل سریع‌تر، دقیق‌تر و مطابق استاندارد انجام شود.

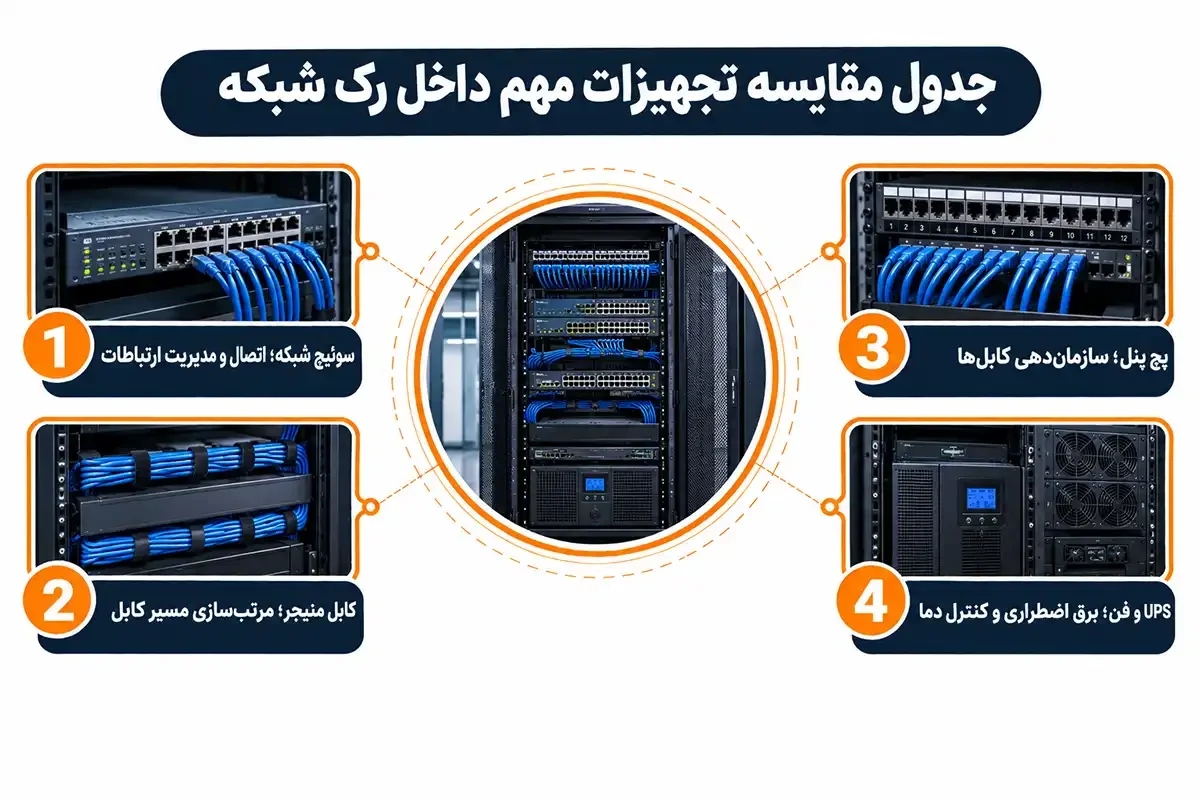

جدول مقایسه تجهیزات مهم داخل رک شبکه

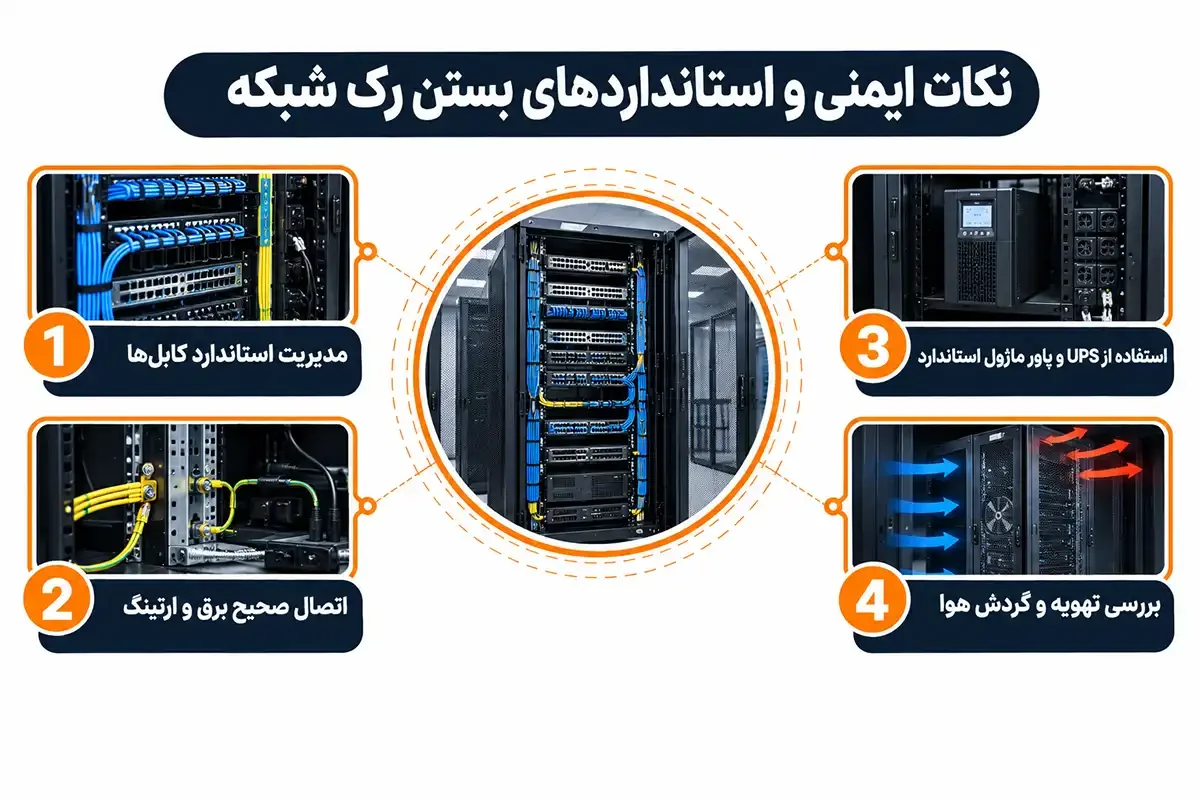

نکات ایمنی و استانداردهای بستن رک شبکه

رعایت نکات ایمنی در هنگام آموزش بستن رک شبکه اهمیت زیادی دارد؛ زیرا تجهیزات نصب‌شده داخل محفظه معمولاً ارزش بالایی دارند و هرگونه اشتباه در نصب، کابل‌کشی یا تأمین برق می‌تواند باعث آسیب سخت‌افزاری و ایجاد اختلال در عملکرد زیرساخت شود.

یک کابینت استاندارد باید علاوه بر نظم دستگاه‌ها، شرایط مناسبی برای تهویه، مدیریت کابل، دسترسی آسان و امنیت فیزیکی فراهم کند. بستن حرفه‌ای رک شبکه باعث کاهش هزینه‌های نگهداری، افزایش عمر وسابل و ساده‌تر شدن عیب‌یابی در آینده می‌شود.

طبق گزارش Uptime Institute Global Data Center Survey 2023، حدود ۵۵ درصد از اپراتورهای دیتاسنتر اعلام کرده‌اند که در سه سال گذشته حداقل یک قطعی را تجربه کرده‌اند. این موضوع نشان می‌دهد مدیریت صحیح زیرساخت فیزیکی، تجهیزات، سیستم برق و خنک‌سازی تا چه اندازه در پایداری سرویس‌ها اهمیت دارد.

رعایت استاندارد کابل‌کشی داخل رک

یکی از مهم‌ترین بخش‌های بستن این محصولات، مدیریت صحیح کابل‌ها است. کابل‌های نامرتب علاوه بر ایجاد ظاهر نامناسب، می‌توانند مسیر گردش هوا را محدود کرده و باعث افزایش دمای داخلی شوند.

در پروژه‌های حرفه‌ای معمولاً کابل‌های برق و دیتا از مسیرهای جداگانه عبور داده می‌شوند تا احتمال ایجاد نویز کاهش پیدا کند. همچنین استفاده از تجهیزات مدیریت کابل مانند کابل منیجر و پچ پنل باعث می‌شود تغییرات آینده با سرعت بیشتری انجام شود.

کابل‌کشی استاندارد یکی از مهم‌ترین عوامل افزایش قابلیت اطمینان سخت افزار داخل محفظه محسوب می‌شود.

اهمیت ارتینگ و تأمین برق استاندارد

یکی از بخش‌های مهم در آموزش بستن رک شبکه، توجه به سیستم برق و ارتینگ است. قطعات شبکه و سرورها باید به منبع برق پایدار متصل شوند تا احتمال آسیب ناشی از نوسانات کاهش پیدا کند.

استفاده از UPS، پاور ماژول استاندارد و اتصال صحیح ارت می‌تواند از دستگاه‌ها در برابر مشکلات برق محافظت کند.

در یک زیرساخت حرفه‌ای، برق‌رسانی باید به شکلی طراحی شود که در صورت افزایش تجهیزات یا توسعه آینده، نیاز به تغییرات اساسی وجود نداشته باشد.

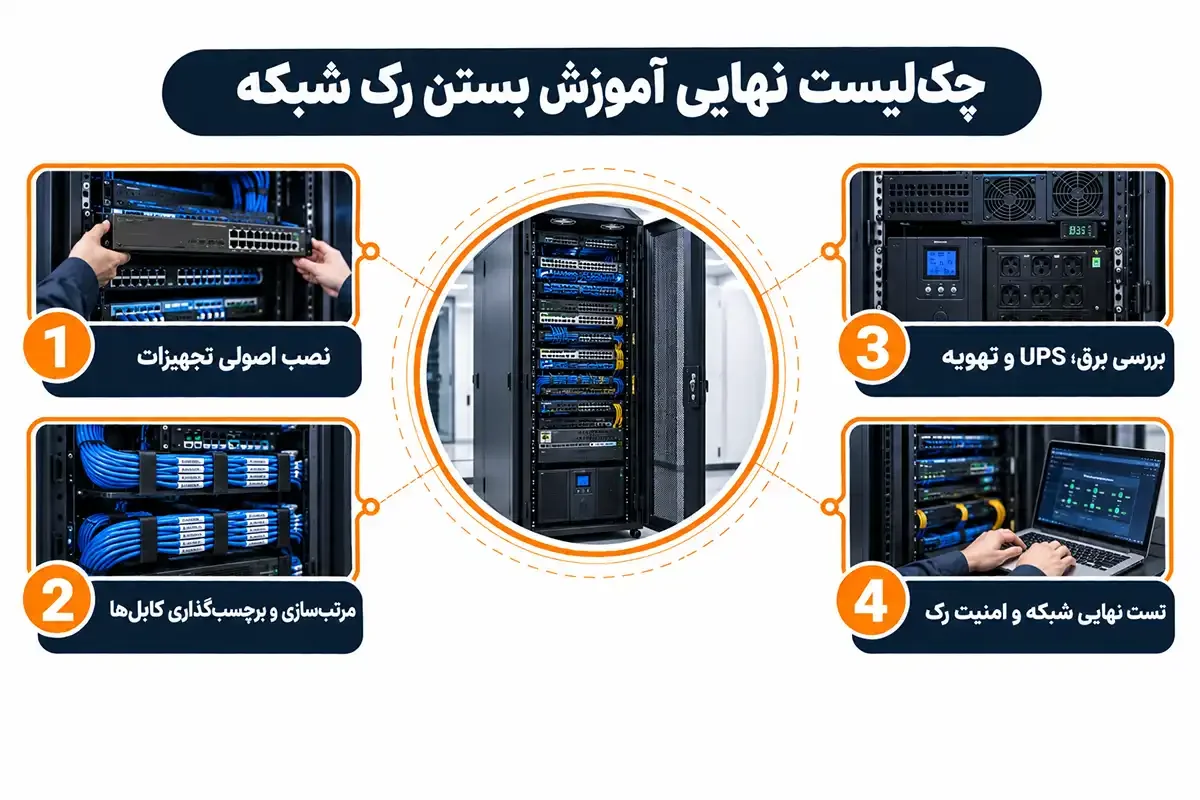

چک‌لیست نهایی آموزش بستن رک شبکه

قبل از تحویل نهایی، بررسی موارد زیر ضروری است:

✅ اجزا به‌صورت اصولی نصب شده‌اند

✅ کابل‌ها مرتب و لیبل‌گذاری شده‌اند

✅ مسیر جریان هوا باز است

✅ سیستم برق و UPS بررسی شده است

✅ قفل و امنیت فیزیکی بررسی شده است

✅ تست نهایی شبکه انجام شده است

بررسی این موارد قبل از راه‌اندازی نهایی، از بسیاری از مشکلات فنی و هزینه‌های اضافی جلوگیری می‌کند.

جمع‌بندی

در این مقاله بررسی کردیم که آموزش بستن رک شبکه تنها به قرار دادن تجهیزات داخل یک کابینت محدود نمی‌شود، بلکه شامل مجموعه‌ای از مراحل تخصصی مانند انتخاب محفظه مناسب، نصب صحیح دستگاه‌ها، مدیریت کابل، کنترل دما و رعایت استانداردهای ایمنی است.

یک محفظه استاندارد می‌تواند باعث افزایش نظم، کاهش زمان عیب‌یابی و افزایش عمر مفید اجزای زیرساخت ارتباطی شود.

کیان داریا با ارائه انواع تجهیزات شبکه، رک‌های استاندارد و مشاوره تخصصی، یکی از بهترین مجموعه‌ها برای تأمین تجهیزات موردنیاز پروژه‌های کوچک تا سازمانی است.

همین حالا تجهیزات رک شبکه موردنیاز خود را با اطمینان از اصالت کالا و کیفیت مناسب از کیان داریا تهیه کنید. برای دریافت مشاوره رایگان و انتخاب تجهیزات متناسب با نیازتان، با شماره 09101888726 تماس بگیرید.

سوالات متداول درباره آموزش بستن رک شبکه

بستن رک شبکه شامل چه مراحلی است؟

بستن این محصولات شامل انتخاب محل مناسب، نصب کابینت، قرار دادن سخت افزار، مدیریت کابل‌ها، اتصال برق، تنظیم تهویه و انجام تست نهایی است. اجرای صحیح این مراحل باعث ایجاد یک زیرساخت مرتب و پایدار می‌شود.

بهترین ترتیب نصب تجهیزات داخل رک چگونه است؟

بهترین روش این است که دستگاه‌های سنگین مانند UPS و تجهیزات ذخیره‌سازی در بخش پایین قرار بگیرند، قطعات ارتباطی مانند سوئیچ در بخش میانی نصب شوند و وسایل مدیریت کابل در قسمت مناسب قرار گیرند.

برای نصب سرور در رک به چه نکاتی باید توجه کرد؟

در زمان نصب سرور باید ظرفیت، وزن دستگاه، نوع ریل، فضای تهویه و مسیر کابل‌ها بررسی شود. نصب نادرست سرور می‌تواند باعث ایجاد فشار مکانیکی یا مشکلات حرارتی شود.

آیا می‌توان رک را بدون تجهیزات مدیریت کابل نصب کرد؟

از نظر فنی امکان‌پذیر است، اما برای پروژه‌های حرفه‌ای توصیه نمی‌شود. نبود کابل منیجر و مدیریت صحیح کابل‌ها باعث کاهش نظم، دشوار شدن تعمیرات و افزایش احتمال خطا می‌شود.
