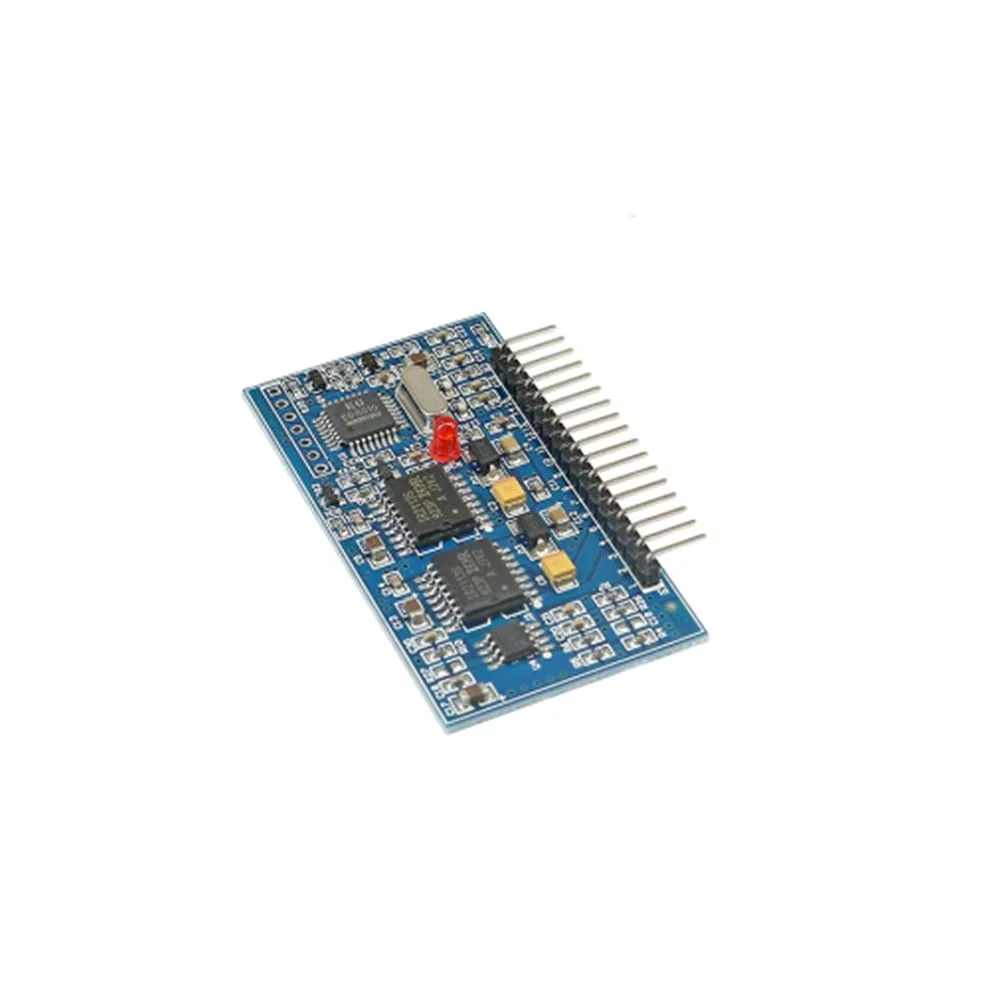

ماژول درایور برد اینورتر موج سینوسی خالص Lysee EGS002 "EG8010 + IR2110" + LCD - (رنگ: ماژول)

EG8010 یک تراشه ژنراتور اینورتر موج سینوسی خالص دیجیتال با عملکرد بسیار خوب است که کنترل زمان مرده خود را به همراه دارد. این تراشه در ساختار تبدیل توان DC-DC-AC دو مرحله ای یا معماری تقویت کننده ترانسفورماتور فرکانس توان DC-AC تک مرحله ای استفاده می شود. یک نوسان ساز کریستالی 12 مگاهرتزی خارجی برای دستیابی به دقت بالا و اعوجاج هارمونیکی بسیار کم، ASIC اینورتر موج سینوسی خالص 50 هرتز یا 60 هرتز مورد نیاز است. این تراشه از فناوری CMOS استفاده می کند، یکپارچه سازی داخلی ژنراتور سینوسی SPWM، مدار کنترل زمان مرده، محدوده فاکتور ضرب، مدار استارت نرم، مدار محافظت، رابط ارتباط سریال RS232 و یک ماژول درایور LCD سریال 1602 را داراست. ویژگی ها: - منبع تغذیه تک 5 ولت - تنظیم پین چهار نوع فرکانس خروجی موج سینوسی خالص: فرکانس ثابت 50 هرتز موج سینوسی خالص. فرکانس ثابت 60 هرتز موج سینوسی خالص. فرکانس موج سینوسی خالص 0-100 هرتز قابل تنظیم است. فرکانس موج سینوسی خالص 0-400 هرتز قابل تنظیم است. - مدولاسیون تک قطبی و دو قطبی - دارای کنترل باند مرده، تنظیم پین 4 زمان مرده: زمان مرده 300 نانوثانیه. زمان مرده 500 نانوثانیه. زمان مرده 1.0 میکروثانیه. زمان مرده 1.5 میکروثانیه - نوسان ساز کریستالی خارجی 12 مگاهرتز - فرکانس حامل PWM 23.4 کیلوهرتز - حفاظت در برابر ولتاژ بیش از حد، ولتاژ کم، جریان بیش از حد و گرمای بیش از حد - تنظیم پین حالت استارت نرم زمان پاسخ 1S - ارتباط سریال برای تنظیم ولتاژ خروجی، فرکانس و سایر پارامترها خارجی - پورت سریال خارجی 128 * 32 ماژول LCD 1602 ولتاژ، فرکانس، دما و جریان الکتریکی اینورتر و سایر اطلاعات را نمایش می دهد. کاربردها: - اینورتر موج سینوسی خالص تک فاز - اینورتر PV - اینورتر بادی - سیستم UPS منبع تغذیه بدون وقفه - سیستم ژنراتور دیجیتال - توان IF - کنترل کننده سرعت موتور تک فاز - اینورتر تک فاز - دیمر موج سینوسی - تنظیم کننده موج سینوسی - ژنراتور موج سینوسی توضیحات LCD: توجه:
