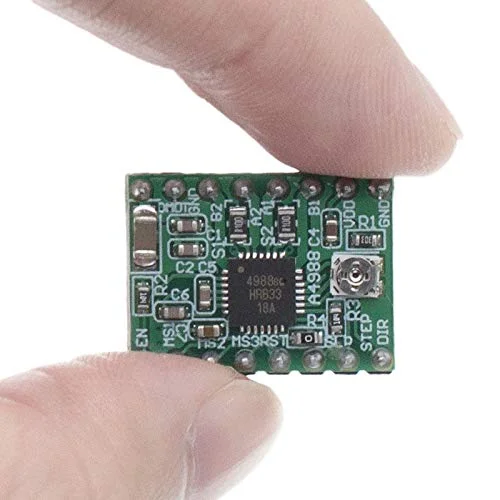

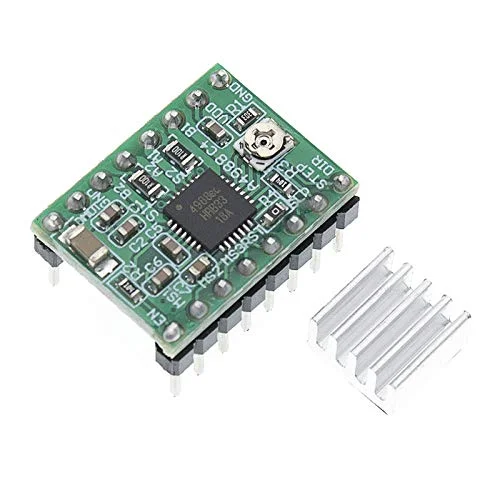

100 عدد ماژول A4988 CNC لوازم جانبی قطعات پرینتر سه بعدی Reprap pololu ماژول درایور موتور پله ای با هیت سینک برای رمپ 1.4

A4988 یک درایور موتور میکرو استپینگ کامل با مترجم داخلی برای عملکرد آسان است. این محصول در حالت های استپ کامل، نصف، 1/4، 1/8 و 1/16 موجود است که موتورهای پله ای دوقطبی را به کار می اندازد، ظرفیت درایو خروجی تا 35 ولت و 2 ± آمپر. A4988 شامل یک تنظیم کننده جریان زمان خاموش ثابت است، تنظیم کننده در حالت های زوال آهسته یا ترکیبی. مبدل A4988 کلید پیاده سازی آسان است. تا زمانی که ورودی "step" یک پالس را وارد کند، موتور یک میکرو استپ را می راند. هیچ جدول توالی فاز، خطوط کنترل فرکانس بالا یا رابط های پیچیده ای برای برنامه ریزی وجود ندارد. رابط A4988 برای ریزپردازنده های پیچیده ای که در دسترس نیستند یا بیش از حد بارگذاری شده اند بسیار مناسب است. در عملیات میکرو استپ، کنترل برش A4988 به طور خودکار حالت زوال جریان (آهسته یا ترکیبی) را انتخاب می کند. در حالت زوال ترکیبی، دستگاه در ابتدا روی یک زمان خاموشی ثابت در مقداری زوال سریع تنظیم می شود، سپس بقیه زمان خاموشی زوال آهسته. طرح کنترل جریان زوال ترکیبی منجر به کاهش نویز صوتی موتور، افزایش دقت استپ و کاهش مصرف انرژی می شود. مدار کنترل یکسو کننده همزمان داخلی برای بهبود مصرف انرژی عملکرد مدولاسیون عرض پالس (PWM) ارائه شده است. حفاظت مدار داخلی شامل: خاموش شدن حرارتی با هیسترزیس، قفل ولتاژ پایین (UVLO) و حفاظت جریان متقاطع است. توالی قدرت ویژه. بسته QFN نصب سطحی A4988 (ES)، اندازه 5 میلی متر × 5 میلی متر، ارتفاع کلی اسمی بسته 0.90 میلی متر، با یک پد در معرض برای اتلاف حرارت بیشتر. این بسته Pb (پسوند-T) است، با آبکاری قاب سربی قلع مات 100٪. ویژگی ها و مزایا · RDS کم (روشن) خروجی · تشخیص / انتخاب خودکار حالت زوال جریان · ترکیب با حالت های زوال جریان آهسته · یکسو سازی همزمان برای اتلاف کم انرژی · UVLO داخلی · حفاظت جریان متقاطع · منبع تغذیه منطقی سازگار با 3.3 و 5 ولت · Th
