تعمیر سوئیچ شبکه

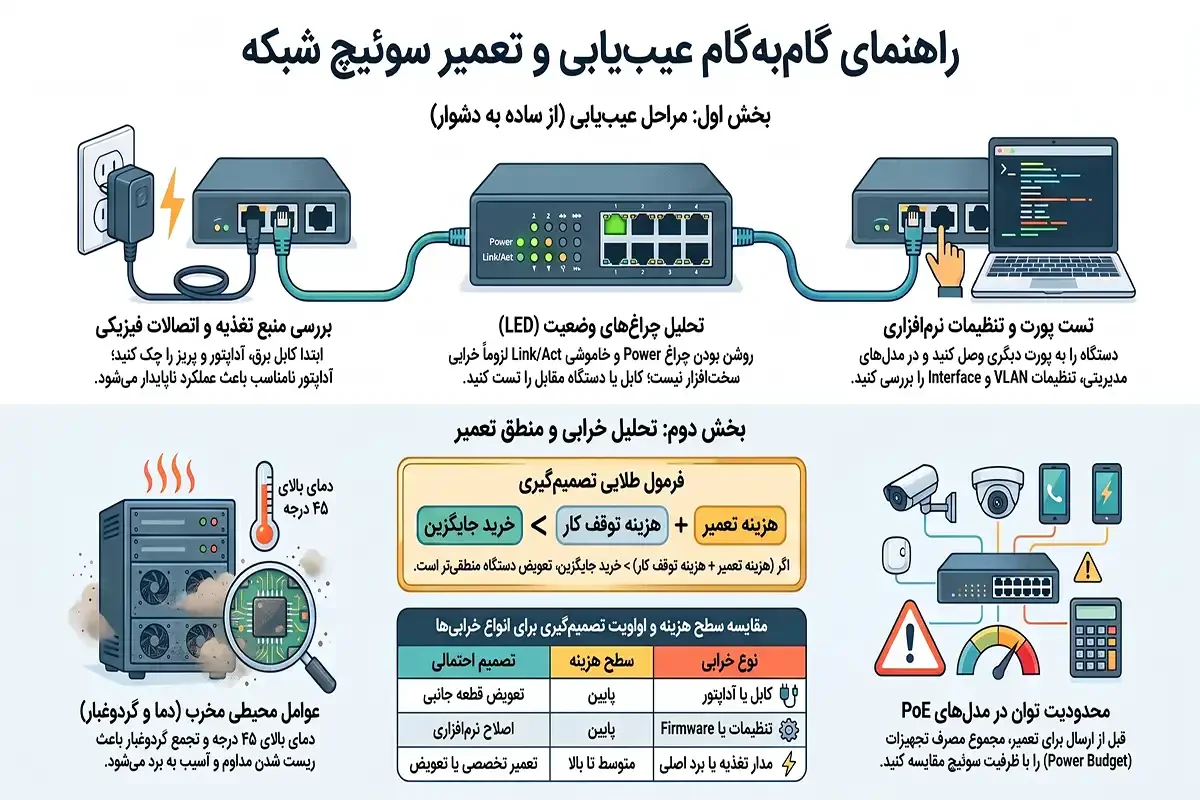

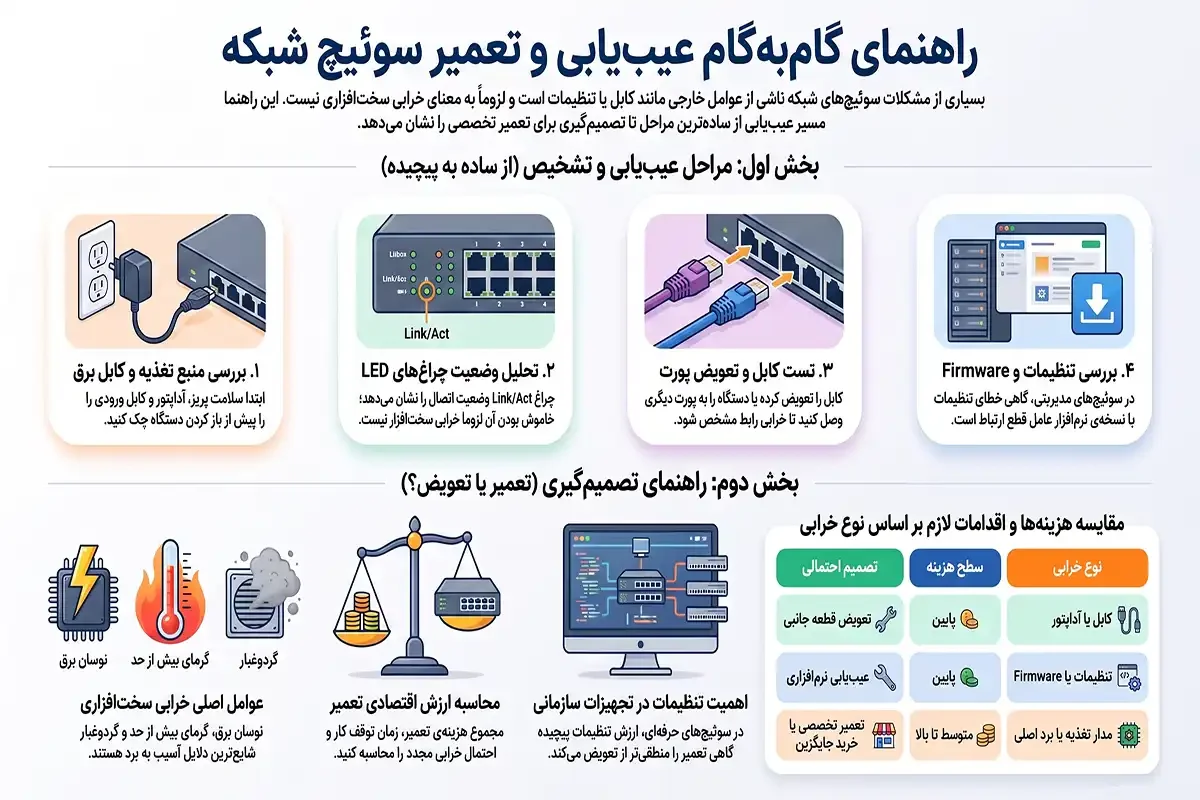

برای عیب‌یابی بهتر است از ساده‌ترین احتمال شروع کنید و فقط در صورت نیاز سراغ بررسی‌های تخصصی‌تر بروید. این روش هم زمان کمتری می‌گیرد و هم احتمال آسیب بیشتر به دستگاه را پایین می‌آورد.

تعمیر سوئیچ شبکه از عیب‌یابی شروع می‌شود؛ زیرا هر قطعی یا خاموشی به معنی خرابی سخت‌افزاری نیست.

1. بررسی منبع تغذیه

زمانی که دستگاه هیچ چراغی ندارد، اولین مظنون خود برد نیست؛ برق ورودی را بررسی کنید.

کابل برق، آداپتور، پریز و در مدل‌های دارای منبع تغذیه خارجی، مشخصات آداپتور را کنترل کنید. استفاده از آداپتوری با ولتاژ یا آمپراژ نامناسب می‌تواند باعث روشن نشدن یا عملکرد ناپایدار شود.

HPE نیز در راهنماهای عیب‌یابی خود توصیه می‌کند هنگام خاموش بودن چراغ Power، ابتدا اتصال برق و کابل ورودی بررسی شود و در صورت نیاز دستگاه با کابل یا پریز دیگری آزمایش شود.

اگر با وجود برق سالم، هیچ چراغی روشن نمی‌شود، احتمال خرابی منبع تغذیه داخلی یا مدار Power بیشتر می‌شود. در این مرحله بهتر است از باز کردن دستگاه بدون دانش فنی خودداری کنید.

2. بررسی LEDها

چراغ‌های روی بدنه اطلاعات خوبی درباره وضعیت دستگاه می‌دهند. برای مثال، LED مربوط به Link/Act معمولاً وضعیت برقراری ارتباط و تبادل داده را نشان می‌دهد.

چنانچه چراغ Power روشن است اما چراغ یک رابط روشن نمی‌شود، این موضوع به‌تنهایی خرابی سخت‌افزار را ثابت نمی‌کند. ممکن است کابل قطع باشد یا دستگاه طرف مقابل خاموش باشد.

برای تشخیص، یک وسیله سالم را با یک کابل سالم به همان رابط وصل کنید. اگر چراغ فعال شد، احتمالاً مشکل از اتصال قبلی بوده است.

3. تست کابل شبکه

کابل یکی از اولین مواردی است که باید بررسی شود. یک کابل آسیب‌دیده، سوکت خراب یا Crimp نامناسب می‌تواند باعث قطع ارتباط شود.

برای تست، کابل فعلی را با نمونه‌ای که از سالم بودن آن مطمئن هستید عوض کنید. در صورتی که ارتباط برقرار شد، نیازی به تعمیر دستگاه وجود ندارد.

اگر Cable Tester در اختیار دارید، سیم‌های داخلی و ترتیب اتصال آن‌ها را نیز بررسی کنید.

4. آزمایش یک رابط دیگر

فرض کنید کامپیوتر به رابط شماره 4 متصل است و ارتباط برقرار نمی‌شود. همان کابل و کامپیوتر را به رابط شماره 5 وصل کنید.

اگر درگاه جدید بدون مشکل کار کرد، احتمال خرابی رابط قبلی وجود دارد. البته در مدل‌های مدیریتی باید وضعیت Interface نیز بررسی شود؛ احتمال دارد رابط از طریق Configuration غیرفعال شده باشد.

5. بررسی تنظیمات

در تجهیزات مدیریتی، خرابی همیشه فیزیکی نیست. ممکن است یک VLAN حذف شده باشد، Interface خاموش شده باشد یا تنظیمات STP و LACP باعث تغییر مسیر ارتباط شده باشند.

در این شرایط، ابتدا آخرین تغییرات انجام‌شده را بررسی کنید. اگر مشکل بلافاصله پس از تغییر Configuration ایجاد شده، احتمال خطای تنظیمات بیشتر است.

در بعضی مدل‌های سوئیچ HPE-Aruba ابزارهای تشخیصی برای تست کابل، Interface و PoE نیز وجود دارد. این ابزارها می‌توانند قبل از مراجعه به تعمیرکار، اطلاعات دقیق‌تری درباره وضعیت اتصال ارائه کنند.

6. راه‌اندازی مجدد

گاهی دستگاه به دلیل یک خطای موقت نرم‌افزاری یا وضعیت غیرعادی، درست کار نمی‌کند. یک Power Cycle می‌تواند مشخص کند مشکل موقتی است یا خیر.

البته Restart با Factory Reset تفاوت دارد. راه‌اندازی مجدد تنظیمات را پاک نمی‌کند، اما بازگرداندن به تنظیمات کارخانه می‌تواند VLANها، IP مدیریتی و سایر Configurationها را حذف کند.

قبل از Factory Reset حتماً از تنظیمات Backup بگیرید.

7. بررسی Firmware

چنانچه ایراد پس از Upgrade یا تغییر نرم‌افزار ایجاد شده، نسخه Firmware را بررسی کنید. نسخه فعلی Firmware و آخرین تغییرات انجام‌شده را ثبت کنید و قبل از Downgrade یا Upgrade، سازگاری نسخه‌ها و دستورالعمل سازنده را بررسی کنید.

اگر دستگاه در محیط کاری فعال است، Firmware را بدون برنامه‌ریزی قبلی به‌روزرسانی نکنید. حتی یک Restart چند دقیقه‌ای می‌تواند برای یک مجموعه اداری یا فروشگاه، قطع سرویس ایجاد کند.

نتایج راهنماهای تخصصی نیز تأکید می‌کنند که برای عیب‌یابی سوئیچ شبکه، ابتدا باید مشخص شود مشکل در کدام بخش از مدل OSI رخ داده است. برای مثال، FS در راهنمای عیب‌یابی سوئیچ‌های شبکه می‌نویسد:

“When a switch fails, it's crucial to determine which layer of the OSI model the problem originates from to effectively troubleshoot and resolve the issue.”

یعنی: هنگامی که یک سوئیچ دچار خرابی می‌شود، تعیین اینکه مشکل از کدام لایه مدل OSI ناشی شده است، برای عیب‌یابی و رفع مؤثر آن حیاتی است.

این نکته در تعمیر سوئیچ شبکه اهمیت زیادی دارد؛ چون هر اختلالی الزاماً به خرابی سخت‌افزار مربوط نیست.

دلایل خراب شدن سوئیچ شبکه

سوئیچ معمولاً به یک دلیل مشخص از کار نمی‌افتد؛ برق، گرما، کابل، PoE و حتی یک تغییر ساده در تنظیمات می‌توانند منشأ مشکل باشند.

نوسان برق

نوسان برق، خاموش و روشن شدن مکرر و استفاده از منبع تغذیه نامناسب می‌تواند به بخش Power آسیب بزند.

زمانی که دستگاه بعد از قطعی برق دیگر روشن نمی‌شود، قبل از هر چیز باید منبع تغذیه بررسی شود. در مدل‌هایی که آداپتور خارجی دارند، تست با آداپتور سازگار و سالم می‌تواند مشخص کند ایراد از بیرون دستگاه است یا داخل آن.

گرمای زیاد

تجهیزی که ساعت‌ها بدون وقفه کار می‌کند، گرما تولید می‌کند. اگر دریچه‌های تهویه پوشانده شده باشند یا دستگاه داخل محفظه‌ای با گردش هوای ضعیف قرار گرفته باشد، دمای داخلی افزایش پیدا می‌کند.

علائم رایج افزایش دما شامل Restart شدن، افت پایداری و در موارد شدیدتر آسیب قطعات است.

Cisco برای برخی مدل‌های Catalyst 2960-L محدوده دمای کاری تا 45 درجه سانتی‌گراد را در ارتفاع حداکثر 1500 متر اعلام کرده است. بنابراین شرایط محیطی باید با مشخصات همان مدل مقایسه شود.

گردوغبار

در محیط‌های صنعتی، کارگاه‌ها یا اتاق‌هایی که تهویه مناسبی ندارند، تجمع گردوغبار روی دریچه‌ها و فن می‌تواند دفع حرارت را مختل کند.

تمیز کردن قسمت‌های خارجی و مسیر تهویه کار ساده‌ای است، اما برای باز کردن قاب و تمیزکاری داخلی بهتر است دستگاه توسط فرد آشنا با تجهیزات الکترونیکی بررسی شود.

کابل و تجهیزات غیراستاندارد

هر کابل یا ماژول ناسازگار لزوماً به سوئیچ آسیب نمی‌زند، اما می‌تواند باعث Link ناپایدار، خطای Interface یا قطع ارتباط شود.

اضافه‌بار PoE

در مدل‌های PoE، هر دستگاه ظرفیت مشخصی برای تأمین انرژی دارد. اگر مجموع مصرف تجهیزات از Power Budget بیشتر شود، احتمال دارد بعضی تجهیزات روشن نشوند یا رفتار ناپایداری داشته باشند.

بنابراین در زمان بررسی مشکل PoE، فقط خود رابط را بررسی نکنید؛ توان مصرفی تمام تجهیزات متصل را نیز در نظر بگیرید.

Power Budget بین مدل‌های PoE یکسان نیست؛ برای مثال Cisco برای SG250-08HP ظرفیت 45 وات و برای SG250-50P ظرفیت 375 وات را اعلام کرده است. بنابراین هنگام عیب‌یابی PoE باید مصرف تجهیزات متصل را با ظرفیت واقعی همان مدل مقایسه کرد.

هزینه تعمیر سوئیچ شبکه

هزینه تعمیر سوئیچ شبکه به نوع خرابی، مدل دستگاه، قیمت قطعه و زمان موردنیاز برای عیب‌یابی بستگی دارد. به این دلیل، اعلام یک مبلغ ثابت بدون بررسی دستگاه چندان قابل اتکا نیست.

برای مثال، تعویض یک آداپتور با تعمیر برد اصلی تفاوت زیادی دارد. همچنین تعمیر یک مدل 8 پورتی ساده با تعمیر یک محصول مدیریتی سازمانی قابل مقایسه نیست.

جدول مقایسه هزینه تعمیر سوئیچ

آیا تعمیر همیشه به‌صرفه است؟

خیر.

در صورتی که یک دستگاه ارزان و قدیمی باشد و برد آن آسیب جدی دیده باشد، ممکن است هزینه تعمیر به قیمت یک نمونه جدید نزدیک شود.

اما در یک سوئیچ سیسکو یا تجهیز سازمانی که Configuration پیچیده‌ای دارد، تعویض کامل دستگاه همیشه بهترین تصمیم نیست. هزینه پیاده‌سازی مجدد تنظیمات، زمان توقف سرویس و اهمیت تجهیز نیز باید در نظر گرفته شود.

در چنین شرایطی، قیمت تعمیر را در کنار قیمت دستگاه جایگزین، ارزش Configuration و هزینه Downtime بررسی کنید.

تعمیر سوئیچ شبکه در منزل

برای مدل‌های ساده، بعضی مراحل عیب‌یابی را می‌توان در منزل یا دفتر انجام داد؛ اما تعمیر برد و مدار تغذیه موضوع دیگری است.

تعویض کابل، بررسی آداپتور، آزمایش یک رابط دیگر و مشاهده LEDها کارهایی هستند که بدون باز کردن دستگاه قابل انجام‌اند.

اما اگر بوی سوختگی، تغییر رنگ برد، آثار حرارت، صدای غیرعادی یا جرقه مشاهده کردید، دستگاه را دوباره روشن نکنید.

باز کردن قاب نیز در شرایطی که با مدار تغذیه و قطعات SMD آشنایی ندارید، می‌تواند آسیب بیشتری ایجاد کند.

اگر هزینه تعمیر یک سوئیچ قدیمی بالا باشد، مقایسه آن با مدل‌های جدید مانند سوئیچ شبکه HP می‌تواند تصمیم‌گیری را ساده‌تر کند. برای مدیریت تجهیزات هم از سوئیچ KVM می‌توانید استفاده کنید.

چه زمانی تعویض بهتر از تعمیر است؟

وقتی که دستگاه قدیمی است، قطعات آن به‌سختی پیدا می‌شوند یا هزینه تعمیر به قیمت یک نمونه جدید نزدیک شده، تعویض را جدی بگیرید.

برای تصمیم بهتر، این سه عدد را کنار هم بگذارید:

هزینه تعمیر + هزینه توقف کار + احتمال خرابی مجدد

اگر مجموع این موارد از خرید یک جایگزین مناسب بیشتر شود، ادامه تعمیر معمولاً توجیه اقتصادی ندارد.

در مقابل، برای یک تجهیز حرفه‌ای که تنظیمات پیچیده، قابلیت‌های مدیریتی خاص یا ارزش بالایی برای مجموعه دارد، تعمیر می‌تواند منطقی باشد.

برای کاربردهای صنعتی نیز بهتر است از ابتدا محصولی متناسب با محیط انتخاب شود. سوئیچ شبکه صنعتی برای شرایط متفاوتی نسبت به مدل‌های معمولی طراحی می‌شود و جایگزین کردن آن با یک محصول ارزان خانگی می‌تواند مشکل را دوباره ایجاد کند.

برای محیط‌های تجاری نیز انتخاب باید بر اساس تعداد کاربران و نوع سرویس‌ها انجام شود. سوئیچ شبکه تجاری در چنین شرایطی باید از نظر سرعت و قابلیت‌های مدیریتی با نیاز مجموعه هماهنگ باشد.

چک لیست تعمیر سوئیچ شبکه

قبل از اینکه دستگاه را برای تعمیر ارسال کنید یا تصمیم به خرید جایگزین بگیرید، این موارد را بررسی کنید:

• کابل برق و آداپتور سالم است.

• چراغ Power وضعیت عادی دارد.

• LEDهای Link/Act بررسی شده‌اند.

• کابل شبکه با نمونه سالم آزمایش شده است.

• همان دستگاه روی رابط دیگری تست شده است.

• وضعیت VLAN و Interfaceها بررسی شده است.

• Firmware و آخرین تغییرات Configuration بررسی شده‌اند.

• در مدل PoE، Power Budget بررسی شده است.

• SFP و اتصالات فیبر بررسی شده‌اند.

• دما و تهویه دستگاه مناسب است.

• قبل از Reset از Configuration نسخه پشتیبان گرفته شده است.

• هزینه تعمیر با قیمت نمونه جایگزین مقایسه شده است.

• از وضعیت و Configuration فعلی دستگاه مستندات تهیه شده است.

اگر به محصولی نیاز دارید که در بازار داخلی به‌راحتی پیدا نمی‌شود، بررسی گزینه‌های خارجی و خرید از آمازون نیز می‌تواند مسیر دیگری برای مقایسه باشد.

جمع‌بندی

تعمیر سوئیچ شبکه باید از بررسی ساده‌ترین عوامل شروع شود، نه از باز کردن دستگاه. برق، کابل، LEDها و تجهیزات متصل، اولین مواردی هستند که باید بررسی شوند. چنانچه این بخش‌ها سالم باشند، نوبت به Configuration، Firmware و در نهایت سخت‌افزار می‌رسد.

خرابی مدار تغذیه، آسیب برد، گرمای زیاد، نوسان برق، مشکل PoE و SFP از مواردی هستند که می‌توانند نیاز به تعمیر تخصصی ایجاد کنند. در مقابل، کابل خراب یا تنظیمات اشتباه گاهی بدون هیچ تعمیر سخت‌افزاری مشکل را برطرف می‌کنند.

برای دستگاه‌های قدیمی و اقتصادی، مقایسه هزینه تعمیر با خرید جایگزین اهمیت زیادی دارد. در تجهیزات حرفه‌ای مانند سوئیچ شبکه سازمانی، ارزش Configuration و هزینه توقف سرویس نیز باید وارد محاسبه شود.

در نهایت، هر دستگاهی که روشن نمی‌شود لزوماً خراب نیست و هر دستگاه خرابی هم الزاماً ارزش تعمیر ندارد. تشخیص دقیق علت، اولین و مهم‌ترین مرحله برای تصمیم درست است.

کیان داریا مجموعه‌ای از تجهیزات ارتباطی را برای کاربردهای خانگی، تجاری و سازمانی ارائه می‌کند و امکان بررسی گزینه‌های مختلف براساس مشخصات فنی و نوع استفاده را فراهم می‌سازد.

اگر درباره تعمیر یا تعویض سوئیچ شبکه مطمئن نیستید، برای بررسی بهترین و جدیدترین مدل، نوع خرابی و انتخاب راهکار مناسب از مشاوره رایگان کارشناسان کیان داریا استفاده کنید یا با شماره 09101888726 تماس بگیرید.

سوالات متداول

آیا هر سوئیچ شبکه قابل تعمیر است؟

خیر. نوع خرابی، مدل دستگاه، دسترسی به قطعات و هزینه تعمیر تعیین می‌کنند که تعمیر امکان‌پذیر و اقتصادی هست یا نه.

چرا فقط یک رابط کار نمی‌کند؟

احتمال دارد کابل، دستگاه مقابل یا خود رابط مشکل داشته باشد. همان اتصال را با کابل سالم و یک رابط دیگر آزمایش کنید.

آیا خاموش بودن Link LED به معنی خرابی دستگاه است؟

خیر. کابل، سوکت، دستگاه مقابل یا غیرفعال بودن Interface نیز می‌تواند باعث خاموش بودن چراغ شود.

آیا می‌توان سوئیچ را در منزل تعمیر کرد؟

بررسی‌های ساده مانند تعویض کابل و آداپتور امکان‌پذیر است، اما تعمیر برد و مدار تغذیه بهتر است به متخصص سپرده شود.

آیا Factory Reset مشکل دستگاه را برطرف می‌کند؟

گاهی خطاهای Configuration را برطرف می‌کند، اما تمام تنظیمات را نیز پاک می‌کند. قبل از انجام آن حتماً Backup بگیرید.

چه زمانی تعویض دستگاه بهتر است؟

اگر هزینه تعمیر بالا باشد، قطعات پیدا نشوند یا دستگاه قدیمی باشد، خرید جایگزین می‌تواند انتخاب منطقی‌تری باشد.

مشکل SFP را چگونه بررسی کنیم؟

نوع ماژول، سازگاری آن با دستگاه، نوع فیبر، کانکتورها و مسیر Tx/Rx را بررسی کنید. صرفاً تعویض خود دستگاه همیشه مشکل را حل نمی‌کند.
