آموزش نصب کابل فیبر نوری

نصب فیبر نوری برخلاف کابل‌کشی مسی، به دقت بیشتری در مسیرگذاری، اتصال و نگهداری نیاز دارد. یک خراش کوچک روی سطح کانکتور، خم شدن بیش از حد رشته یا کشش نامناسب هنگام کابل‌کشی می‌تواند افت سیگنال ایجاد کند؛ حتی اگر خود کابل کیفیت مناسبی داشته باشد. به همین دلیل، اجرای درست مراحل نصب بخش مهمی از راه‌اندازی یک لینک ارتباطی پایدار است.

در این راهنما، مراحل آموزش نصب کابل فیبر نوری را از انتخاب مسیر و آماده‌سازی ابزار تا فیوژن، اتصال به تجهیزات و آزمایش لینک بررسی می‌کنیم. اگر هنوز با ساختار و کاربرد این فناوری آشنا نیستید، پیشنهاد می‌شود ابتدا مقاله کابل فیبر نوری چیست و کابل فیبر نوری دریای سرخ را مطالعه کنید تا با هسته، روکش، انواع فیبر و نحوه انتقال اطلاعات آشنا شوید.

همچنین اگر برای اجرای پروژه به دنبال تهیه محصولات مناسب هستید، می‌توانید مشخصات گزینه‌های مختلف را برای خرید کابل فیبر نوری بررسی کنید.

نکته مهم این است که نصب حرفه‌ای فقط به وصل کردن دو سر کابل محدود نمی‌شود. انتخاب مسیر، رعایت شعاع خمش، تمیز نگه داشتن کانکتورها و انجام تست نهایی، همگی روی کیفیت لینک اثر دارند.

یکی از اعداد کاربردی در طراحی لینک فیبر نوری، حداکثر طول رایج لینک‌های اترنت روی کابل مسی است که در استانداردهای متداول به ۱۰۰ متر می‌رسد. به همین خاطر، در مسیرهای طولانی‌تر استفاده از فیبر نوری اهمیت بیشتری پیدا می‌کند.

نصب کابل فیبر نوری به چه تجهیزاتی نیاز دارد؟

قبل از شروع کار، باید ابزارهای موردنیاز را آماده کنید. نوع ابزار به روش اتصال و ساختار پروژه بستگی دارد، اما در یک اجرای معمولی موارد زیر کاربرد زیادی دارند:

برای یک لینک کوتاه و ساده، معمولاً به تمام این تجهیزات نیاز نیست؛ اما در پروژه‌های حرفه‌ای، ابزارهای تست بخش مهمی از فرآیند تحویل هستند.

"In this age of explosive Internet growth and the relentless development of information technology, fiber optic cables are an essential part."

«در این عصرِ رشد انفجاری اینترنت و توسعه بی‌وقفه فناوری اطلاعات، کابل‌های فیبر نوری نقشی حیاتی دارند.»

منبع: HELU

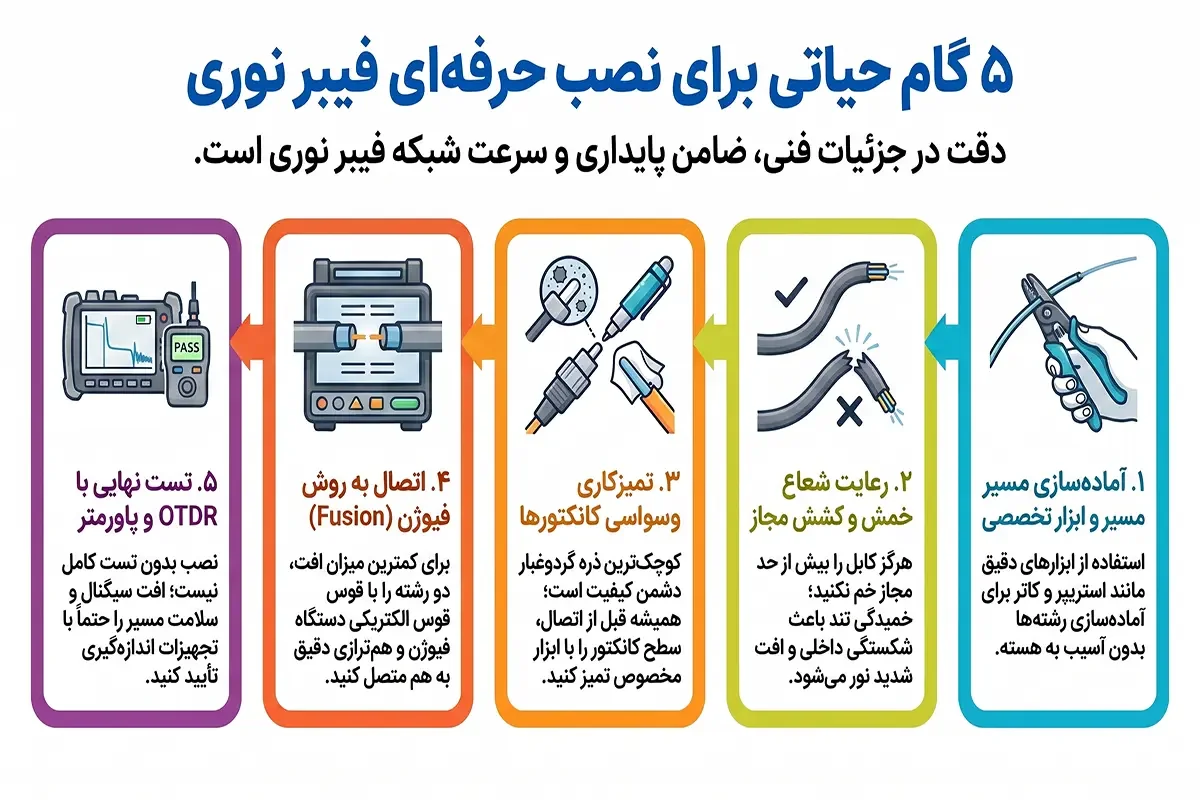

مراحل نصب کابل فیبر نوری

مرحله اول؛ بررسی مسیر نصب

پیش از باز کردن قرقره یا شروع کابل‌کشی، مسیر باید کاملاً مشخص شود.

مسیر را از محل فرستنده تا گیرنده بررسی کنید و نقاطی را که احتمال عبور کابل از کنار تجهیزات برق، لبه‌های تیز، مسیرهای مرطوب یا محل‌های پرتردد وجود دارد مشخص کنید.

اگر مسیر داخل ساختمان است، استفاده از سینی کابل، داکت یا لوله محافظ می‌تواند از آسیب مکانیکی جلوگیری کند.

در پروژه‌های بیرونی، شرایط محیطی اهمیت بیشتری پیدا می‌کند. در این صورت باید مشخص شود که کابل قرار است روی دیوار، داخل کانال، روی تیر یا زیر زمین قرار گیرد.

هیچ‌گاه فقط بر اساس کوتاه‌ترین مسیر تصمیم نگیرید. مسیر کمی طولانی‌تر اما ایمن، معمولاً انتخاب بهتری از مسیری است که کابل را در معرض کشش یا خم شدید قرار می‌دهد.

همچنین بهتر است مقداری طول اضافه در نقاط اتصال در نظر گرفته شود تا هنگام تعمیر یا جابه‌جایی تجهیزات مجبور به تعویض کل مسیر نشوید.

مرحله دوم؛ انتخاب نوع مناسب کابل

قبل از نصب باید مطمئن شوید محصول انتخاب‌شده با پروژه سازگار است.

مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:

• Single Mode یا Multi Mode بودن

• تعداد رشته‌ها

• Indoor یا Outdoor بودن

• نوع روکش

• مقاومت مکانیکی

• طول مسیر

• نوع کانکتور

• شرایط محیطی

برای مسیرهای طولانی معمولاً فیبر تک‌حالته انتخاب می‌شود، در حالی که چندحالته بیشتر در شبکه‌های داخلی و فاصله‌های کوتاه کاربرد دارد.

اگر به دنبال محصول ساخت داخل هستید، بررسی کابل فیبر نوری ایرانی نیز می‌تواند گزینه‌های مناسبی در اختیار شما قرار دهد؛ البته کیفیت، استاندارد و مشخصات فنی باید پیش از سفارش بررسی شوند. در پروژه‌هایی که از تجهیزات وارداتی استفاده می‌شود نیز مقایسه محصولات و مشخصات فنی در بازارهای بین‌المللی مانند خرید از آمازون می‌تواند برای شناخت مدل‌های مختلف مفید باشد.

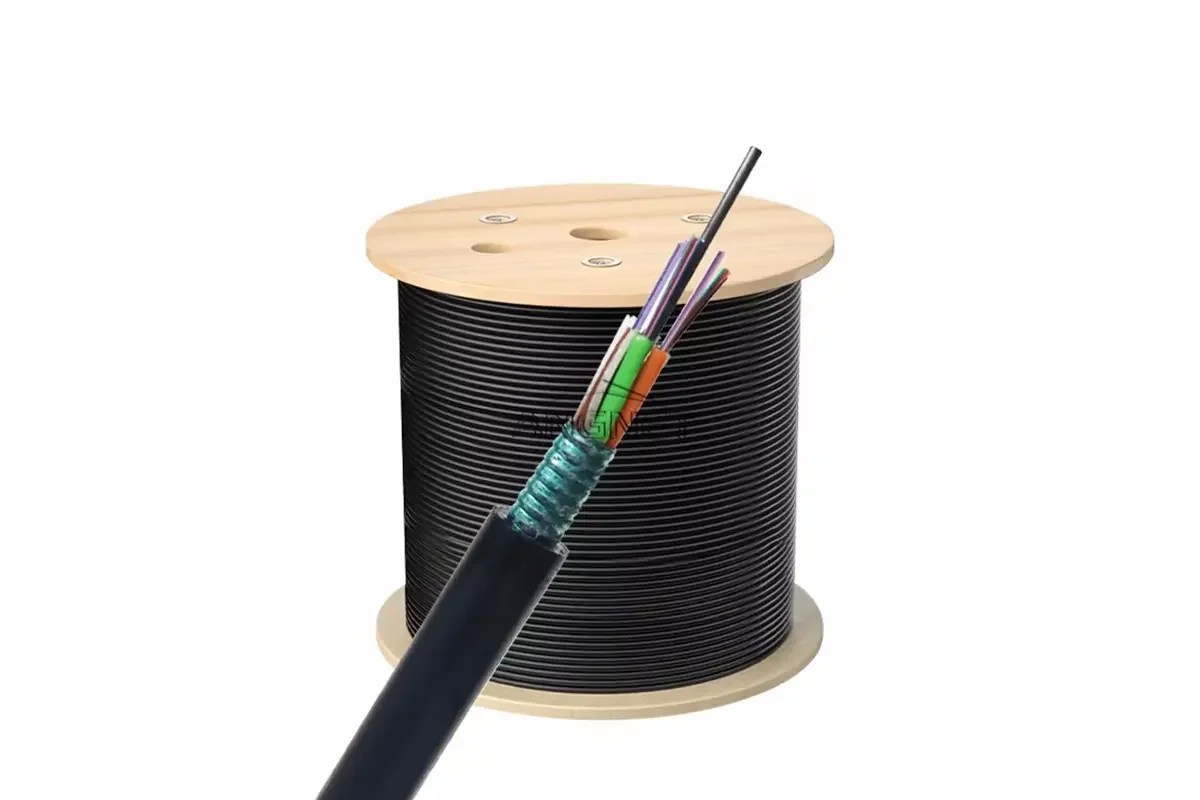

مرحله سوم؛ باز کردن و آماده‌سازی کابل

در زمان باز کردن کابل از روی قرقره باید دقت کنید که رشته‌ها تحت کشش ناگهانی قرار نگیرند.

کابل را از روی قرقره در جهت صحیح باز کنید و از کشیدن مستقیم آن روی زمین خودداری کنید. کشش بیش از اندازه می‌تواند ساختار داخلی را تحت فشار قرار دهد.

شرکت Corning در دستورالعمل نصب خود تأکید می‌کند که فیبر نوری نسبت به کشش بیش از حد، خم شدن و فشار مکانیکی حساس است و نباید کابل از حداقل شعاع خمش تعیین‌شده توسط سازنده بیشتر خم شود.

بنابراین عدد مربوط به شعاع خمش را باید از دیتاشیت همان محصول دریافت کرد؛ نمی‌توان یک عدد ثابت را برای تمام کابل‌ها در نظر گرفت.

مرحله چهارم؛ رعایت شعاع خمش

یکی از مهم‌ترین بخش‌های نصب همین مرحله است.

فیبر نوری نباید مانند سیم مسی به‌صورت تند و زاویه‌دار خم شود. خم کردن بیش از حد می‌تواند باعث افزایش افت نوری یا حتی آسیب فیزیکی شود.

در مسیرهای گوشه‌دار، بهتر است از تجهیزات مدیریت کابل و مسیرهایی با قوس مناسب استفاده شود.

به‌خصوص در رک، پچ پنل و محل ورود کابل به تجهیزات باید فضای کافی برای ایجاد قوس مناسب وجود داشته باشد.

Cisco نیز در راهنماهای نصب خود بر رعایت حداقل شعاع خمش و جلوگیری از وارد شدن فشار و کشش بیش از ظرفیت کابل تأکید می‌کند.

نکته: حداقل شعاع خمش را از مشخصات سازنده همان کابل بررسی کنید؛ زیرا این مقدار بین محصولات مختلف یکسان نیست.

مرحله پنجم؛ آماده‌سازی محل اتصال

پس از رسیدن کابل به نقطه موردنظر، باید محل اتصال آماده شود.

در این بخش معمولاً کابل وارد پچ پنل یا کاست فیبر می‌شود. رشته‌ها باید به شکلی مرتب شوند که در هنگام تعمیر یا تغییرات آینده، امکان دسترسی به آن‌ها وجود داشته باشد.

در این مرحله بهتر است از خم‌های ناگهانی، فشار روی روکش و قرار گرفتن کابل زیر وزن سایر تجهیزات جلوگیری شود.

اگر قرار است دو رشته به یکدیگر متصل شوند، باید ابتدا بخش محافظ آن‌ها به اندازه لازم برداشته شود.

حداقل شعاع خمش فیبر نوری عدد ثابتی برای همه کابل‌ها نیست و باید از دیتاشیت سازنده بررسی شود. برای نمونه، CommScope در برخی دستورالعمل‌های نصب حداقل شعاع خمش معادل ۲۰ برابر قطر خارجی کابل (20× OD) را در زمان نصب مشخص کرده است.

فیوژن فیبر نوری چگونه انجام می‌شود؟

Fusion Splicing یکی از رایج‌ترین روش‌های اتصال دائمی دو رشته فیبر است. در این روش، دو سر فیبر با دستگاه مخصوص در یک راستا قرار می‌گیرند و با ایجاد قوس الکتریکی به یکدیگر متصل می‌شوند.

فرآیند کلی به این صورت است:

۱. برداشتن روکش

ابتدا پوشش محافظ از بخش موردنیاز رشته برداشته می‌شود.

۲. تمیز کردن فیبر

سطح رشته باید کاملاً تمیز باشد. باقی ماندن آلودگی می‌تواند روی کیفیت اتصال اثر بگذارد.

۳. برش دقیق

با استفاده از Fiber Cleaver، انتهای فیبر به‌صورت صاف و دقیق برش داده می‌شود.

۴. قرار دادن در دستگاه

دو رشته در نگهدارنده دستگاه فیوژن قرار می‌گیرند.

۵. هم‌ترازی

دستگاه، موقعیت دو رشته را تنظیم می‌کند تا هسته‌ها در یک راستا قرار بگیرند.

۶. ایجاد قوس الکتریکی

با ایجاد Arc، دو سر فیبر به یکدیگر متصل می‌شوند.

۷. محافظت از محل اتصال

پس از پایان کار، محل اتصال با Sleeve محافظ پوشانده می‌شود و در کاست فیوژن قرار می‌گیرد.

کیفیت فیوژن باید با توجه به مقدار افت اعلام‌شده توسط دستگاه و همچنین نتیجه تست نهایی ارزیابی شود.

اتصال کانکتور فیبر نوری چگونه انجام می‌شود؟

در بعضی پروژه‌ها، به‌جای اتصال مستقیم دو رشته، از کانکتورهایی مانند LC، SC یا سایر استانداردهای سازگار استفاده می‌شود.

در این حالت، مهم‌ترین نکته سازگاری کانکتور با پورت و آداپتور است.

برای مثال، Cisco در دستورالعمل نصب پچ پنل خود تأکید می‌کند که نوع کانکتور باید با آداپتور مربوطه مطابقت داشته باشد و پیش از اتصال، کانکتورها به‌طور کامل تمیز شوند.

پس قبل از اتصال، مشخص کنید:

• نوع کانکتور چیست؟

• نوع پولیش PC، UPC یا APC است؟

• آداپتور چه نوعی است؟

• پورت تجهیزات با آن سازگار است؟

اتصال با فشار یا جهت اشتباه می‌تواند به کانکتور یا آداپتور آسیب بزند.

مقدار افت کانکتور به نوع و کیفیت اتصال وابسته است. برای نمونه، CommScope در یکی از کابل‌های Drop خود حداکثر افت درج کانکتور را ۰.۴ dB و حداقل Return Loss را ۶۵ dB اعلام کرده است.

تمیز کردن کانکتور فیبر نوری

یکی از اشتباهات رایج در نصب این است که کاربر تصور می‌کند کانکتور جدید نیازی به تمیزکاری ندارد.

در عمل، کوچک‌ترین ذرات گردوغبار می‌توانند کیفیت اتصال را کاهش دهند.

Cisco نیز آلودگی کانکتورها را یکی از عوامل مؤثر بر افت نور معرفی کرده و توصیه می‌کند قبل از اتصال، سطح کانکتور بررسی و در صورت نیاز تمیز شود.

روش کلی تمیزکاری

1. ابتدا توان نوری را قطع کنید.

2. درپوش محافظ را بردارید.

3. سطح کانکتور را با ابزار مخصوص تمیز کنید.

4. از دستمال بدون پرز استفاده کنید.

5. کانکتور را با ابزار بازرسی بررسی کنید.

6. در صورت باقی ماندن آلودگی، فرآیند را تکرار کنید.

7. بلافاصله پس از تمیز شدن، اتصال را انجام دهید.

به سطح انتهایی کانکتور با دست دست نزنید.

نکته: نباید از مواد یا پارچه‌های نامناسب استفاده کرد؛ زیرا ممکن است ذرات یا چربی روی سطح باقی بماند.

اتصال کابل به SFP و تجهیزات شبکه

پس از آماده شدن مسیر، کابل باید به پورت نوری تجهیزات متصل شود.

در شبکه‌های سازمانی، این اتصال معمولاً از طریق ماژول‌هایی مانند SFP، SFP+ یا انواع دیگر ترنسیور انجام می‌شود.

ترتیب کار به‌صورت کلی چنین است:

سوئیچ ← ماژول نوری ← کانکتور ← پچ پنل ← مسیر فیبر ← پچ پنل ← کانکتور ← ماژول مقصد

در این قسمت، نوع ماژول باید با نوع فیبر و فاصله انتقال سازگار باشد.

برای مثال، استفاده از ماژولی که برای Single Mode طراحی شده با مسیر Multi Mode ممکن است باعث ایجاد مشکل در لینک شود.

در سمت کاربر نیز بسته به نوع شبکه ممکن است از مودم فیبر نوری، ONT یا تجهیزات مشابه استفاده شود.

نقش اسپلیتر، پچ کورد و کارت شبکه در شبکه فیبر نوری

نصب یک مسیر کامل معمولاً فقط شامل کابل اصلی نیست.

در شبکه‌های FTTH و PON، اسپلیتر نوری برای تقسیم سیگنال بین چند مسیر استفاده می‌شود.

برای اتصال تجهیزات به پچ پنل یا ترنسیور نیز از پچ کورد فیبر نوری استفاده می‌شود. این قطعه باید از نظر نوع کانکتور و نوع فیبر با دو طرف لینک سازگار باشد.

اگر قرار باشد کامپیوتر یا سرور مستقیماً به شبکه نوری متصل شود، کارت شبکه فیبر نوری یا رابط مناسب نیز موردنیاز خواهد بود.

به همین دلیل، قبل از نصب بهتر است یک نقشه ساده از کل مسیر تهیه کنید و مشخص کنید هر قطعه در کدام بخش قرار می‌گیرد.

تست کابل فیبر نوری بعد از نصب

نصب بدون تست، کامل نیست.

ممکن است لینک از نظر ظاهری سالم باشد، اما در داخل مسیر افت نوری ایجاد شده باشد. برای بررسی دقیق، از ابزارهای تست مختلف استفاده می‌شود.

تست با پاورمتر

پاورمتر میزان توان نوری دریافتی را اندازه‌گیری می‌کند و می‌تواند برای بررسی افت لینک مورد استفاده قرار گیرد.

تست با منبع نور

در کنار پاورمتر، منبع نور امکان ارسال سیگنال مشخص را فراهم می‌کند تا افت مسیر اندازه‌گیری شود.

تست OTDR

OTDR یکی از ابزارهای مهم برای بررسی مسیرهای نوری است. این دستگاه می‌تواند اطلاعاتی درباره طول مسیر، محل برخی رویدادها، افت‌ها و بازتاب‌ها ارائه دهد.

اگر لینک دچار افت غیرعادی باشد، OTDR می‌تواند به پیدا کردن محل احتمالی مشکل کمک کند.

چگونه بفهمیم نصب درست انجام شده است؟

پس از پایان عملیات، چند مورد باید بررسی شود:

اگر همه این موارد بررسی شوند، احتمال بروز مشکل در زمان بهره‌برداری کاهش پیدا می‌کند.

خطاهای رایج هنگام نصب کابل فیبر نوری

بعضی اشتباهات ساده می‌توانند باعث ایجاد مشکل در یک پروژه کامل شوند.

خم کردن بیش از حد

یکی از رایج‌ترین خطاهاست و ممکن است باعث افت سیگنال شود.

اتصال کانکتور کثیف

آلودگی روی سطح اتصال می‌تواند عملکرد لینک را کاهش دهد.

کشیدن کابل با فشار زیاد

کابل نباید برای عبور از مسیر با نیروی بیش از مقدار مجاز کشیده شود.

استفاده از کانکتور نامناسب

SC، LC، MPO و سایر انواع، کاربرد و ساختار متفاوتی دارند.

بی‌توجهی به قطبیت

در بعضی لینک‌های دو رشته‌ای، ترتیب ارسال و دریافت باید صحیح باشد.

نداشتن فضای رزرو

اگر هیچ طول اضافه‌ای در محل اتصال باقی نگذارید، تعمیرات آینده دشوارتر می‌شود.

تست نکردن مسیر

ممکن است مشکل در زمان نصب ایجاد شده باشد اما تا زمان بهره‌برداری مشخص نشود.

جدول مقایسه‌ای

نکته: در پروژه‌هایی که افت اتصال اهمیت زیادی دارد، فیوژن معمولاً انتخاب مناسب‌تری است؛ اما روش اجرا باید با نوع کابل و ساختار شبکه هماهنگ باشد.

نکات ایمنی در زمان نصب

هرگز مستقیماً داخل کانکتور یا انتهای فیبر نگاه نکنید. ممکن است نور لیزر قابل مشاهده نباشد اما همچنان برای چشم خطرناک باشد. Cisco نیز در دستورالعمل‌های نصب خود درباره خطر تابش لیزر نامرئی از کانکتورها و رشته‌های بدون اتصال هشدار داده است.

خرده‌های بسیار ریز فیبر نیز می‌توانند وارد پوست شوند؛ بنابراین هنگام برش و آماده‌سازی رشته‌ها باید از تجهیزات حفاظت فردی مناسب استفاده شود.

همچنین ضایعات فیبر نباید روی میز یا کف کارگاه رها شوند. آن‌ها را در محفظه مخصوص جمع‌آوری کنید.

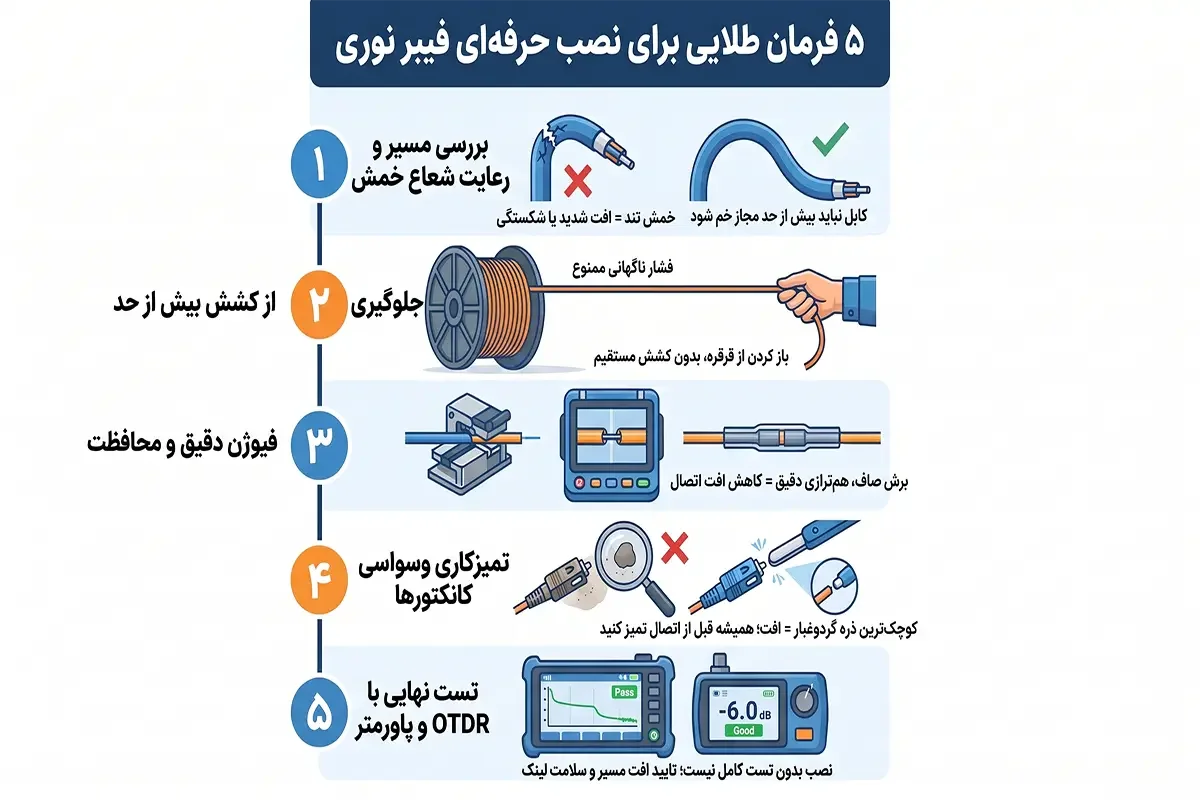

چک‌لیست نهایی آموزش نصب کابل فیبر نوری

قبل از تحویل پروژه، این موارد را بررسی کنید:

✅ مسیر کابل مشخص و ایمن است.

✅ نوع فیبر با پروژه سازگار است.

✅ حداقل شعاع خمش رعایت شده است.

✅ کابل تحت کشش یا فشار قرار ندارد.

✅ محل‌های فیوژن به‌درستی محافظت شده‌اند.

✅ کانکتورها تمیز هستند.

✅ کانکتورها و آداپتورها سازگارند.

✅ قطبیت لینک بررسی شده است.

✅ تست توان نوری انجام شده است.

✅ در پروژه‌های لازم، تست OTDR نیز انجام شده است.

✅ طول اضافه مناسب برای تعمیرات آینده باقی مانده است.

جمع‌بندی

آموزش نصب کابل فیبر نوری زمانی کاربردی است که مراحل اجرای کار را به‌صورت یک زنجیره کامل ببینیم؛ از انتخاب محصول و طراحی مسیر گرفته تا کابل‌کشی، اتصال، تمیزکاری و آزمایش نهایی.

رعایت شعاع خمش، جلوگیری از کشش بیش از حد و تمیز نگه داشتن کانکتورها سه موردی هستند که نباید در هیچ پروژه‌ای نادیده گرفته شوند. علاوه بر این، استفاده از کانکتور و ماژول سازگار، انجام فیوژن دقیق و تست لینک می‌تواند از بسیاری از مشکلاتی که بعداً در شبکه ظاهر می‌شوند جلوگیری کند.

برای پروژه‌های کوچک ممکن است بعضی مراحل ساده‌تر باشند، اما در شبکه‌های سازمانی، مخابراتی و صنعتی بهتر است عملیات توسط تکنسین متخصص انجام شود. انتخاب محصول مناسب نیز به اندازه شیوه اجرا اهمیت دارد؛ بنابراین هنگام خرید کابل فیبر نوری باید نوع فیبر، تعداد رشته، طول مسیر، شرایط محیطی و استانداردهای سازنده بررسی شود.

اگر برای اجرای یک پروژه به دنبال تهیه کابل و تجهیزات شبکه هستید، کیان داریا می‌تواند به عنوان بهترین مرجع خرید جدیدترین محصولات شبکه، در انتخاب محصول متناسب با مسیر و نوع زیرساخت به شما کمک کند.

همین حالا برای ثبت خرید خود اقدام نمایید و بهترین محصولات بین‌المللی را با ضمانت اصالت و کیفیت کالا از کیان داریا دریافت کنید. برای دریافت مشاوره رایگان با شماره 09101888726 تماس بگیرید.

سوالات متداول

آیا نصب کابل فیبر نوری بدون دستگاه فیوژن امکان‌پذیر است؟

بله، در برخی پروژه‌ها می‌توان از کانکتورهای مکانیکی یا روش‌های دیگر استفاده کرد؛ اما برای بسیاری از لینک‌های حرفه‌ای، فیوژن به دلیل کیفیت و پایداری اتصال، روش متداول‌تری است.

مهم‌ترین نکته هنگام کابل‌کشی چیست؟

رعایت شعاع خمش و جلوگیری از کشش بیش از حد اهمیت زیادی دارد. مقدار دقیق شعاع مجاز باید از مشخصات سازنده همان محصول بررسی شود.

چرا باید کانکتور فیبر نوری را تمیز کنیم؟

ذرات گردوغبار و آلودگی روی سطح کانکتور می‌توانند باعث افت سیگنال و کاهش کیفیت لینک شوند. منابع فنی Cisco نیز بر بازرسی و تمیزکاری قبل از اتصال تأکید دارند.

OTDR برای چه کاری استفاده می‌شود؟

OTDR برای بررسی مسیر فیبر و شناسایی برخی رویدادها مانند افت، بازتاب و محل احتمالی آسیب یا اتصال نامناسب استفاده می‌شود.

آیا می‌توان کابل فیبر نوری را مثل کابل شبکه مسی خم کرد؟

خیر. فیبر به خم شدن شدید حساس است و باید حداقل شعاع خمش تعیین‌شده توسط سازنده رعایت شود.

برای نصب فیبر نوری به چه تجهیزاتی نیاز داریم؟

بسته به پروژه، تجهیزاتی مانند فیوژن‌اسپلایسر، کاتر، استریپر، ابزار تمیزکننده، پاورمتر، منبع نور و OTDR مورد استفاده قرار می‌گیرند.

آیا کابل ایرانی برای نصب شبکه مناسب است؟

در صورتی که مشخصات فنی، نوع فیبر، ساختار محافظ و استاندارد آن با نیاز پروژه مطابقت داشته باشد، می‌توان از کابل فیبر نوری ایرانی نیز استفاده کرد.
