فیبر نوری کادیلاک سویل چیست؟

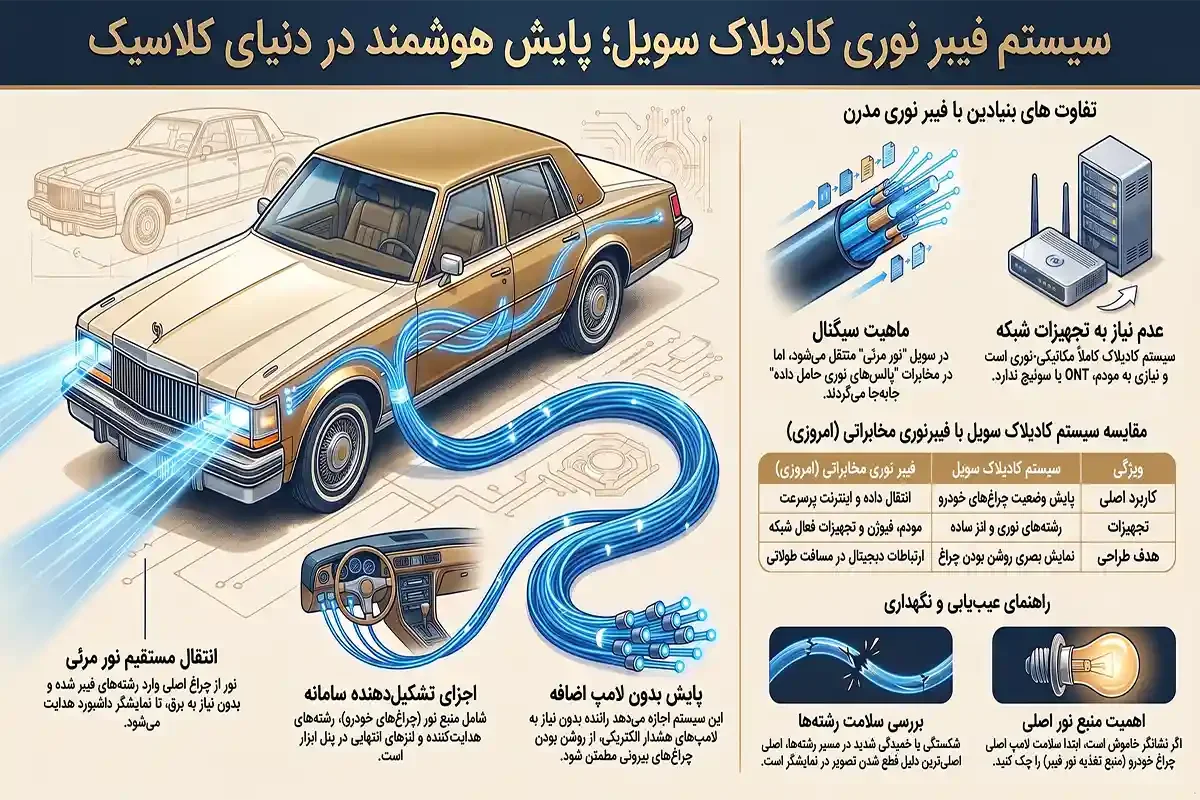

فیبر نوری کادیلاک سویل چیست؟ این عبارت به یک سامانه انتقال نور برای پایش بعضی چراغ‌های خودرو در برخی مدل‌ها و سال‌های تولید Cadillac Seville اشاره دارد. برخلاف فیبر مورد استفاده در شبکه و اینترنت، این سیستم برای انتقال داده‌های دیجیتال طراحی نشده بود و وظیفه آن رساندن نور از یک منبع به محل نمایش وضعیت چراغ‌ها بود.

در مستندات تعمیراتی کادیلاک سویل مدل ۱۹۸۳، بخشی با عنوان Fiber Optic Monitoring System و قطعه‌ای با نام Fiber Optic Light Source ثبت شده است. بنابراین وجود این سامانه در سویل صرفاً یک برداشت از نام قطعات نیست و در مستندات فنی خودرو نیز به آن اشاره شده است.

ایده سیستم ساده اما جالب بود: به‌جای قرار دادن یک لامپ جداگانه در هر محل، نور از یک منبع به کمک رشته‌های هدایت‌کننده به نقطه موردنظر می‌رسید. به همین دلیل، چیزی که در سویل با عنوان فیبر نوری شناخته می‌شود، بیشتر یک سامانه انتقال نور برای پایش چراغ‌ها بود تا یک سیستم ارتباطی.

این فناوری را نباید با فیبر مورد استفاده در اینترنت، FTTH یا شبکه‌های مخابراتی یکی دانست. شباهت اصلی آن‌ها در استفاده از نور برای انتقال از یک نقطه به نقطه دیگر است؛ کاربرد و ساختارشان کاملاً متفاوت است.

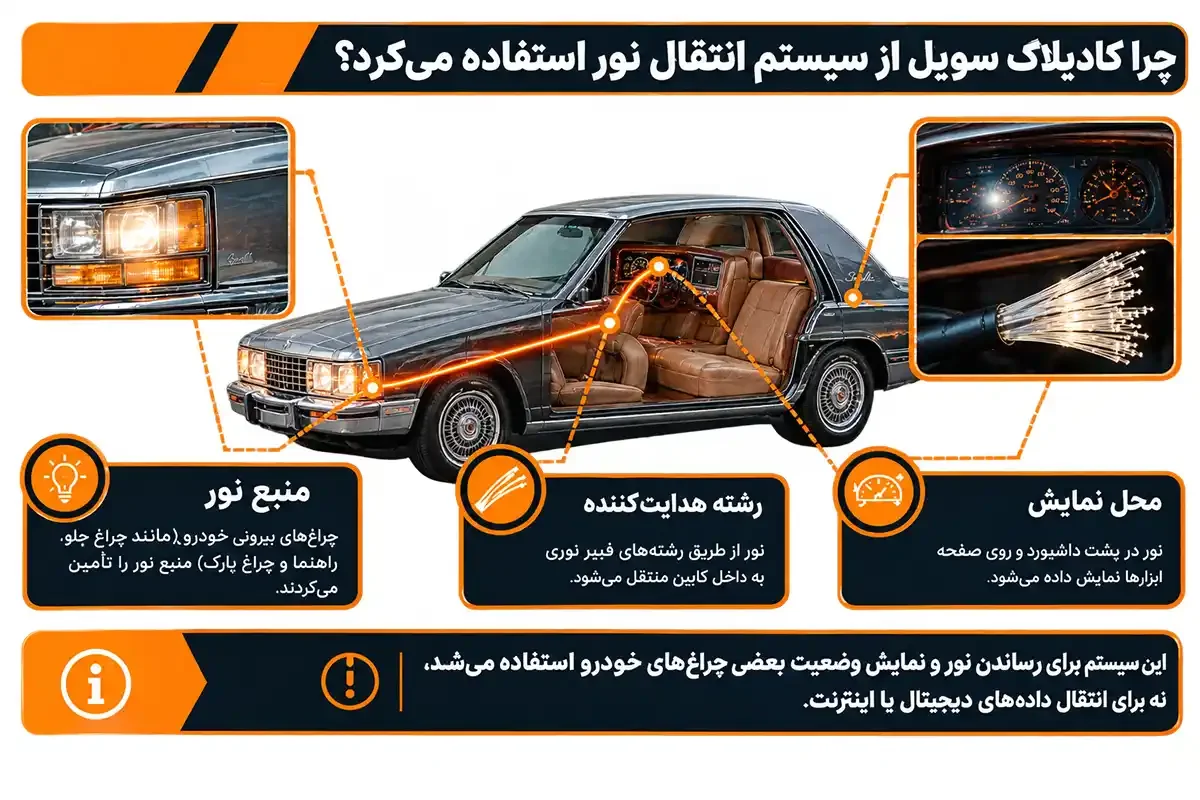

برای درک دلیل استفاده از این سامانه، باید به کاربرد آن در خودرو توجه کنیم. این سیستم بیشتر یک نشانگر نوری بود تا یک شبکه ارتباطی.

در خودرو، راننده باید بتواند از داخل کابین وضعیت بعضی چراغ‌های بیرونی را بررسی کند. در این روش، یک منبع نور و رشته‌های هدایت‌کننده به کار می‌رفتند تا نور به محل نمایش برسد.

مستندات تعمیراتی سویل مدل ۱۹۸۳ نیز بخشی با عنوان Fiber Optic Monitoring System و قطعه‌ای با نام Fiber Optic Light Source را ثبت کرده‌اند.

بنابراین در اینجا خبری از انتقال اطلاعات با سرعت گیگابیتی نیست. وظیفه اصلی رشته‌ها، رساندن نور از یک نقطه به نقطه دیگر برای نمایش وضعیت چراغ بود.

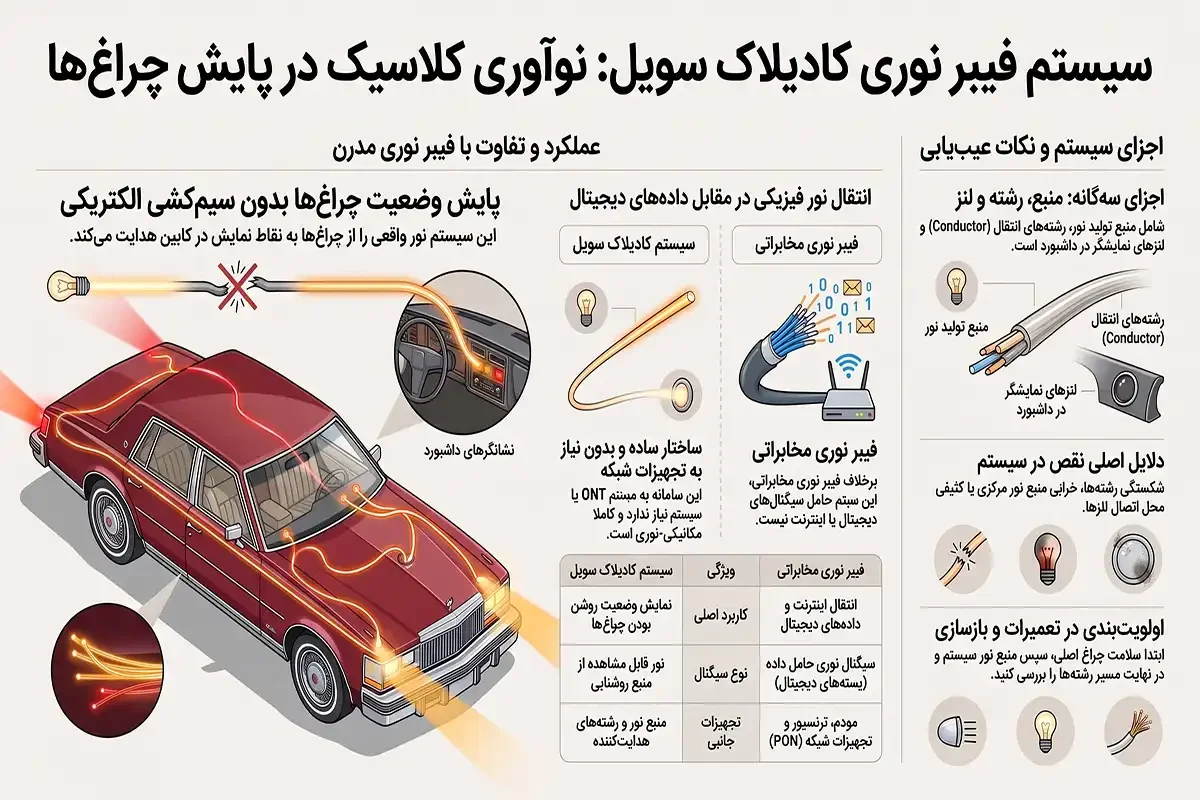

ساختار این سامانه نسبتاً ساده بود و از یک منبع نور، رشته‌های هدایت‌کننده و محل‌های نمایش تشکیل می‌شد.

منبع نور در بخش مشخصی از خودرو قرار داشت و رشته‌های انتقال نور از آن به نقاط موردنظر می‌رسیدند. وقتی چراغ مربوطه روشن می‌شد، نور وارد مسیر مربوط می‌شد و در انتهای مسیر به لنز یا محل نمایش می‌رسید.

مستندات تعمیراتی سویل مدل ۱۹۸۳ وجود Fiber Optic Light Source را تأیید می‌کنند و محل‌هایی مانند Opera و Door را برای این قطعه ثبت کرده‌اند.

در نتیجه، رشته مورد استفاده در این سامانه نقش یک مسیر انتقال نور را داشت؛ نه اینکه مانند فیبر مخابراتی، داده‌های دیجیتال را منتقل کند.

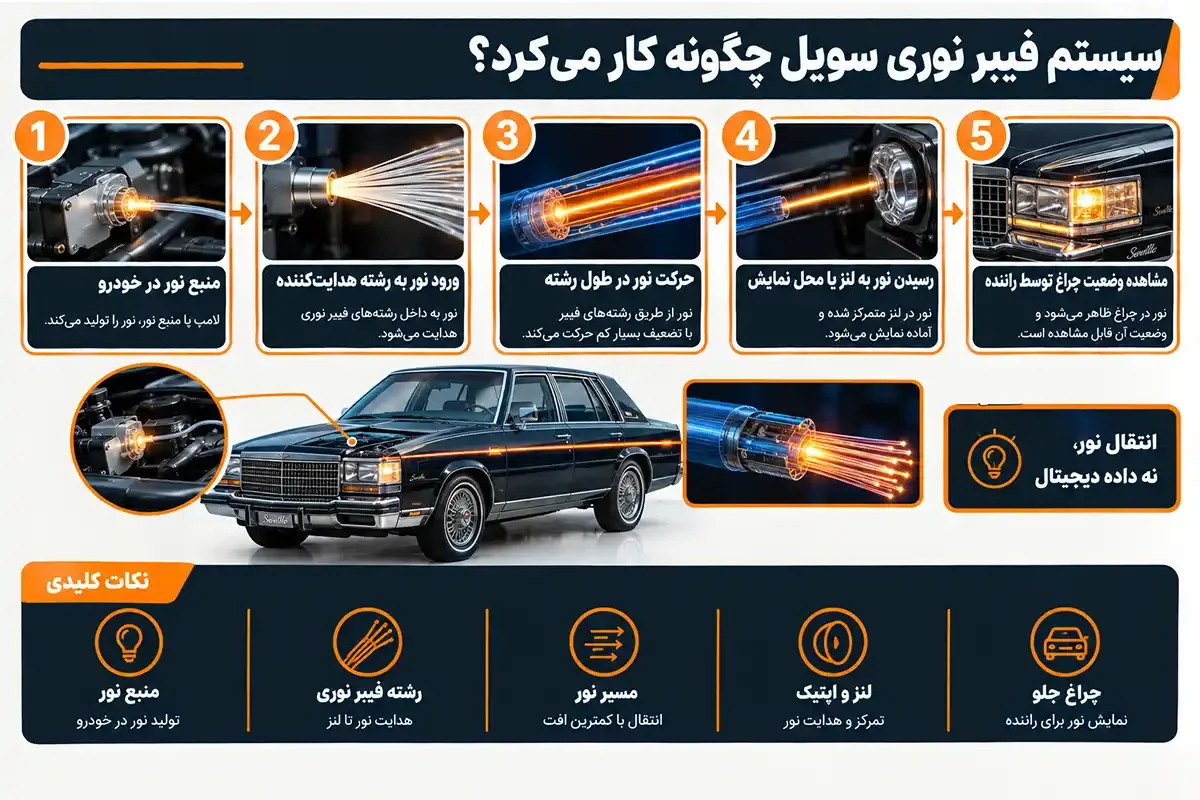

فرض کنید یکی از چراغ‌های بیرونی خودرو روشن شده است. در صورت وجود مسیر مربوط، نور از منبع روشنایی وارد رشته هدایت‌کننده می‌شود و در محل نمایش دیده می‌شود.

در اینجا رشته فقط نقش مسیر انتقال نور را دارد و قرار نیست اطلاعات دیجیتال را منتقل کند.

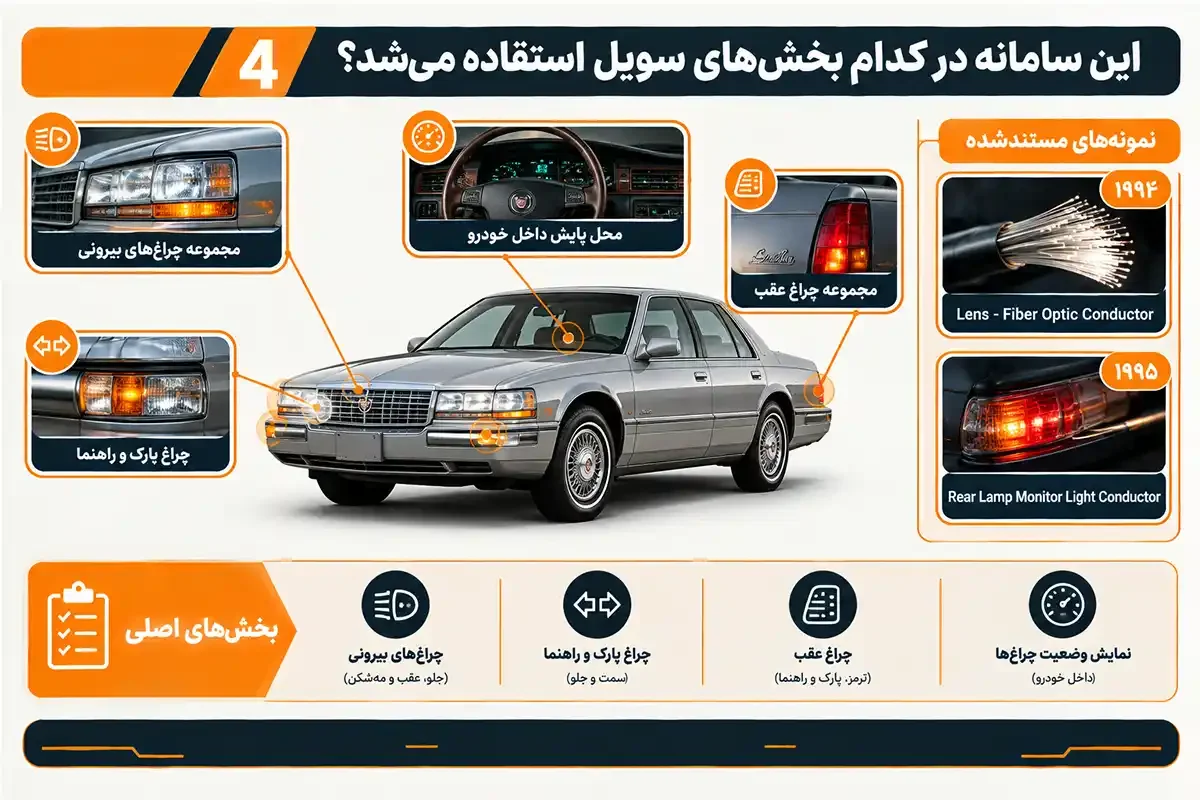

محل استفاده این سامانه در همه سال‌های تولید سویل یکسان نبود و طراحی تجهیزات خودرو در نسل‌های مختلف تغییر کرد. به همین دلیل، برای شناسایی قطعه مناسب باید سال تولید، مدل و شماره فنی بررسی شود.

بااین‌حال، فهرست قطعات برخی مدل‌ها وجود اجزای مرتبط با انتقال نور را نشان می‌دهد. برای نمونه، در فهرست قطعات Cadillac Seville مدل ۱۹۹۴ قطعه‌ای با عنوان Lens - Fiber Optic Conductor برای مجموعه چراغ پارک و راهنما ثبت شده است. در فهرست قطعات مدل ۱۹۹۵ نیز عنوان Rear Lamp Monitor Light Conductor دیده می‌شود.

این نمونه‌ها نشان می‌دهند که سامانه انتقال نور در مجموعه چراغ‌ها کاربرد عملی داشته و صرفاً یک ویژگی تزئینی نبوده است.

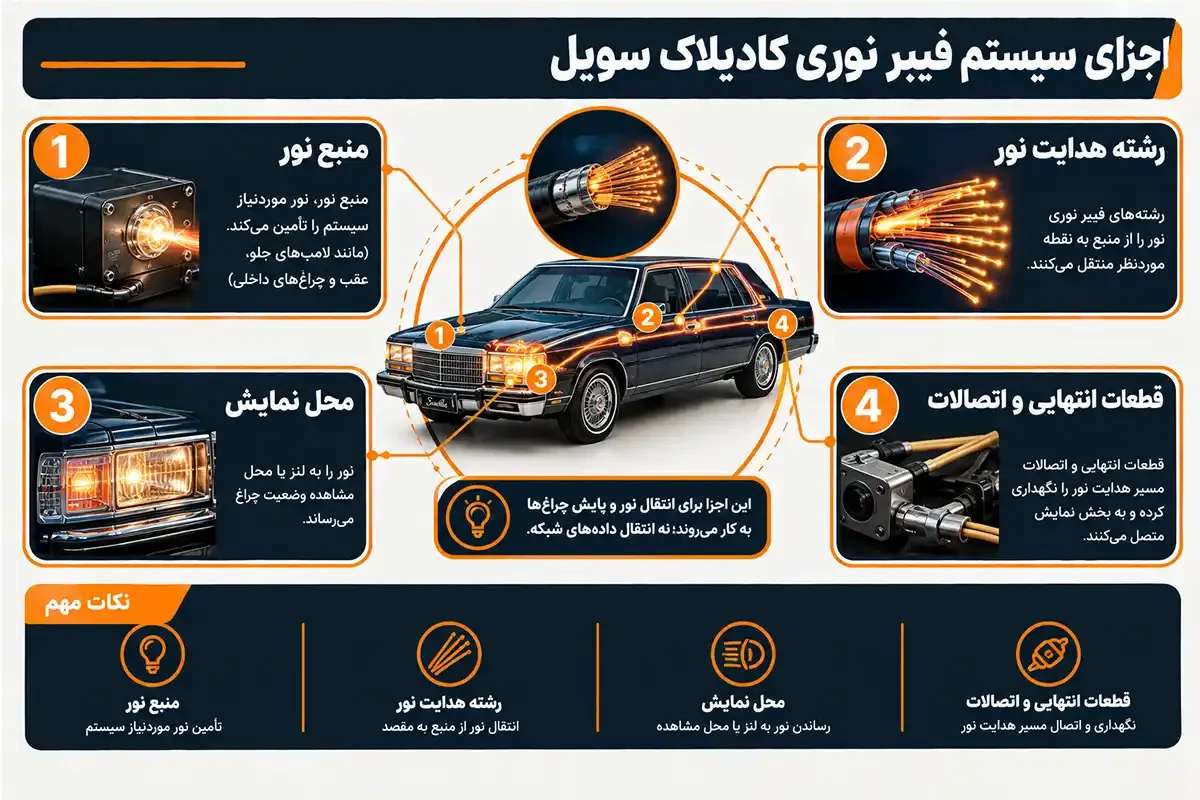

اگر یک سویل کلاسیک را برای تعمیر یا بازسازی بررسی می‌کنید، شناخت اجزای این سامانه می‌تواند در پیدا کردن ایراد کمک کند.

منبع نور، روشنایی موردنیاز این سیستم را تأمین می‌کرد. در مستندات مدل ۱۹۸۳، قطعه‌ای با عنوان Fiber Optic Light Source ثبت شده و محل آن نیز مشخص شده است.

این رشته نور را از منبع به محل نمایش می‌رساند. بنابراین عملکرد آن با کابل‌های ارتباطی امروزی تفاوت دارد و نباید آن را با کابل فیبر نوری شبکه یکسان دانست.

نور در انتهای مسیر به یک لنز یا محل مشخص می‌رسید تا راننده بتواند وضعیت چراغ موردنظر را مشاهده کند.

در فهرست قطعات برخی مدل‌های سویل، عناوینی مانند Fiber Optic Conductor و Rear Lamp Monitor Light Conductor دیده می‌شود. این نام‌ها نشان می‌دهند که بخش انتقال نور و قسمت نمایش، اجزای مشخصی در مجموعه چراغ‌ها داشته‌اند.

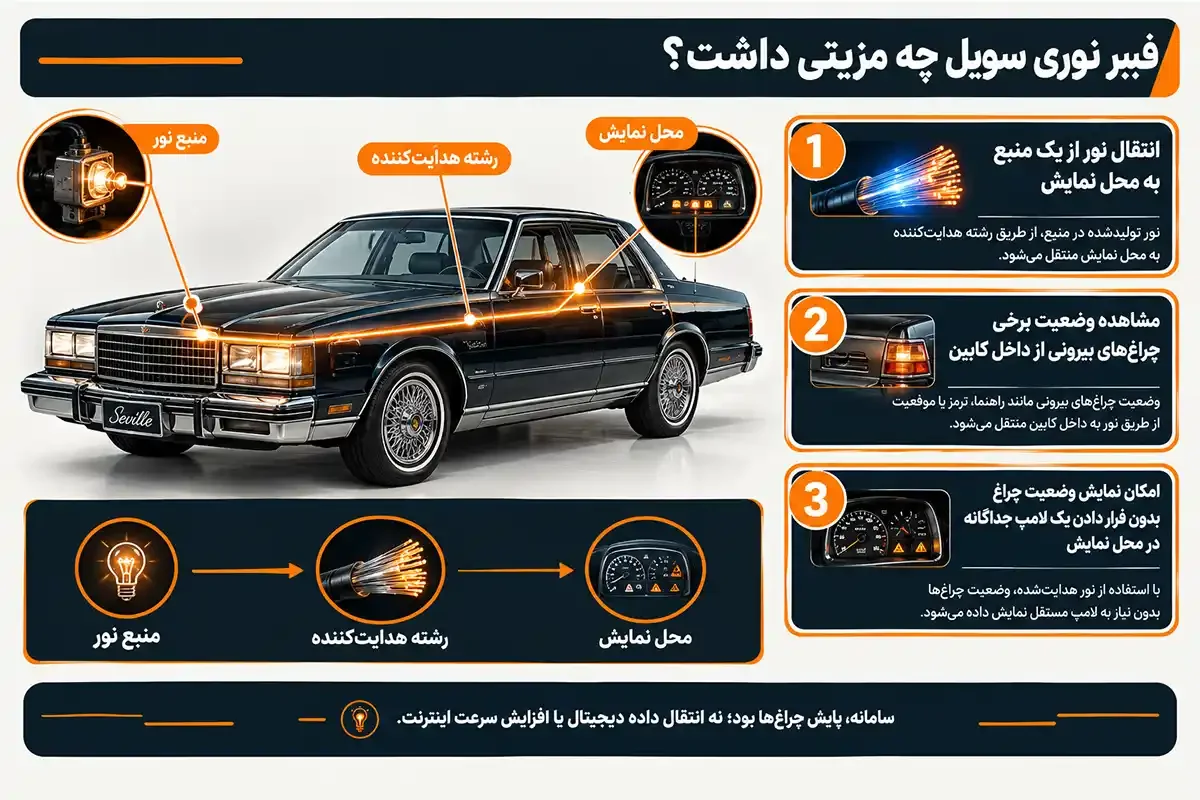

مزیت اصلی این روش این بود که می‌توانست نور را از یک منبع به محل دیگری منتقل کند و وضعیت برخی چراغ‌ها را بدون قرار دادن یک لامپ جداگانه در محل نمایش نشان دهد. مستندات فنی GM نیز عملکرد سیستم را به همین شکل توضیح می‌دهند.

این روش برای طراحی نشانگرهای وضعیت چراغ‌ها کاربرد داشت و به راننده اجازه می‌داد روشن بودن چراغ مربوطه را از محل نمایش بررسی کند.

البته این مزیت را نباید با ویژگی‌های فیبر مخابراتی مانند ظرفیت بالا یا انتقال داده در مسافت‌های طولانی مقایسه کرد. هدف این سامانه، انتقال نور برای نمایش وضعیت بود، نه ایجاد یک مسیر ارتباطی دیجیتال.

یکی از منابع فنی قابل استناد برای شناخت عملکرد این سامانه، مستندات تعمیراتی GM در Operation CHARM است. توضیح این سیستم در مستندات Cadillac، نحوه عملکرد رشته‌های هدایت نور و روشن شدن لنز پایش را توضیح می‌دهد.

“Fiber optics are non-electric light conductors made up of coated strands...”

به زبان ساده، این مستندات توضیح می‌دهند که رشته‌های پوشش‌دار، نور را از یک منبع دریافت کرده و آن را در طول مسیر به محل نمایش می‌رسانند؛ در نتیجه می‌توان بدون قرار دادن یک لامپ جداگانه در محل نمایش، وضعیت چراغ را مشاهده کرد.

نکته: مستندات سویل مدل ۱۹۸۳ نیز وجود سیستم پایش و منبع نور فیبر نوری را تأیید می‌کنند؛ بنابراین این توضیح با معماری سامانه مورد استفاده در سویل همخوانی دارد.

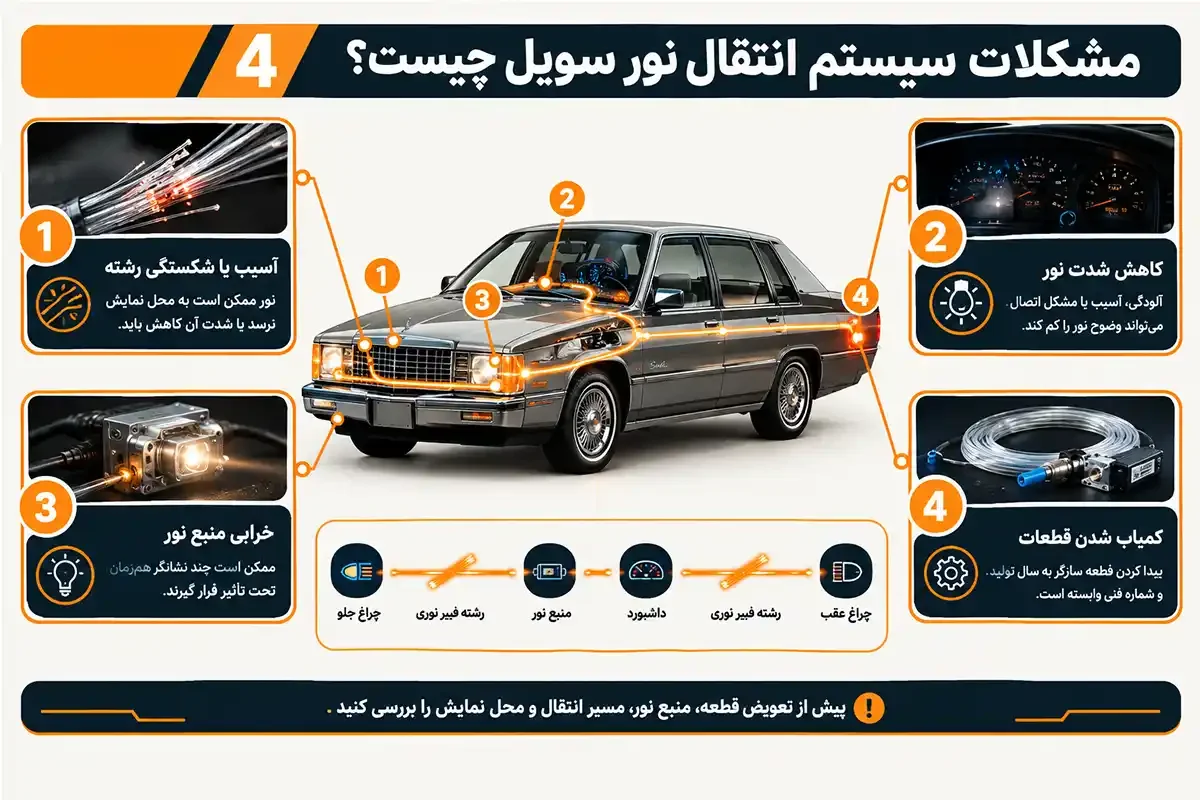

در سویل‌های قدیمی، مشکلات این سامانه بیشتر می‌تواند به فرسودگی قطعات، آسیب فیزیکی و تعمیرات قبلی مربوط باشد.

اگر رشته هدایت نور آسیب ببیند یا مسیر آن دچار شکستگی شود، نور ممکن است به محل نمایش نرسد یا شدت آن کاهش پیدا کند.

کثیفی، آسیب یا مشکل در محل اتصال می‌تواند باعث شود نور در نقطه نمایش به‌خوبی دیده نشود. در چنین شرایطی، تعویض چراغ اصلی لزوماً مشکل را برطرف نمی‌کند.

چنانچه منبع نور دچار ایراد شود، ممکن است بیش از یک نشانگر تحت تأثیر قرار بگیرد. به همین دلیل در عیب‌یابی باید مشخص شود مشکل فقط در یک مسیر دیده می‌شود یا چند مسیر هم‌زمان دچار مشکل شده‌اند.

برای خودروهای چند دهه قبل، پیدا کردن قطعات اختصاصی می‌تواند دشوار باشد. شماره فنی، سال تولید و نسل خودرو در پیدا کردن قطعه مناسب اهمیت زیادی دارند. فهرست قطعات سویل در سال‌های مختلف نیز نشان می‌دهد که نام و شماره برخی اجزای این سامانه با توجه به مدل تغییر کرده است.

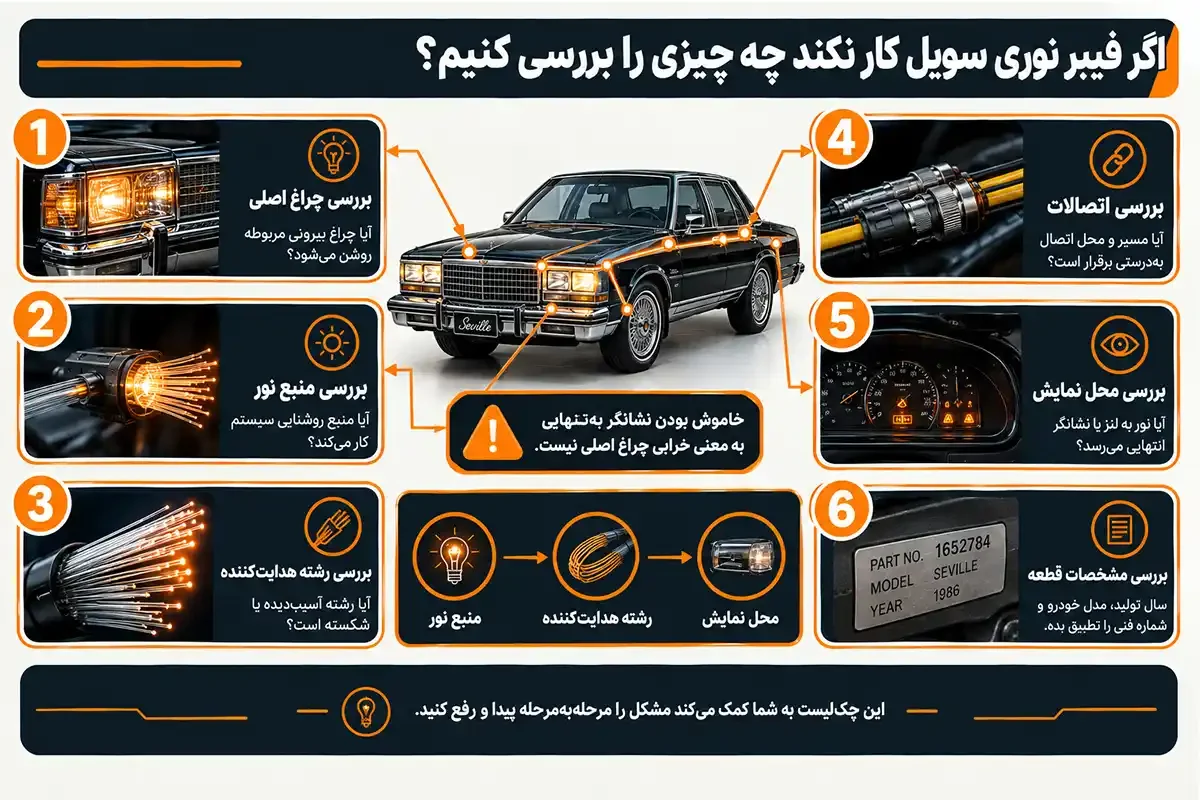

در صورتی که یکی از نشانگرهای نوری خودرو کار نمی‌کند، بهتر است از ساده‌ترین موارد شروع کنید.

ابتدا بررسی کنید چراغ اصلی مربوطه روشن می‌شود یا خیر. اگر چراغ اصلی سالم است، مشکل می‌تواند در مسیر انتقال نور یا بخش نمایش باشد.

بعد از آن، منبع نور و مسیر رشته بررسی می‌شود. در خودروهای قدیمی، وضعیت اتصالات و قطعاتی که قبلاً باز شده‌اند نیز اهمیت زیادی دارد.

یک نکته مهم این است که نباید فقط بر اساس خاموش بودن نشانگر، چراغ اصلی را تعویض کرد. سیستم پایش و چراغ اصلی دو بخش متفاوت هستند و خرابی یکی الزاماً به معنی خرابی دیگری نیست.

چنانچه خودرو چند دهه عمر دارد، بهتر است قبل از سفارش قطعه، سال تولید و شماره دقیق قطعه بررسی شود.

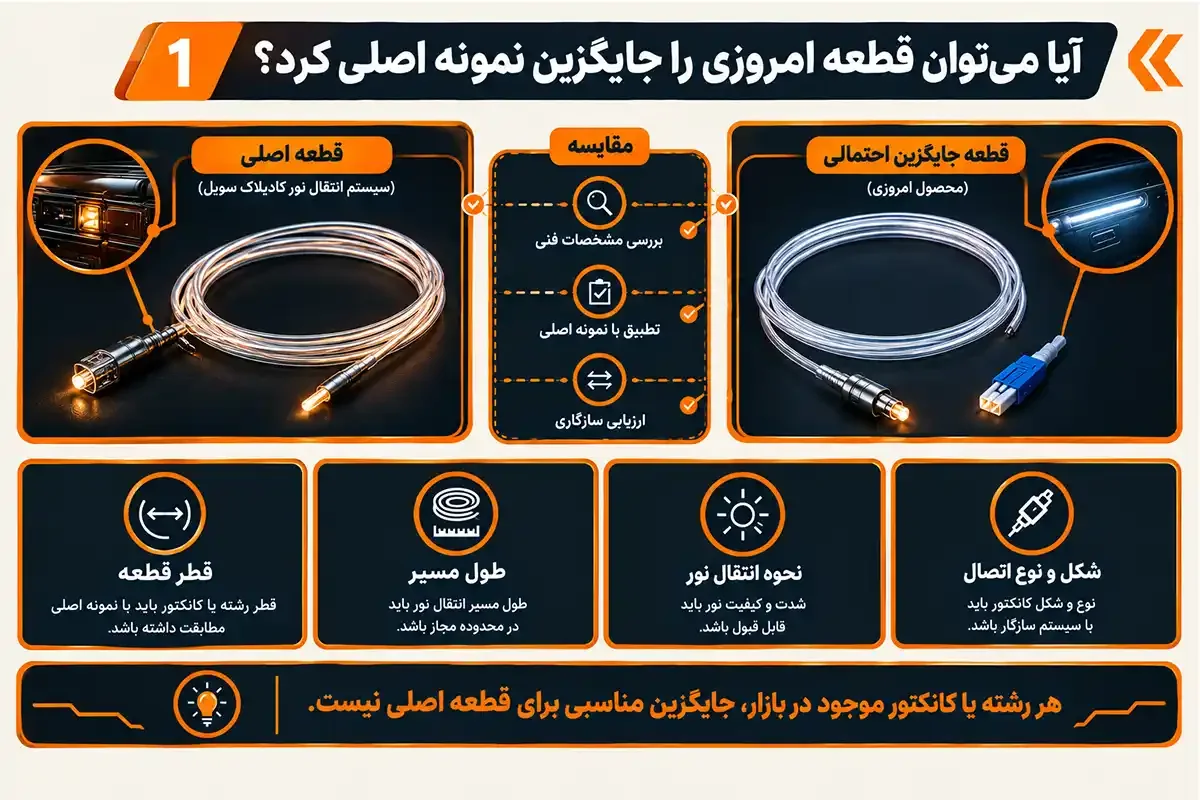

گاهی امکان ساخت یا استفاده از قطعه مشابه وجود دارد، اما این کار به معنی استفاده از هر رشته یا کانکتور موجود در بازار نیست.

قطعه جایگزین باید از نظر قطر، نحوه انتقال نور، طول، محل قرارگیری و نوع اتصال با سیستم خودرو سازگار باشد.

برای یک خودروی کلاسیک، حفظ ساختار اصلی معمولاً ارزش بیشتری دارد؛ به‌خصوص اگر خودرو برای بازسازی یا نگهداری کلکسیونی استفاده می‌شود.

به همین دلیل بهتر است ابتدا قطعه خراب شناسایی شود و سپس نمونه جایگزین مناسب پیدا شود.

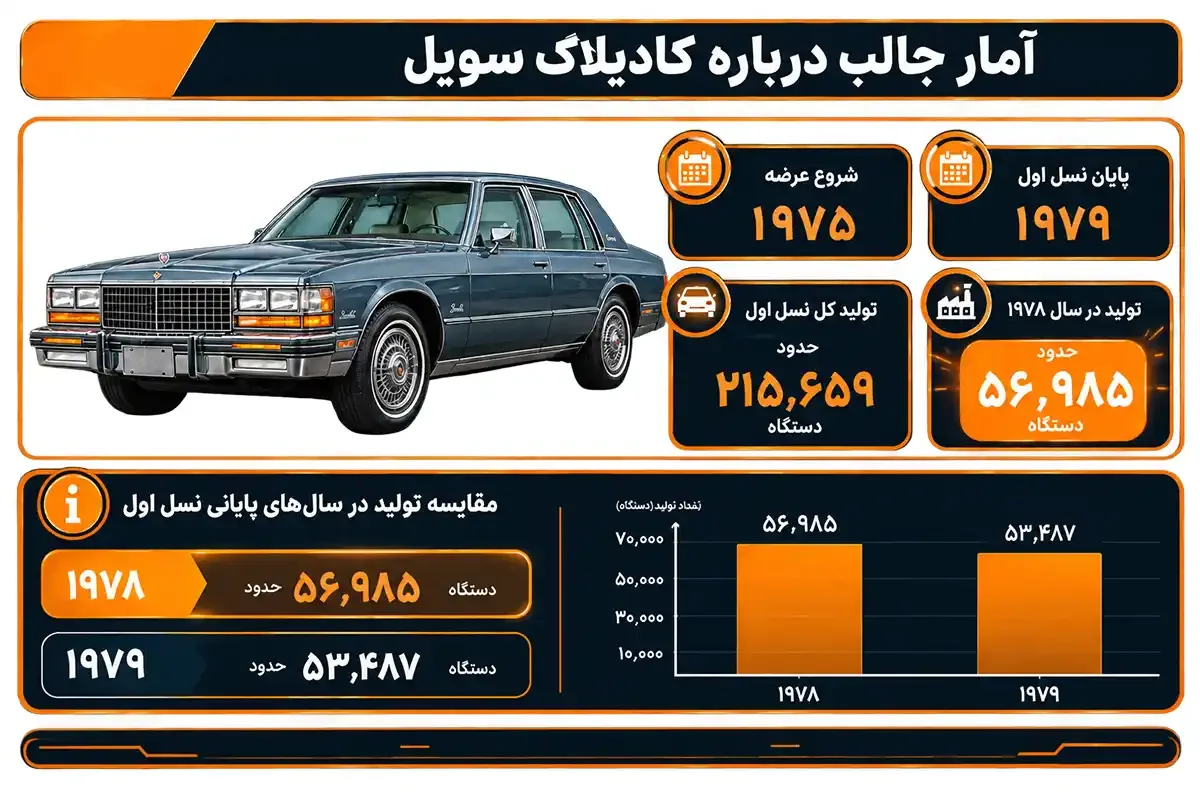

نسل اول Cadillac Seville از اواسط سال ۱۹۷۵ وارد بازار شد و تا سال ۱۹۷۹ ادامه پیدا کرد. تولید این نسل در مجموع به حدود ۲۱۵٬۶۵۹ دستگاه رسید.

تولید سال‌به‌سال نیز نشان می‌دهد که سویل در سال‌های پایانی نسل اول فروش قابل‌توجهی داشت. در سال ۱۹۷۸ حدود ۵۶٬۹۸۵ دستگاه از این خودرو تولید شد که بالاترین رقم تولید سالانه در این نسل بود. در سال ۱۹۷۹ نیز تولید به ۵۳٬۴۸۷ دستگاه رسید.

این آمار نشان می‌دهد که سویل نسل اول، با وجود طراحی متفاوت و قیمت بالاتر نسبت به بسیاری از مدل‌های کادیلاک، توانست در بازار آمریکا جایگاه قابل‌توجهی پیدا کند.

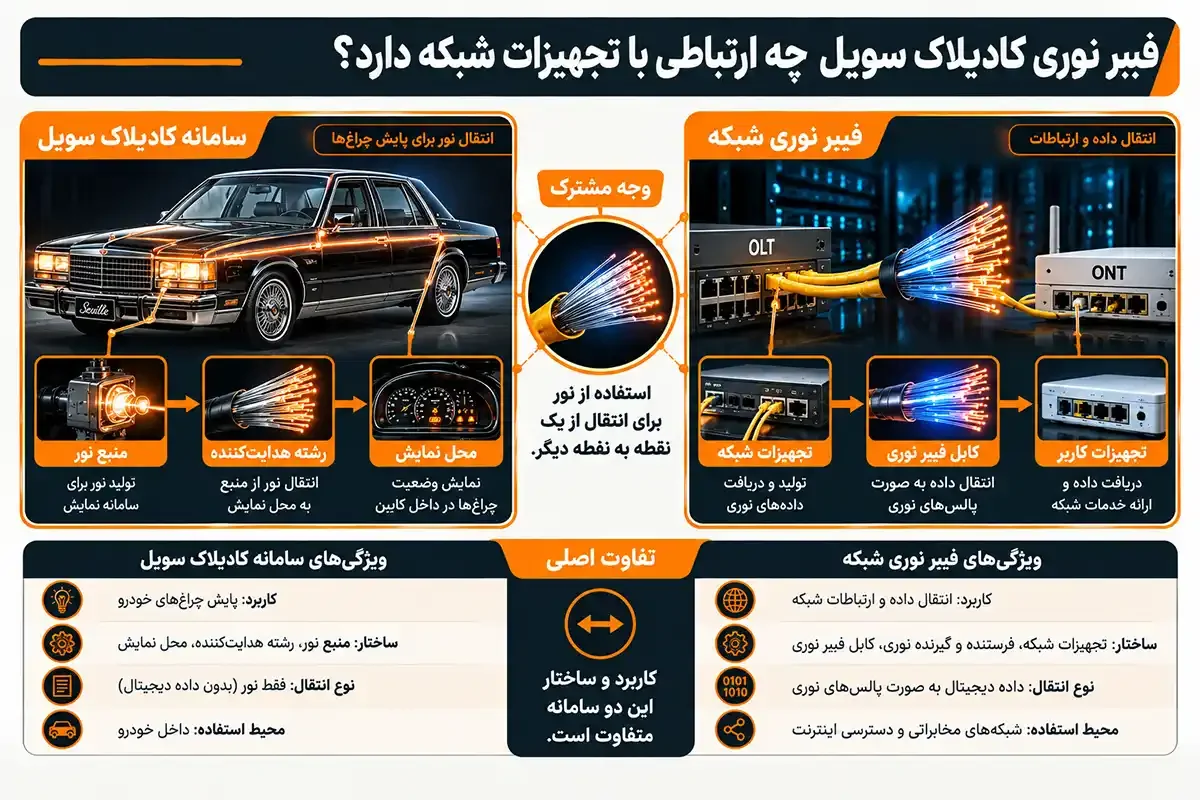

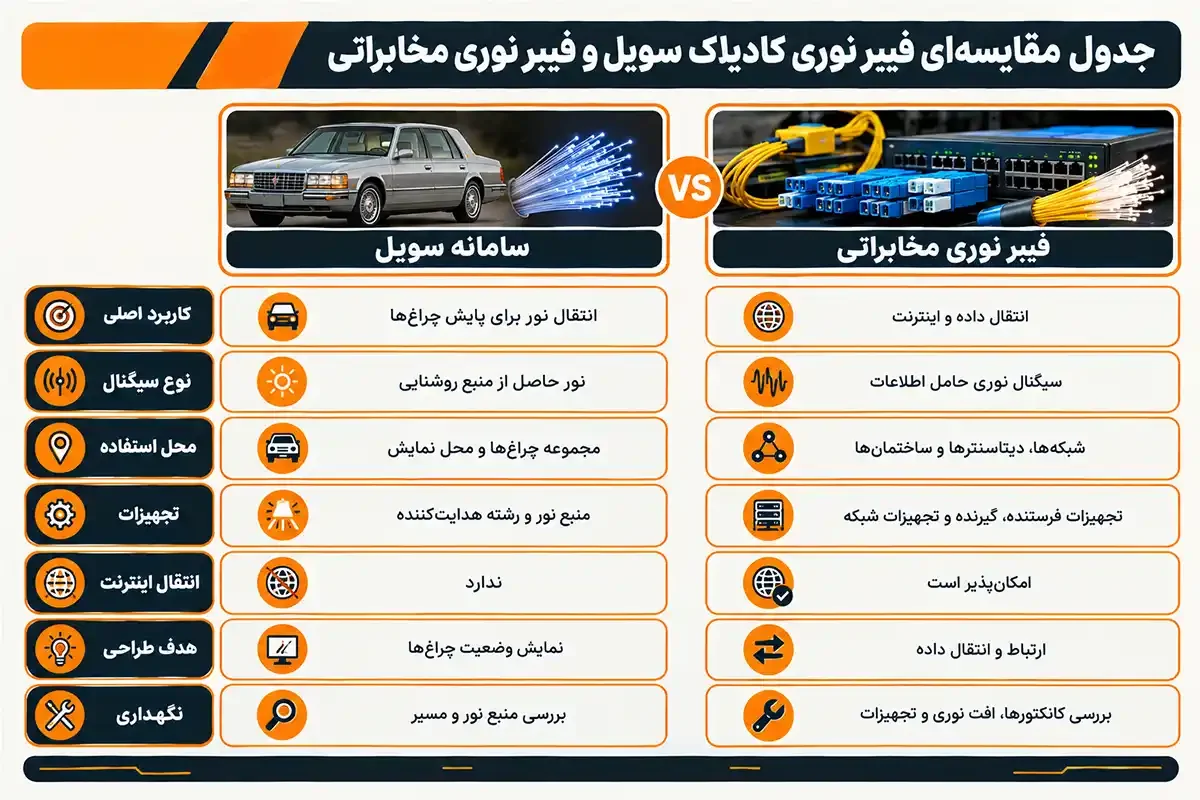

تقریباً هیچ ارتباط مستقیمی ندارند؛ تنها وجه مشترک، استفاده از نور برای انتقال از یک نقطه به نقطه دیگر است.

در شبکه‌های امروزی، برای مثال جعبه تقسیم فیبر نوری وظیفه مدیریت و توزیع رشته‌ها را بر عهده دارد و تجهیزات مختلف برای ارسال و دریافت داده به کار می‌روند.

حتی بهترین مودم فیبر نوری هواوی نیز یک تجهیز ارتباطی برای شبکه‌های FTTH است و برای تبدیل و مدیریت ارتباط نوری در سمت کاربر استفاده می‌شود.

برای بررسی تجهیزات شبکه می‌توانید محصولات موردنظر را از طریق خرید از آمازون بررسی کنید و مشخصات فنی هر قطعه را جداگانه تطبیق دهید.

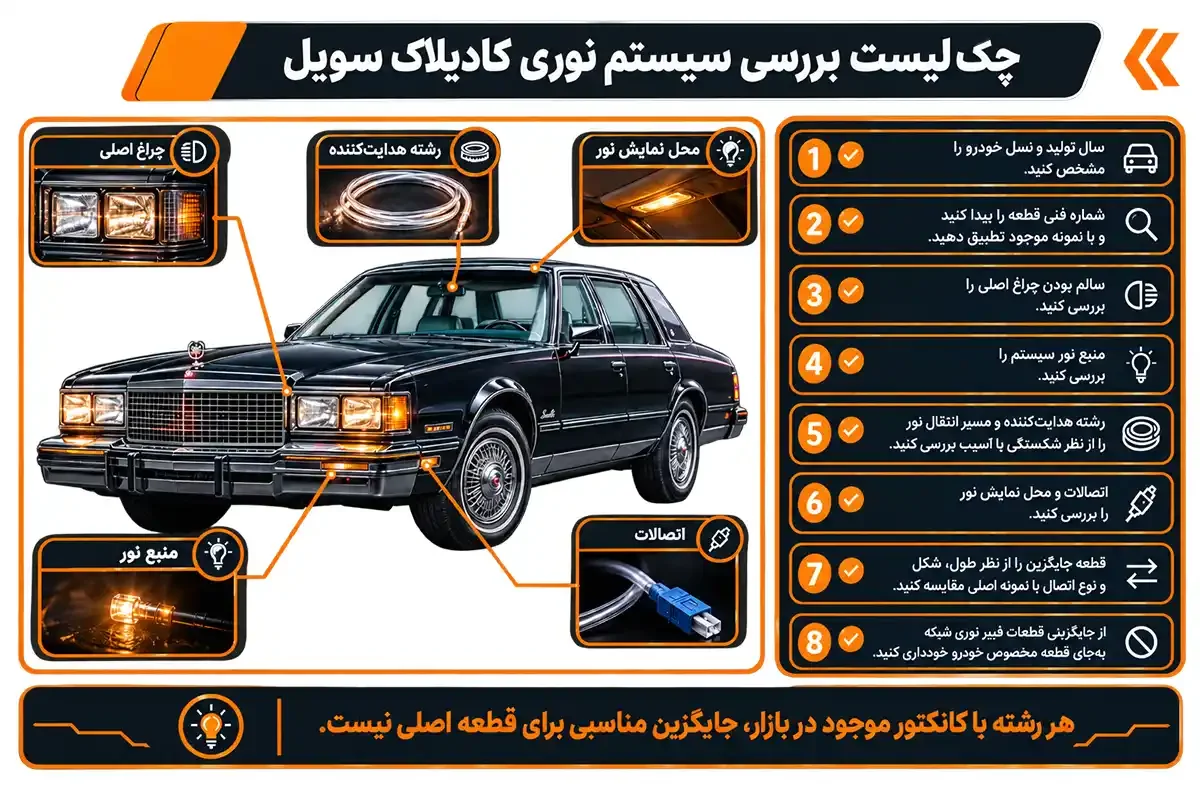

در صورتی که قصد بررسی یا تعمیر این بخش را دارید، قبل از خرید قطعه این موارد را مشخص کنید:

در پاسخ به سؤال فیبر نوری کادیلاک سویل چیست، باید گفت که این عبارت به یک سامانه انتقال نور برای پایش برخی چراغ‌های خودرو در مدل‌های مختلف سویل اشاره دارد. این سیستم با فیبر مورد استفاده در اینترنت و شبکه تفاوت دارد و برای انتقال داده‌های دیجیتال طراحی نشده بود.

مستندات تعمیراتی سویل مدل ۱۹۸۳ وجود Fiber Optic Monitoring System و Fiber Optic Light Source را تأیید می‌کنند. در این روش، نور از یک منبع به کمک رشته‌های هدایت‌کننده به محل نمایش می‌رسید تا وضعیت چراغ برای راننده قابل مشاهده باشد.

در خودروهای قدیمی، خرابی این بخش می‌تواند به منبع نور، رشته انتقال، محل اتصال یا قطعات انتهایی مربوط باشد. از طرفی، به دلیل قدیمی بودن سویل، پیدا کردن شماره فنی و تطبیق قطعه با سال تولید اهمیت زیادی دارد.
