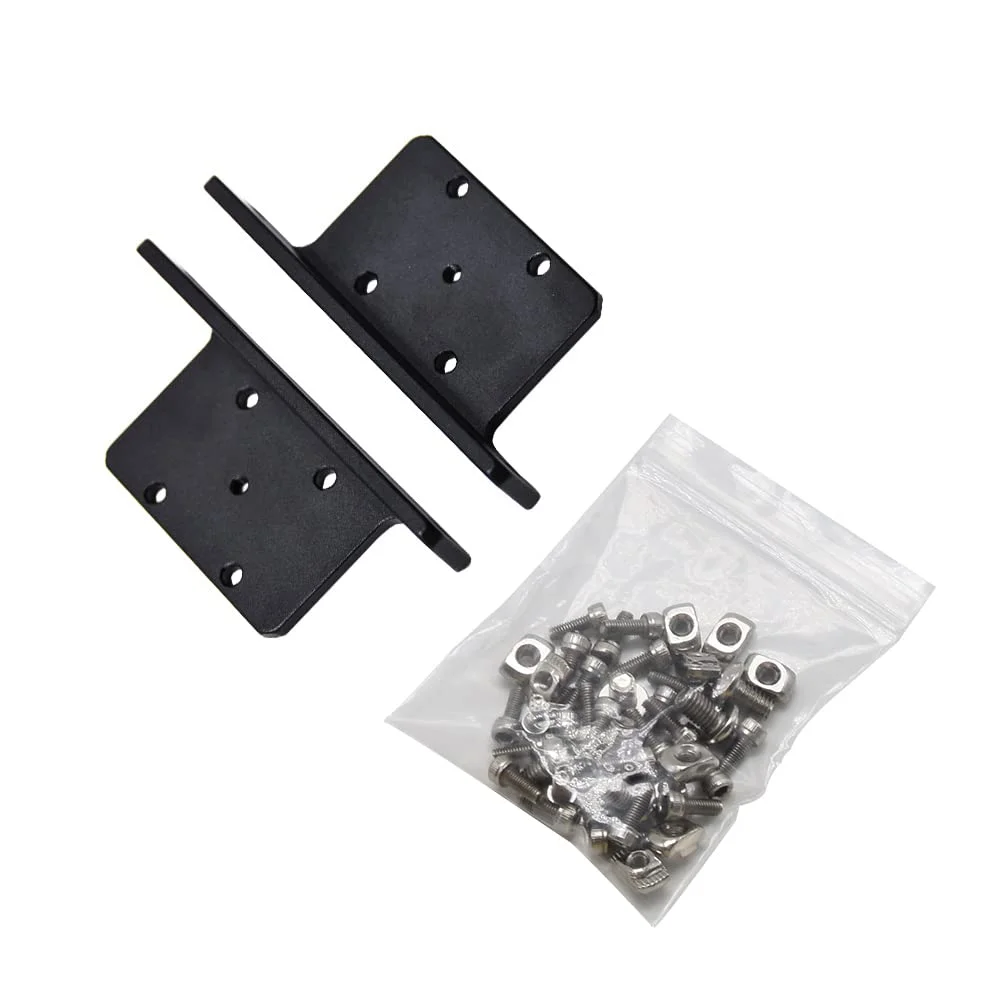

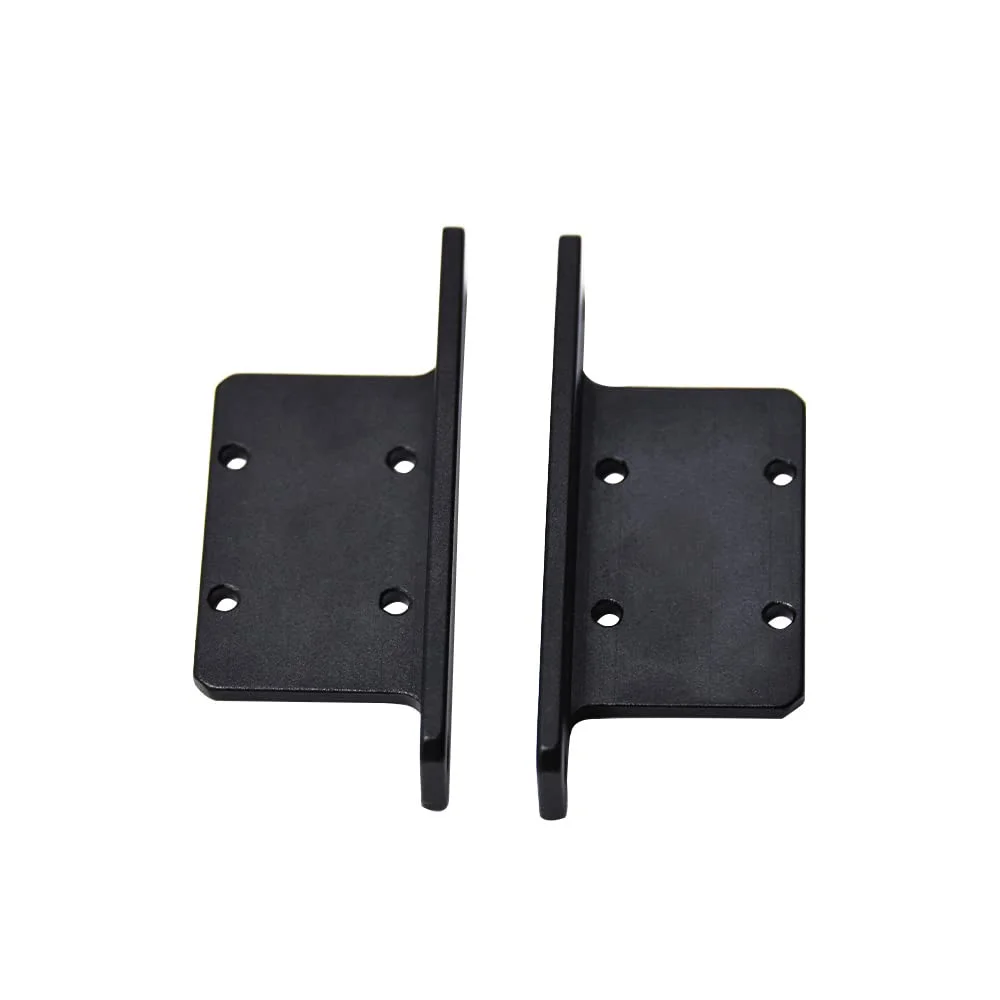

کیت راهنمای ریل خطی محور Y مدل Creativity Upgrade MGN12H طول 300 میلی‌متر برای پرینتر سه بعدی Ender3 (ریل خطی شامل نمی‌شود)

دستورالعمل نصب راهنمای محور Y ارتقا یافته Nepturn 1. لطفا ابتدا فایل ***.stl را از وب سایت رسمی دانلود و چاپ کنید. (*** همان نام فایلی است که در وب سایت رسمی آپلود شده است). 2. صفحه پلتفرم و گیره ها را بردارید. سپس صفحه بستر گرم را پس از برداشتن مهره پیچ دستی بردارید. 3. پیچ های ثابت کننده قرقره را بردارید. 4. از پیچ M3*8 + مهره T M3 برای ثابت کردن راهنمای خطی روی پروفیل استفاده کنید (توجه: سوراخ روی راهنمای خطی، می توانید یک پیچ را یک در میان سوراخ ها ثابت کنید). 5. قطعه ثابت کننده صفحه لغزنده را با پیچ M3*8 روی لغزنده راهنما ثابت کنید و سپس چاپ سوییچ محدود لمسی را نصب کنید. 6. صفحه لغزنده را با پیچ های M5*10 روی قطعه ثابت کننده صفحه لغزنده ثابت کنید. پس از اتمام تثبیت، لطفاً آزمایش کنید که آیا لغزش محور Y طبیعی است یا خیر، اگر گیر کردن و پدیده های دیگری وجود دارد، باید موازی بودن دو راهنمای خطی را تنظیم کنید. 7. تسمه سنکرون را نصب کنید و سپس قطعاتی را که قبلاً برداشته شده اند (مهره های دستی، فنرها، صفحه بستر گرم و غیره) را به نوبه خود نصب کنید. بعد از نصب، قبل از استفاده باید صفحه پلتفرم تراز شود. لطفا توجه داشته باشید: 1) برای ماشین‌های نوع Ender-3، این کیت فقط برای نسخه پروفیل محور Y 4040 قابل استفاده است و نمی‌توان آن را روی دستگاه با پروفیل 2040 اعمال کرد. 2) برای مدل های Ender-3V2، برای تکمیل مونتاژ، باید یک بلوک محدود کننده محور Y اضافی چاپ کنید.
