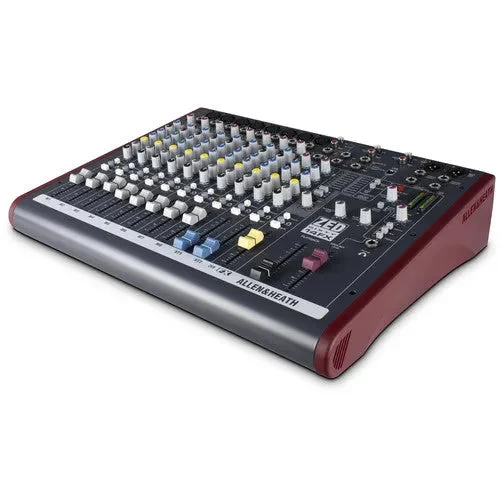

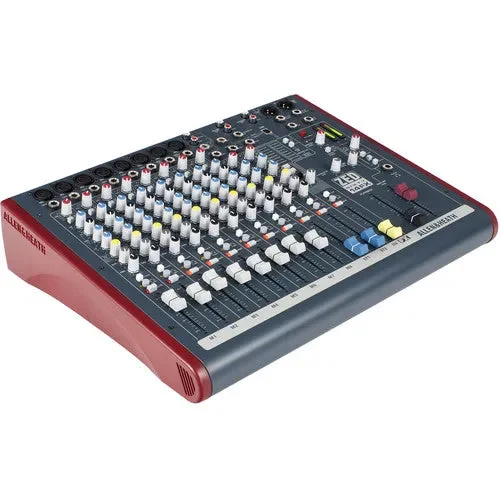

میکسر استودیویی و اجرای زنده الن اند هیث ZED60-14FX با افکت های دیجیتال و پورت USB

ویژگی های کلیدی 6 ورودی میکروفون/لاین با اکولایزر 3 باندی 2 ورودی میکروفون/Hi-Z با اکولایزر 3 باندی 2 ورودی استریو با اکولایزر 2 باندی 16 افکت قابل تنظیم ورودی/خروجی به DAW از طریق پورت USB خروجی اختصاصی FX و خروجی Aux خروجی ضبط غیرمتعادل و خروجی مانیتور مانیتورینگ هدفون قابل تعویض در هر کانال سوییچ انفرادی "Listen" مروری میکسر استودیویی و اجرای زنده ZED60-14FX از الن اند هیث یک میکسر 10 کاناله با 16 افکت داخلی است که برای طیف وسیعی از کاربردهای استودیویی و اجرای زنده طراحی شده است. کانال های 1 تا 6 دارای کانکتورهای Neutrik XLR برای سیگنال های سطح میکروفون و ورودی های 1/4 اینچی TRS برای سیگنال های سطح لاین متعادل یا نامتعادل هستند. کانال های 7 و 8 نیز دارای Neutrik XLR هستند، اما دارای ورودی های سطح ساز Class A FET Hi-Z برای اتصال مستقیم گیتارهای الکتریکی و باس هستند. علاوه بر این، کانال های 1 تا 8 همگی مجهز به اکولایزر 3 باندی و فانتوم پاور 48 ولت هستند. این میکسر همچنین دارای دو ورودی استریو (ST1 & ST2) است که دارای جک های 1/4 اینچی TS و RCA (فقط ST1) برای اتصال خروجی های سطح لاین از دستگاه هایی مانند کیبورد، سمپلر یا آی پاد هستند. هر یک از کانال های استریو دارای یک اکولایزر 2 باندی است. هر 10 کانال را می توان به یک باس "ضبط" هدایت کرد که می تواند از طریق پورت USB به کامپیوتری که نرم افزار DAW را اجرا می کند، خروجی داده شود، یا از طریق جک های خروجی ضبط RCA به یک دستگاه ضبط سخت افزاری هدایت شود. هر کانال همچنین دارای یک دکمه "listen" است که با فعال شدن، سیگنال مربوطه را از باس های اصلی و ضبط جدا کرده و به باس هدفون می فرستد. این می تواند در یک سناریوی ضبط زنده برای ایجاد تنظیمات مجزای اکولایزر در یک کانال قبل از افزودن آن به باس های اصلی یا ضبط مفید باشد. بخش اصلی ZED60-14FX با در نظر گرفتن تطبیق پذیری طراحی شده است و مجهز به خروجی های اصلی XLR چپ و راست متعادل با اینسرت های 1/4 اینچی در هر کانال است. این اینسرت ها می توانند برای قرار دادن تجهیزات خارجی مانند اکولایزر یا لیمیتر در انتهای زنجیره سیگنال شما قبل از خروجی میکس اصلی به بلندگوهای شما مفید باشند. همچنین، یک خروجی aux 1/4 اینچی متعادل برای اتصال اجزای تقویت صدای اضافی مانند مانیتور صحنه فعال و یک خروجی باس FX وجود دارد که می تواند برای ارسال میکس FX به تجهیزات اضافی مانند یک واحد افکت خارجی استفاده شود. در حالی که می توانید یک واحد افکت خارجی را از طریق جک خروجی باس FX متصل کنید، این میکسر همچنین دارای شانزده افکت دیجیتال داخلی است که شامل چندین تاخیر، ریورب، یک دوبلر، فلانجر و کر است. موتور DSP، که از همان الگوریتم های افکت کنسول های دیجیتال پرچمدار الن اند هیث استفاده می کند، برای پردازش سیگنال کم نویز و کم دیستورشن طراحی شده است. مشخصات کلیدی تعداد کانال های ورودی آنالوگ 12 (8 مونو / 2 استریو) تعداد پری امپ میکروفون 8 کانال های خروجی آنالوگ 1x خروجی اصلی استریو 1x خروجی استریو اتاق کنترل/مانیتور 1x خروجی ارسال Aux مونو 1x خروجی ارسال FX مونو 1x خروجی نوار/ضبط استریو 1x خروجی هدفون استریو مسیردهی میکس میکس اصلی / باس Aux/زیرگروه / باس FX اکولایزر کانال های ورودی: اکولایزر 3 باندی افکت های داخلی 3x تاخیر+ریورب 3x تاخیر 7x ریورب 1x فلانجر 1x کر ورودی/خروجی USB 1x USB-B 1.1 (ورودی/خروجی) بی سیم خیر حداکثر ضبط چند مسیره 12 ترک قابل نصب در رک خیر حداکثر ظرفیت ورودی/خروجی میکسر 12x ورودی / 6x خروجی تعداد کانال های ورودی آنالوگ 12 (8 مونو / 2 استریو) تعداد پری امپ میکروفون 8 کانال های خروجی آنالوگ 1x خروجی اصلی استریو 1x خروجی استریو اتاق کنترل/مانیتور 1x خروجی ارسال Aux مونو 1x خروجی ارسال FX مونو 1x خروجی نوار/ضبط استریو 1x خروجی هدفون استریو مسیردهی میکس میکس اصلی / باس Aux/زیرگروه / باس FX فیدرها و تنظیم سطح 8x فیدر کانال 1x فیدر اصلی مترها متر اصلی: 2x LED 12 قسمتی پردازش سیگنال محدوده بهره/تریم ورودی لاین/میکروفون: +60 dB ورودی 1/4 اینچی Hi-Z: +26 dB پردازش دینامیکی خیر اکولایزر کانال های ورودی: اکولایزر 3 باندی پارامترهای اکولایزر کانال های مونو: Low: ±15 dB at 80 Hz Mid: ±15 dB at 120 Hz to 4 kHz High: ±15 dB at 12 kHz کانال های استریو: Low: ±15 dB at 80 Hz High: ±15 dB at 12 kHz اکولایزر گرافیکی خیر فیلترها کانال های ورودی: High-Pass: 100 Hz, 6 dB/Octave Solo/Mute Mute در هر کانال ورودی افکت های داخلی 3x تاخیر+ریورب 3x تاخیر 7x ریورب 1x فلانجر 1x کر نرخ نمونه برداری صوتی دیجیتال 32 / 44.1 / 48 kHz عمق بیت 16 بیت عملکرد پاسخ فرکانسی ورودی میکروفون به خروجی اصلی: 10 Hz to 30 kHz +0.5/-1 dB (30 dB Gain) ورودی لاین به خروجی اصلی: 10 Hz to 25 kHz +0.5/-1 dB (Unity Gain) ورودی استریو به خروجی اصلی: 10 Hz to 30 kHz +0.5/-1 dB حداکثر سطح ورودی ورودی XLR: +11 dBu (Mono) ورودی لاین 1/4 اینچی: +31 dBu (Mono) ورودی 1/4 اینچی / RCA: +15 dB (Stereo) کف نویز خروجی اصلی: -93 dBu (Master Level at Unity, Channel Levels at -∞, 2 Hz to 22 kHz) THD+N ورودی میکروفون به خروجی اصلی: 0.002% at +10 dB Gain (+10 dBu, 1 kHz) ورودی لاین به خروجی اصلی: 0.01% at +30 dB Gain (1 kHz) 0.003% at Unity Gain (1 kHz) ورودی لاین استریو به خروجی اصلی: 0.002% at Unity Gain (+10 dBu, 1 kHz) ورودی Hi-Z به خروجی اصلی: 0.015% (0 dBu) اتصالات ورودی های آنالوگ 2x 1/4 اینچی TRS Main Insert 8x XLR 3-Pin Mic/Line Input 6x 1/4 اینچی TRS Line Input 2x 1/4 اینچی TRS Unbalanced Hi-Z Input 4x 1/4 اینچی TS Input (2 Stereo Pairs) 1x Stereo RCA Input خروجی های آنالوگ 2x XLR 3-Pin Main Output 1x Stereo RCA Monitor Output 1x Stereo RCA Tape Output 1x 1/4 اینچی TRS FX Send 1x 1/4 اینچی TRS Aux Output 1x 1/4 اینچی TRS Headphone Output فانتوم پاور +48 V, Selectable On/Off (Applied to All Inputs) ورودی/خروجی دیجیتال No ورودی/خروجی MIDI No ورودی/خروجی USB 1x USB-B 1.1 (I/O) بی سیم No ضبط Max Multitrack Recording 12 Tracks سازگاری سازگاری سیستم عامل Windows / macOS سازگاری سیستم عامل Windows macOS فیزیکی قابل نصب در رک No ابعاد 17.3 x 13.6 x 3.7" / 440 x 346 x 95 mm وزن 13.6 lb / 6.2 kg اطلاعات بسته بندی وزن بسته 14.5 lb ابعاد جعبه (LxWxH) 20.3 x 15.8 x 7.3" محتویات جعبه میکسر استودیویی و اجرای زنده الن اند هیث ZED60-14FX با افکت های دیجیتال و پورت USB سیم برق
