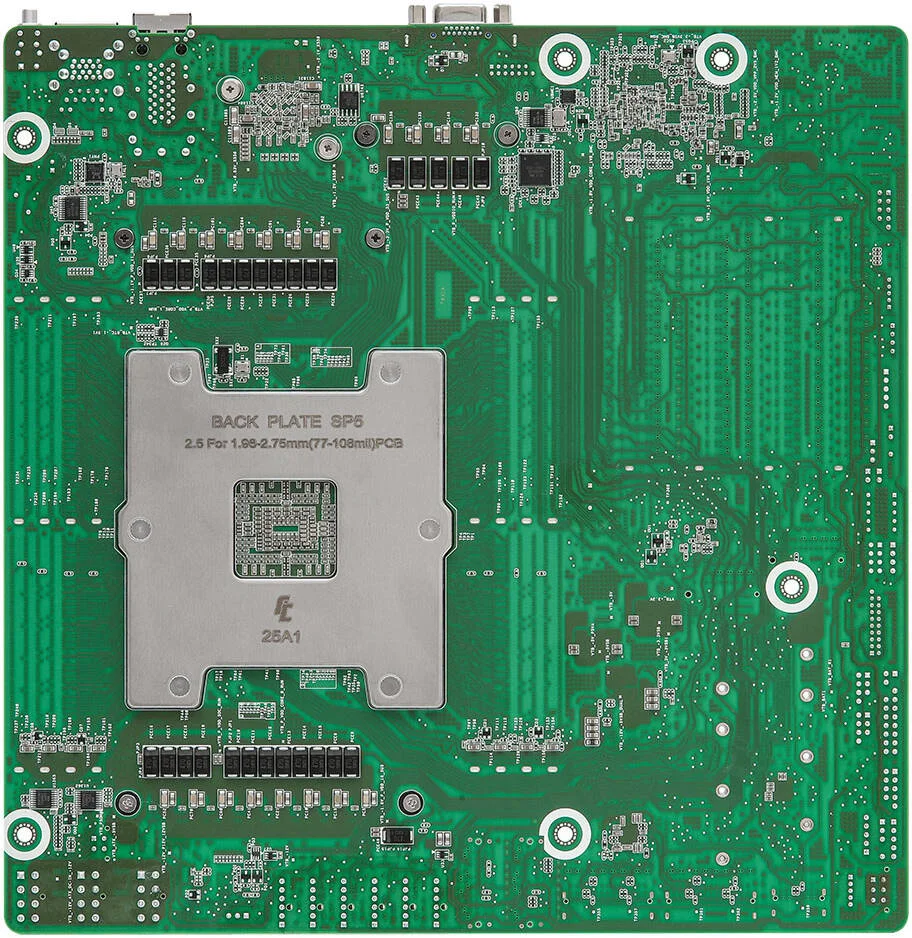

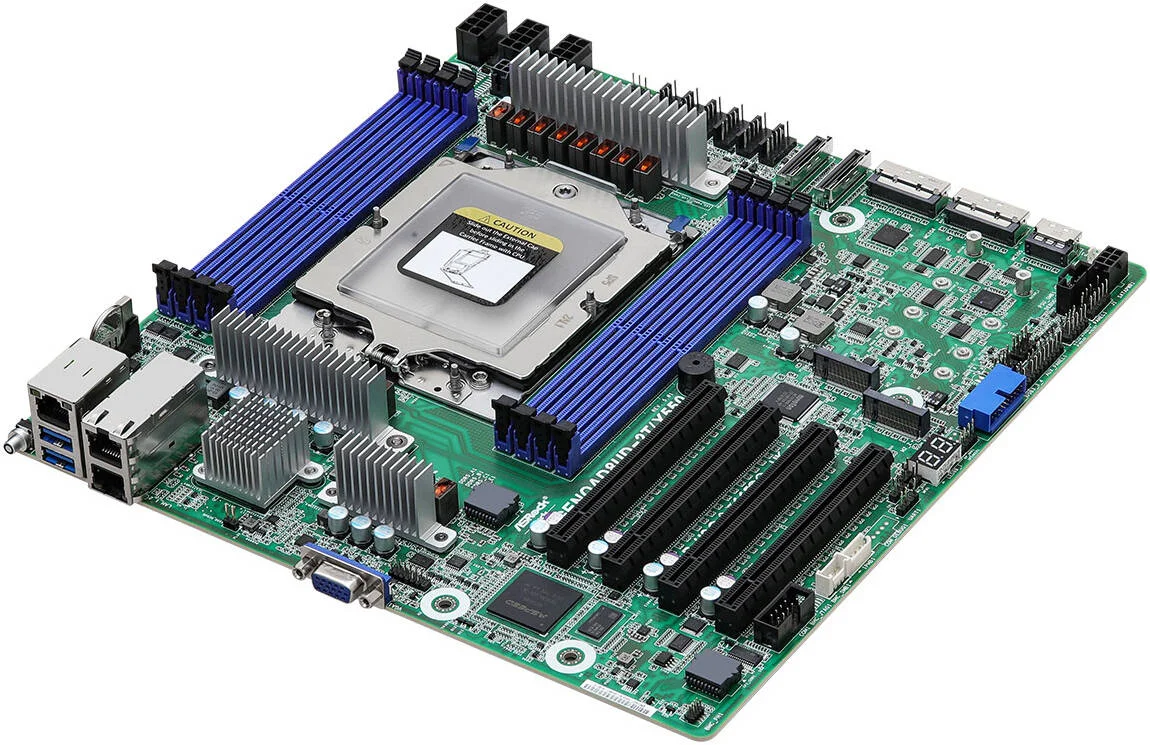

مادربرد سرور AsRock Rack GENOAD8UD-2T/X550 Deep Micro-ATX، تک سوکت SP5 (LGA 6096)، 8 اسلات DDR5 DIMM حداکثر 512 گیگابایت، دو LAN 10G، PCIe5.0 x4 | GENOAD8UD-2T/X550

مادربرد Rack GENOAD8UD-2T/X550 Genoa. این یک فرم فاکتور mATX 9.6 اینچی در 9.6 اینچی یا یک فرم فاکتور ATX 12 اینچی در 9 اینچی نیست. در عوض، ابعاد آن 10.4 اینچ در 10.5 اینچ است. حتی با وجود اندازه غیر استاندارد، به نظر می رسد یافتن فضا برای نقاط نصب استندآف مادربرد برای ASRock Rack چالش برانگیزتر بوده است. این شاسی غیر استاندارد همچنین به این معنی بود که اولین شاسی که سعی کردیم این مادربرد را در آن قرار دهیم، مناسب نبود. ASRock Rack GENOAD8UD 2T X550 سوکت های CPU و حافظه در لبه سمت راست مادربرد، می توانیم شش هدر فن پنج پین را ببینیم. این مجموعه نسبتاً خوبی است زیرا انتظار داریم این پلتفرم به خنک کننده نیاز داشته باشد. سومین نکته در مورد این پلتفرم، وضعیت برق است. با توجه به محدودیت های اندازه فیزیکی، مادربرد دارای کانکتور برق 24 پین استاندارد نیست. در عوض، دارای سه ورودی برق 12 ولت CPU است. این بدان معناست که از ورودی DC نیز پشتیبانی می کند اگر منبع تغذیه 12 ولت DC بزرگی در اختیار داشته باشید. بسیاری از منابع تغذیه دارای سه ورودی 12 ولت نیستند و برای انجام عملکردهای عادی برق از کانکتور ATX 24 پین منبع تغذیه استاندارد، باید از یک آداپتور استفاده کرد. در حالی که ممکن است این موضوعات زیادی به نظر برسند، اما مناطقی وجود دارند که این مادربرد فراتر از تعداد هسته ها، یک مادربرد mATX استاندارد را از بین می برد. به عنوان مثال، چهار اسلات توسعه PCIe وجود دارد. اینها فقط برای نمایش نیستند، هر کدام یک اسلات PCIe Gen5 x16 هستند. این تنها نیمی از ظرفیت اسلات PCIe Gen5 EPYC Genoa است. اسلات های Gen5 x16 همچنین لاین های CPU EPYC هستند که از دستگاه های CXL 1.1 Type-3 پشتیبانی می کنند. ما نتوانستیم این اسلات ها را با دستگاه های CXL آزمایش کنیم، با این حال، ما هنوز در روزهای اولیه دستگاه ها و پشتیبانی هستیم، بنابراین خوانندگان ما باید پشتیبانی CXL را به عنوان یک ویژگی آینده نگرانه در نظر بگیرند. ASRock Rack GENOAD8UD 2T X550 اسلات های PCIe 1 داشتن 64 لاین PCIe Gen5/ CXL عالی است، اما موارد بیشتری نیز وجود دارد. در کنار این اسلات ها، دو اسلات PCIe Gen4 x4 M.2 برای SSD های بوت وجود دارد. ASRock Rack GENOAD8UD 2T X550 اسلات های M.2 1 هدرها و یک نمایشگر کد POST در لبه پایینی مادربرد وجود دارد، اما ویژگی بزرگ دیگر در لبه سمت راست قرار دارد. در مجموع چهار کانکتور PCIe Gen5 x8 MCIO و یک x4 MCIO وجود دارد. MCIO یک کانکتور جدیدتر برای نسل PCIe Gen5/ CXL است، با این حال، اینها PCIe Gen5 هستند. دو کانکتور x8 نیز می توانند به عنوان 8 هدر SATA III اجرا شوند، اما حس ما این است که استفاده از HBA برای اتصال به دستگاه های SATA با سرعت پایین تر کارآمدتر است. هیچ کانکتور SATA 7 پین روی این مادربرد وجود ندارد که به طرز خوشایندی مدرن به نظر می رسد. یکی از ویژگی های خوب این است که ASRock این کانکتورهای MCIO را دارد که در راستای اسلات های PCIe x16 موازی با مادربرد قرار دارند. همچنین به این معنی است که اگر قصد دارید از این مادربرد در یک شاسی استفاده کنید، برای استفاده از این پورت ها به کمی فضای اضافی شاسی نیاز است. ASRock Rack GENOAD8UD 2T X550 کانکتورهای لبه M.2 و MCIO در اینجا نمایی از زاویه دیگر وجود دارد. ASRock Rack GENOAD8UD 2T X550 اسلات های PCIe جریان هوا در اینجا نمایی از مادربرد از جهت جریان هوای استاندارد وجود دارد تا حس پروفایل و نحوه تراز شدن اسلات ها و کانکتورها را نشان دهد. ASRock Rack GENOAD8UD 2T X550 نمای جریان هوا در کنار CPU هیت سینک های VRM را داریم، اما همچنین یک هیت سینک برای Intel X550 NIC نیز وجود دارد. این پلتفرم دارای شبکه 10Gbase-T است. فضای زیادی وجود ندارد، بنابراین داشتن حداقل 10GbE به جای 1GbE خوشایند است. ASRock Rack GENOAD8UD 2T X550 Intel X550 جدا از دو پورت RJ45 10Gbase-T، چیز دیگری در سمت I/O پشتی مادربرد وجود ندارد. یک پورت VGA و دو پورت USB 3 دسترسی محلی را فراهم می کنند. یک پورت مدیریت دسترسی خارج از باند را به پلتفرم فراهم می کند. ASRock Rack GENOAD8UD 2T X550 مشخصات I/O پشتی ابعاد 10.4 اینچ در 10.5 اینچ سیستم پردازنده CPU از پردازنده های AMD EPYC™ 9004 (با فناوری AMD 3D V-Cache™) و سری 97x4 پشتیبانی می کند سوکت تک سوکت SP5 (LGA 6096) چیپست سیستم روی تراشه حافظه سیستم مقدار DIMM پشتیبانی شده 8 اسلات DIMM (1DPC) نوع پشتیبانی شده از DDR5 288-پین RDIMM، RDIMM-3DS حداکثر ظرفیت در هر DIMM RDIMM: 96 گیگابایت (2R) RDIMM-3DS: 512 گیگابایت (2S8Rx4) حداکثر فرکانس DIMM 4800 مگاهرتز ولتاژ 1.1 ولت اسلات های توسعه PCIe (SLOT7 نزدیک به CPU) PCIe x 16 SLOT6: PCIe5.0 / CXL1.1 x16 SLOT5: PCIe5.0 / CXL1.1 x16 SLOT4: PCIe5.0 / CXL1.1 x16 SLOT3: PCIe5.0 / CXL1.1 x16 سایر کانکتورهای توسعه PCIe اسلات M.2 2 M-key (PCIe5.0 x4); پشتیبانی از فرم فاکتور 2280/2260/2242/2230 سایر موارد 2 MCIO (PCIe5.0 x8) 2 MCIO (PCIe5.0 x8 یا 8 SATA 6Gb/s) 1 MCIO (PCIe5.0 x4) فضای ذخیره سازی SATA/SAS PCH فضای ذخیره سازی داخلی AMD EPYC™ 9004 (16 SATA 6Gb/s): 2 MCIO اترنت کنترلر GbE اضافی Intel ® X550-AT2: 2 RJ45 (10GbE) مدیریت سرور کنترلر BMC ASPEED AST2600 IPMI GLAN اختصاصی 1 Realtek RTL8211F برای مدیریت اختصاصی GLAN کنترلر گرافیک ASPEED AST2600 VRAM DDR4 512MB I/O پشتی دکمه/LED UID 1 دکمه UID با LED پورت VGA 1 DB15 (VGA) پورت USB 3.2 Gen1 2 Type-A (USB3.2 Gen1) RJ45 2 RJ45 (10GbE) 1 IPMI اختصاصی کانکتورها/هدرهای داخلی کانکتور برق 1 (4 پین، سیگنال ATX PSU) با کابل آداپتور ATX 24 پین، 3 (8 پین، ATX 12V) پشتیبانی از ورودی 12 ولت DC سایر کانکتورهای برق 1 (6 پین) برای برق HDD هدر پنل کمکی 1 (18 پین): نفوذ به شاسی، LED خطای سیستم، LED فعالیت LAN1/LAN2، مکان یابی، SMBus پنل سیستم 1 (9 پین): سوئیچ برق، سوئیچ ریست، LED برق سیستم، LED فعالیت HDD هدر COM 1 هدر بلندگو 1 (4 پین) هدر فن 6 (6 پین) هدر سنسور حرارتی 1 هدر TPM 1 (13 پین، SPI) هدر SGPIO 2 HSBP 1 هدر SMBus 1 هدر PMBus 1 هدر IPMB 1 پاک کردن CMOS 1 (پدهای تماسی) هدر USB 3.2 (Gen1) 1 (19 پین، 2 USB3.2 Gen1) هدر NMI 1 نشانگرهای LED LED PWR آماده به کار 5vsb 1 (5VSB) LED خرابی فن 6 LED ضربان قلب BMC 1 سیستم BIOS نوع BIOS AMI UEFI BIOS; 256 Mb (32MB) SPI Flash ROM ویژگی های BIOS ASRock Rack Instant Flash، ACPI 6.4 و بالاتر، رویدادهای بیدار شدن، SMBIOS 3.5.0 و بالاتر، Plug and Play(PnP) مانیتور سخت افزاری دما CPU، MB، TR1 سنجش دما فن CPU/عقب/جلو تاکومتر فن فن بی صدا CPU (اجازه تنظیم خودکار سرعت فن شاسی توسط دمای CPU) کنترل چند سرعته فن CPU/عقب/جلو ولتاژ VCORE,VCCSA,VCCM,3V, 5V, 12V, +BAT, 3VSB, 5VSB,VCCIO,+2.5V_VPP سیستم عامل پشتیبانی شده سیستم عامل Microsoft ® Windows: - Server 2019 (64bit) - Server 2022 (64 bit) Linux: - RedHat Enterprise Linux Server 8.6 (64bit) / Server 8.7 (64bit) / Server 9.0 (64bit) / Server 9.1 (64bit) - SUSE SLES 15.4(64 bit) - UBuntu 20.04.5 (64 bit) / 22.04 (64 bit) / 22.10 (64 bit) Hypervisor:: - VMWare ® ESXi/ 7.0 U3i / 8.0 - CITRIX Hypervisor 8.2.1 محیط دما دمای کارکرد: 10 درجه سانتیگراد ~ 35 درجه سانتیگراد / دمای غیر کارکرد: -40 درجه سانتیگراد ~ 70 درجه سانتیگراد رطوبت رطوبت غیر کارکرد: 20٪ ~ 90٪ (غیر متراکم)
