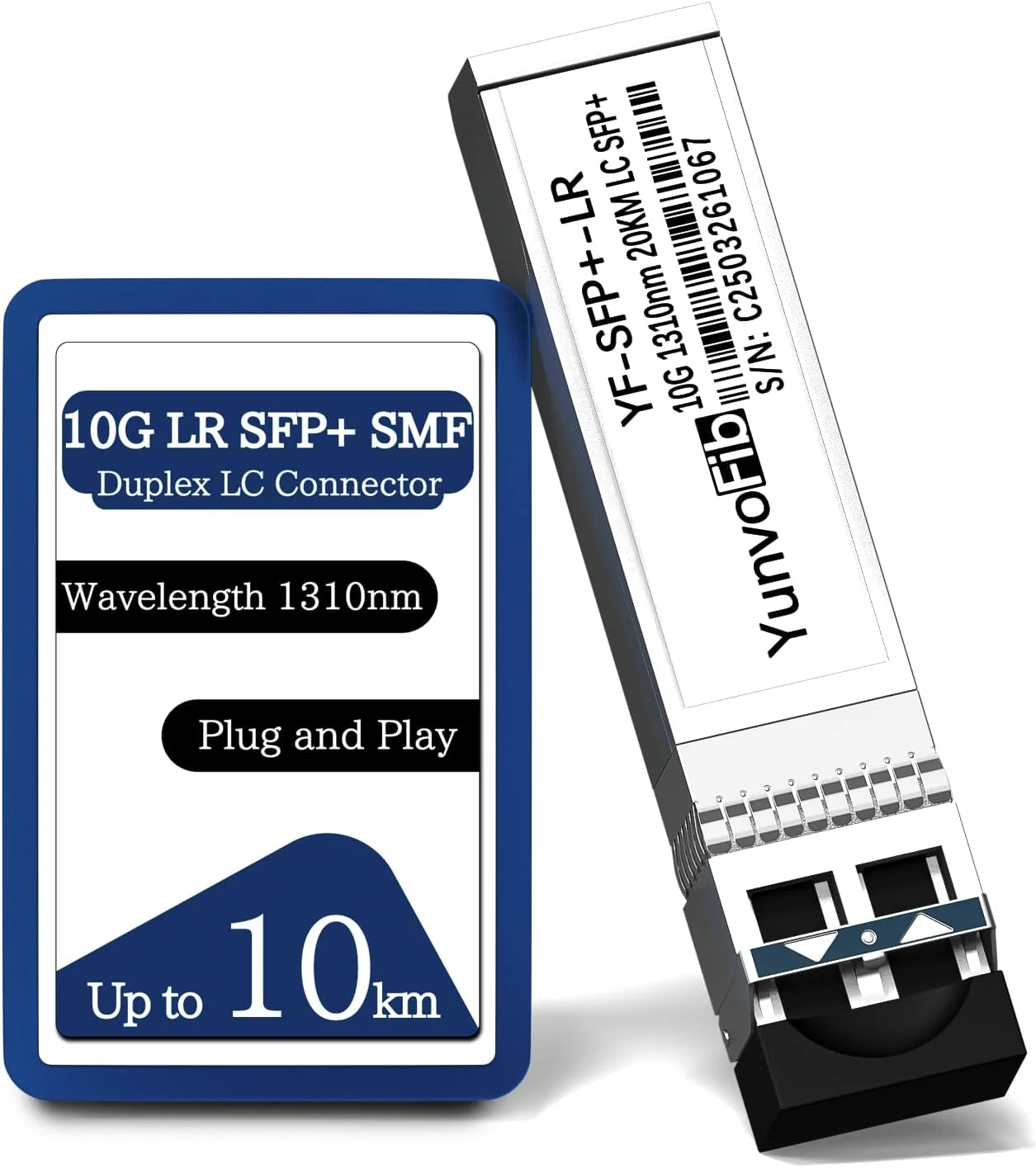

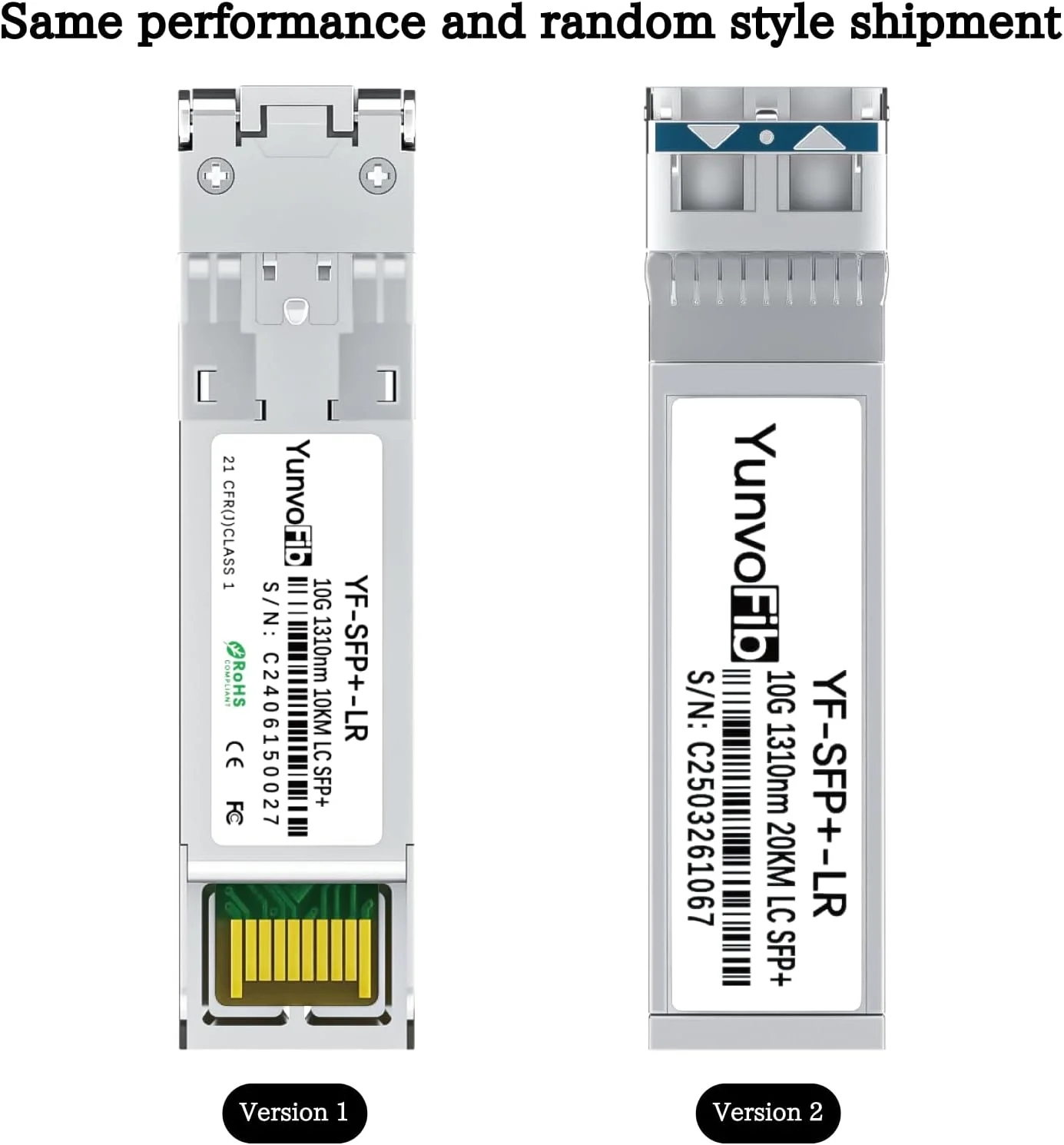

رابط الکتریکی ماژول SFP+ LR مطابق با مشخصات الکتریکی SFI است. امپدانس ورودی فرستنده و خروجی گیرنده 100 اهم دیفرانسیل است. خطوط داده به صورت داخلی AC کوپل شدهاند. این ماژول ترمینال دیفرانسیل را فراهم میکند و تبدیل حالت دیفرانسیل به حالت مشترک را برای خاتمه سیگنال با کیفیت و EMI کم کاهش میدهد. SFI معمولاً روی 200 میلیمتر مواد FR4 بهبود یافته یا تا حدود 150 میلیمتر FR4 استاندارد با یک کانکتور کار میکند. در جهت انتقال، ماژول فرستنده و گیرنده SFP+ یک سیگنال الکتریکی 10.3125 گیگابیت بر ثانیه (نرخ سیگنالینگ) را از برد میزبان Asic/SerDes دریافت میکند و دادهها را از طریق درایور لیزر که دیود لیزر را در زیر مجموعه نوری فرستنده (TOSA) کنترل میکند، به یک سیگنال نوری تبدیل میکند. یک Transmit Disable (Tx_Dis) سازگار با کلکتور باز ارائه شده است. یک منطق "1" یا عدم اتصال روی این پین، انتقال لیزر را غیرفعال میکند. یک منطق "0" روی این پین عملکرد عادی را فراهم میکند. فرستنده دارای یک حلقه کنترل توان خودکار داخلی (APC) است تا از خروجی توان نوری ثابت در سراسر ولتاژ منبع تغذیه و تغییرات دما اطمینان حاصل شود. یک Transmit Fault (TFault) سازگار با کلکتور باز ارائه شده است. TX_Fault یک کنتاکت خروجی ماژول است که وقتی بالا باشد، نشان میدهد که فرستنده ماژول یک وضعیت خطا مربوط به عملکرد یا ایمنی لیزر را تشخیص داده است. کنتاکت خروجی TX_Fault یک درین/کلکتور باز است و باید با یک مقاومت در محدوده 4.7-10 kΩ به Vcc_Host در میزبان کشیده شود. TX_Disable یک کنتاکت ورودی ماژول است. هنگامی که TX_Disable به صورت بالا فعال شود یا باز گذاشته شود، خروجی فرستنده ماژول SFP+ باید خاموش شود. این کنتاکت باید با یک مقاومت 4.7 kΩ تا 10 kΩ به VccT کشیده شود. گیرنده دادههای نوری سریال 10 گیگابیت بر ثانیه را به دادههای الکتریکی سریال PECL/CML تبدیل میکند. یک Loss of Signal سازگار با کلکتور باز ارائه شده است. Rx_LOS وقتی بالا باشد، نشان میدهد که سطح سیگنال نوری کمتر از مقدار مشخص شده در استاندارد مربوطه است. کنتاکت Rx_LOS یک خروجی درین/کلکتور باز است و باید با یک مقاومت در محدوده 4.7-10 kΩ یا با یک ترمینال فعال به Vcc_Host در میزبان کشیده شود. فیلتر کردن منبع تغذیه برای هر دو فرستنده و گیرنده توصیه میشود. سیگنال Rx_LOS به عنوان یک نشانه اولیه برای سیستمی که SFP+ در آن نصب شده است در نظر گرفته شده است که قدرت سیگنال دریافتی کمتر از محدوده مشخص شده است. چنین نشانهای معمولاً به کابلهای نصب نشده، کابلهای شکسته یا یک فرستنده غیرفعال، خراب یا خاموش در انتهای دور کابل اشاره دارد.
