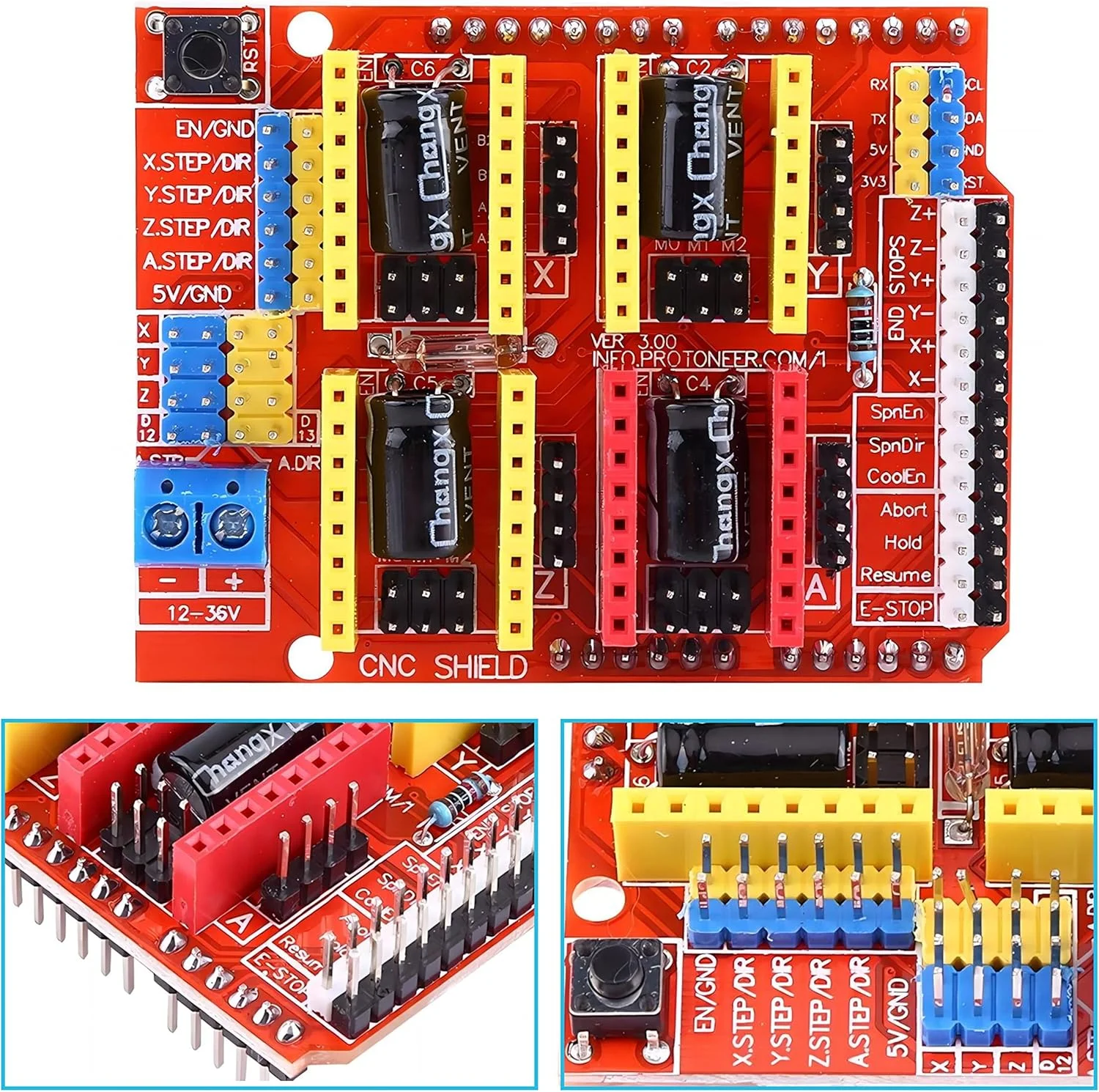

برد توسعه دستگاه حکاکی CNC Shield V3 مدل WWZMDiB، برد توسعه درایور A4988 برای پرینتر سه بعدی آردوینو CNC A4988

برد توسعه دستگاه حکاکی CNC Shield V3 مدل WWZMDiB، برد توسعه درایور A4988 برای پرینتر سه بعدی آردوینو CNC A4988 💎【برد توسعه دستگاه حکاکی CNC Shield V3】: سازگار با درایورهای استپر A4988 یا DRV8825 ⚡【ولتاژ ورودی】: 12-36 ولت DC 🥇هر موتور پله ای فقط به دو پورت IO نیاز دارد. به عبارت دیگر، شش پورت IO می توانند به خوبی سه موتور پله ای را مدیریت کنند. استفاده از آن بسیار راحت است. 🥈سیم کشی موتور پله ای به شرح زیر است: 2A، 2B یک گروه هستند (قرمز، سبز)، 1A، 1B یک گروه هستند (آبی، زرد)، اگر می خواهید جهت را تغییر دهید، می توانید موقعیت یک گروه را تغییر دهید، به عنوان مثال 2A، 2B متقابلاً مبادله می شوند. 🥉سازگار با GRBL 0.9. (Firmware متن باز که روی Arduino UNO اجرا می شود و دستورات G-code را به سیگنال های استپر تبدیل می کند) سازگار با GRBL 0.9. (Firmware متن باز که روی Arduino UNO اجرا می شود و دستورات G-code را به سیگنال های استپر تبدیل می کند) پین های PWM Spindle و جهت پشتیبانی 4 محوره (X، Y، Z، A-Can X، Y، Z را تکرار کند یا یک محور چهارم کامل با سیستم عامل سفارشی با استفاده از پین های D12 و D13 انجام دهد) 2 عدد End stop برای هر محور (در مجموع 6 عدد) فعال سازی خنک کننده از درایورهای استپر A4988 یا DRV8825 قابل جابجایی استفاده می کند. جامپرها برای تنظیم Micro-Stepping برای درایورهای استپر. (برخی از درایورها مانند DRV8825 می توانند تا 1/32 میکرو استپینگ انجام دهند) طراحی جمع و جور. موتورهای پله ای را می توان با کانکتورهای 4 پین molex متصل کرد یا در جای خود لحیم کرد. با ولتاژ 12-36 ولت DC کار می کند. (در حال حاضر فقط درایورهای DRV8825 می توانند تا 36 ولت را تحمل کنند، بنابراین لطفاً هنگام تغذیه برد، ولتاژ عملیاتی را در نظر بگیرید.) لطفاً توجه داشته باشید که این یک کیت مونتاژ نشده است و مهارت های اولیه لحیم کاری مورد نیاز است. بسته شامل: 1 عدد برد توسعه درایور A4988
