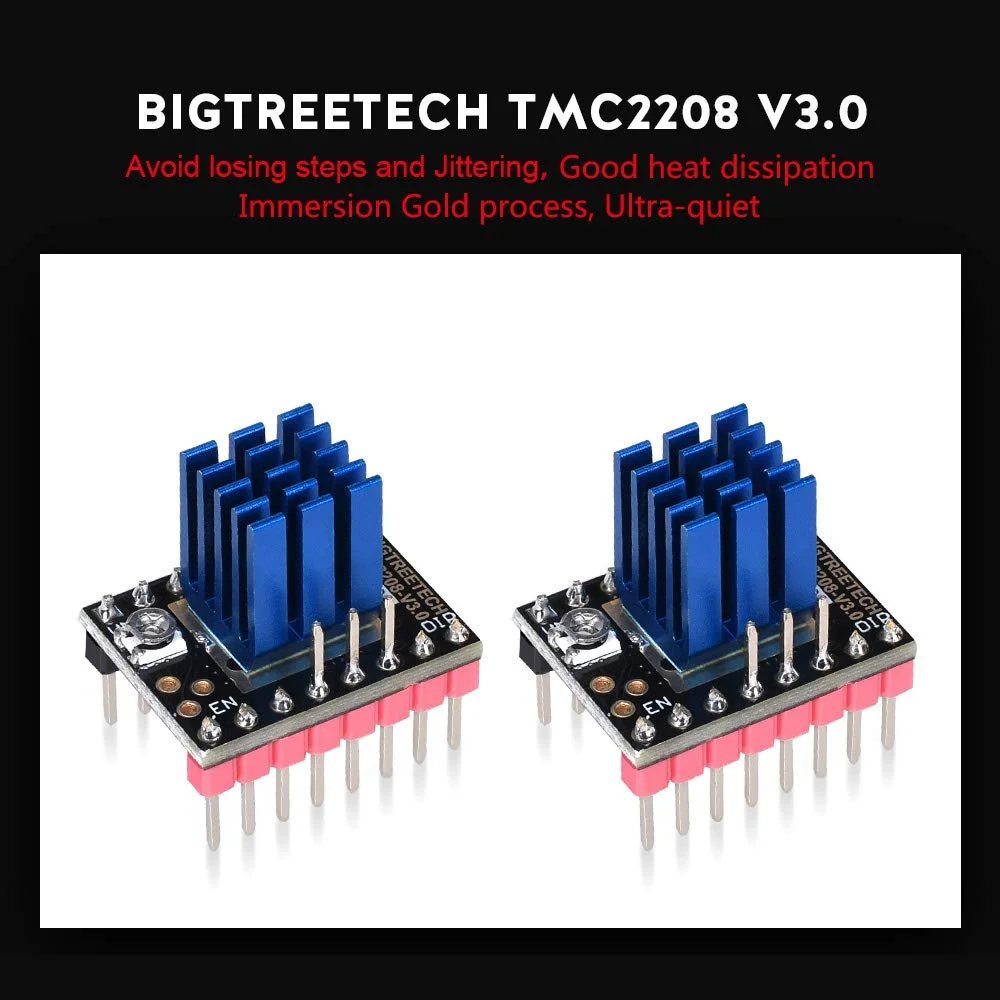

ماژول درایور موتور پله ای WitBot TMC2208 V3.0 به همراه هیت سینک دارای حالت UART سازگار با بردهای Ramps1.4 یا MKS Board SKR V1.3 برای پرینترهای سه بعدی (بسته 5 عددی) (Step/DIR)

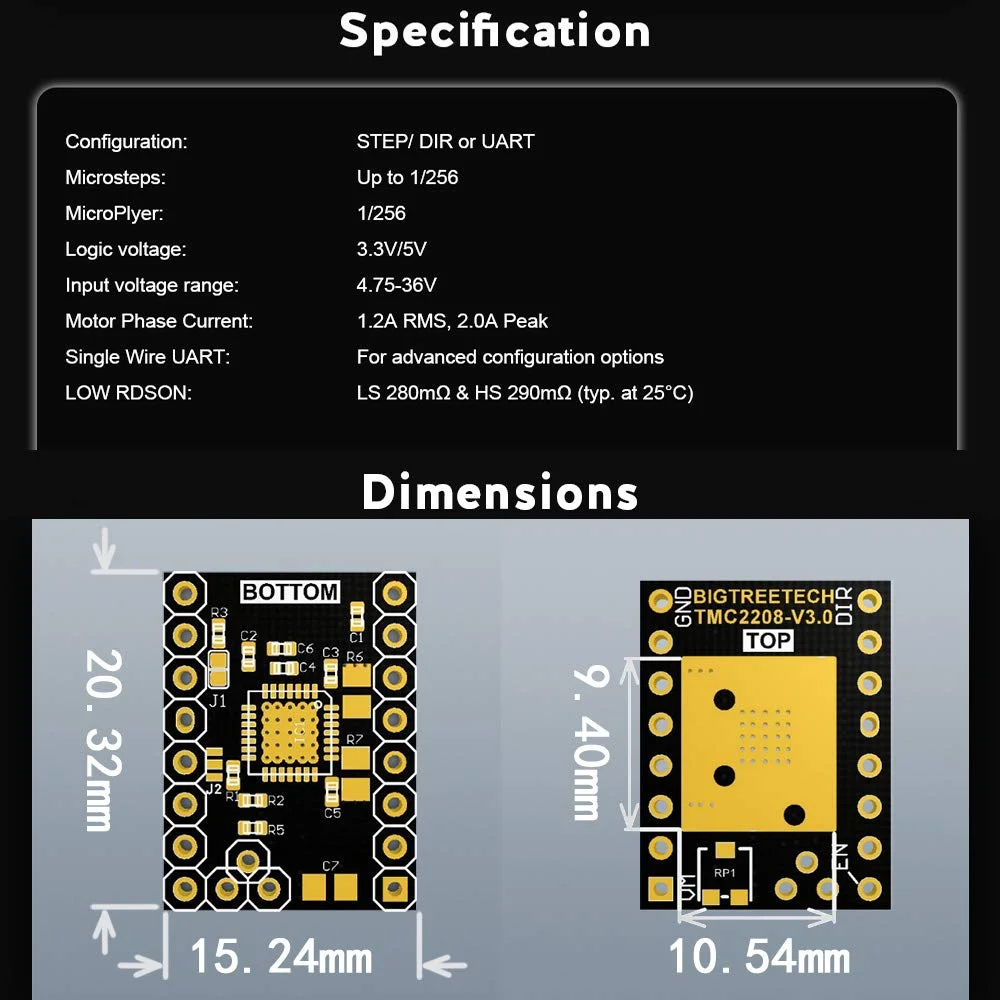

1. توضیحات پارامتر: 256 میکرو استپ در هر استپ کامل. درونیابی از رزولوشن های ورودی پایین تر. stealthChop2 - برای موقعیت یابی بی صدا. spreadCycle - برای سرعت بالا و دینامیک بالا. RDSon پایین LS 280mΩ & HS 290mΩ (به طور معمول در 25 درجه سانتیگراد). محدوده ولتاژ 12V/24VDC. UART تک سیم برای گزینه های پیکربندی پیشرفته. ژنراتور پالس یکپارچه برای حرکت مستقل. 2. توضیحات تنظیم پتانسیومتر: پتانسیومتر را در جهت عقربه های ساعت بچرخانید - Vref را کاهش دهید تا جریان درایو کاهش یابد. پتانسیومتر را در خلاف جهت عقربه های ساعت بچرخانید - Vref را افزایش دهید تا جریان درایو افزایش یابد. 3. نکته: 1. انتخاب سخت افزار هنگام استفاده از حالت کار UART، با احتیاط از هویه استفاده کنید تا از سوختگی جلوگیری شود، پس از مشاهده، با دقت بررسی کنید که آیا ماژول دارای سرباره قلع باقیمانده است یا خیر. باید تمیز شود تا از آن جلوگیری شود. باعث اتصال کوتاه و سوختن ماژول می شود. 2. هنگام سیم کشی به ترتیب خط و پورت IO توجه کنید. اتصال خط اشتباه مستقیماً باعث می شود که درایور کار نکند. مطابق با نمودار فوق با دقت متصل شده است. 3. هنگام اتصال درایور به مادربرد، توجه داشته باشید که جهت رانندگی را ببینید، هرگز آن را وارد نکنید و از رانندگی جلوگیری کنید. آتش سوزی سوخته است. 4. قبل از شروع به کار درایو، باید کار اتلاف گرما (هیت سینک + فن خنک کننده) را انجام دهید، از کار نکردن صحیح درایو جلوگیری کنید. 4. نکات: اگر در حین استفاده با مشکلی مواجه شدید، لطفاً با ما تماس بگیرید، ما خوشحال خواهیم شد که به شما کمک کنیم. در عین حال، اگر نظر یا پیشنهاد خوبی در مورد محصولات ما دارید، خوشحال می شویم که به ما بازخورد بدهید. ما نیز نظرات یا پیشنهادات شما را به دقت در نظر خواهیم گرفت، از انتخاب محصولات BIGTREETECH سپاسگزاریم.
