تکرار کننده با ایزولاسیون فوتوالکتریک، دارای ماژول منبع تغذیه ایزوله DC/DC داخلی، هاب تقسیم کننده 4 کاناله صنعتی 300bps-115.2Kbps

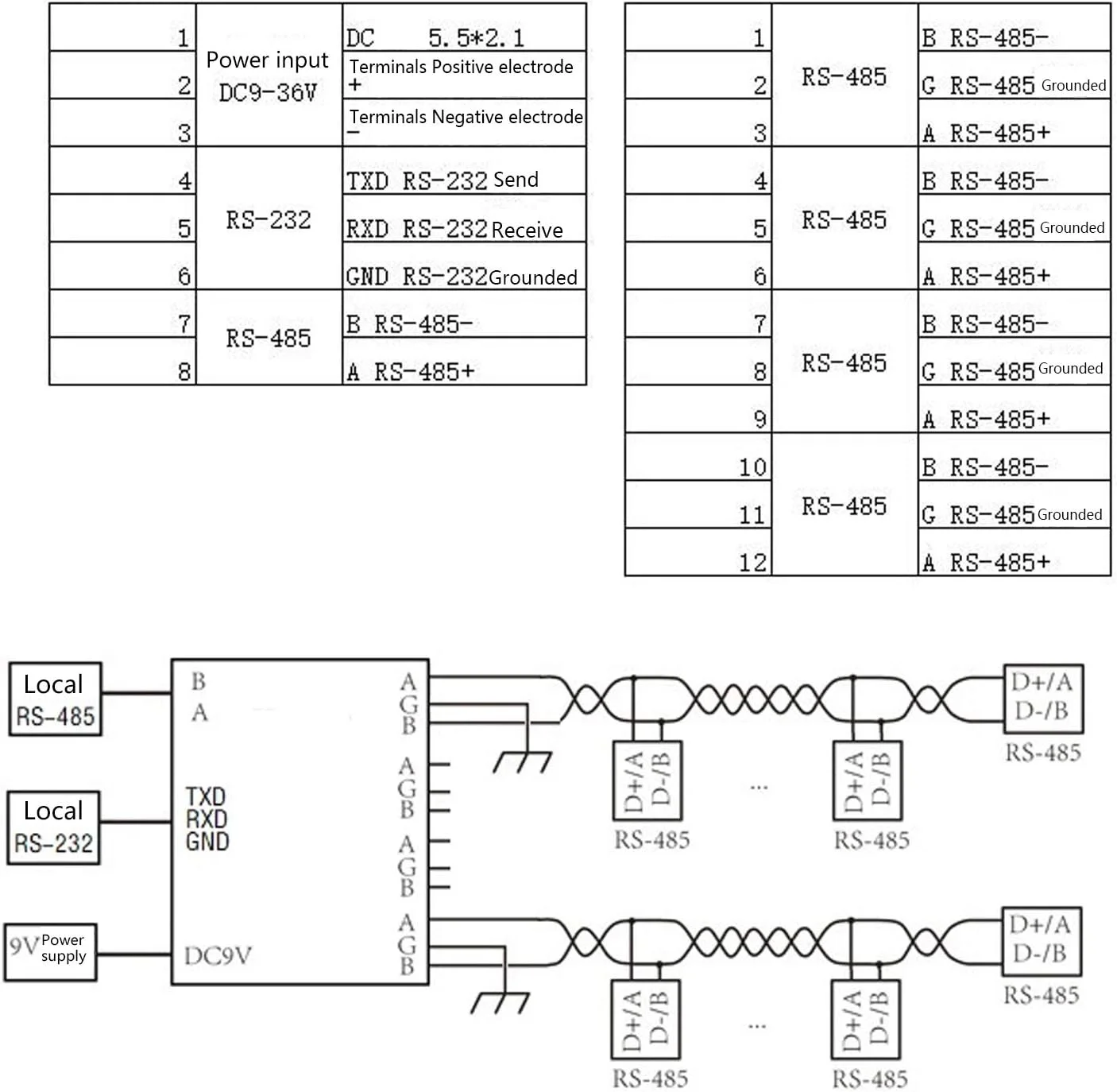

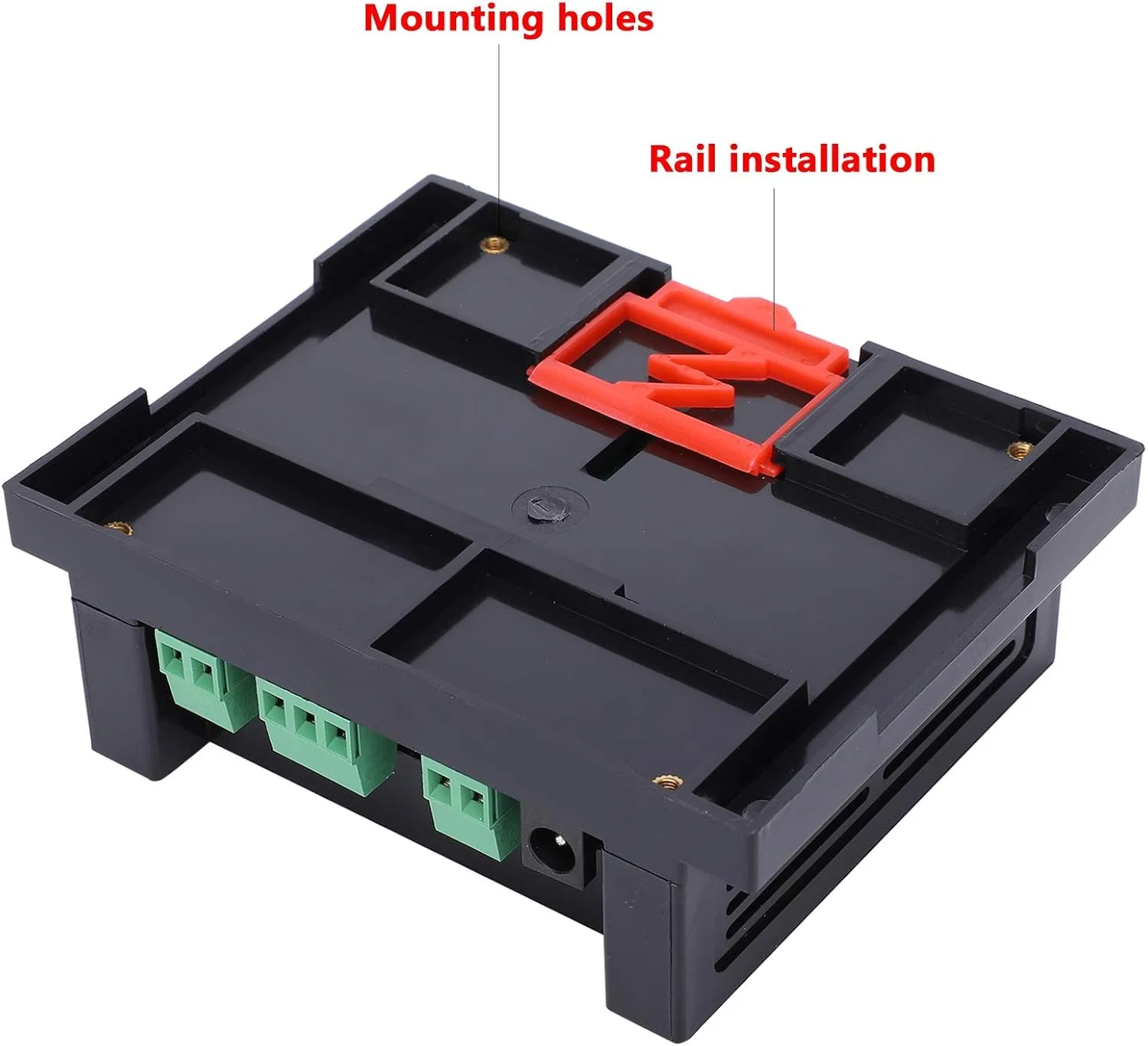

مشخصات نوع مورد: تکرار کننده سازگاری: سازگار با استانداردهای RS232, RS485TIA.EIA ولتاژ کاری: DC 924V توان نامی: 0.51.2W رابط ورودی: 1 RS232.1 رابط خروجی: 4 ظرفیت بار: 128 گره در هر رابط فاصله ارتباطی: 2500 متر سیم محافظ دار یا سیم زوج به هم تابیده در هر رابط نرخ ارتباط: 300bps115.2Kbps روش نصب: نصب ریلی 35 میلی متری، نصب 4 سوراخه روی صفحه پشتی اندازه ساختار: تقریبا 115 x 90 x 40mm محیط کار: 30 درجه سانتیگراد تا 70 درجه سانتیگراد، رطوبت نسبی>95 درصد نکات سیم کشی 1. خط ارتباطی 485 باید از زوج سیم به هم تابیده محافظ دار استفاده کند، ترجیحاً چند رشته برای یدکی، طولانی ترین آن نباید بیشتر از 2500 متر باشد. 2. سیم کشی باید تا حد امکان از سیم های ولتاژ بالا دور باشد، موازی با خطوط برق نباشد و با هم بسته نشود. 3. گذرگاه 485 باید یک ساختار گذرگاه دستی باشد و اتصال ستاره ای و اتصال دوشاخه را به طور قاطع حذف کند. 4. اگر بیش از 30 کنترلر وجود دارد یا طول کابل بیشتر از 500 متر است، توصیه می شود از تکرار کننده 485 استفاده کنید. 5. تجهیزات دارای برق AC و شاسی باید به زمین متصل و به خوبی زمین شوند. 6. زمین GND تمام دستگاه های 485 را با سیم های محافظ دار وصل کنید. لیست بسته 1 عدد تکرار کننده توجه این دستگاه برای پایداری طولانی مدت تحت مقدار توصیه شده مناسب است. دستگاه در هنگام کار در مقدار محدود آسیب نمی بیند، اما ممکن است باعث کاهش عملکرد شود. در هیچ زمانی از محدوده مقدار محدود تجاوز نکنید، در غیر این صورت ممکن است باعث آسیب به دستگاه شود.
