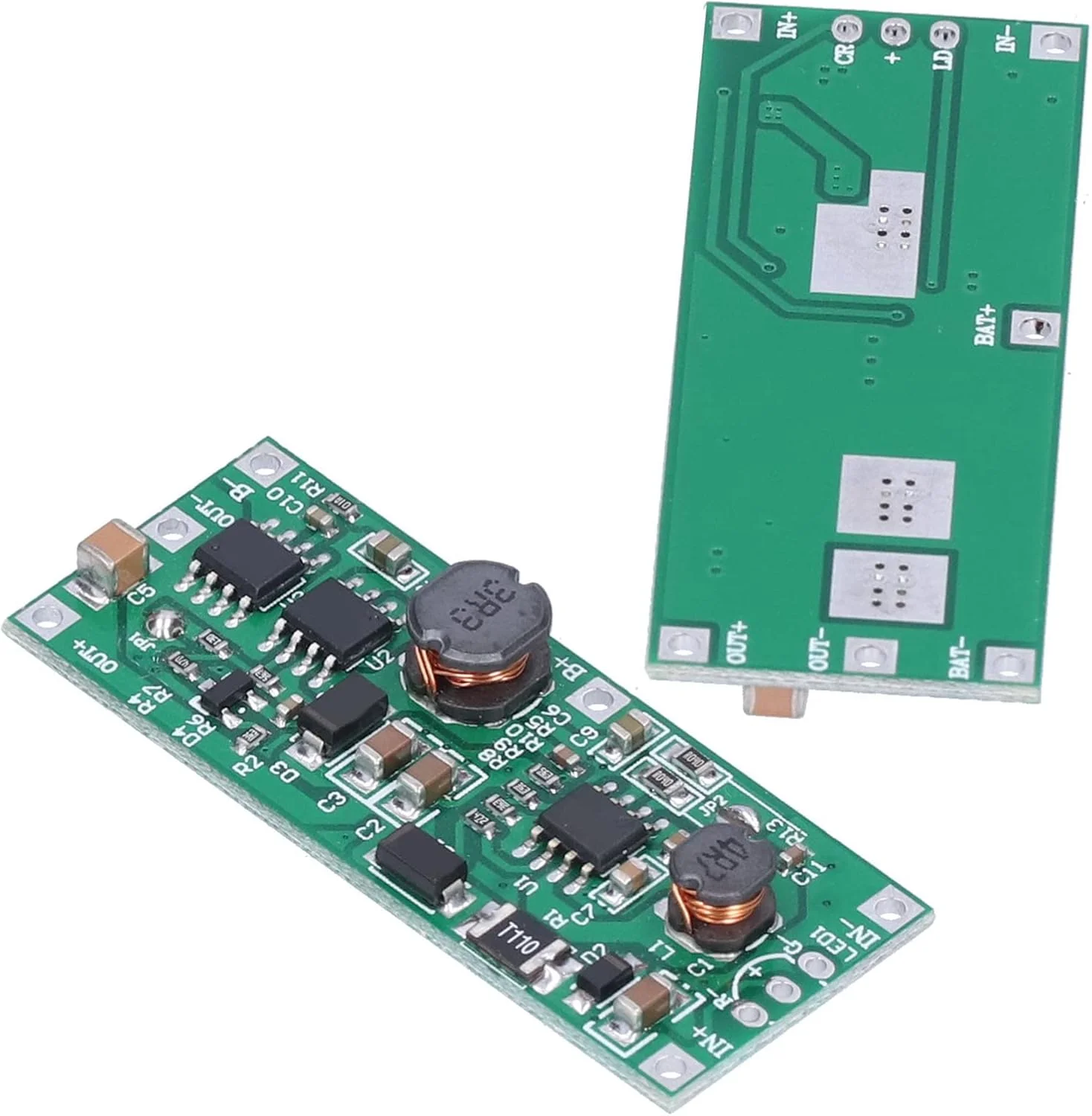

ماژول یو پی اس رزین فنلی منبع تغذیه بدون وقفه با حفاظت معکوس شارژ و دشارژ خودکار برای روترها سوئیچ ها آلارم ها دوربین ها منبع تغذیه پشتیبان

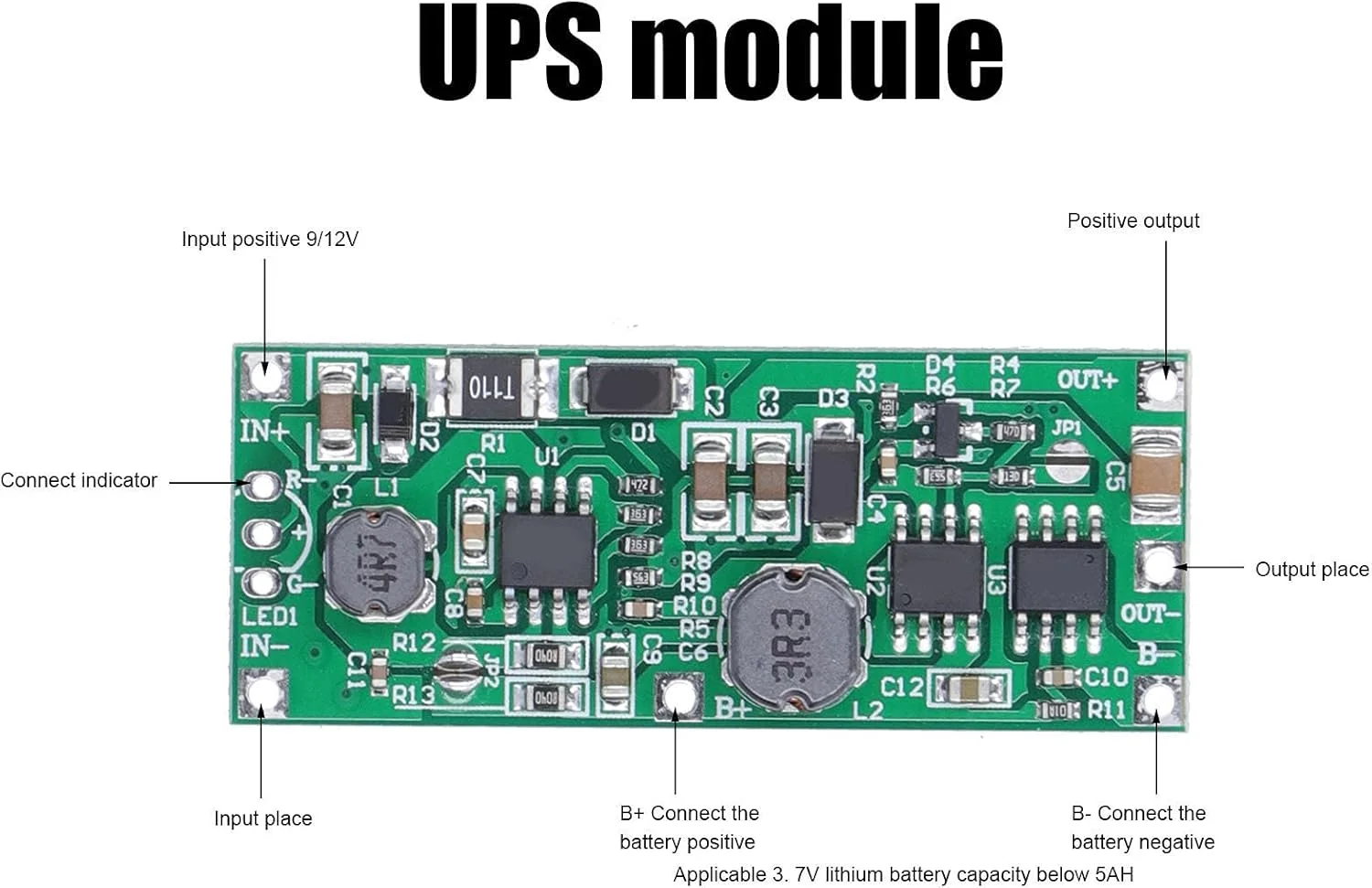

ویژگی: 1. هنگام وجود برق باتری را شارژ می کند و هنگام قطع برق به طور خودکار از باتری استفاده می کند. باتری به طور خودکار شارژ و دشارژ می شود. 2. با اتصال معکوس ورودی، گرمای بیش از حد، تخلیه بیش از حد و حفاظت از اتصال کوتاه، می توانید با اطمینان از ماژول یو پی اس استفاده کنید. 3. حداقل از سیم 20AWG برای جوشکاری ورودی و خروجی استفاده شود و طول سیم نباید از 10 سانتی متر تجاوز کند. 4. برد کنترل هنگام کار گرما تولید می کند، بنابراین هنگام نصب فاصله معینی از باتری داشته باشید. 5. مناسب برای روترها، سوئیچ ها، آلارم ها، دوربین ها و تجهیزات برای استفاده به عنوان منبع تغذیه پشتیبان پس از قطع برق مشخصات: نوع مورد: ماژول یو پی اس جنس: رزین فنلی ولتاژ ورودی: DC5V-12V (این ولتاژ ولتاژ هنگام شارژ باتری است) ولتاژ خروجی: DC9V یا DC12V قابل انتخاب است (پیش فرض 9 ولت است، همچنین می توانید برای تنظیم روی 12 ولت تغییر دهید، ولتاژ خروجی ولتاژ هنگام استفاده فقط از برق باتری است، اگر ورودی شارژ وجود داشته باشد، خروجی برابر با ورودی است) توان خروجی: حداکثر 12 وات ظرفیت باتری: حداکثر 1-3 آمپر ساعت (حداکثر 5 آمپر ساعت) اندازه برد: تقریبا 50 x 20 x 6 میلی متر هدف: مناسب برای استفاده به عنوان منبع تغذیه پشتیبان پس از قطع برق روترها، سوئیچ ها، آلارم ها، دوربین ها و تجهیزات نحوه استفاده: مادربرد کنترل منبع تغذیه بدون وقفه DC UPS 12V 12W UPS، مورد استفاده برای طراحی روترها، سوئیچ ها و تجهیزات یا آلارم ها برای منبع تغذیه مداوم. هنگامی که باتری پر است، حد بالایی می تواند جریان 1 آمپر را خروجی دهد. هنگامی که ولتاژ باتری در حال خالی شدن است، می تواند توان 8-9 وات را خروجی دهد، هنگامی که خروجی اتصال کوتاه شود، به طور خودکار خاموش می شود و پس از شارژ مجدد بازیابی می شود. قبل از اینکه باتری خالی شود و خاموش شود، یک اعلان چشمک زن وجود خواهد داشت. پس از چند بار چشمک زدن، وارد حفاظت کم مصرف می شود و خروجی را خاموش می کند! نکته: رابط ورودی یا خروجی می تواند قطب منفی را به اشتراک بگذارد، قطب مثبت نمی تواند به اشتراک گذاشته شود و ترمینال باتری نمی تواند قطب منفی را به اشتراک بگذارد! یادآوری: مادربرد فعلی دارای عملکرد تشخیص شارژ است. شارژ آهسته پیش فرض برای باتری های داخل 8 آمپر ساعت مناسب است. هنگامی که برای شارژ سریع تغییر می کند، برای باتری های داخل 8-15 آمپر ساعت مناسب است. یک مادربرد منبع تغذیه بدون وقفه UPS با توان بالا که برای روترها یا مودم های نوری 12 ولت 1.5 آمپر توسعه یافته است و همچنین می تواند برای تجهیزات 12 ولت 1 آمپر استفاده شود! هنگام شارژ، حداقل ورودی 5 ولت مورد نیاز است. جریان شارژ به طور پیش فرض 0.5-0.6 آمپر است. نیازی به تعویض شارژر اصلی مشتری نیست. همچنین برای افزایش سرعت شارژ وجود دارد. اگر شارژ تسریع شود، منبع تغذیه اصلی مشتری باید تعویض شود تا از خطرات احتمالی ایمنی جلوگیری شود. کافی است. به عنوان مثال، اگر مشتری از منبع تغذیه 12 ولت 1.5 آمپر استفاده می کند، اگر شارژ سریع باشد، باید با منبع تغذیه 12 ولت 2.5 آمپر - 3 آمپر جایگزین شود. لیست بسته بندی: 1 عدد ماژول یو پی اس توجه: 1. اتصال BAT (لطفاً باتری را در آخرین مرحله وصل کنید، این بسیار مهم است) باتری باتری لیتیومی 3.7 ولت یا لی-پلی، ظرفیت باتری: 1-3 آمپر ساعت (حداکثر 5 آمپر ساعت) 2. حداقل از سیم 20AWG برای جوشکاری ورودی و خروجی استفاده شود و طول سیم نباید از 10 سانتی متر تجاوز کند 3. اگر ورودی به خروجی متصل شود، یک حلقه تشکیل می شود و حلقه جریان 0.4-0.6 میلی آمپر را از دست می دهد. 4. شرح برنامه برای لوازم جانبی نشانگر شارژ: از دیودهای ساطع کننده نور قرمز آبی با آند مشترک استفاده می شود. نور آبی نشان می دهد که آیا باتری بارگذاری شده است. نور قرمز نشان می دهد که آیا باتری شارژ می شود، چراغ قرمز شارژ روشن است و وقتی کاملاً شارژ شود چراغ قرمز خاموش است. چشمک زدن چراغ قرمز نشان می دهد که باتری غیر طبیعی است یا متصل نیست. چراغ های نشانگر باید توسط خودتان پیکربندی شوند. توصیه می شود چراغ های نشانگر قرمز و آبی را انتخاب کنید تا موثر باشند و چراغ های نشانگر دو رنگ رنگی نامعتبر هستند. توجه: اتصال کوتاه خروجی برد کنترل هنگام شارژ نامعتبر است، بنابراین لطفاً از این عملکرد با احتیاط استفاده کنید. هنگامی که برد کنترل کار می کند، گرم می شود، بنابراین هنگام نصب فاصله معینی از باتری داشته باشید!
