درایور موتور پله ای Nema23 ارتقا یافته Tb6600 4a Dc9-42v Nema17 برای دستگاه حکاکی پرینتر سه بعدی کنترلر روتر CNC

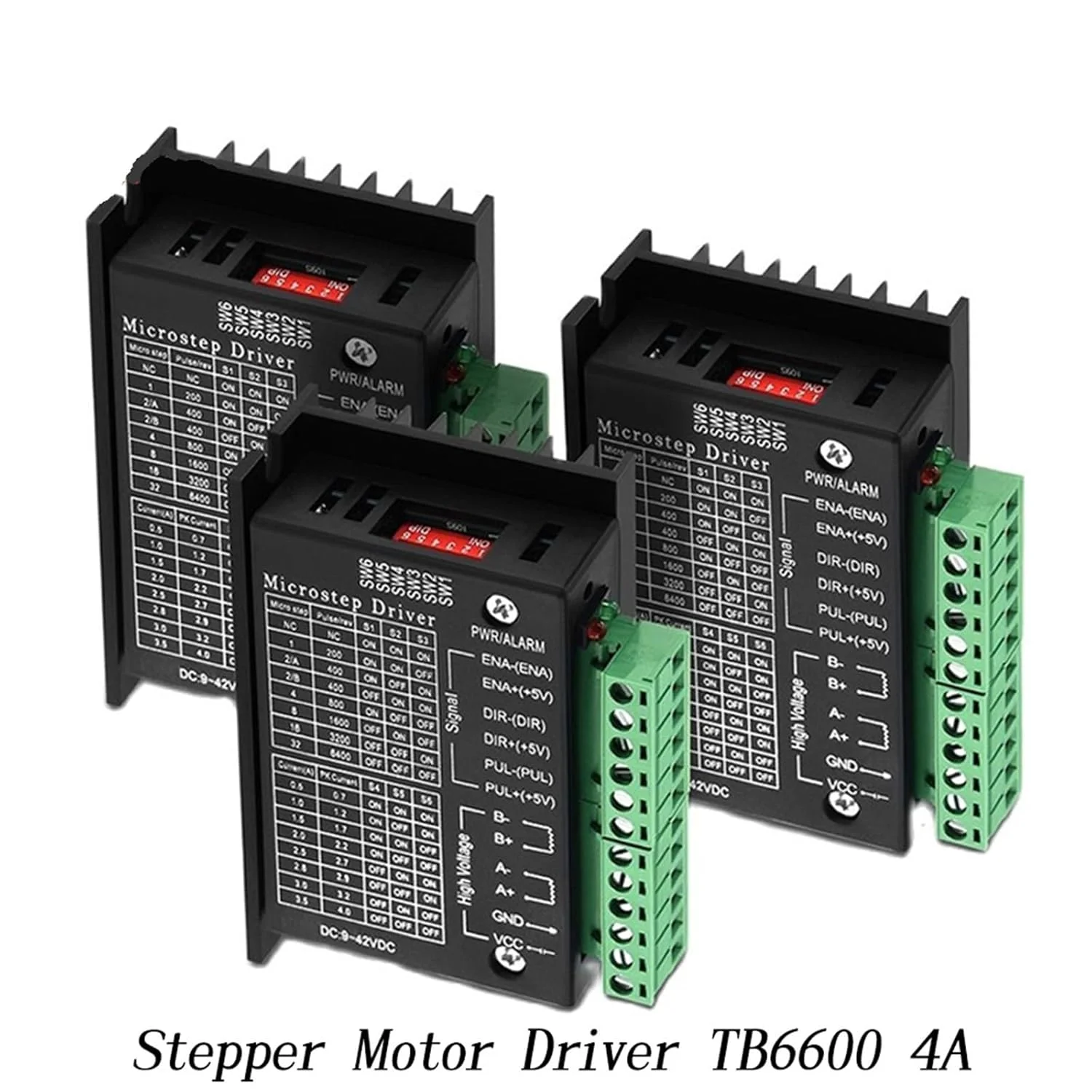

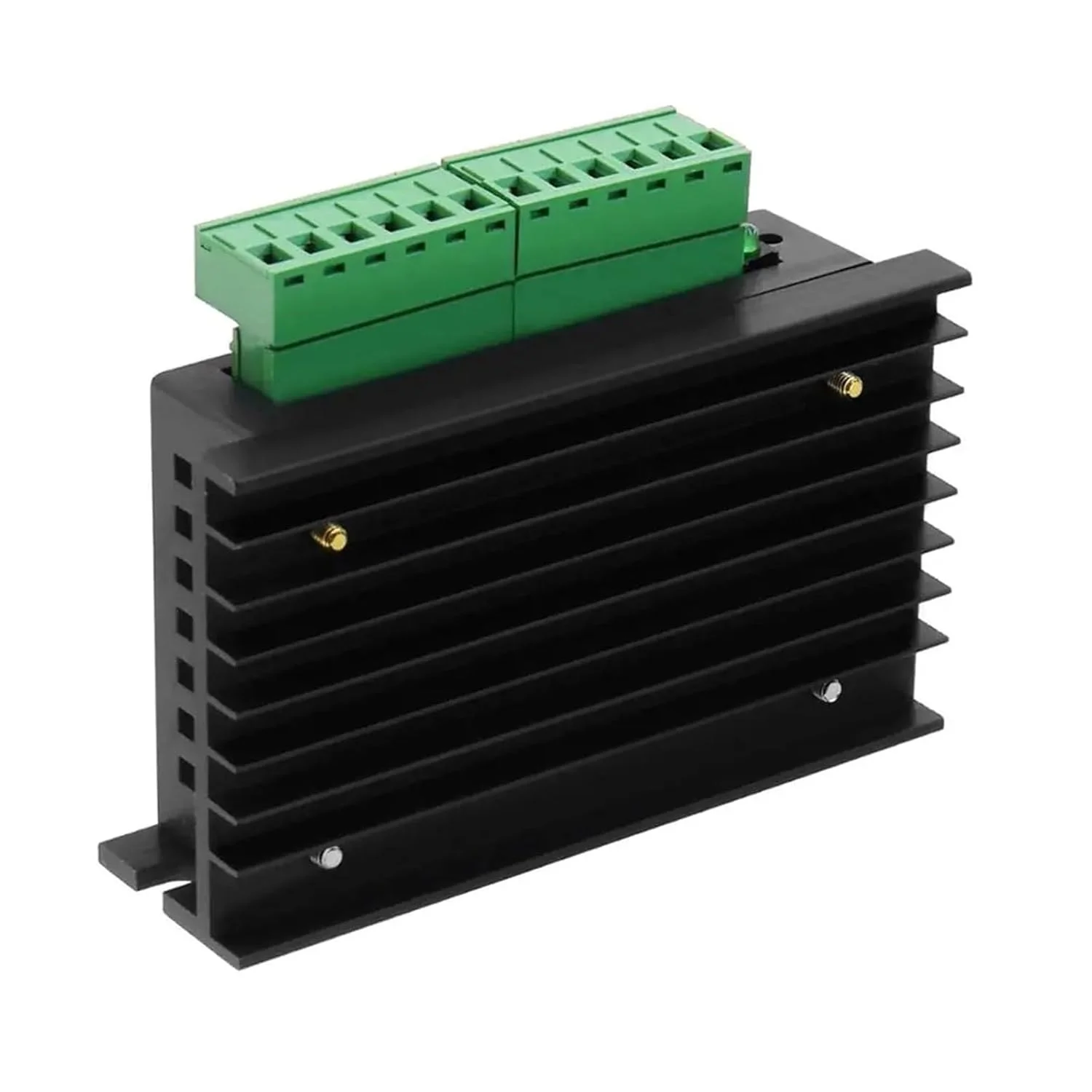

درایور موتور پله ای Nema23 ارتقا یافته TB6600 4A DC9-42V Nema17 برای دستگاه حکاکی پرینتر سه بعدی کنترلر روتر CNC معرفی: نسخه ارتقا یافته TB6600 یک درایور مناسب برای موتور پله ای هیبریدی دو فازی نوع 57/42 با جریان فاز زیر 4.0A است. تنظیم 7 نوع تقسیم (1/2A/2B/4/8/16/32) از طریق سوئیچ DIP 6 بیتی و جریان خروجی 8 دنده (0.5A/1.0A/1.5A/2.0A/2.5A/2.8A/3.0A/3.5A) به طور گسترده ای در تجهیزات مختلف اتوماسیون کوچک و متوسط ​​استفاده می شود، مانند: دستگاه حکاکی، دستگاه مارک، دستگاه برش، فتوتیپ، پلاتر، ماشین ابزار CNC، دستگاه سنگ زنی کریستال، تجهیزات مونتاژ اتوماتیک و غیره. بهترین شی کاربردی موتورهای پله ای 57 و موتورهای پله ای 42 با گشتاور 1.8 نیوتن متر و پایین تر است. ویژگی های محصول: منبع تغذیه DC 9-42V، منبع تغذیه 12-30V بهترین است ولتاژ ورودی سیگنال کنترل 3.3-24V جهانی است (بدون نیاز به مقاومت رشته ای) دقت تقسیم 1-32 تقسیم اختیاری حداکثر جریان خروجی 4.0A درایو جریان ثابت دوقطبی H-bridge ایزولاسیون اپتوکوپلر با سرعت بالا سیگنال ورودی حفاظت از دما و حفاظت از جریان بیش از حد داخلی نیمه جریان اتوماتیک برای کاهش تولید گرما عملکرد بهینه سازی نویز موتور اندازه کوچک، صرفه جویی در فضا سوالات متداول: 1. سوال: چگونه می توانم در اسرع وقت هنگام استفاده از این درایور پله ای برای اولین بار شروع کنم؟ پاسخ: پس از اتصال صحیح منبع تغذیه و موتور، فقط سیگنال پالس PUL متصل می شود (ابتدا در 1K تنظیم شود)، تقسیم روی 16 تنظیم می شود، جهت و آفلاین معلق می شوند و موتور به طور پیش فرض پس از روشن شدن به جلو می رود. پس از صحیح بودن عملکرد، به نوبه خود عملکردهای شتاب (افزایش)، جهت، تقسیم و آفلاین را آزمایش کنید. 2. سوال: آیا در صورت بالاتر بودن سیگنال کنترل از 5 ولت، افزودن مقاومت سری ضروری است؟ پاسخ: TB6600 ارتقا یافته نیازی به افزودن مقاومت سری ندارد. 3. سوال: چراغ نشانگر پاور پس از سیم کشی روشن است، اما موتور نمی چرخد. دلیلش چیست؟ پاسخ: اگر سیم کشی درست باشد، اما همچنان نمی چرخد، به این معنی است که ظرفیت درایو قسمت کنترل کافی نیست. این وضعیت بیشتر در حالت کنترل مستقیم پورت میکروکنترلر تک تراشه رخ می دهد. لطفاً اطمینان حاصل کنید که رابط کنترل دارای قابلیت درایو 5 میلی آمپر است. 4. سوال: چگونه تعریف چهار خط یک موتور پله ای را انجام دهیم؟ پاسخ: هر دو سیم موتور را به هم وصل کنید. در این زمان، هنگام چرخاندن روتور موتور با دست، مقاومت وجود دارد. سپس دو خط هم فاز هستند و می توانند به درایور A+، A- متصل شوند. هنگامی که دو خط دیگر اتصال کوتاه می شوند، همچنان مقاومت وجود دارد، بنابراین این دو خط را به B+ و B- وصل کنید. 5. س: چرخش رو به جلو و معکوس موتور برعکس چیزی است که در واقع باید به دست آید؟ پاسخ: فقط لازم است دو سیم یک فاز موتور را تعویض کنید. -------------------------------------------------- -------------------------------------------------- ------- منبع تغذیه: DC شماره مدل: TB6600 نوع موتور: موتور پله ای مبدا: سرزمین اصلی چین موتور: موتور پله ای 1: TB6600 2: درایور موتور پله ای 3: درایور موتور پله ای Nema 17 4: درایور موتور Nema 17 5: درایور Nema 17 6: درایور موتور پله ای Nema 23 7: درایور موتور Nema 23 8: درایور Nema 23 9: درایور موتور 10: درایور موتور CNC 11: درایور TB6600 12: درایور موتور پله ای 42 13: درایور موتور پله ای 57 14: درایور موتور 42 15: درایور موتور 57
