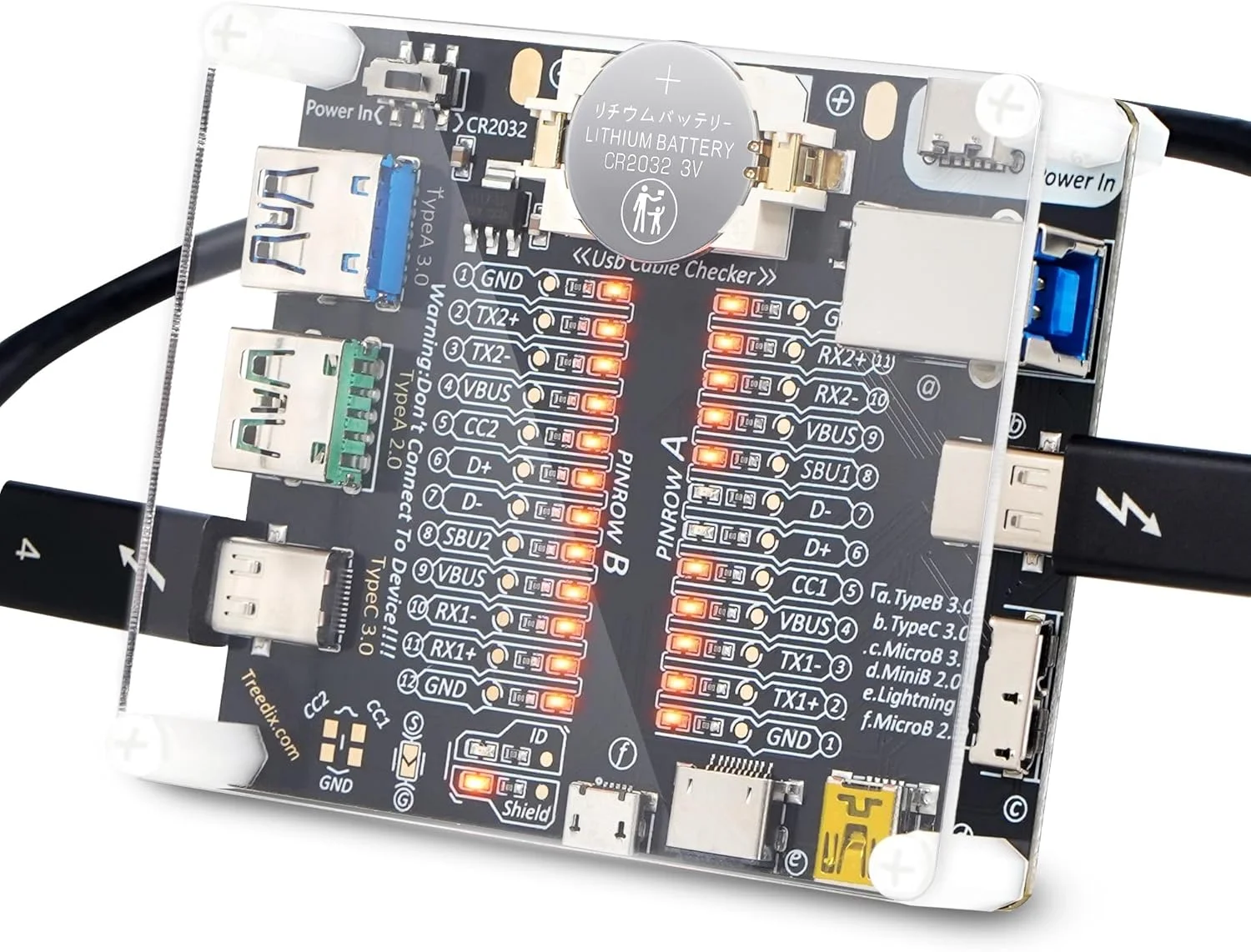

برد تست کابل USB Treedix، سیم داده تستر کابل USB با جعبه اکریلیک، تست شارژ خط داده نوع C میکرو نوع A نوع B

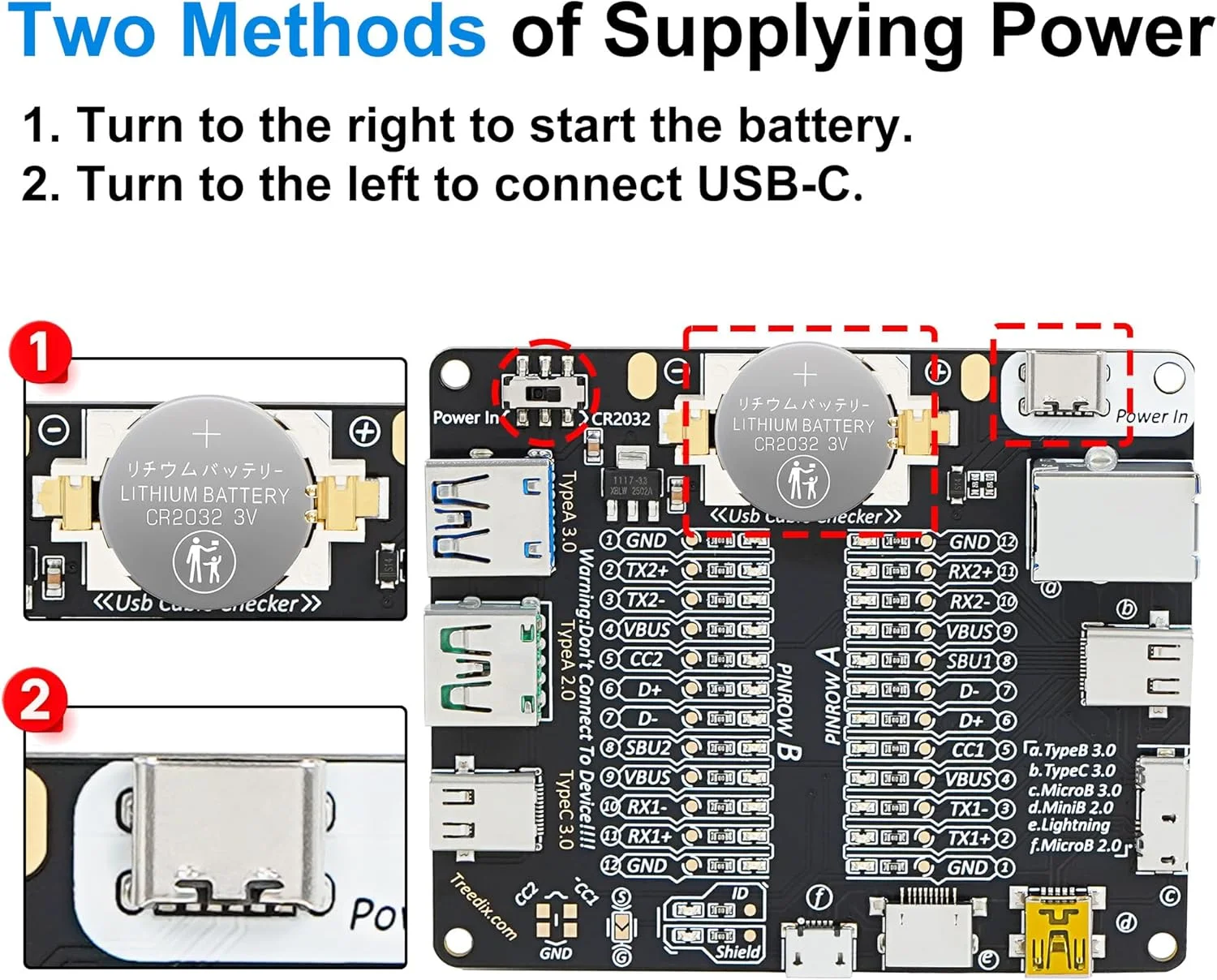

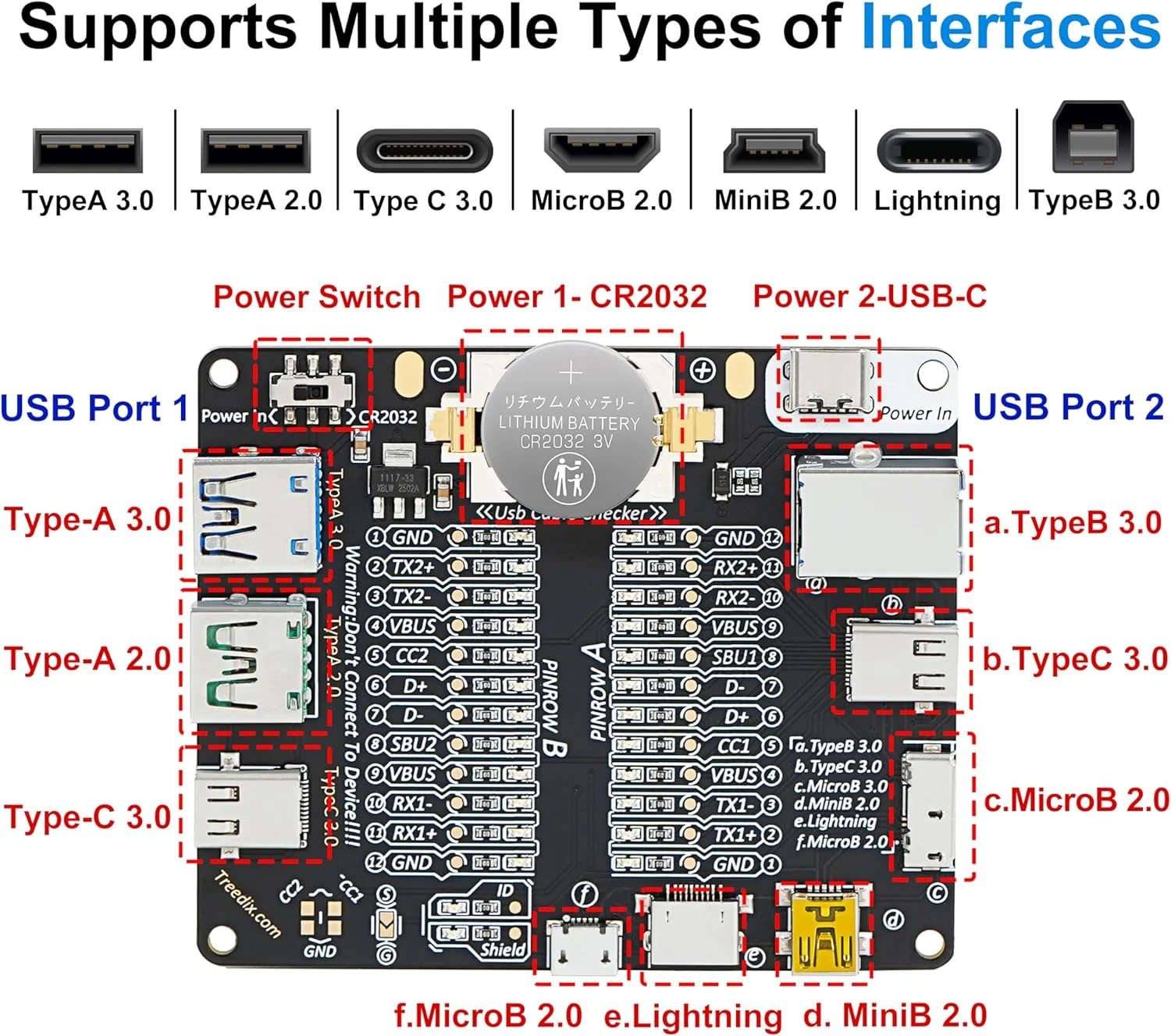

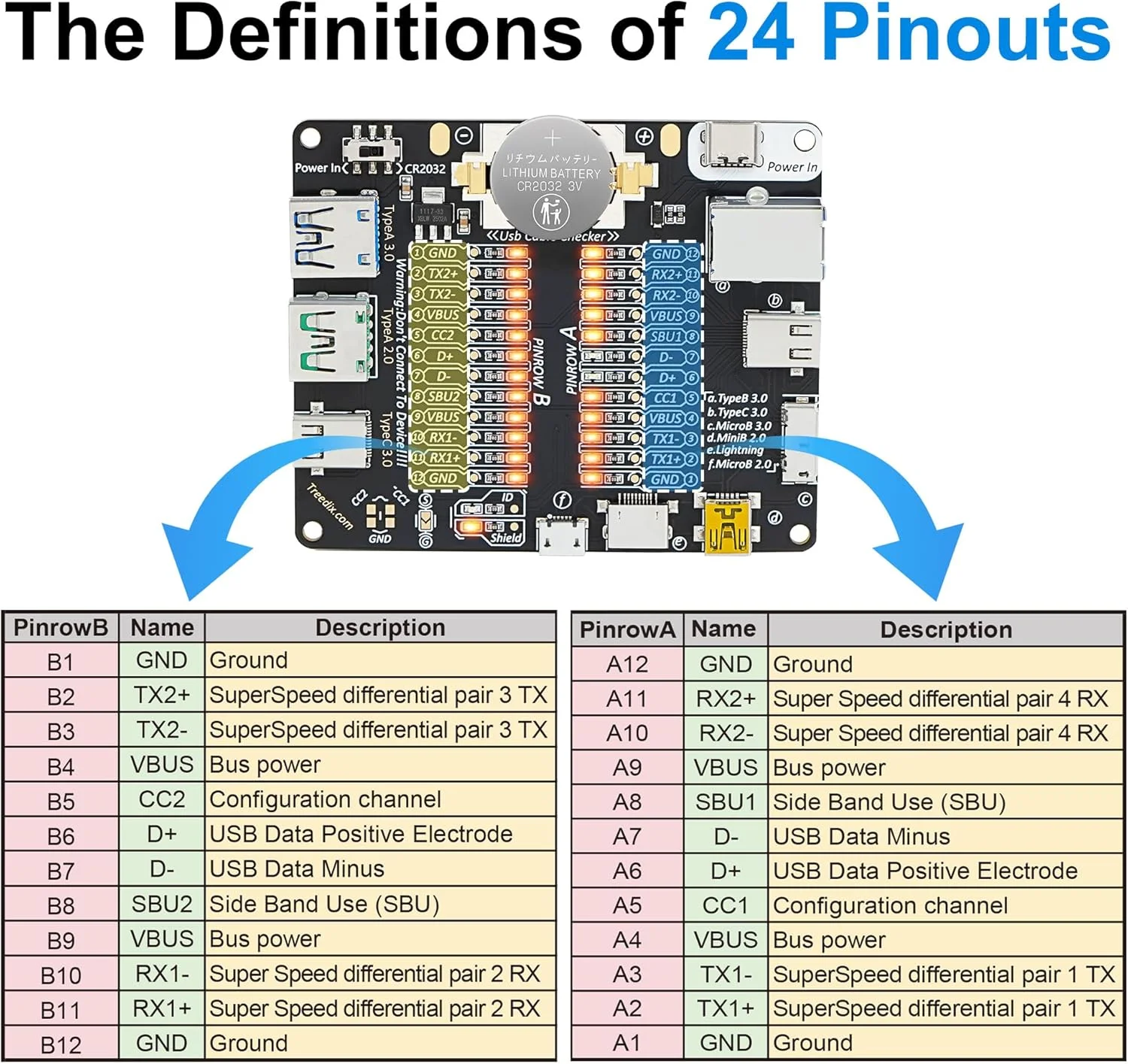

مشخصات فنی: تستر کابل USB ابزاری قابل اعتماد است که برای تست وضعیت اتصال و یکپارچگی کابل های USB استفاده می شود. این دستگاه دارای طراحی ساده و سرراست متشکل از 24 نشانگر LED، مقاومت های مرتبط و یک باتری سکه ای نوع CR2032 استاندارد است. کاربران به سادگی باید دو سر کابل USB مورد نظر را به کانکتورهای مربوطه متصل کنند، و نشانگرهای LED یکپارچگی سیم های داخلی کابل را نشان می دهند. این به کاربران اجازه می دهد تا به طور مستقیم وضعیت کابل را درک کنند، چه اتصالات قطع شده به دلیل کمبود سیم یا آسیب فیزیکی وجود داشته باشد. (توجه: ظرفیت تحمل توان کابل قابل آزمایش نیست.) اندازه PCB: 3.35 اینچ x 2.76 اینچ (85 میلی متر x 70 میلی متر) منبع تغذیه: منبع تغذیه 1 - باتری دکمه ای CR2032، منبع تغذیه 2 - Vin (منبع تغذیه خارجی) محدوده Vin: 3 ولت انواع اندازه گیری: TypeB 3.0، TypeB 2.0، TypeC 3.0، MicroB 3.0، MicroB 2.0 Mini B 2.0 و Lightning. TypeC 3.0 از TypeC 3.1 و 3.2 پشتیبانی می کند زیرا پین های یکسانی دارند. دستورالعمل استفاده: باتری دکمه ای CR2032 را وارد کنید یا منبع تغذیه Vin را وصل کنید. سوئیچ برق را بر اساس منبع تغذیه متصل شده به درستی تغییر دهید. کابل USB مورد نظر را وصل کنید و نشانگرهای LED روشن می شوند. (لطفاً توجه داشته باشید که پین های اتصال کوتاه، دیودها، الکترونیک فعال یا سایر عیوب/موارد داخل کابل می توانند نتایج جعلی ارائه دهند.) بسته شامل: 1 * صفحه سنجش USB 1 مجموعه جعبه اکریلیک
