آنتن حلقه فعال Topiky 9-12V، آنتن حلقه رادیویی موج کوتاه فعال 50K-500MHz 17dB، آنتن گیرنده قابل حمل، حلقه کوچک باند کامل آنتن گیرنده پهن باند فعال

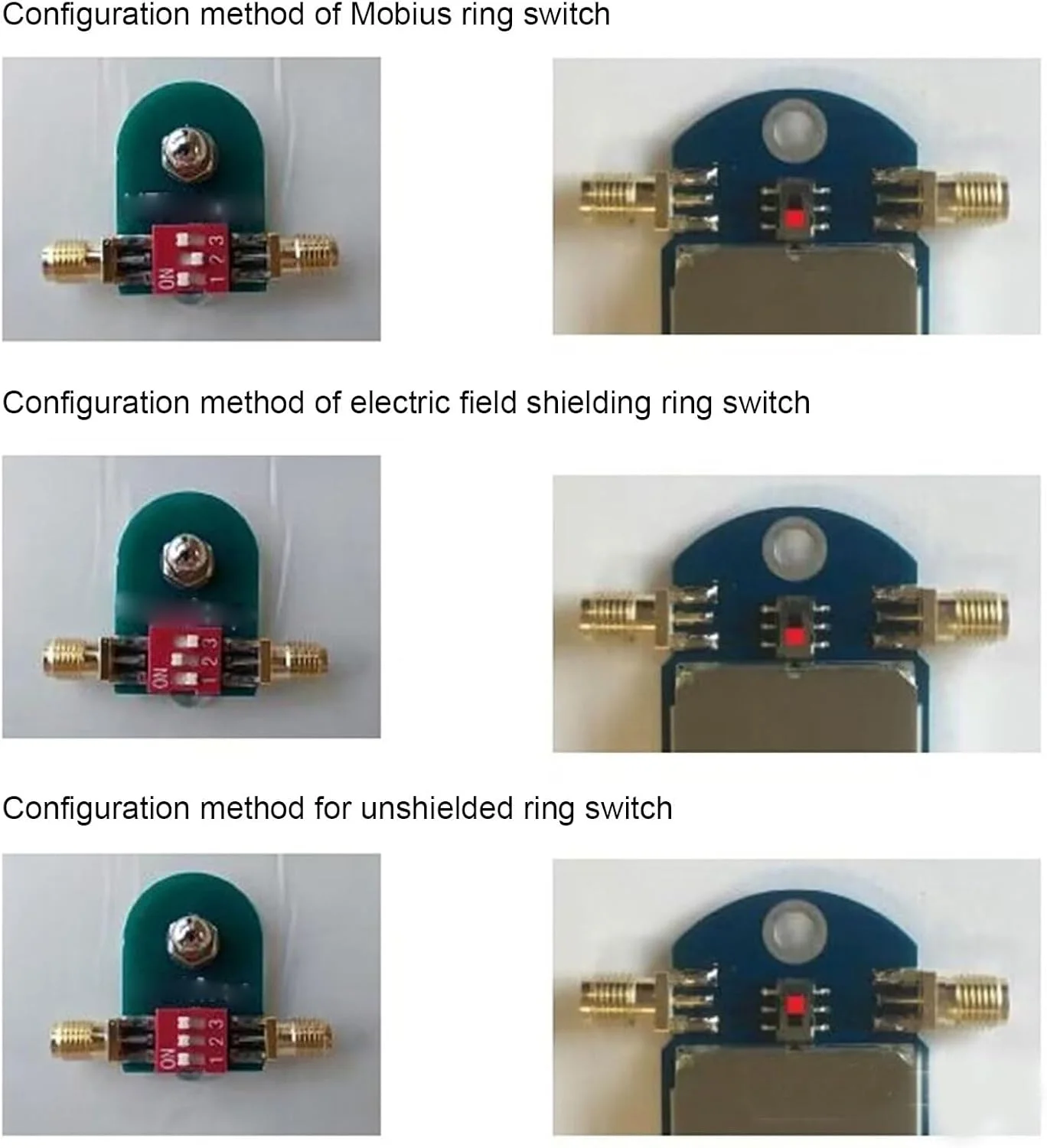

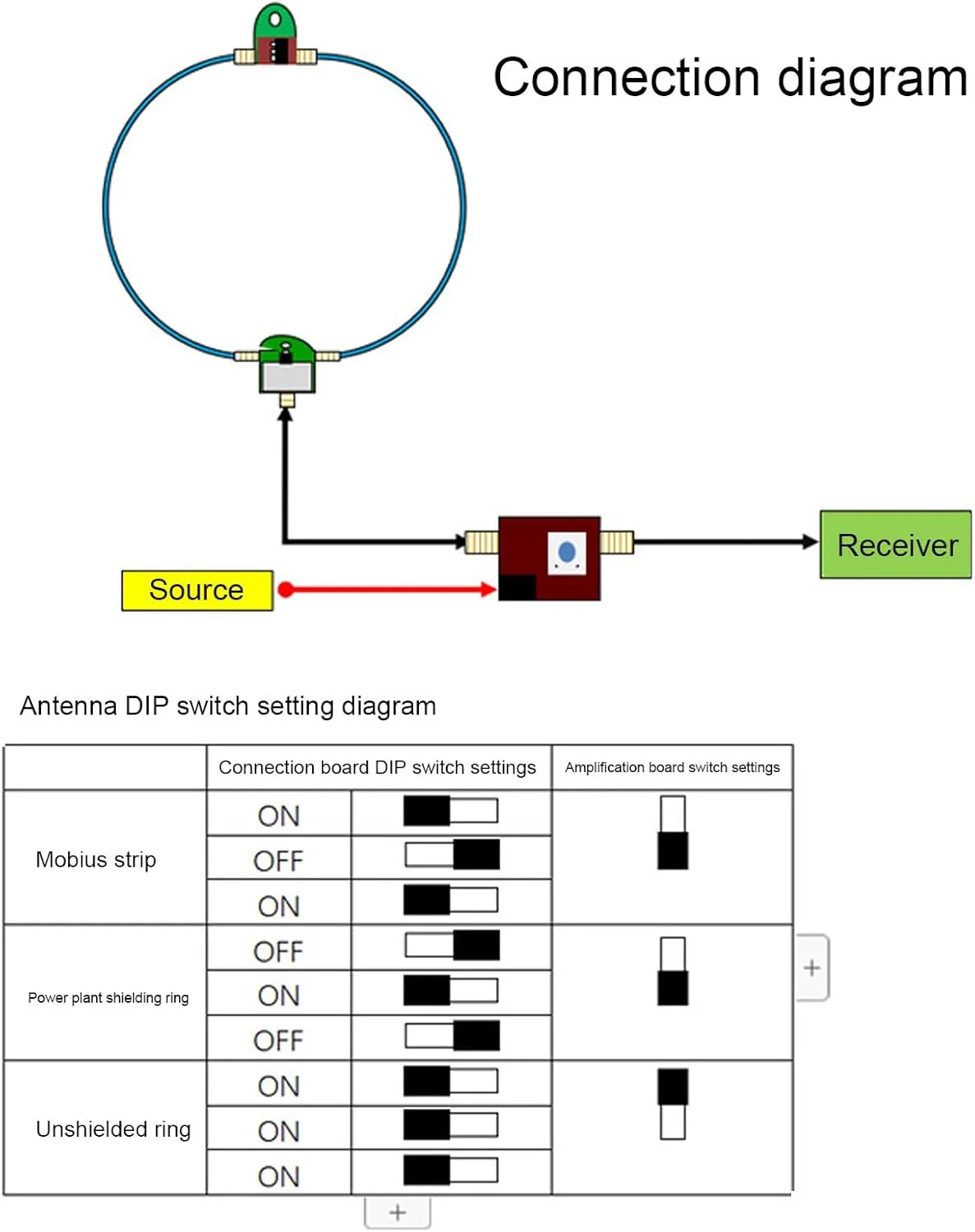

مشخصات: جنس: آلیاژ آلومینیوم، مس لیست بسته بندی: 1 عدد تقویت کننده آنتن حلقه 1 عدد آداپتور جک هدفون 1 عدد برد جامپر بالایی 2 عدد سیم پیچ حلقه کوچک (کابل کواکسیال RG402) 1 عدد کابل فیدر 7 متری 1 عدد کابل فیدر 1 متری 2 عدد قلاب چسبی 1 عدد کیف ذخیره سازی EVA 1 عدد منبع تغذیه محدوده فرکانس دریافت: 50 کیلوهرتز تا 500 مگاهرتز بهره: 17dB در 10 مگاهرتز نویز خروجی: -125dBm (در 10 مگاهرتز، BW=100Hz) P1dB: +15.5dBm در 10 مگاهرتز OIP3: +38dBm در 10 مگاهرتز ولتاژ منبع تغذیه: 9 ولت تا 12 ولت جریان منبع تغذیه: 130mA تا 150mA رابط آنتن: SMA(M) رابط خروجی: SMA(F) مدل کابل کواکسیال حلقه کوچک: Rg402 تلفات کابل کواکسیال حلقه کوچک: 0.145db/M قطر آنتن حلقه کوچک: تقریبا 60 سانتی متر / 23.6 اینچ درباره: آنتن حلقه کوچک (hfdloop) یک آنتن گیرنده فعال میدان مغناطیسی حلقه ای باند کامل با اندازه کوچک است، محدوده فرکانس دریافت 50 کیلوهرتز تا 500 مگاهرتز، عمدتا توسط برد جامپر بالایی، برد تقویت کننده حلقه کوچک، سیم پیچ حلقه کوچک، فیدر، فیدر و منبع تغذیه خطی 12 ولت، که در آن برد جامپر بالایی و برد تقویت کننده حلقه کوچک چندین گروه سوئیچ وجود دارد. آنتن های حلقه کوچک با ساختارهای مختلف را می توان با تنظیم موقعیت سوئیچ متوجه شد، که در آن برای حلقه Mobius می تواند به دو برابر بهره ولتاژ حلقه کوچک معمولی دست یابد. حلقه محافظ میدان الکتریکی می تواند به طور موثر تداخل ناشی از میدان الکتریکی اطراف، مانند رعد و برق، تخلیه الکترواستاتیک و غیره را کاهش دهد. ساختار حلقه بدون محافظ ساده است، حلقه کوچک به طور کلی می تواند با یک سیم ضخیم تر جایگزین شود، تغییر اندازه ساده است و راه اندازی آن آسان است.
