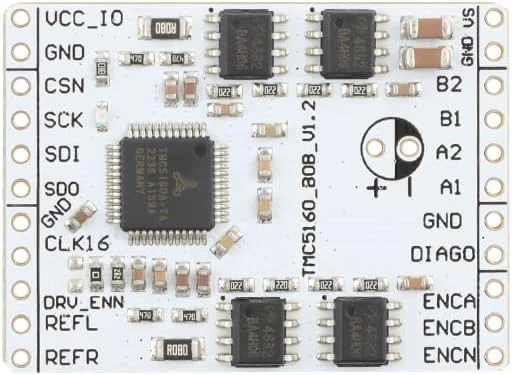

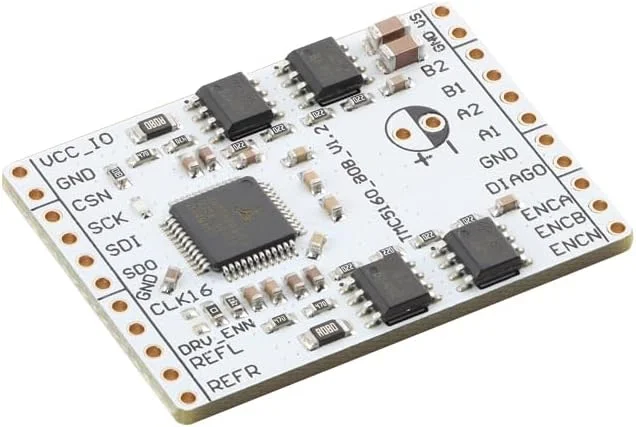

پارامترهای محصول: تراشه اصلی: TMC5160 (تراشه یکپارچه کنترل درایو Trinamic، بسته QFN-48) ولتاژ ورودی: 8V -36V DC (سازگار با ولتاژ گسترده، توصیه می شود عملکرد 24V) جریان خروجی: 0.5A-4.5A RMS (تنظیم قابل برنامه ریزی، وضوح 0.1A) ویژگی های کنترل: وضوح میکرو استپ: 1/256 میکرو استپ (پشتیبانی از فول استپ تا 1/256 زیربخش) حالت حرکت: موقعیت/سرعت/گشتاور 3 کنترل حلقه بسته فناوری بی صدا: StealthChop2 (نویز <12dB) رابط ارتباطی: SPI: رابط پیکربندی با سرعت بالا 50 مگاهرتز UART: نرخ باود پیش فرض 115200bps عملکرد حفاظت: حفاظت از جریان بیش از حد/اتصال کوتاه/دمای بیش از حد (خاموش شدن >150 درجه سانتیگراد) قفل ولتاژ پایین (UVLO<5.5V) عملکرد اصلی پین محصول: VM: قطب مثبت ورودی برق موتور (8V -36V DC)، خازن الکترولیتی 470μF + فیلتر خازن سرامیکی 100nF (فاصله از پین ≤ 2cm) GND: زمین برق (باید با زمین منطقی تک نقطه ای مشترک باشد) VCC: ورودی برق منطقی (3.3V-5V DC)، فیلتر خازن تانتالیوم 10μF خارجی مورد نیاز است STEP/DIR/EN: رابط کنترل سنتی (سازگار با سیم کشی برد درایور A4988): STEP: ورودی پالس استپ (5V TTL، تریگر لبه بالارونده) DIR: کنترل جهت (چرخش رو به جلو سطح بالا) EN: ترمینال فعال سازی (فعال سازی سطح پایین) رابط SPI: SCK: خط ساعت (کنترل اصلی ← ماژول) SDI: ورودی داده (کنترل اصلی ← ماژول) SDO: خروجی داده (ماژول ← کنترل اصلی) CS: انتخاب تراشه (فعال کم) DIAG: نشانه خطا (زنگ سطح پایین، می تواند به وقفه MCU متصل شود)
