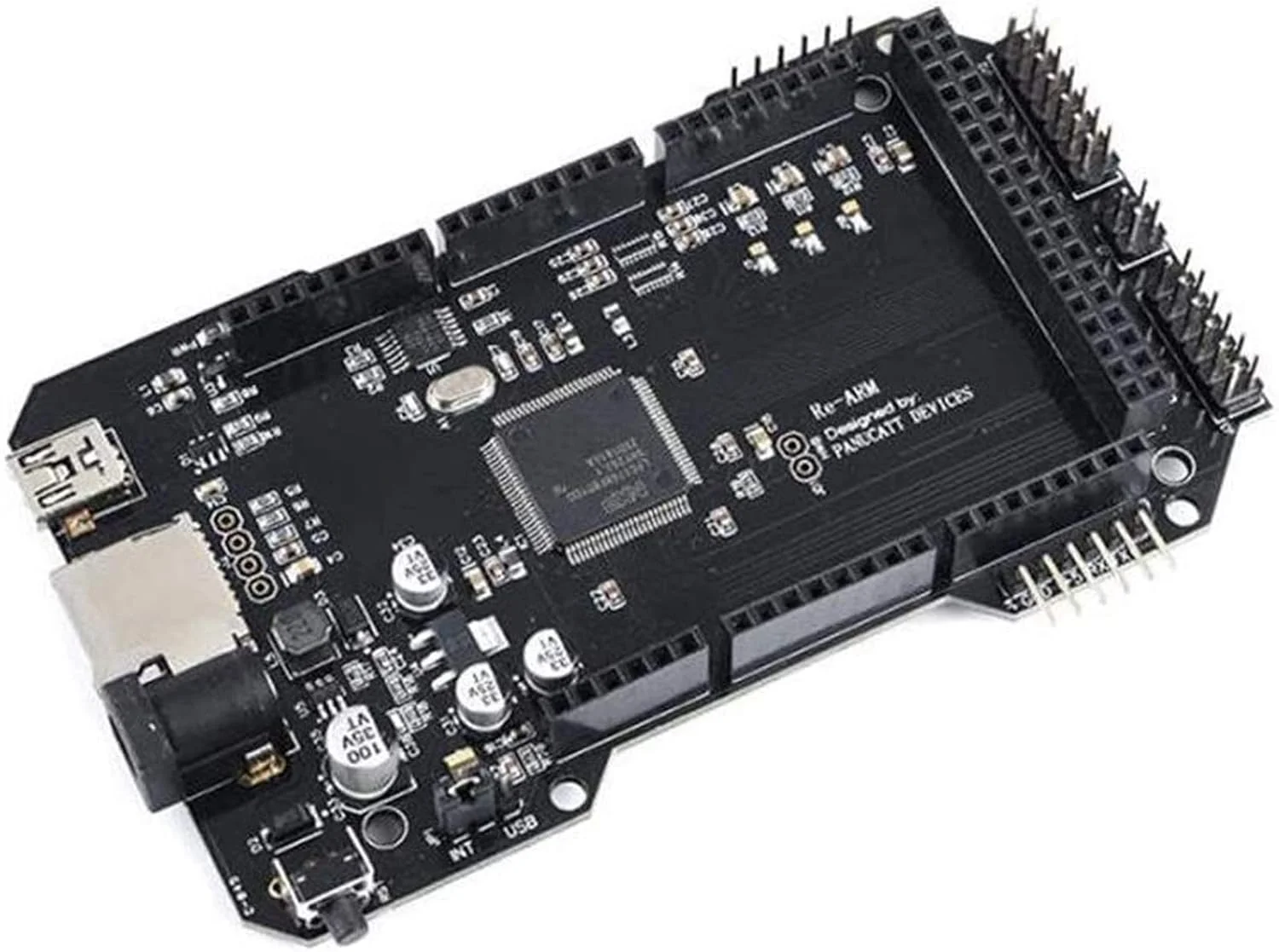

برد اصلی کنترلر 32 بیتی RE-ARM ارتقا یافته مدل V1.2 به همراه کیت برد Ramps 1.5 برای برد درایور پرینتر سه بعدی Ramps 1.4 1.5 1.6

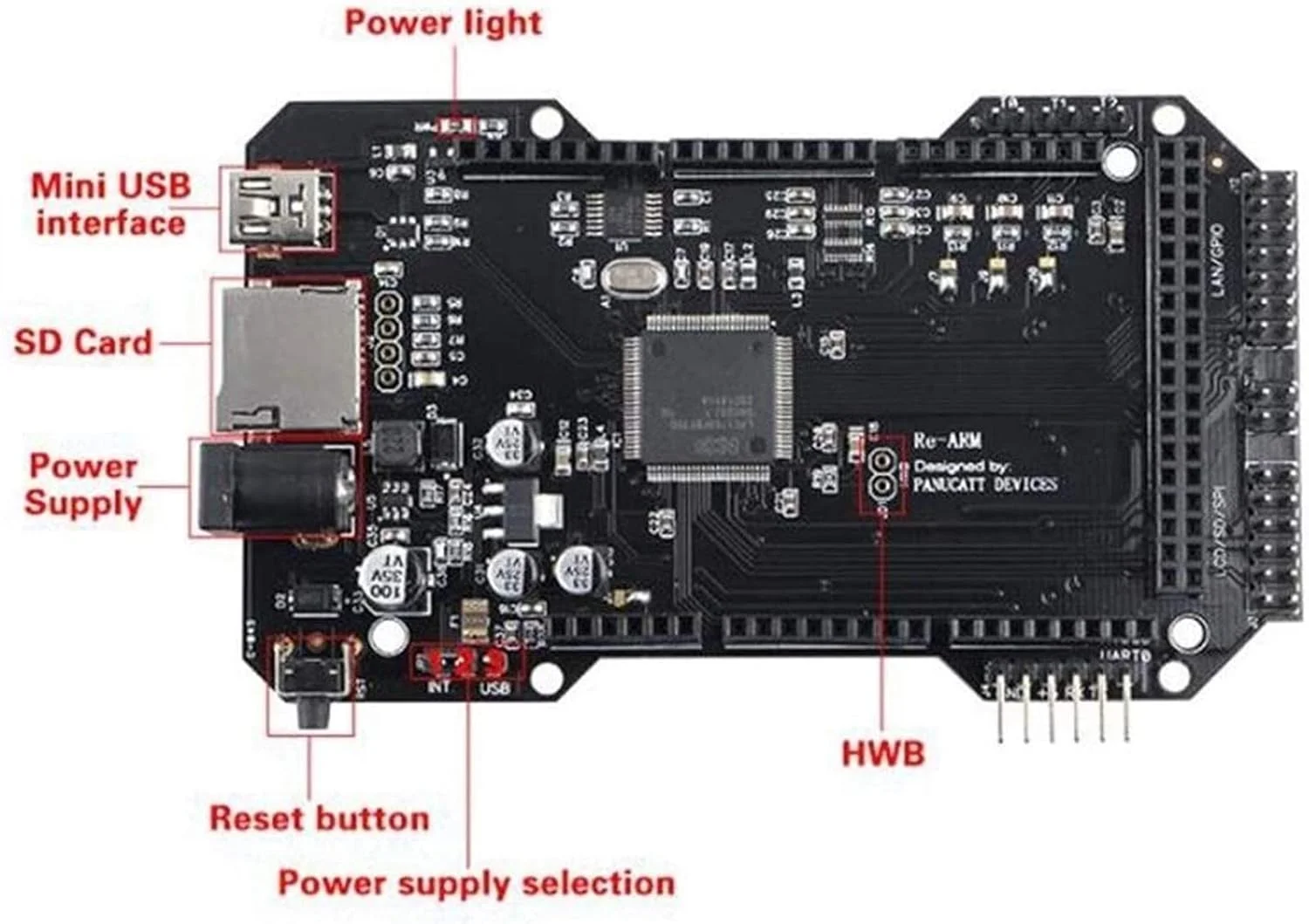

مشخصات برد کنترلر 32 بیتی RE-ARM: 1. پردازنده 32 بیتی LPC1768 ARM. 2. 100 مگاهرتز، 512 کیلوبایت فلش. 3. مینی B USB - عکس های نمونه اولیه USB B را نشان می دهد. 4. ولتاژ سیستم 3.3 ولت. 5. ورودی منبع تغذیه 10-30 ولت، با استفاده از پین Vin یا جک بشکه ای. 6. 1 بستر گرم شونده، 2 درایور Mosfet هات اند. 7. اسلات SDcard برای ارتقاء سیستم عامل و فایل پیکربندی. 8. 6 استاپ انتهایی، با فیلتر و مقاومت های پول آپ. 9. 3 ورودی ترمیستور. 10. پشتیبانی از نمایشگرهای SPI مانند Viki2 و mini Viki (مستقیم) و RRD Graphic LCD (آداپتور). 11. پشتیبانی از LCD های کاراکتری I2C و موازی با استفاده از آداپتور جهانی Jim Morris. 12. هدر برای برد دخترانه ماژول اترنت (RJ45). 13. منبع تغذیه: 4.5v-36v برد Ramps1.5: - اندازه: 101.5 * 60.5mm - پشتیبانی از درایورهای موتور: پشتیبانی از A4988 DRV8825 و سایر درایورهای موتور (پشتیبانی از پنج درایور موتور به طور همزمان) - ولتاژ ورودی: 12V - توان: 200W TMC2208 V1.2: - تراشه درایو موتور پله ای تک محوره TMC2208 - جریان درایو داخلی لوله قدرت 1.4A جریان پیک 2A، محدوده ولتاژ 4.75V-36V، 256 زیربخش. - واحد درونیابی microPlyer انعطاف پذیر، این جزء می تواند تا 256 میکرو استپ / وضوح گام را ارائه دهد، حتی در سیستم محدود نرخ پالس نیز می تواند برای دستیابی به کنترل سینوسی عالی باشد. - به طور گسترده ای در چاپ سه بعدی استفاده می شود، - هر دو جزء دارای ورودی پالس / جهت هستند، می توانند کاملاً مستقل عمل کنند. پیکربندی از طریق ورودی دیجیتال پیاده سازی می شود. بسته شامل: 1 عدد برد توسعه Ramps1.5 1 عدد برد کنترلر 32 بیتی RE-ARM انتقال دقیق، بدون نیاز به کشیدن در حین کار، با نسبت انتقال ثابت. The t
