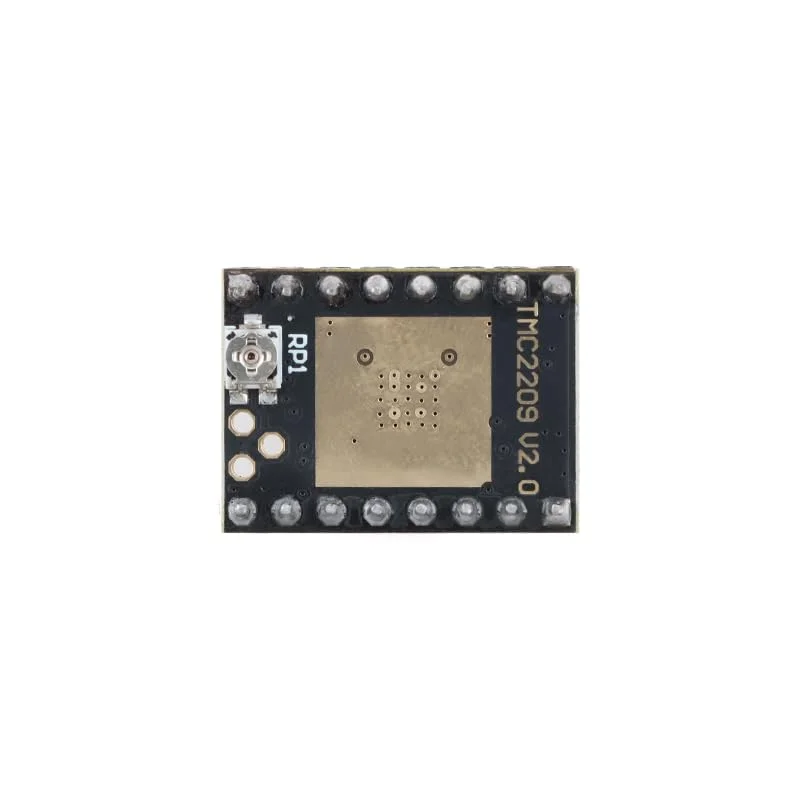

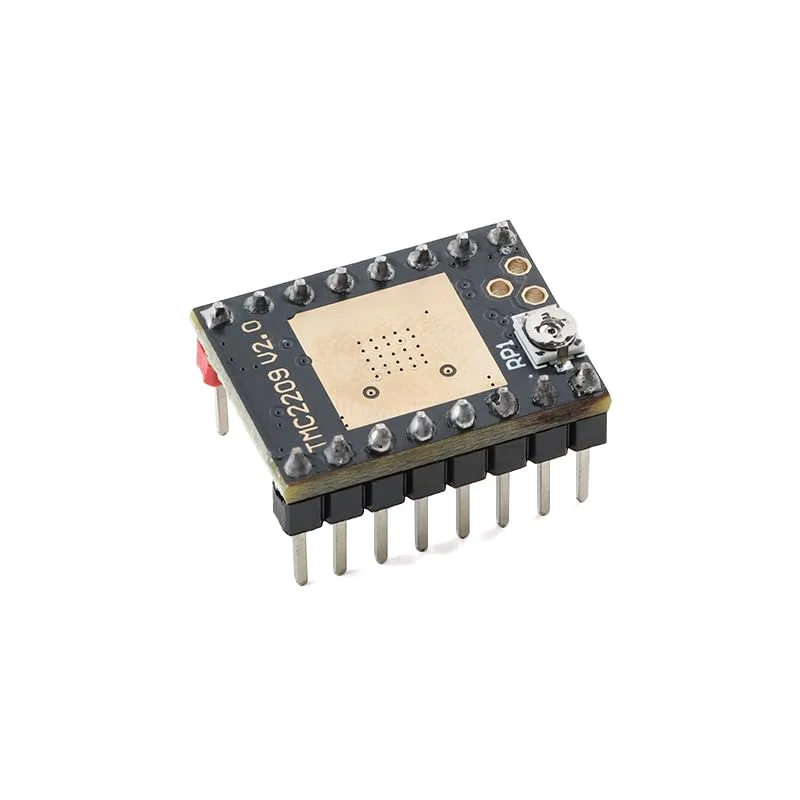

درایور موتور پله ای بی صدای TMC2209 برای پرینترهای سه بعدی با هیت سینک و هدرهای قرمز

پارامترهای محصول سیستم منبع تغذیه: ولتاژ ورودی: 4.5V-36V DC (ولتاژ گسترده سازگار، پشتیبانی از منبع تغذیه صنعتی/سیستم خودرو) سازگاری سطح منطقی: 3.3V/5V TTL (ولتاژ مقاومت سیگنال مانند DIAG/STEP 5V) عملکرد درایو: حداکثر جریان: 2.8A RMS (پیک 3.5A، هیت سینک مورد نیاز) رزولوشن میکرو استپ: 1/256 (حالت بی صدا از زاویه پله 0.9 پشتیبانی می کند) فناوری بی صدا: StealthChop2 (نویز در حال اجرا <18dB، برای گوش انسان قابل شنیدن نیست) رابط ارتباطی: کنترل سریال UART (نرخ باود 115200bps، آدرس را می توان روی 0-3 تنظیم کرد) مدیریت حرارتی: حفاظت در برابر دمای بیش از حد: 150 درجه سانتیگراد جریان پایین خودکار طراحی اتلاف گرما: هیت سینک آلیاژ آلومینیوم + ژل سیلیکا حرارتی (مقاومت حرارتی 0.8 درجه سانتیگراد بر وات) دمای کارکرد: -40 درجه سانتیگراد تا +125 درجه سانتیگراد (محدوده دمای گسترده صنعتی) عملکرد حفاظت: برای حفاظت از اتصال کوتاه: نظارت بلادرنگ منبع و تخلیه MOSFET قفل ولتاژ پایین: <4.0V خروجی خاموش شدن خودکار عملکرد پین اصلی محصول VM: ورودی DC مثبت (4.5V-36V DC) GND: زمین منبع تغذیه، اتصال به زمین با امپدانس کم مورد نیاز است STEP: ورودی پالس (سازگار با 3.3V/5V، حداکثر فرکانس 250kHz) DIR: کنترل جهت EN: کنترل فعال DIAG: آلارم خطا (خروجی open-drain، هنگام گرم شدن بیش از حد/اتصال کوتاه، 10kΩ pull up) MS1/MS2: انتخاب آدرس UART MS1 = L, MS2 = L: آدرس 0 MS1 = H, MS2 = L: آدرس 1 UART: رابط کنترل سریال (RX/TX متصل به MCU منطقی 3.3V، تبدیل سطح مورد نیاز)
