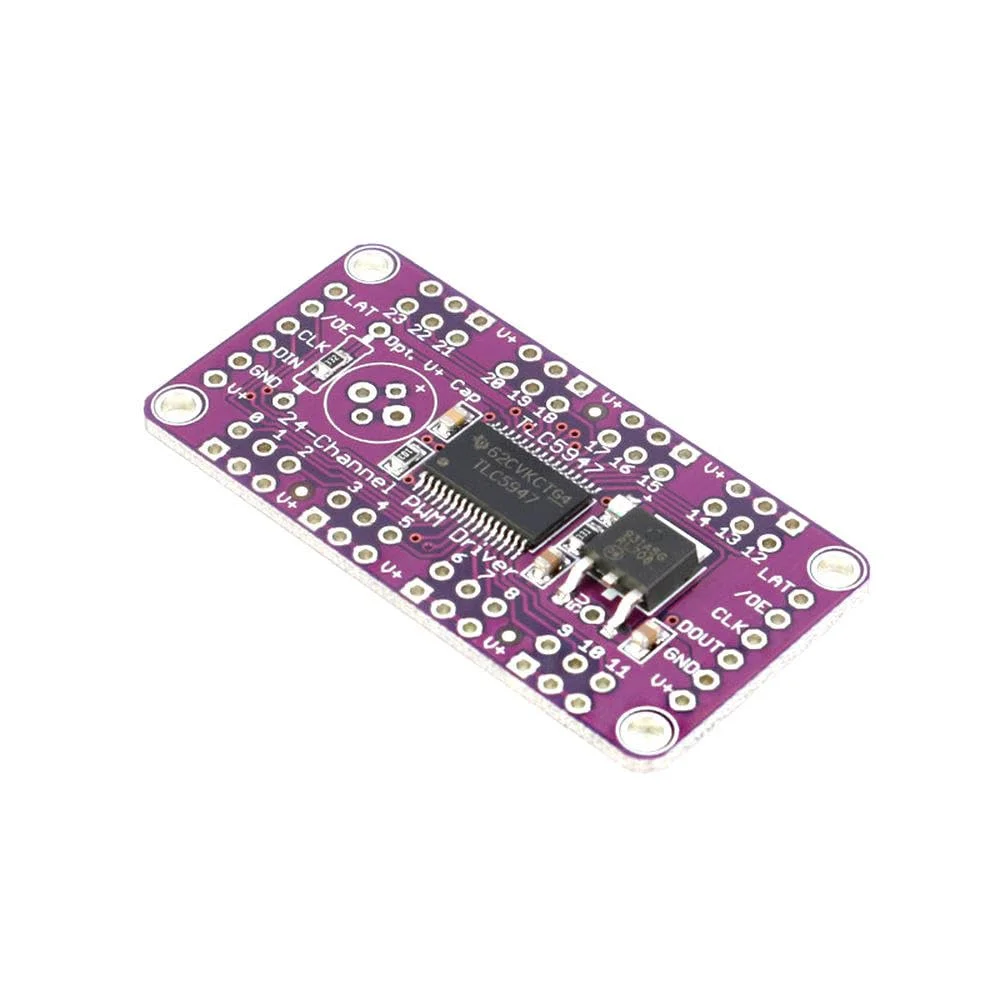

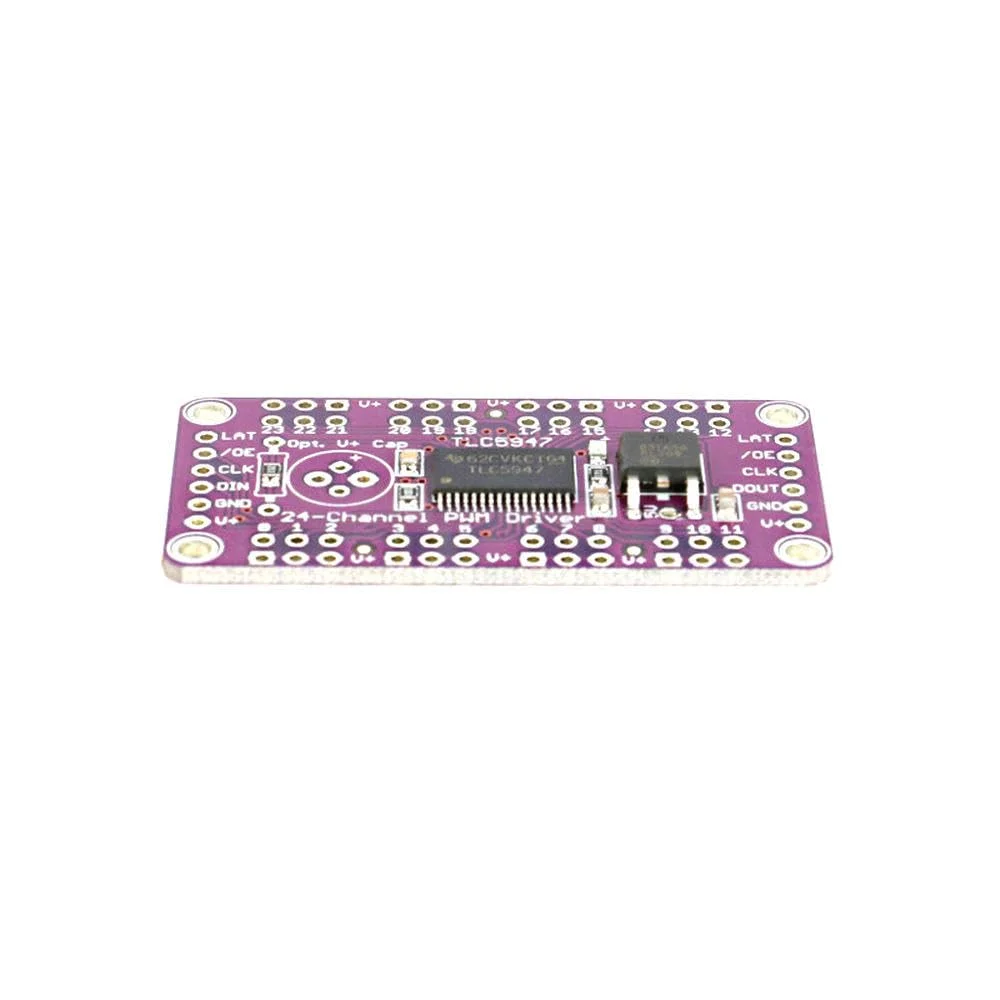

ماژول درایور ال ای دی PWM دوازده بیتی 24 کاناله TLC5947 با اوسیلاتور داخلی 12 بیتی 3-5.5 ولت مدل CJMCU- TLC5947

ماژول درایور ال ای دی PWM دوازده بیتی 24 کاناله TLC5947 با اوسیلاتور داخلی 3-5.5 ولت مدل CJMCU- TLC5947. توضیحات محصول: CJMCU-5947 یک درایور ال ای دی 24 کاناله با جریان ثابت است. هر کانال به طور جداگانه با 4096 پله مدولاسیون پهنای پالس (PWM) قابل تنظیم است. کنترل PWM به طور خودکار با داده های مقیاس خاکستری (GS) برنامه ریزی شده تکرار می شود. داده های GS از طریق یک پورت رابط سریال نوشته می شوند. مقدار جریان تمام 24 کانال توسط یک مقاومت خارجی واحد تنظیم می شود. CJMCU-5947 دارای یک عملکرد خاموش شدن حرارتی (TSD) است که تمام خروجی ها را خاموش می کند. ویژگی ها: ولتاژ کاری: 3.3 ولت تا 5 ولت. محیط کار: -40 درجه سانتیگراد تا 85 درجه سانتیگراد. دقت جریان ثابت: ±2%. کنترل PWM: 12 بیت (4096 بیت). ولتاژ منبع تغذیه ال ای دی: تا 30 ولت. اسیلاتور داخلی: 4 مگاهرتز، بدون نیاز به سیگنال ساعت خارجی. نرخ انتقال داده سریال: 30 مگاهرتز (جداگانه)، 15 مگاهرتز آبشاری. خروجی جریان ثابت 24 کاناله، 30 میلی آمپر در هر کانال، تاخیر گروهی 4 کاناله برای جلوگیری از جریان هجومی
