برد توسعه Tiuimk MPR121 قرمز، برد کنترلر حسگر لمسی خازنی با پین های درایو LED، رابط I2C، جنس پلاستیک، برای پروژه های DIY

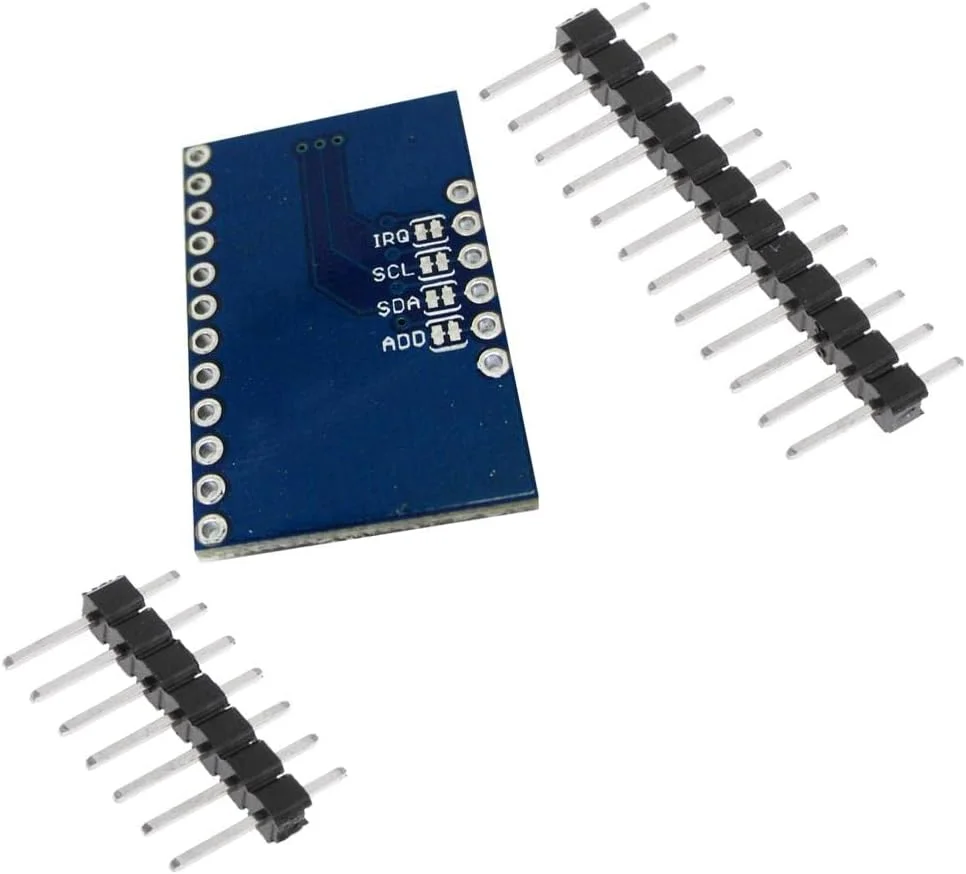

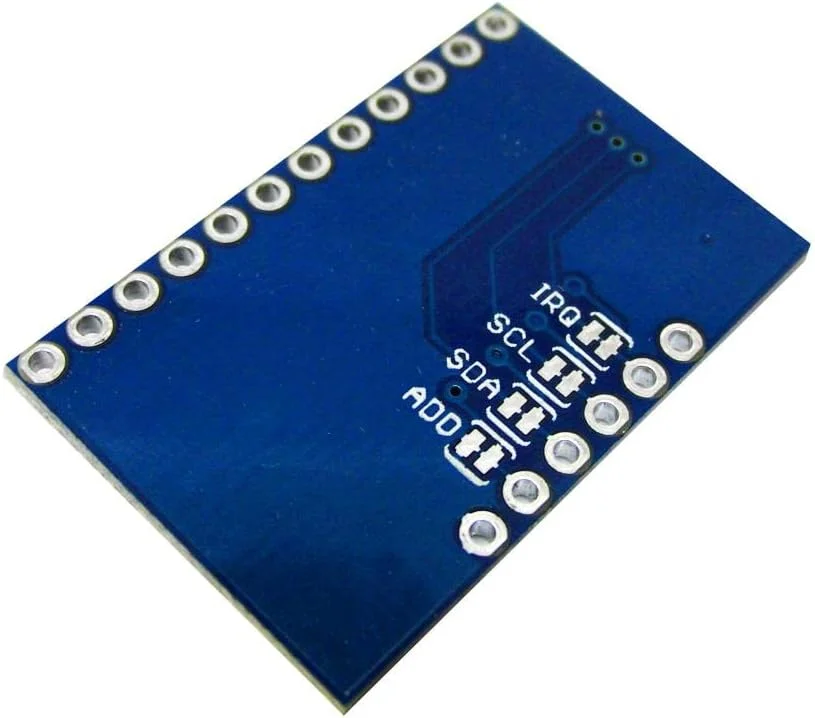

این یک برد توسعه برای MPR121QR2 است. MPR121 یک کنترلر حسگر لمسی خازنی است که توسط یک رابط I2C هدایت می شود. این تراشه می تواند تا دوازده حسگر مجزا و همچنین یک حسگر سیزدهم شبیه سازی شده را کنترل کند. MPR121 همچنین دارای هشت پین درایو LED است. هنگامی که این پین ها به عنوان حسگر پیکربندی نشده اند، می توان از آنها برای درایو LED استفاده کرد. چهار جامپر در پایین برد وجود دارد که همه آنها به طور پیش فرض تنظیم (بسته) شده اند. یک جامپر آدرس، پین ADD را به زمین متصل می کند، به این معنی که آدرس I2C پیش فرض تراشه 0x5A خواهد بود. اگر نیاز به تغییر آدرس تراشه دارید (با اتصال کوتاه ADD به یک پین دیگر)، مطمئن شوید که ابتدا جامپر را باز می کنید. جامپرها همچنین SDA، SCL و پین وقفه را به مقاومت های pull-up 10k متصل می کنند. اگر به مقاومت های pull-up نیاز ندارید، می توانید جامپرها را با قطع کردن مسیری که آنها را به هم متصل می کند، باز کنید. هیچ تنظیمی روی برد وجود ندارد، بنابراین ولتاژ تغذیه شده باید بین 2.5 تا 3.6 ولت DC باشد. پین VREG از طریق یک خازن 0.1uF به زمین متصل است، به این معنی که، مگر اینکه برد را تغییر دهید، نمی توانید MPR121 را در حالت ولتاژ پایین (1.71-2.75VDC) کار کنید. جنس: پلاستیک اندازه: تقریبا 30mmx20mmx3mm رنگ: قرمز بسته شامل: 1 عدد ماژول حسگر لمسی 2 عدد هدر پین
