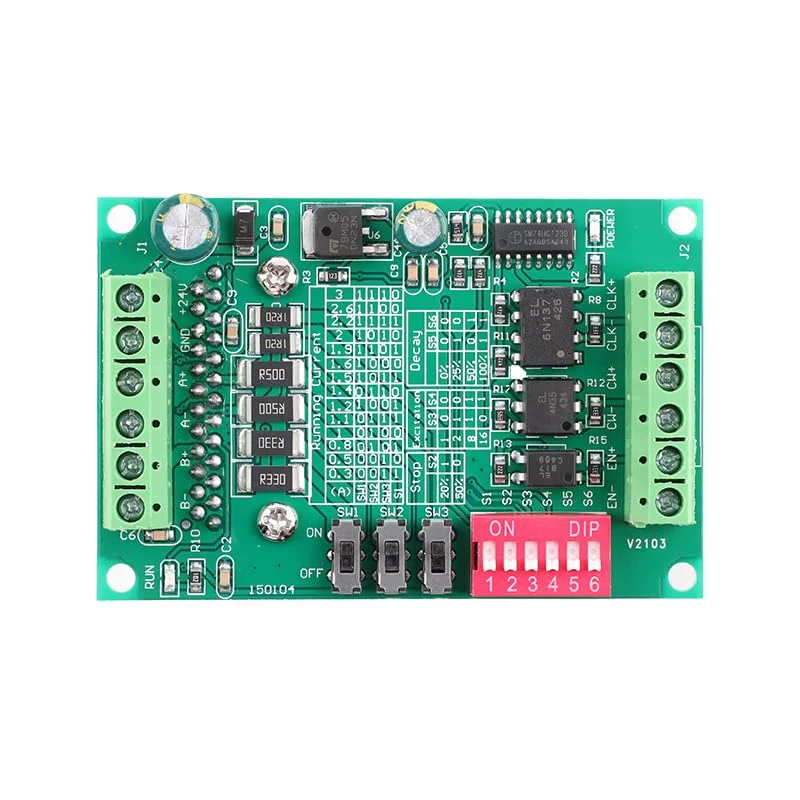

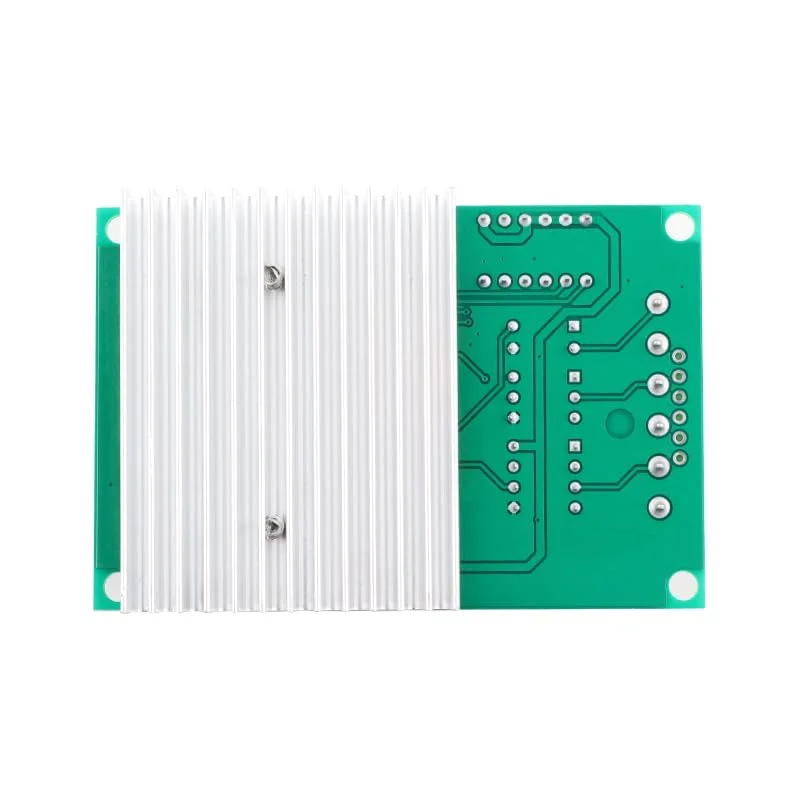

ماژول درایور موتور پله ای TB6560 با جریان 3 آمپر و 32 میکرواستپ برای موتورهای 42/57، برد بادوام

پارامترهای محصول ولتاژ ورودی: DC 4.5V-36V (ولتاژ گسترده سازگار، پشتیبانی از نوسانات برق صنعتی) جریان خروجی: مقدار پیک 3A / کانال (جریان مداوم 1.5A، شرایط اتلاف گرما مورد نیاز است) دقت تقسیم: 1/1 ~ 1/32 استپ (پیکربندی سوئیچ چرخشی، پشتیبانی از استپ کامل / نیم استپ / میکرو استپ) سیگنال کنترل: در حالت تک پالس + جهت (رابط PUL/DIR/ENA) فرکانس پاسخ: ≤ 200kHz (کنترل حرکت با سرعت بالا) ولتاژ منطقی: DC 3.3V-5V (سازگار با میکروکنترلر 3.3V/5V) عملکرد حفاظت: خاموش شدن در اثر گرمای بیش از حد (راه اندازی 150 ℃) حفاظت در برابر جریان بیش از حد (> 4A محدودیت جریان خودکار) قفل ولتاژ پایین (UVLO <4.2V خاموش شدن خروجی) دمای کارکرد: -20 ℃ ~ +85 ℃ (درجه صنعتی) موتور آداپتور: موتور پله ای دو فاز چهار سیمه سری 42/57 عملکرد اصلی پین محصول IN +: ورودی DC مثبت (4.5V-36V DC، متصل به قطب مثبت منبع تغذیه، خازن الکترولیتی 470μF + فیلتر خازن سرامیکی 100nF به صورت موازی مورد نیاز است)؛ GND: اتصال به زمین برق (باید با سیستم کنترل و موتور مشترک باشد)؛ VCC: برق منطقی (3.3V-5V DC، متصل به MCU VCC)؛ PUL: ورودی سیگنال پالس (استپ ژنراتور لبه بالارونده، فرکانس ≤ 200kHz)؛ DIR: کنترل جهت (چرخش رو به جلو سطح بالا، چرخش معکوس سطح پایین)؛ ENA: کنترل فعال سازی A +/A-: خروجی موتور فاز A B +/B-: خروجی موتور فاز B S1-S3: سوئیچ DIP انتخاب زیرمجموعه (تنظیم ترکیبی 1/2/4/8/16/32 زیرمجموعه).
