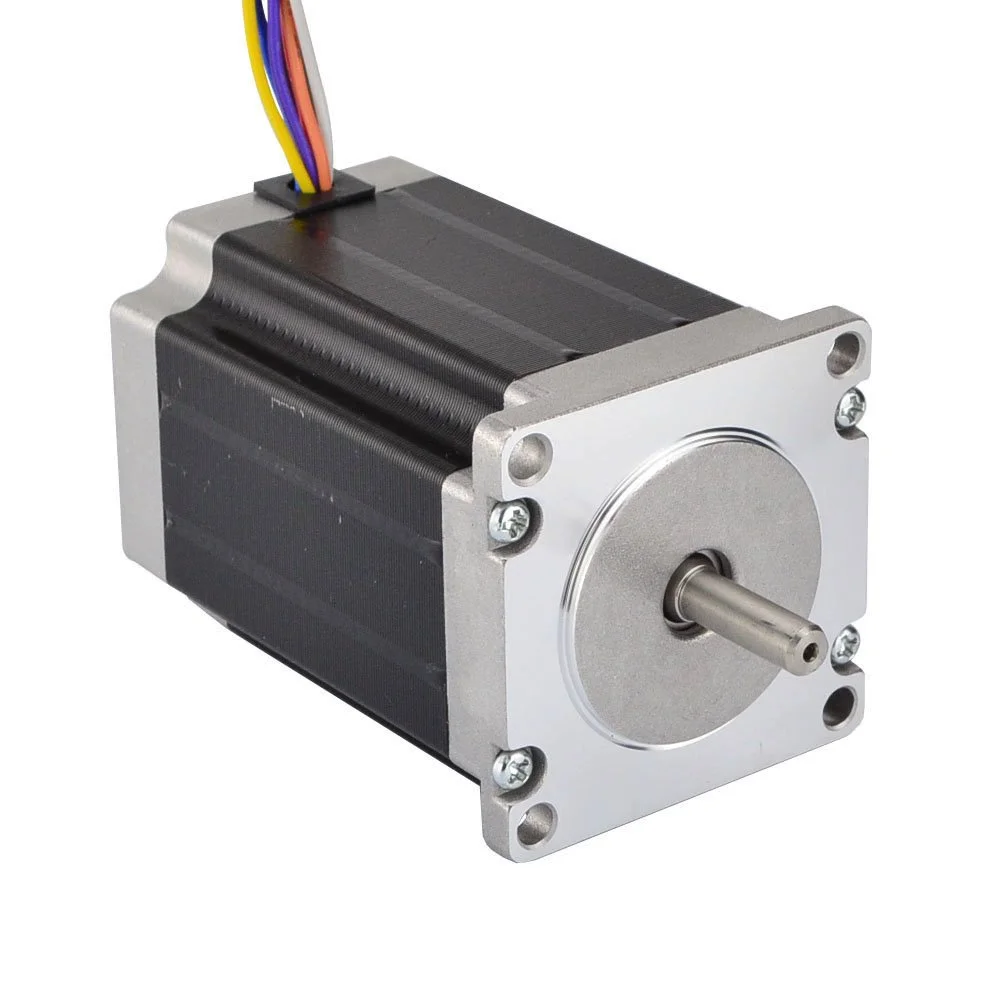

موتور پله ای Nema 23 با گشتاور 2.83Nm و جریان 4A، دارای 8 سیم و شفت دوگانه 6.35mm برای دستگاه CNC فرز، تراش و روتر

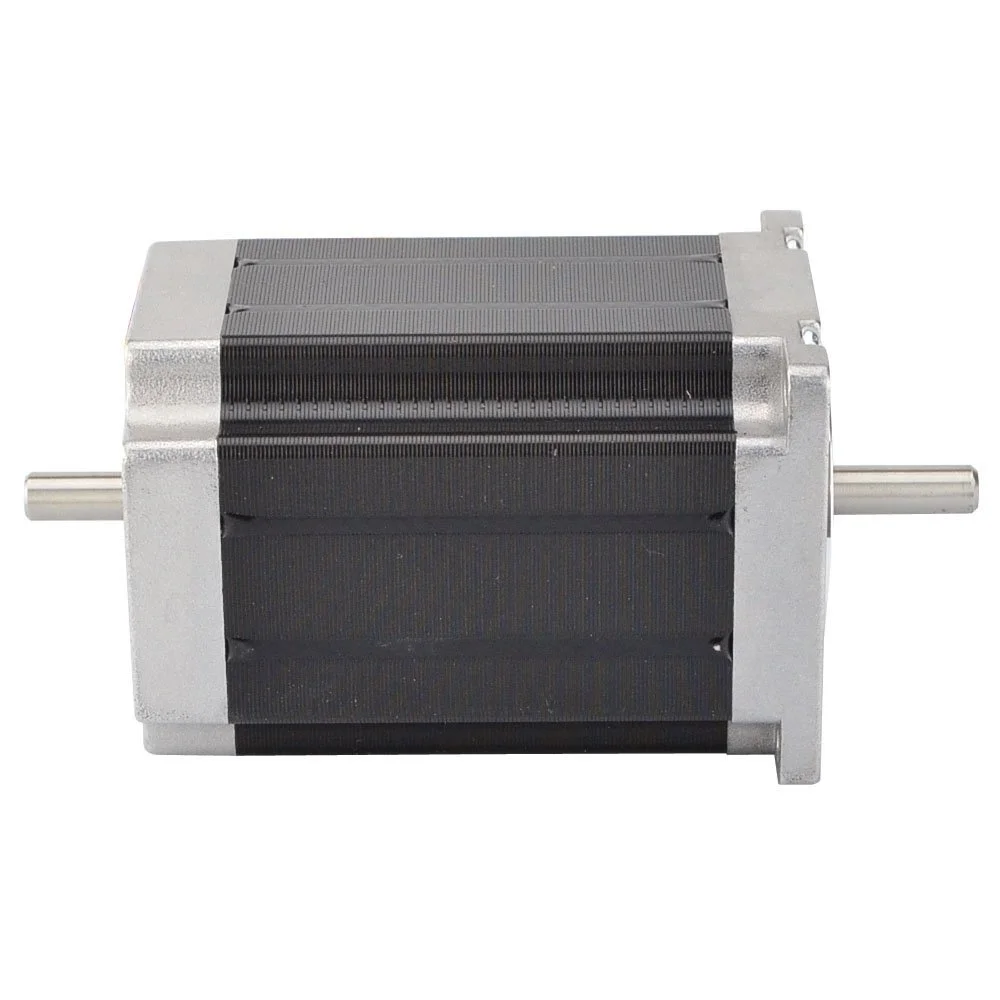

این موتور پله ای Nema 23 با شفت دوگانه دارای زاویه پله 1.8 درجه (200 پله در هر دور) است. دارای 8 سیم است که می توانید سه گزینه اتصال را انتخاب کنید: Unipolar یا Bipolar (سری) یا Bipolar (موازی)، می توانید هر نوعی را که می خواهید انتخاب کنید. یک شفت عقب می تواند انکودر، چرخ دستی یا موارد مشابه را نصب کند. مشخصات الکتریکی: * شماره قطعه سازنده: 23HS33-4008D * نوع موتور: Unipolar/Bipolar * زاویه پله: 1.8 درجه * گشتاور نگهدارنده (Bipolar): 2.83Nm(400oz.in) * گشتاور نگهدارنده (Unipolar): 2.0Nm(283oz.in) * جریان نامی (Bipolar Serial): 2.83A * جریان نامی (Bipolar Parallel): 5.66A * جریان نامی (Unipolar): 4.0A * مقاومت فاز (Bipolar Serial): 1.6ohms * مقاومت فاز (Bipolar Parallel): 0.4ohms * مقاومت فاز (Unipolar): 0.8ohms * اندوکتانس (Bipolar Serial): 7.2mH+/-20%(1KHz) * اندوکتانس (Bipolar Parallel): 1.8mH+/-20%(1KHz) * اندوکتانس (Unipolar): 1.8mH+/-20%(1KHz) مشخصات فیزیکی: * اندازه قاب: 57 x 57mm * طول بدنه: 84mm * قطر شفت: 6.35mm * طول شفت جلو: 21mm * طول برش D: 15mm * طول شفت عقب: 15mm * تعداد سیم ها: 8 * طول سیم: 300mm * وزن: 1.3kg اتصال: BLK(A+), WHT(A-), BRN(C-), ORG(C+), RED(B), PUE(B-), BLU(D-), YEL(D+) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر جریان ثابت یا درایو چاپر متصل است. اتصال مستقیم موتور به منبع تغذیه باعث از بین رفتن موتور می شود.
