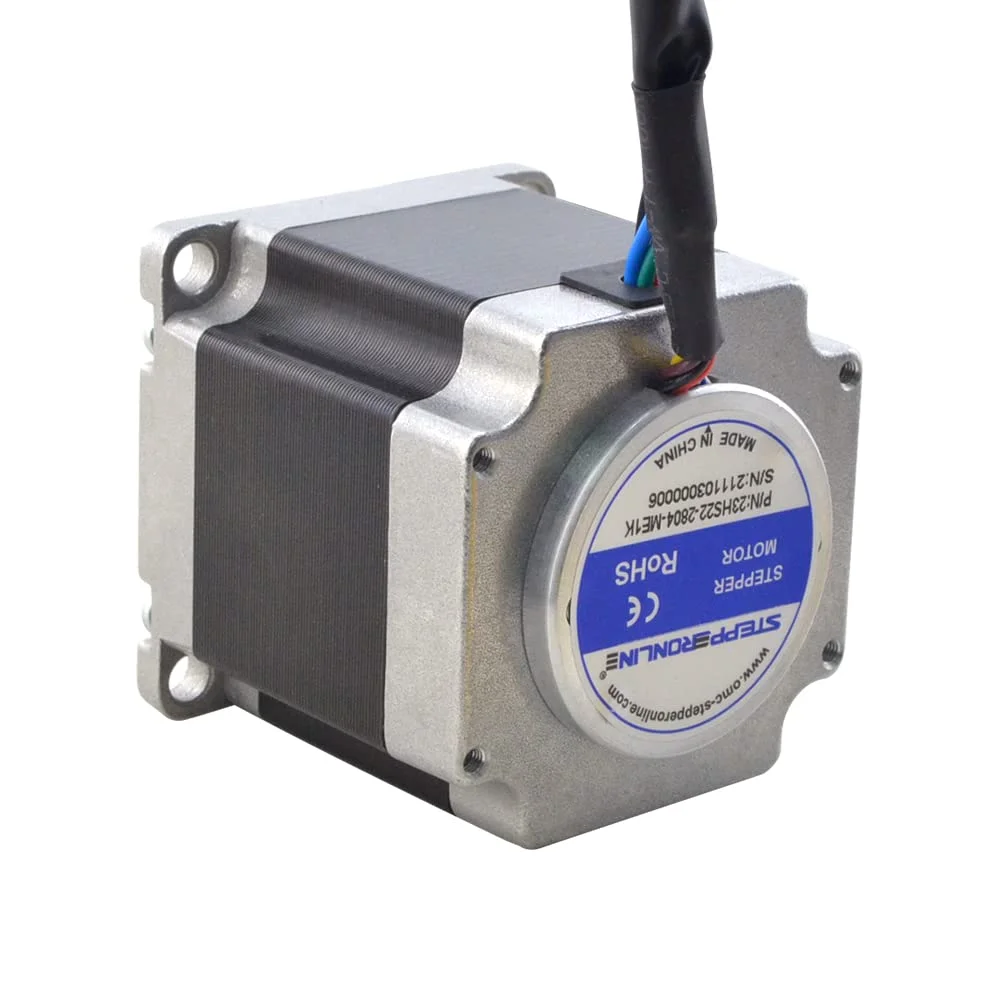

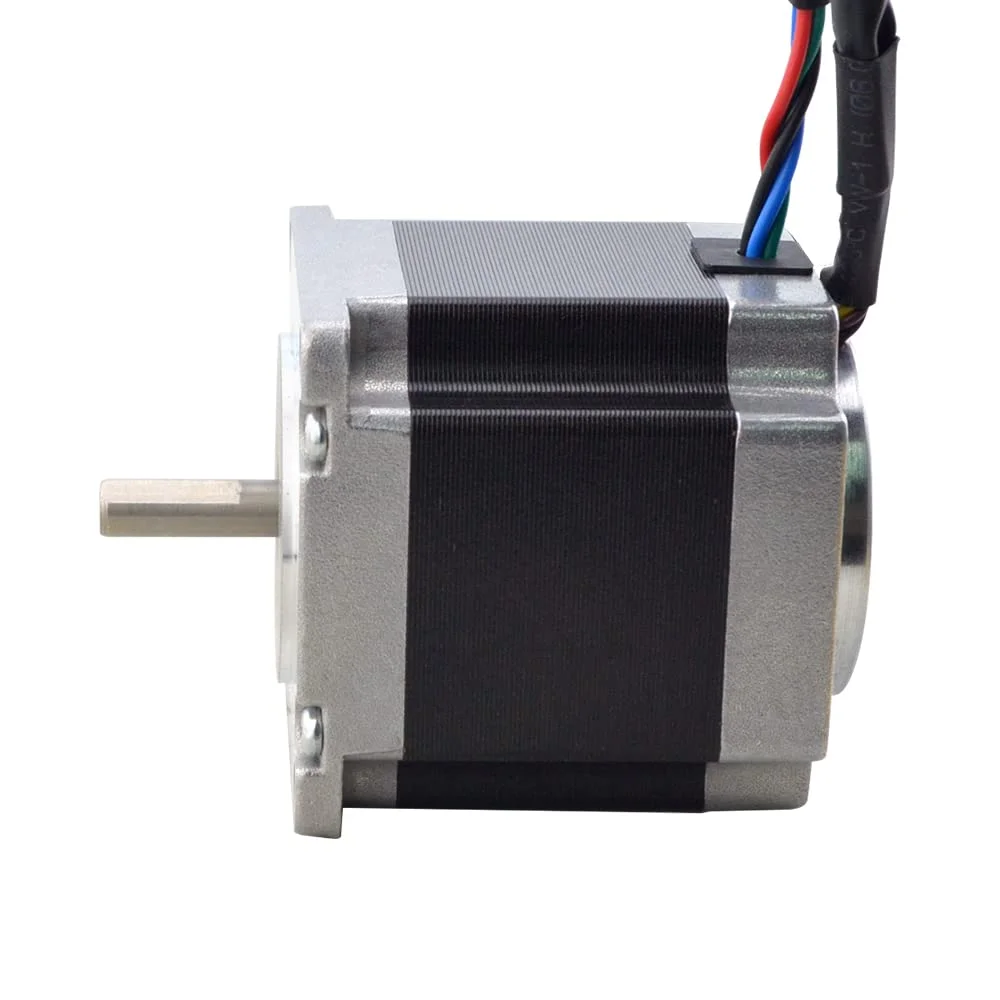

موتور پله‌ای حلقه بسته Nema 23 با گشتاور 1.2 نیوتن‌متر به همراه انکودر مغناطیسی 1000PPR(4000CPR)

این موتور پله‌ای حلقه بسته Nema 23 با گشتاور 1.2 نیوتن‌متر است. انکودر آن مغناطیسی با 3 کانال و رزولوشن 1000PPR(4000CPR) است. بزرگترین مزیت انکودر مغناطیسی، اندازه و قیمت آن است. این انکودرها به طور گسترده در فضاهای کوچک و با عملکرد هزینه بالاتر استفاده می‌شوند. مشخصات الکتریکی: *شماره قطعه سازنده: 23HS22-2804-ME1K *تعداد فاز: 2 *زاویه پله: 1.8 درجه *گشتاور نگهدارنده: 1.2 نیوتن‌متر *جریان نامی/فاز: 2.8 آمپر *مقاومت فاز: 0.9 اهم ± 10% *اندوکتانس: 2.6 میلی‌هانری ± 20%(1KHz) مشخصات فیزیکی: *اندازه قاب: 57 x 57mm *طول بدنه: 60.5mm *قطر شفت: Φ6.35mm *طول شفت: 21mm *طول شفت D-CUT: 15mm *طول سیم: 500mm *وزن: 0.65kg مشخصات انکودر: *نوع مدار خروجی: دیفرانسیل *نوع انکودر: افزایشی مغناطیسی *رزولوشن انکودر: 1000PPR(4000CPR) *کانال‌های سیگنال خروجی: 3 کانال *حداقل ولتاژ تغذیه: 3.3 ولت *حداکثر ولتاژ تغذیه: 5.5 ولت *جریان خروجی: 20mA *ولتاژ بالای خروجی: 5 ولت *ولتاژ پایین خروجی: 0.2 ولت *حداکثر فرکانس خروجی: 400 کیلوهرتز
