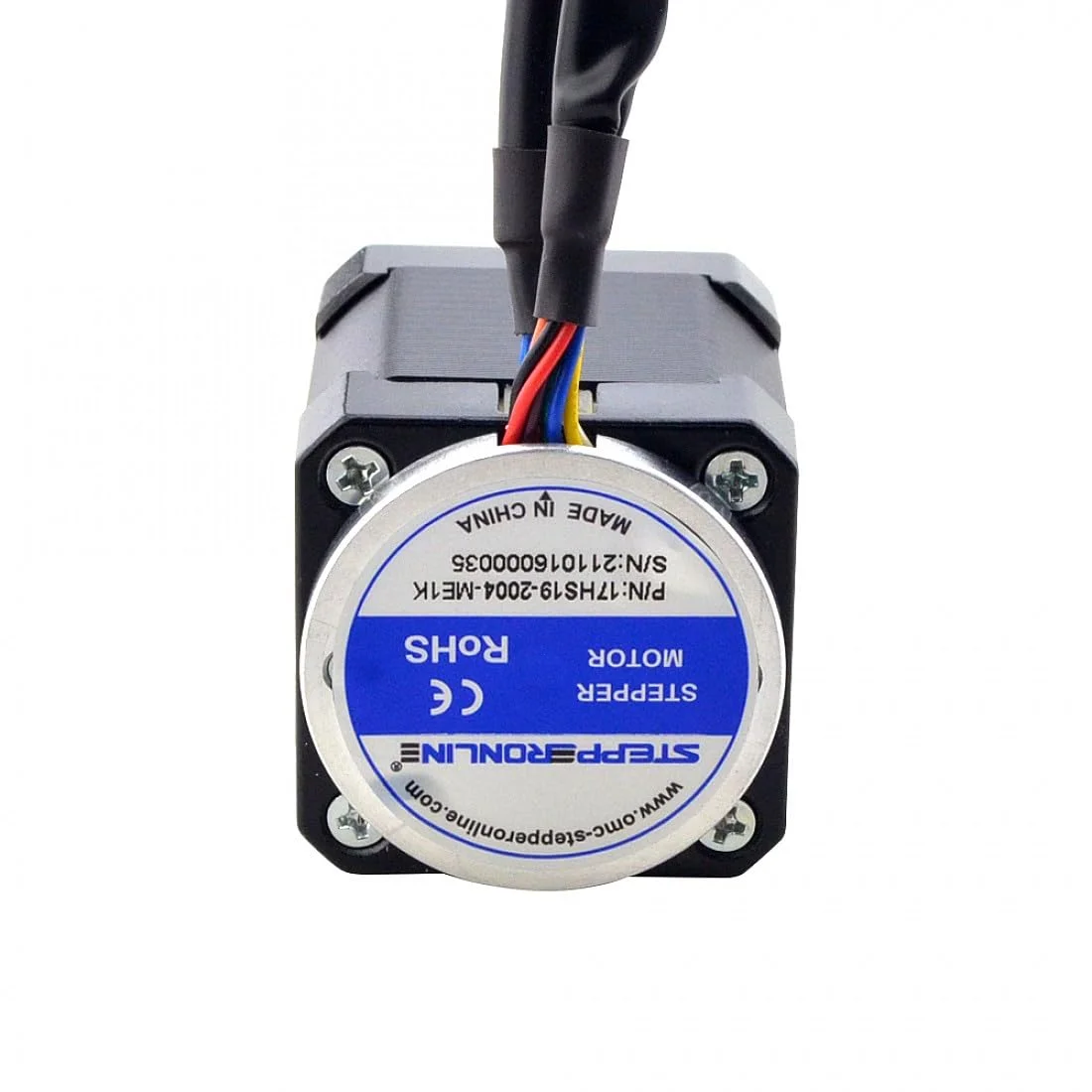

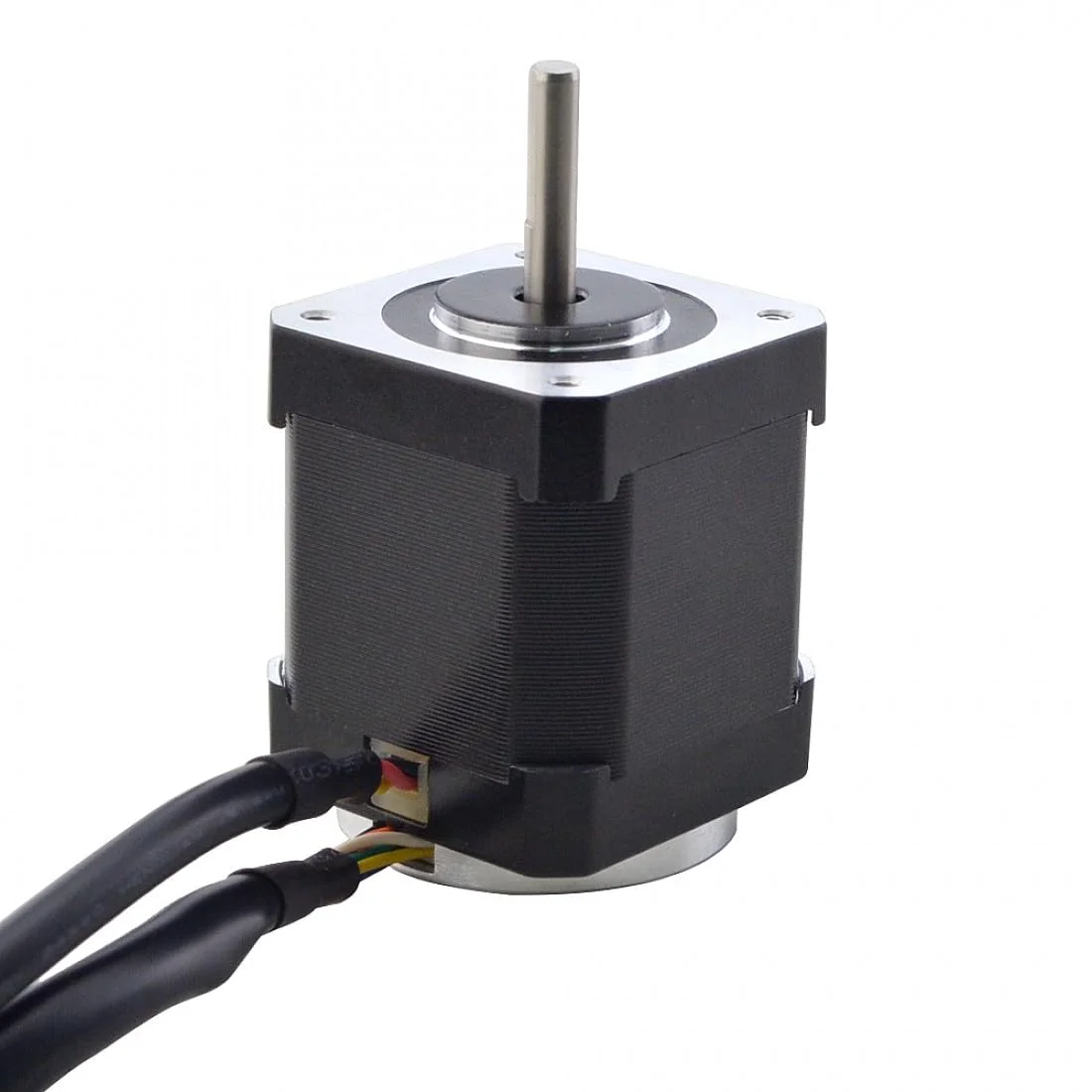

موتور پله ای حلقه بسته Nema 17 با گشتاور 56Ncm به همراه انکودر مغناطیسی 1000PPR(4000CPR)

این موتور پله ای حلقه بسته Nema 17 با ضخامت 51.5 میلی متر شامل انکودر است. انکودر یک انکودر مغناطیسی با 3 کانال و رزولوشن 1000PPR (4000CPR) است. بزرگترین مزیت انکودر مغناطیسی اندازه و قیمت آن است، آنها به طور گسترده ای در فضاهای کوچک و با عملکرد هزینه بالاتر استفاده می شوند. مشخصات الکتریکی *شماره قطعه سازنده: 17HS19-2004-ME1K *تعداد فاز: 2 *زاویه پله: 1.8 درجه *گشتاور نگهدارنده: 56Ncm (79.3oz.in) *جریان نامی/فاز: 2.0A *مقاومت فاز: 1.4ohms± 10% *اندوکتانس: 3.0mH ± 20% (1KHz) مشخصات فیزیکی *اندازه قاب: 42 x 42mm *طول بدنه: 51.5mm *قطر شفت: φ5mm *طول شفت: 24mm *طول شفت D-CUT: 15mm *طول سیم: 500mm *وزن: 0.4kg مشخصات انکودر *نوع مدار خروجی: دیفرانسیل *نوع انکودر: افزایشی مغناطیسی *رزولوشن انکودر: 1000PPR (4000CPR) *کانال های سیگنال خروجی: 3 کانال *حداقل ولتاژ تغذیه: 3.3V *حداکثر ولتاژ تغذیه: 5.5V *جریان خروجی: 20mA *ولتاژ بالا خروجی: 5V *ولتاژ پایین خروجی: 0.2V *حداکثر فرکانس خروجی: 400kHZ
