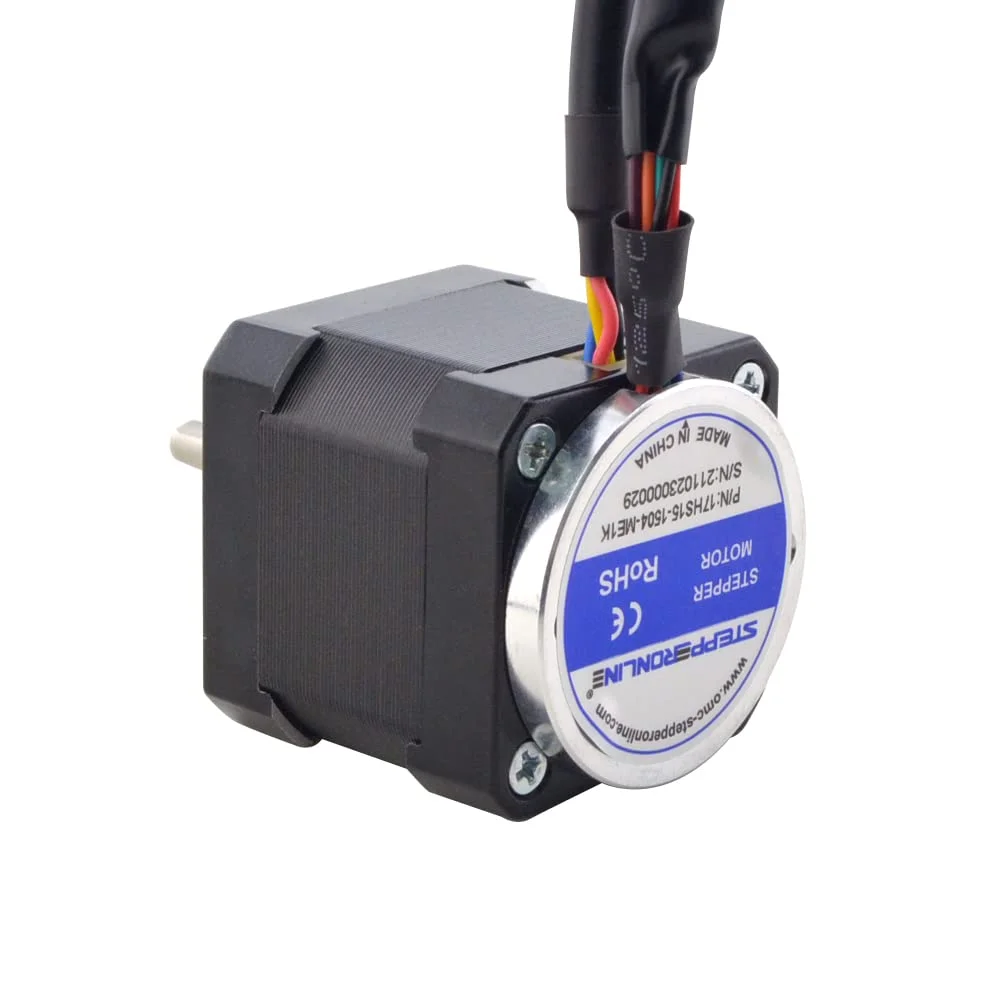

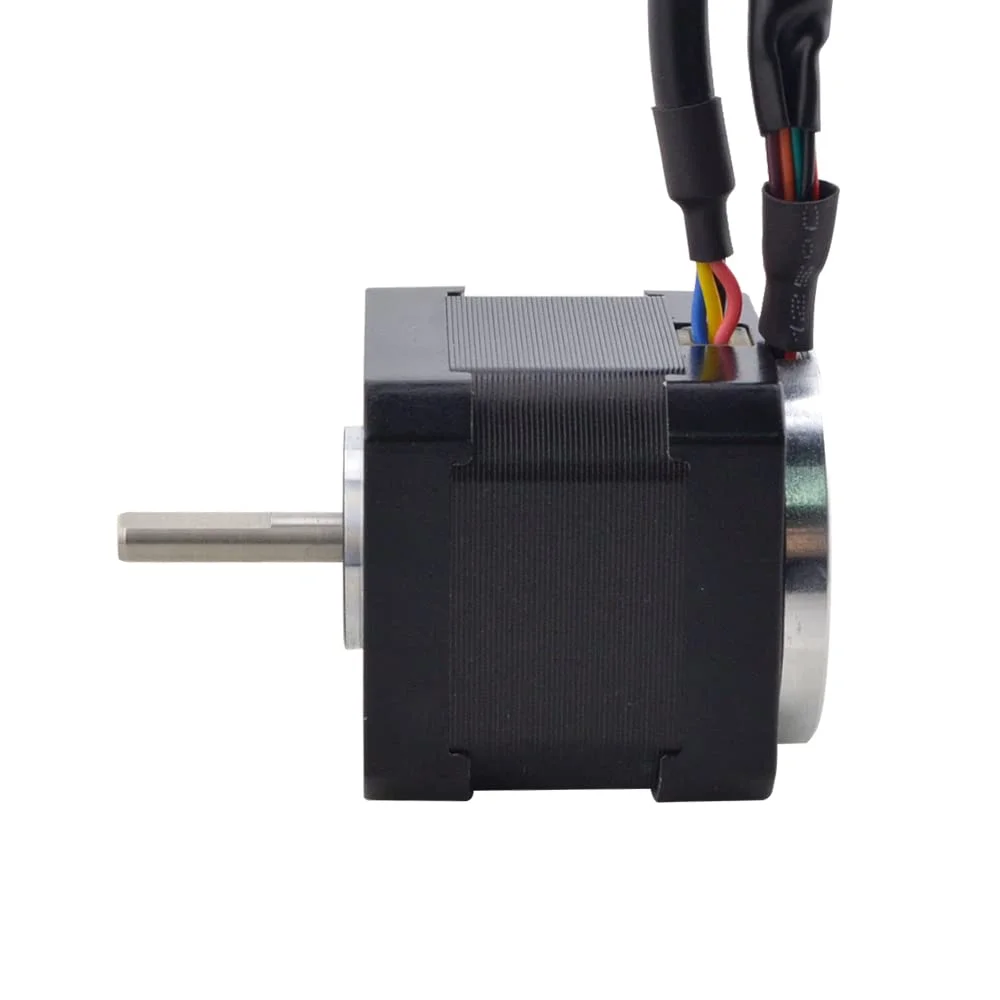

موتور پله ای حلقه بسته Nema 17 با گشتاور 45Ncm و انکودر مغناطیسی 1000PPR (4000CPR)

این موتور پله ای حلقه بسته Nema 17 با ضخامت 43.5 میلی متر شامل انکودر است. انکودر از نوع مغناطیسی با 3 کانال و رزولوشن 1000PPR (4000CPR) می باشد. بزرگترین مزیت انکودر مغناطیسی اندازه و قیمت آن است، آنها به طور گسترده ای در فضاهای کوچک و با عملکرد هزینه بالاتر استفاده می شوند. مشخصات الکتریکی *شماره قطعه سازنده: 17HS15-1504-ME1K *تعداد فاز: 2 *زاویه پله: 1.8 درجه *گشتاور نگهدارنده: 45Ncm (63.7oz.in) *جریان نامی/فاز: 1.5A *مقاومت فاز: 2.3 اهم ± 10% *اندوکتانس: 4.4mH ± 20% (1KHz) مشخصات فیزیکی *اندازه قاب: 42 x 42mm *طول بدنه: 43.5mm *قطر شفت: Φ5mm *طول شفت: 24mm *طول شفت D-CUT: 15mm *طول سیم: 500mm *وزن: 0.3kg مشخصات انکودر *نوع مدار خروجی: دیفرانسیل *نوع انکودر: افزایشی مغناطیسی *رزولوشن انکودر: 1000PPR (4000CPR) *کانال های سیگنال خروجی: 3 کانال *حداقل ولتاژ تغذیه: 3.3V *حداکثر ولتاژ تغذیه: 5.5V *جریان خروجی: 20mA *ولتاژ بالای خروجی: 5V *ولتاژ پایین خروجی: 0.2V *حداکثر فرکانس خروجی: 400kHZ
