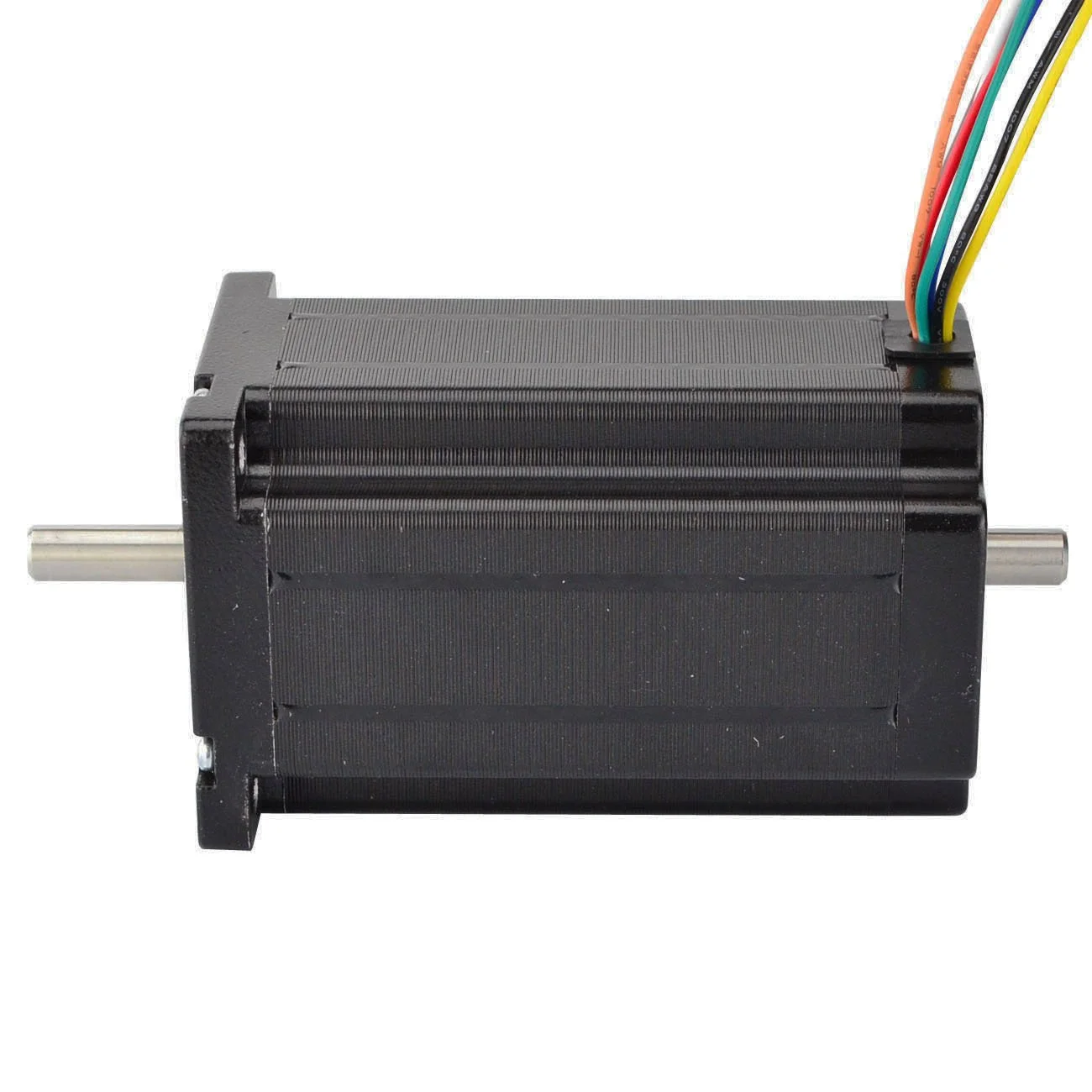

موتور پله ای دو شفت Nema 24 استپر آنلاین 4Nm طول 100mm با 8 سیم برای حکاکی لیزری CNC / دستگاه CNC

این قوی ترین موتور پله ای Nema 24 است. دارای زاویه پله 1.8 درجه و اندازه 60x60x100mm است. دارای 8 سیم است که سه گزینه اتصال دارد: Unipolar یا Bipolar(سری) یا Bipolar(موازی)، شما می توانید هر نوعی را که می خواهید انتخاب کنید. یک شفت عقب می تواند رمزگذار، چرخ دستی یا موارد مشابه را نصب کند. گشتاور نگهدارنده آن با اتصال Unipolar به 2.8Nm می رسد و با اتصال Bipolar به 4.0Nm می رسد. مشخصات الکتریکی *شماره قطعه سازنده: 24HS39-3008D *نوع موتور: Unipolar/Bipolar *زاویه پله: 1.8 درجه *گشتاور نگهدارنده (Bipolar): 4.0Nm *گشتاور نگهدارنده (Unipolar): 2.8Nm *جریان نامی (Bipolar Serial): 2.12A *جریان نامی (Bipolar Parallel): 4.24A *جریان نامی (Unipolar): 3.0A *مقاومت فاز (Bipolar Serial): 2.8ohms *مقاومت فاز (Bipolar Parallel): 0.7ohms *مقاومت فاز (Unipolar): 1.4ohms *اندوکتانس (Bipolar Serial): 12.0mH ± 20%(1KHz) *اندوکتانس (Bipolar Parallel): 3.0mH ± 20%(1KHz) *اندوکتانس (Unipolar): 3.0mH ± 20%(1KHz) مشخصات فیزیکی *اندازه قاب: 60 x 60mm *طول بدنه: 100mm *قطر شفت: Φ8.0mm *طول شفت جلو: 24mm *طول شفت عقب: 13mm *طول برش D: 20mm *تعداد سیم ها: 8 *طول سیم: 400mm *وزن: 1.6kg اتصال RED(A+), YEL(A-), BLK(C+), BLU(C-),WHT(B+),ORG(B-),GRN(D+),BRN(D-) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر جریان ثابت یا درایو برش متصل است. اتصال مستقیم موتور به منبع تغذیه موتور را از بین می برد.
