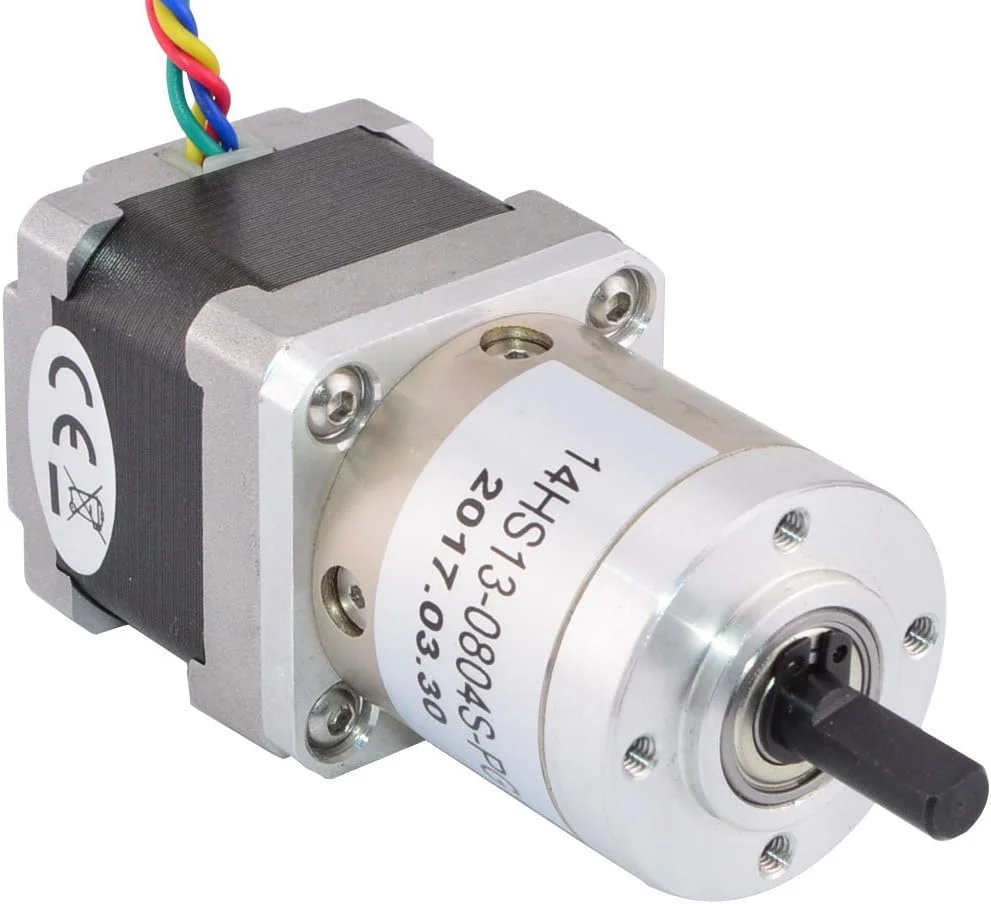

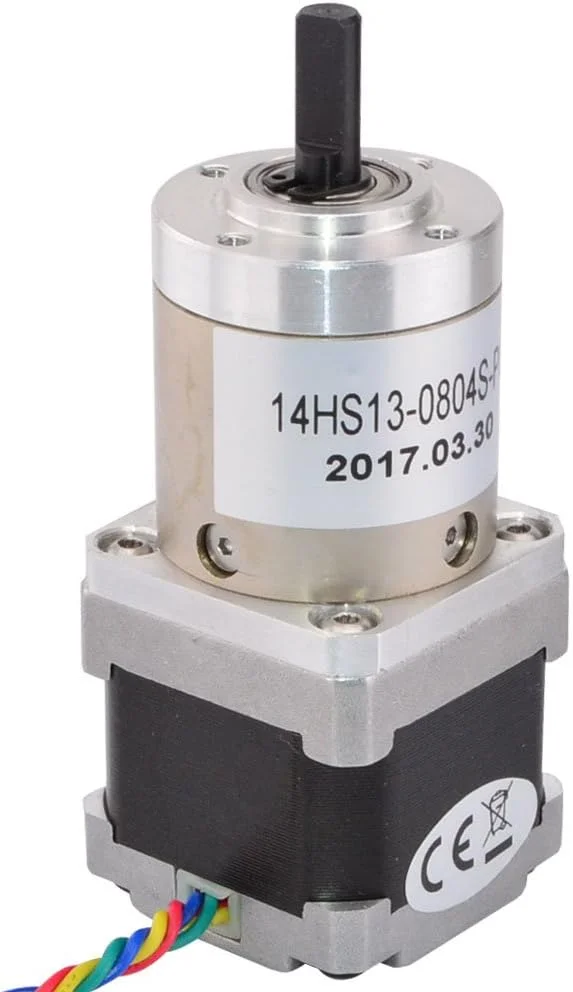

موتور پله ای Nema 14 با گیربکس سیاره ای 51:1 برای پرینتر، دوربین، رباتیک، DIY و CNC

این موتور پله ای NEMA 14 با دقت بالا دارای یک گیربکس سیاره ای یکپارچه با نسبت دنده 50.9:1 است، رزولوشن به زاویه پله 0.035 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت های چرخش بسیار پایین و/یا گشتاور زیادی نیاز دارند. مشخصات الکتریکی: * شماره قطعه سازنده: 14HS13-0804S-PG51 * نوع موتور: پله ای دو قطبی * زاویه پله: 0.094 درجه * گشتاور نگهدارنده: 4Nm * جریان نامی/فاز: 0.8A * مقاومت فاز: 6.8 اهم * اندوکتانس: 10mH+/-20%(1KHz) مشخصات گیربکس: * نوع گیربکس: سیاره ای * نسبت دنده: 50.9:1 * راندمان دنده: 70% * لقی در حالت بدون بار: <=3 درجه * حداکثر گشتاور مجاز: 4Nm(566oz-in) * گشتاور مجاز لحظه ای: 6Nm(850oz-in) * حداکثر بار محوری شفت: 50N * حداکثر بار شعاعی شفت: 100N مشخصات فیزیکی: * اندازه قاب: 35 x 35mm * طول موتور: 34mm * طول گیربکس: 43.6mm * قطر شفت: 6mm * طول شفت: 18mm * طول برش D: 12mm * تعداد سیم ها: 4 * طول سیم: 500mm * وزن: 360g اتصال: قرمز(A+)، سبز(A-)، زرد(B+)، آبی(B-) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر جریان ثابت یا درایور چاپر متصل است. اتصال مستقیم موتور به منبع تغذیه، موتور را از بین می برد.
