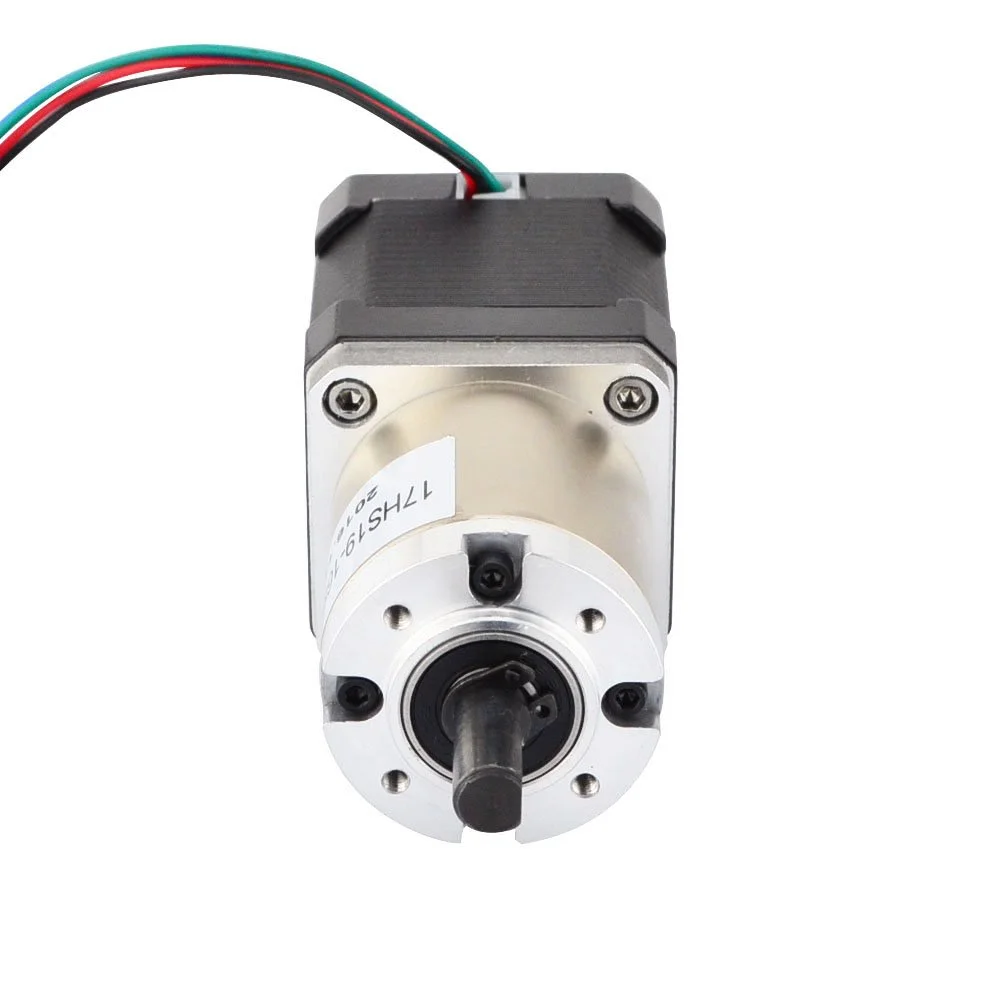

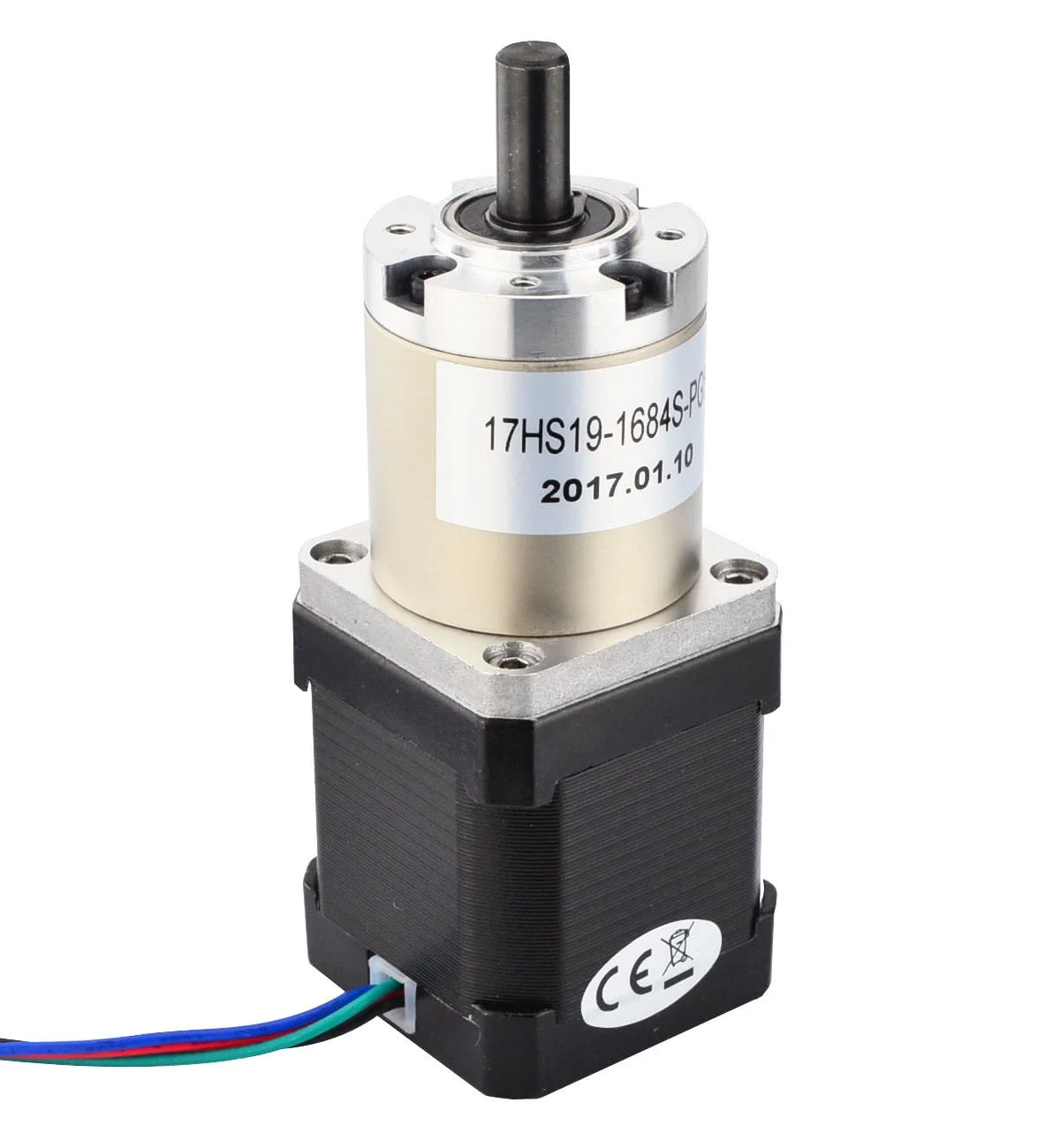

گیربکس سیاره ای 51:1 STEPPERONLINE، موتور پله ای Nema 17 با گشتاور بالا، مناسب دوربین و DIY

این موتور پله ای NEMA 17 با دقت بالا دارای یک گیربکس سیاره ای داخلی با نسبت سرعت 50.9:1 است، وضوح به زاویه پله 0.035 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت های چرخشی بسیار پایین و یا گشتاور زیادی نیاز دارند. مشخصات الکتریکی: * شماره قطعه سازنده: 17HS19-1684S-PG51 * نوع موتور: پله ای دو قطبی * زاویه پله: 0.035 درجه * گشتاور نگهدارنده: 4Nm * جریان نامی/فاز: 1.68A * مقاومت فاز: 1.65 اهم * اندوکتانس: 2.8mH+/-20% (1KHz) ویژگی های گیربکس * نوع گیربکس: سیاره ای * نسبت دنده: 50.9:1 * راندمان: 73% * لقی در حالت بدون بار: <=1 درجه * حداکثر گشتاور مجاز: 4Nm(6000g) * گشتاور مجاز: 6 Nm(950 oz) * حداکثر بار محوری شفت: 50N * حداکثر بار شعاعی شفت: 100N ویژگی های فیزیکی: * اندازه قاب: 42 x 42 میلی متر * طول موتور: 48 میلی متر * طول گیربکس: 42.7 میلی متر * قطر شفت: 8 میلی متر * طول شفت: 20 میلی متر * طول برش D: 15 میلی متر * تعداد مسیرها: 4 * طول سیم: 500 میلی متر * وزن: 620 گرم اتصال: مشکی (A+)، سبز (A-)، قرمز (B+)، آبی (B-) هشدار: قبل از آزمایش موتور، مطمئن شوید که موتور به یک کنترلر درایو جریان ثابت یا برشگر متصل است. اتصال مستقیم موتور به منبع تغذیه باعث از بین رفتن موتور می شود.
