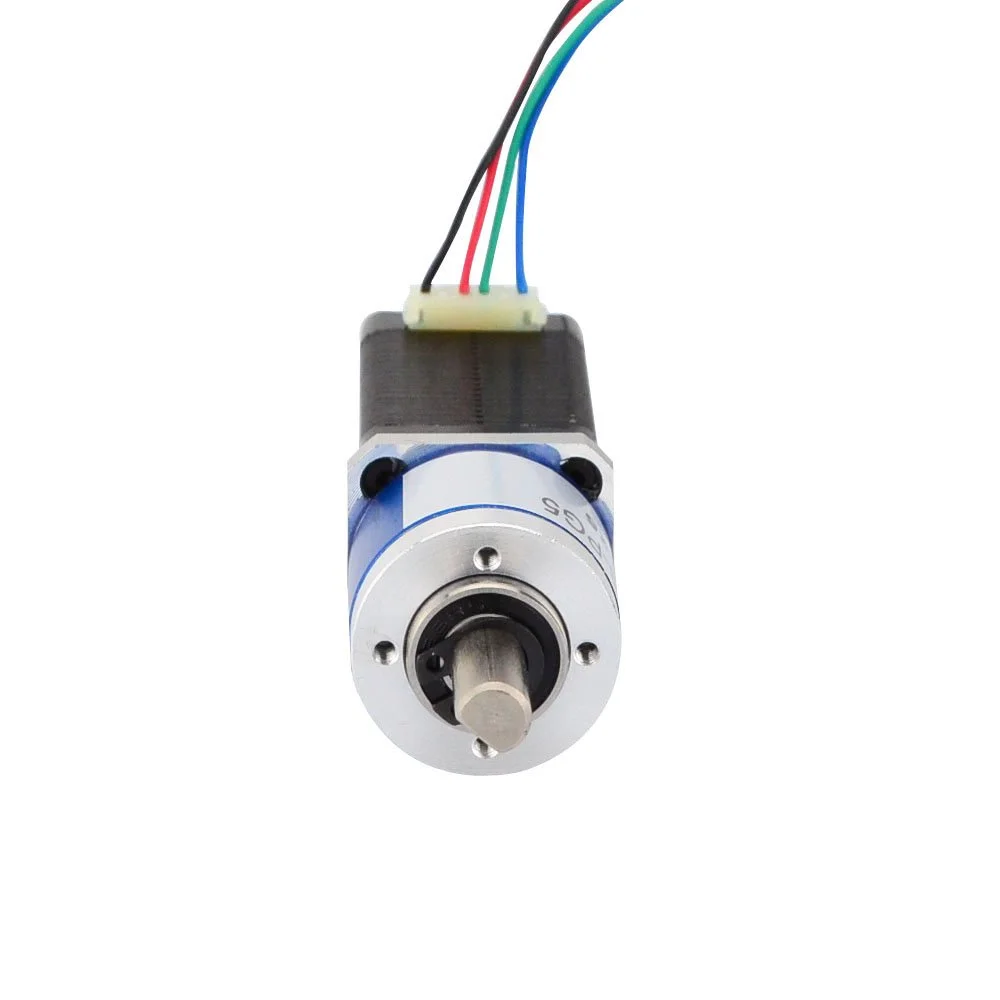

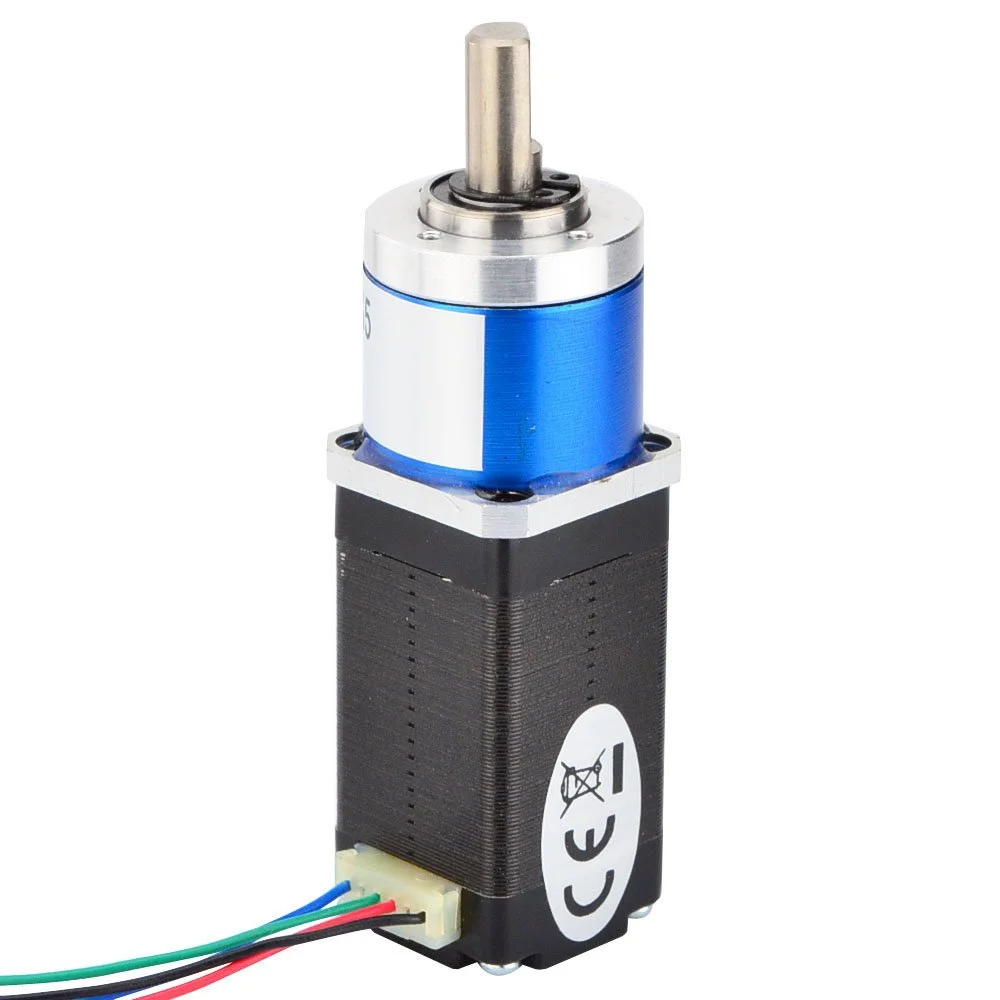

موتور پله ای Nema 8 با گیربکس سیاره ای 5:1، جریان 0.6 آمپر، اندازه کوچک، گشتاور بالا

این کوچکترین موتور پله ای NEMA 8 با دقت بالا است. دارای یک گیربکس سیاره ای یکپارچه با نسبت دنده 4.75:1 است و وضوح آن به زاویه پله 0.38 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت چرخش بسیار کم و/یا گشتاور زیادی نیاز دارند. مشخصات الکتریکی: * شماره قطعه سازنده: 8HS15-0604S-PG5 * نوع موتور: پله ای دو قطبی * زاویه پله: 0.38 درجه * گشتاور نگهدارنده: 17.1Ncm * جریان نامی/فاز: 0.6A * مقاومت فاز: 10 اهم * ولتاژ پیشنهادی: 12 ولت * اندوکتانس: 5.5mH±20%(1KHz) مشخصات گیربکس: * نوع گیربکس: سیاره ای * نسبت دنده: 4.75:1 * راندمان: 90% * لقی در حالت بدون بار: <=1 درجه * حداکثر گشتاور مجاز: 0.5Nm(70.8oz-in) * گشتاور مجاز لحظه ای: 1Nm(141.6oz-in) * حداکثر بار محوری شفت: 5N * حداکثر بار شعاعی شفت: 25N مشخصات فیزیکی: * اندازه قاب: 22 x 22mm * طول موتور: 38mm * طول گیربکس: 20.5mm * قطر شفت: 6mm * طول شفت: 15mm * طول برش D: 9mm * تعداد سیم ها: 4 * طول سیم: 300mm * وزن: 120g اتصال: مشکی (A+)، سبز (A-)، قرمز (B+)، آبی (B-) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر جریان ثابت یا درایو چاپر متصل است. اتصال مستقیم موتور به منبع تغذیه باعث از بین رفتن موتور می شود.
