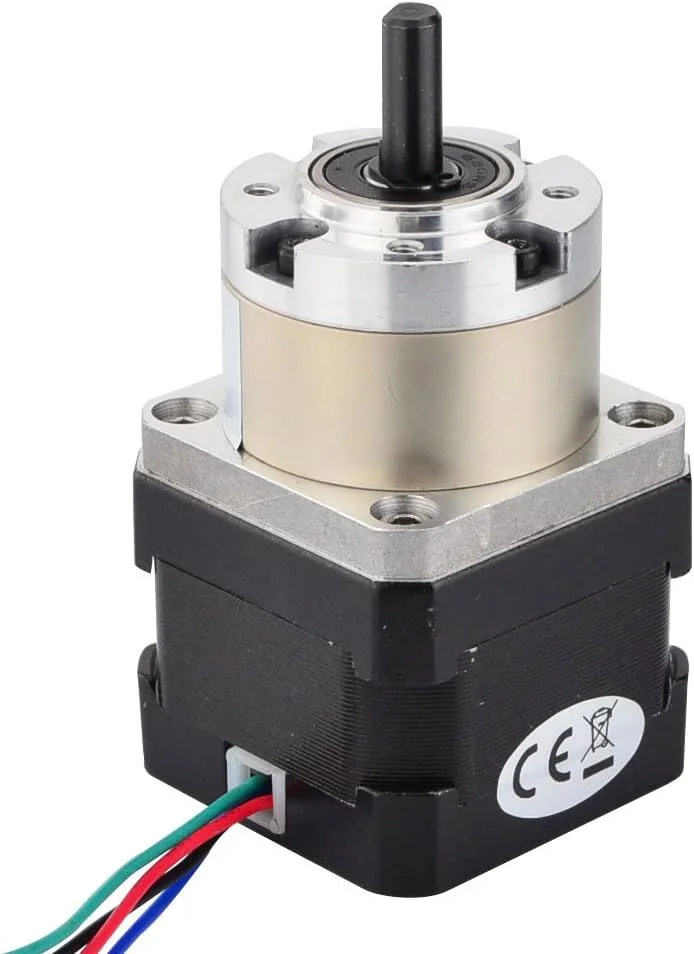

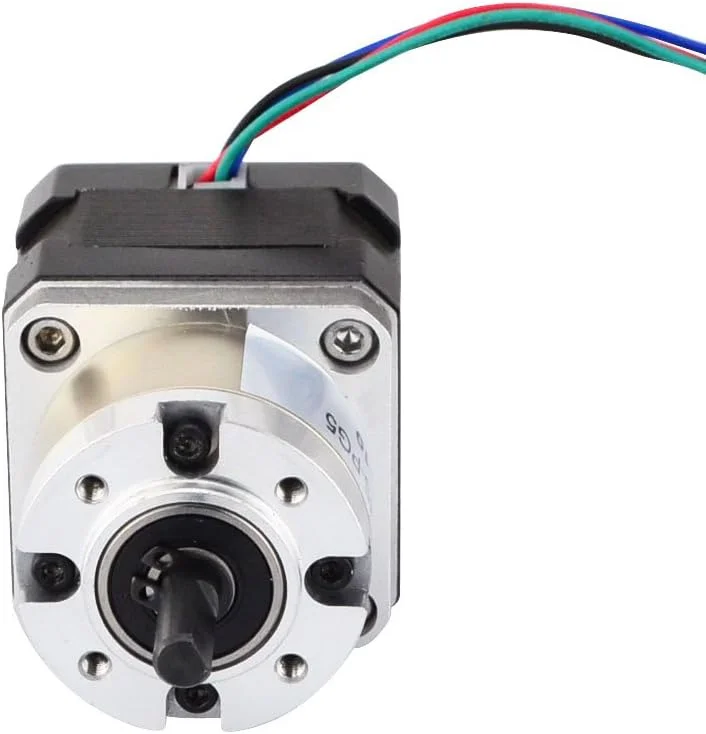

موتور پله ای Nema 17 با گیربکس سیاره ای 5:1، 0.4 آمپر برای پرینتر سه بعدی ربات CNC DIY

این یک موتور پله ای NEMA 17 دنده ای کوتاه است، طول کل شامل شفت زیر 80 میلی متر و با شفت 6 میلی متری است. دارای یک گیربکس سیاره ای یکپارچه با نسبت دنده 5.18:1 است، وضوح به زاویه پله 0.35 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت چرخش بسیار کم و/یا گشتاور زیادی نیاز دارند. مشخصات الکتریکی: * شماره قطعه سازنده: 17HS13-0404S-PG5 * نوع موتور: پله ای دو قطبی * زاویه پله: 0.35 درجه * گشتاور نگهدارنده بدون گیربکس: 25Ncm(31.2oz.in) * جریان نامی/فاز: 0.4A * مقاومت فاز: 27 اهم * اندوکتانس: 28.5mH+/-20%(1KHz) مشخصات گیربکس: * نوع گیربکس: سیاره ای * نسبت دنده: 5.18:1 * راندمان: 90% * لقی در حالت بدون بار: <=3 درجه * حداکثر گشتاور مجاز: 3Nm(424.83oz.in) * گشتاور مجاز لحظه ای: 5Nm(708.06oz.in) * حداکثر بار محوری شفت: 50N * حداکثر بار شعاعی شفت: 100N مشخصات فیزیکی: * اندازه قاب: 42 x 42mm * طول موتور: 34mm * طول گیربکس: 27.3mm * قطر شفت: 6mm * طول شفت: 18mm * طول برش D: 12mm * تعداد سیم ها: 4 * طول سیم: 500mm * وزن: 380g اتصال: مشکی (A+)، سبز (A-)، قرمز (B+)، آبی (B-) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر درایو جریان ثابت یا برشگر متصل است. اتصال مستقیم موتور به منبع تغذیه موتور را از بین می برد.
