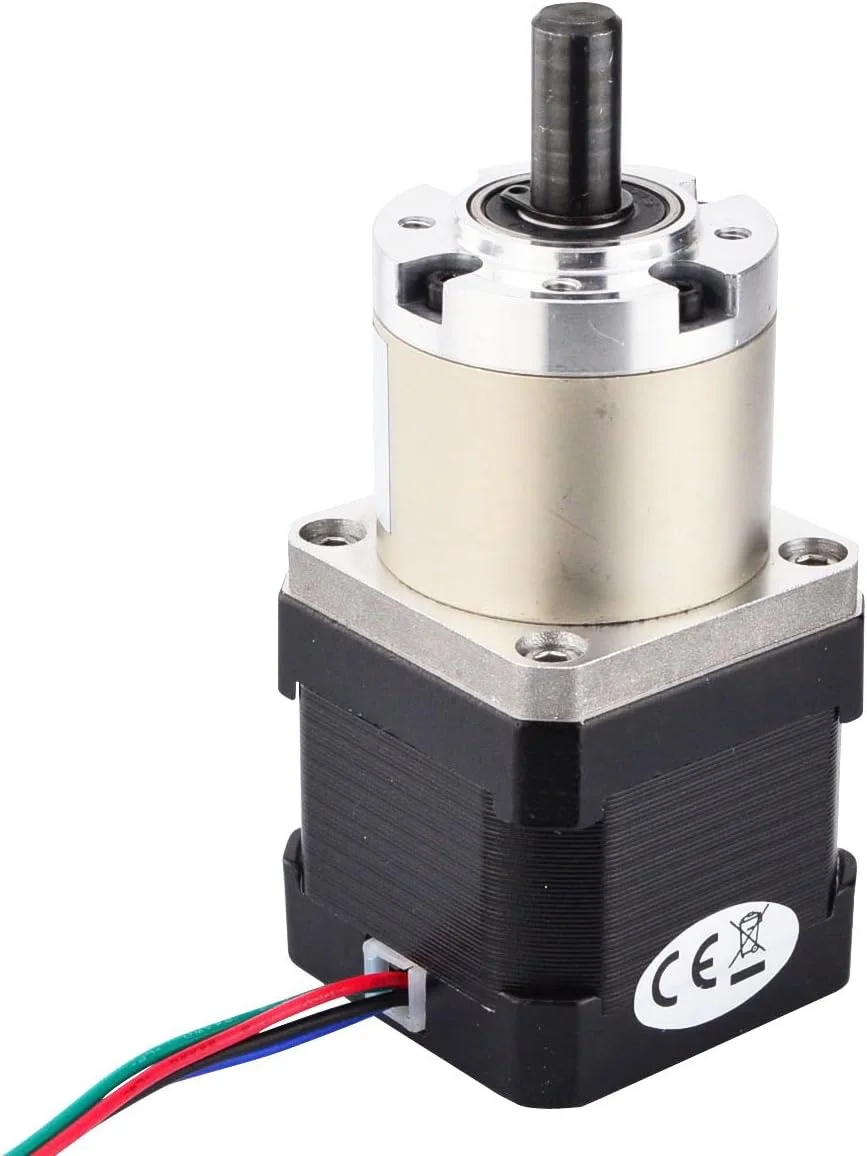

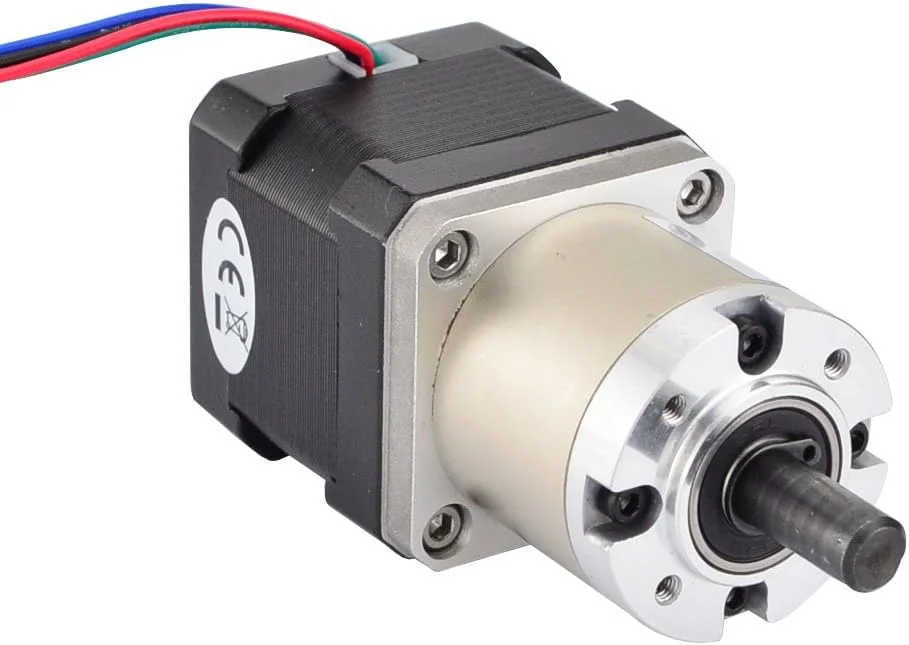

موتور پله ای Nema 17 با گیربکس سیاره ای 27:1 استپرآنلاین 1.68A برای ربات CNC DIY و پرینتر سه بعدی

این یک موتور پله ای Nema 17 محبوب با گیربکس است که دارای بدنه و گشتاور متوسط است. این موتور دارای یک گیربکس سیاره ای یکپارچه با نسبت دنده 26.85:1 است، رزولوشن به زاویه پله 0.067 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت چرخش بسیار پایین و/یا گشتاور زیادی نیاز دارند. مشخصات الکتریکی * شماره قطعه سازنده: 17HS15-1684S-PG27 * نوع موتور: استپر دو قطبی * زاویه پله: 0.067 درجه * گشتاور نگهدارنده: 3Nm * جریان نامی/فاز: 1.68A * مقاومت فاز: 1.65 اهم * ولتاژ پیشنهادی: 12-24 ولت * اندوکتانس: 3.2mH±20%(1KHz) مشخصات گیربکس * نوع گیربکس: سیاره ای * نسبت دنده: 26.85:1 * راندمان: 81% * لقی در حالت بدون بار: 1 درجه * حداکثر گشتاور مجاز: 3Nm (425oz-in) * گشتاور مجاز لحظه ای: 5Nm (708oz-in) * حداکثر بار محوری شفت: 50N * حداکثر بار شعاعی شفت: 100N مشخصات فیزیکی * اندازه قاب: 42 x 42mm * طول موتور: 40mm * طول گیربکس: 35mm * قطر شفت: 8mm * طول شفت: 20mm * طول برش D: 15mm * تعداد سیم ها: 4 * طول سیم: 500mm * وزن: 510g اتصال: مشکی (A+)، سبز (A-)، قرمز (B+)، آبی (B-) هشدار: قبل از آزمایش موتور، مطمئن شوید که موتور به یک کنترلر جریان ثابت یا درایو چاپر متصل است. اتصال مستقیم موتور به منبع تغذیه موتور را از بین می برد.
