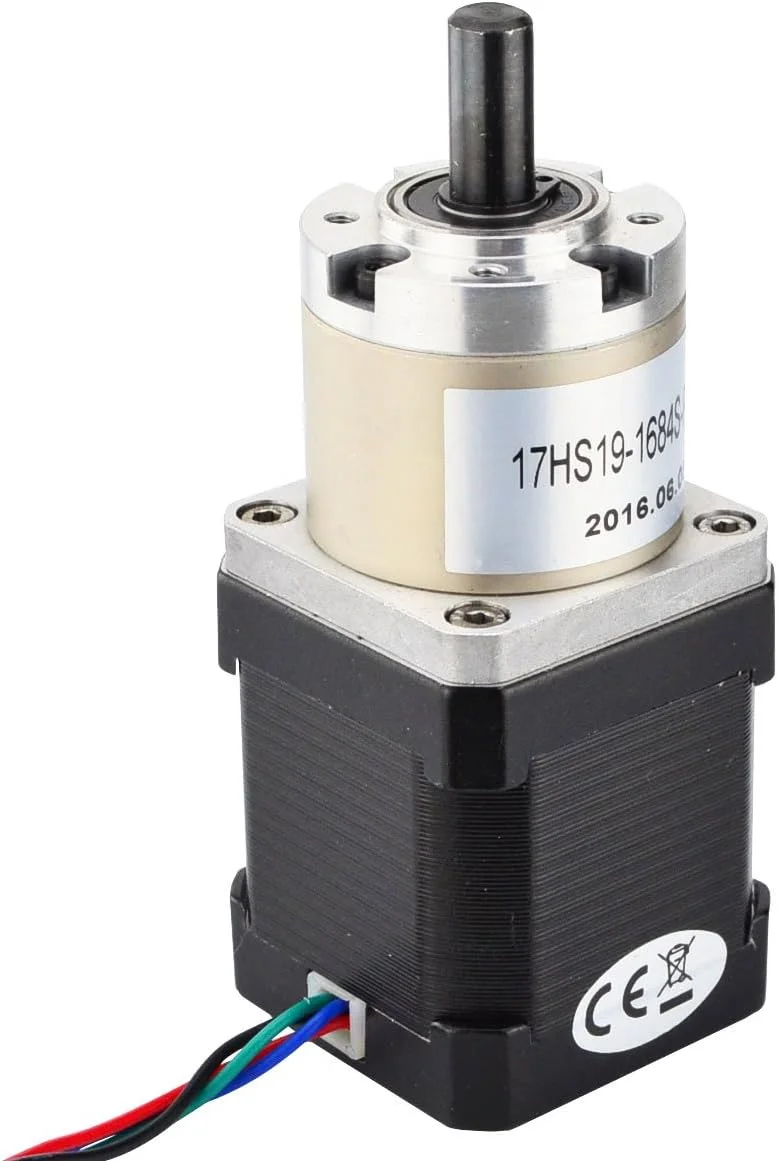

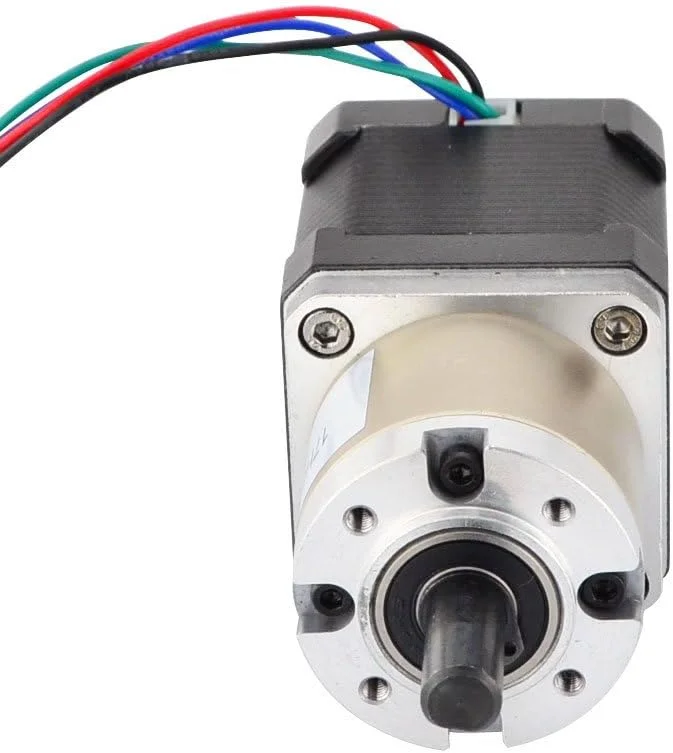

گیربکس سیاره ای 27:1 استپر آنلاین، موتور پله ای Nema 17 با گشتاور بالا، مناسب برای پرینتر سه بعدی و دوربین های DIY

این موتور پله ای NEMA 17 با دقت بالا دارای یک گیربکس سیاره ای یکپارچه با نسبت دنده 26.85:1 است، رزولوشن به زاویه پله 0.067 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت چرخش بسیار کم و یا گشتاور زیادی نیاز دارند. مشخصات الکتریکی: * شماره قطعه سازنده: 17HS19-1684S-PG27 * نوع موتور: استپر دو قطبی * زاویه پله: 0.067 درجه * گشتاور نگهدارنده: 3Nm * جریان نامی/فاز: 1.68A * مقاومت فاز: 1.65 اهم * اندوکتانس: 2.8mH+/-20%(1KHz) مشخصات گیربکس: * نوع گیربکس: سیاره ای * نسبت دنده: 26.85:1 * راندمان: 81% * لقی در حالت بدون بار: <=1 درجه * حداکثر گشتاور مجاز: 3Nm(425oz-in) * گشتاور مجاز لحظه ای: 5Nm(708oz-in) * حداکثر بار محوری شفت: 50N * حداکثر بار شعاعی شفت: 100N مشخصات فیزیکی: * اندازه قاب: 42 x 42mm * طول موتور: 48mm * طول گیربکس: 35mm * قطر شفت: 8mm * طول شفت: 20mm * طول برش D: 15mm * تعداد سیم ها: 4 * طول سیم: 500mm * وزن: 570g اتصال: مشکی (A+)، سبز (A-)، قرمز (B+)، آبی (B-) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر جریان ثابت یا درایور چاپر متصل است. اتصال مستقیم موتور به منبع تغذیه باعث از بین رفتن موتور می شود.
