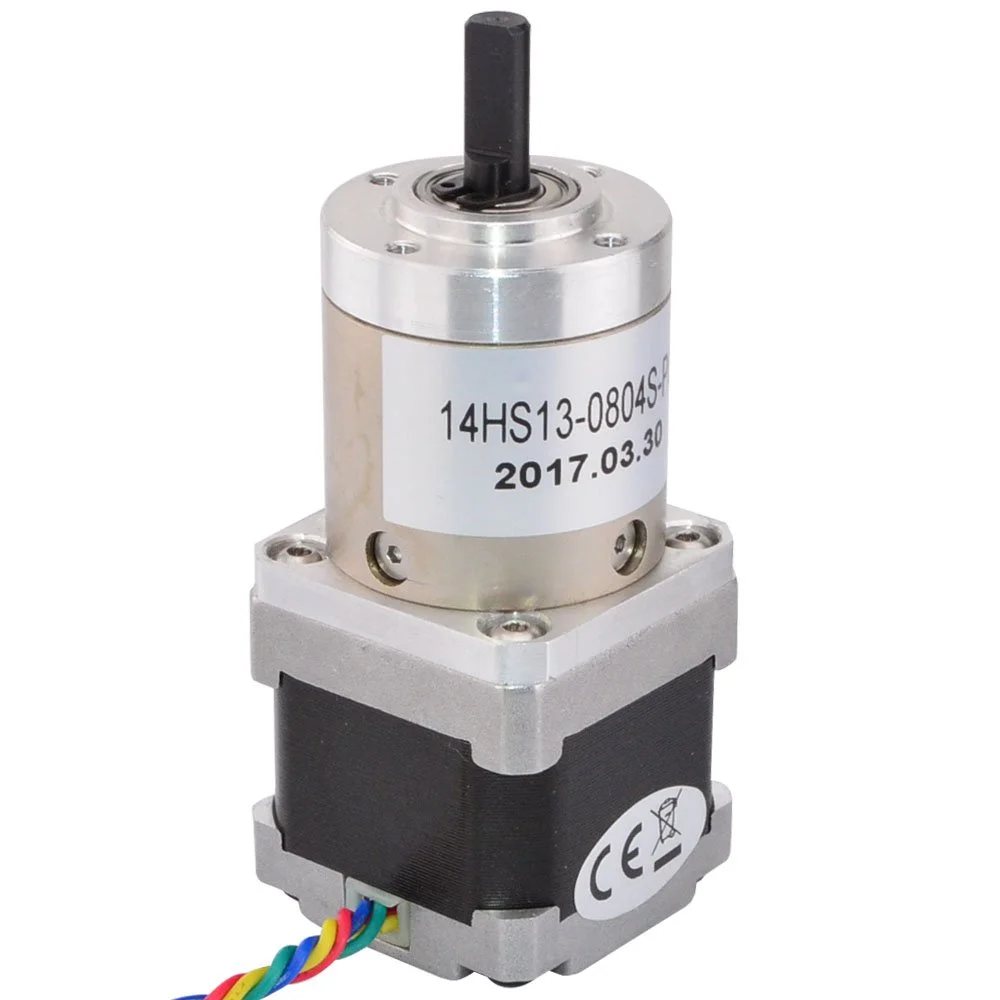

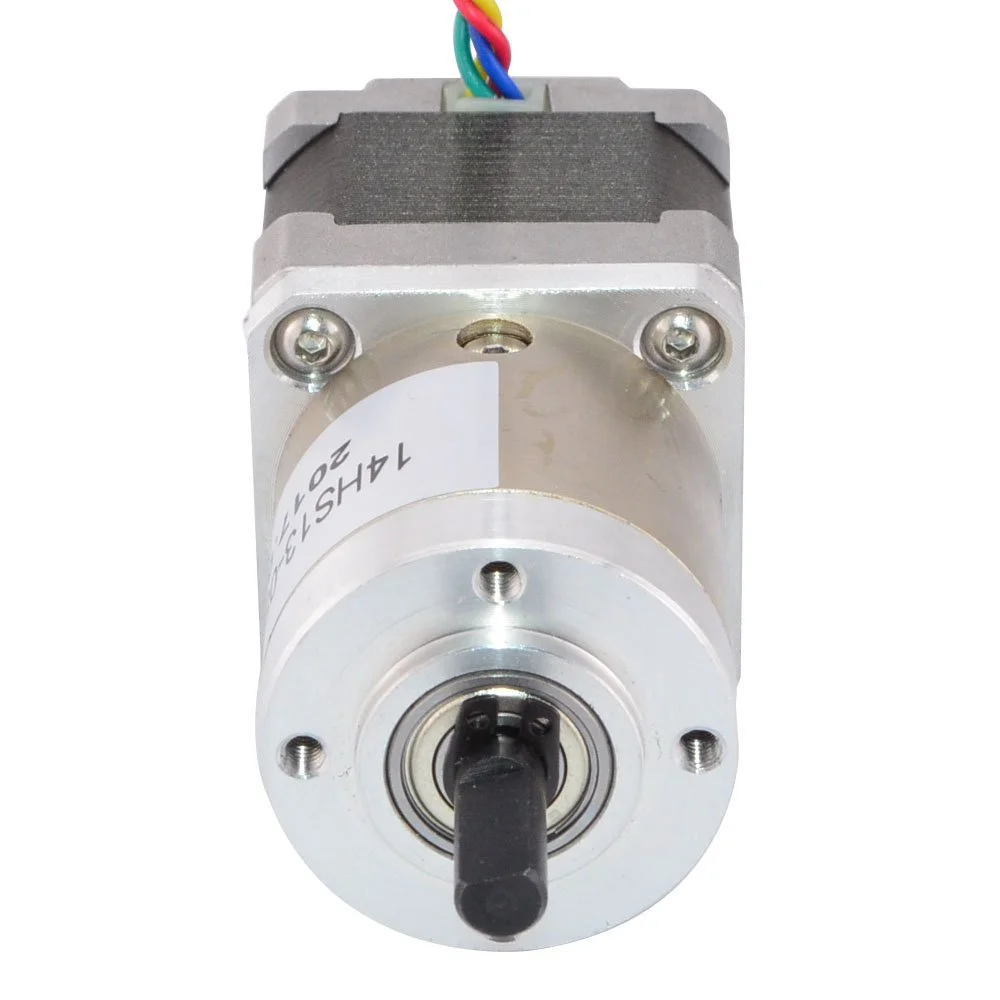

موتور پله ای گیربکس سیاره ای 19:1 Nema 14 با جریان 0.8A برای پرینتر، دوربین، رباتیک، DIY و CNC

این موتور پله ای NEMA 14 با دقت بالا دارای یک گیربکس سیاره ای یکپارچه با نسبت دنده 19.19:1 است، رزولوشن به زاویه پله 0.094 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت های چرخش بسیار پایین و/یا گشتاور زیادی نیاز دارند. مشخصات الکتریکی: * شماره قطعه سازنده: 14HS13-0804S-PG19 * نوع موتور: پله ای دو قطبی * زاویه پله: 0.094 درجه * گشتاور نگهدارنده: 2.8 نیوتن متر * جریان نامی/فاز: 0.8 آمپر * مقاومت فاز: 6.8 اهم * اندوکتانس: 10mH+/-20%(1KHz) مشخصات گیربکس: * نوع گیربکس: سیاره ای * نسبت دنده: 19.19:1 * راندمان دنده: 81% * لقی در حالت بدون بار: <=1 درجه * حداکثر گشتاور مجاز: 3 نیوتن متر (425oz-in) * گشتاور مجاز لحظه ای: 5 نیوتن متر (708oz-in) * حداکثر بار محوری شفت: 5 نیوتن * حداکثر بار شعاعی شفت: 25 نیوتن مشخصات فیزیکی: * اندازه قاب: 35 x 35mm * طول موتور: 34mm * طول گیربکس: 35.8mm * قطر شفت: 6mm * طول شفت: 18mm * طول برش D: 12mm * تعداد سیم ها: 4 * طول سیم: 500mm * وزن: 320g اتصال: قرمز (A+)، سبز (A-)، زرد (B+)، آبی (B-) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر جریان ثابت یا درایور چاپر متصل است. اتصال مستقیم موتور به منبع تغذیه، موتور را از بین می برد.
