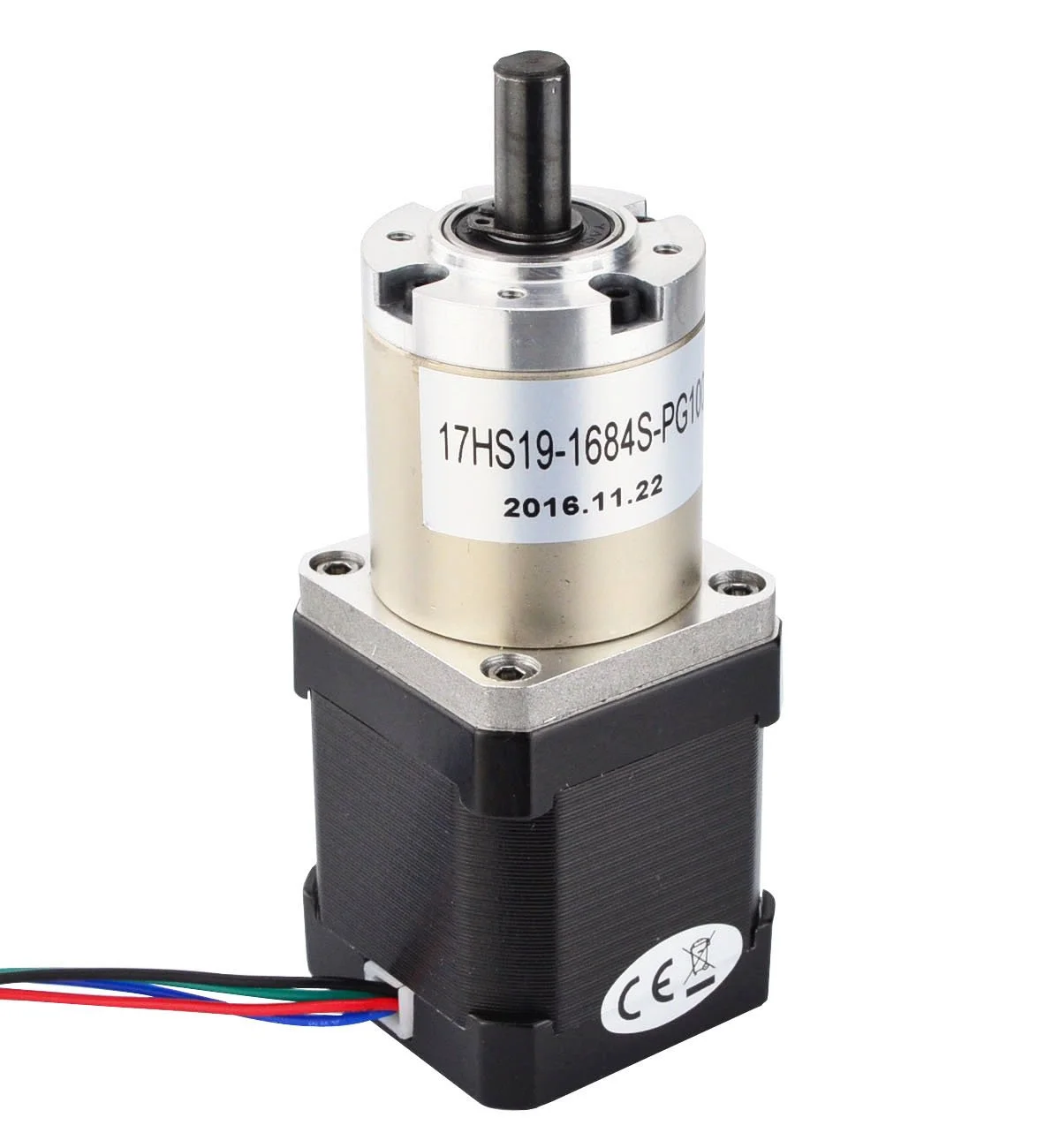

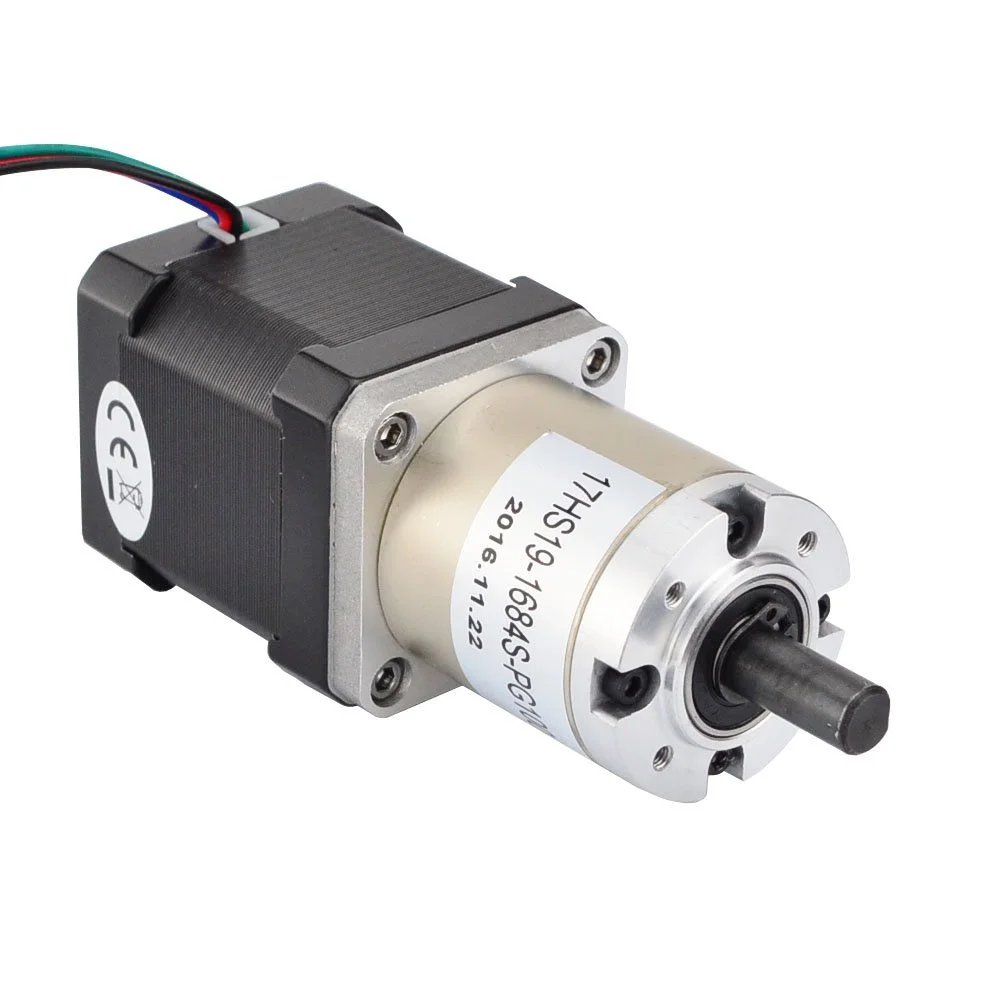

موتور پله ای Nema 17 با گیربکس سیاره ای 100:1، گشتاور بالا و سرعت پایین برای CNC و DIY

این موتور پله ای NEMA 17 با دقت بالا دارای یک گیربکس سیاره ای یکپارچه با نسبت دنده 99.05:1 است که رزولوشن آن به 0.018 درجه می رسد. این یک راه حل خوب در برنامه هایی است که به سرعت چرخش بسیار کم و/یا گشتاور زیادی نیاز دارند. مشخصات الکتریکی: * شماره قطعه سازنده: 17HS19-1684S-PG100 * نوع موتور: پله ای دو قطبی * زاویه پله: 0.018 درجه * گشتاور نگهدارنده: 4Nm * جریان نامی/فاز: 1.68A * مقاومت فاز: 1.65 اهم * اندوکتانس: 2.8mH+/-20%(1KHz) مشخصات گیربکس: * نوع گیربکس: سیاره ای * نسبت دنده: 99.05:1 * راندمان: 70% * لقی در حالت بی باری: <=3 درجه * حداکثر گشتاور مجاز: 4Nm(566oz-in) * گشتاور مجاز لحظه ای: 6Nm(850oz-in) * حداکثر بار محوری شفت: 50N * حداکثر بار شعاعی شفت: 100N مشخصات فیزیکی: * اندازه قاب: 42 x 42mm * طول موتور: 48mm * طول گیربکس: 42.7mm * قطر شفت: 8mm * طول شفت: 20mm * طول برش D: 15mm * تعداد سیم ها: 4 * طول سیم: 500mm * وزن: 630g اتصال: مشکی (A+)، سبز (A-)، قرمز (B+)، آبی (B-) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر درایو جریان ثابت یا چاپر متصل است. اتصال مستقیم موتور به منبع تغذیه باعث از بین رفتن موتور می شود.
