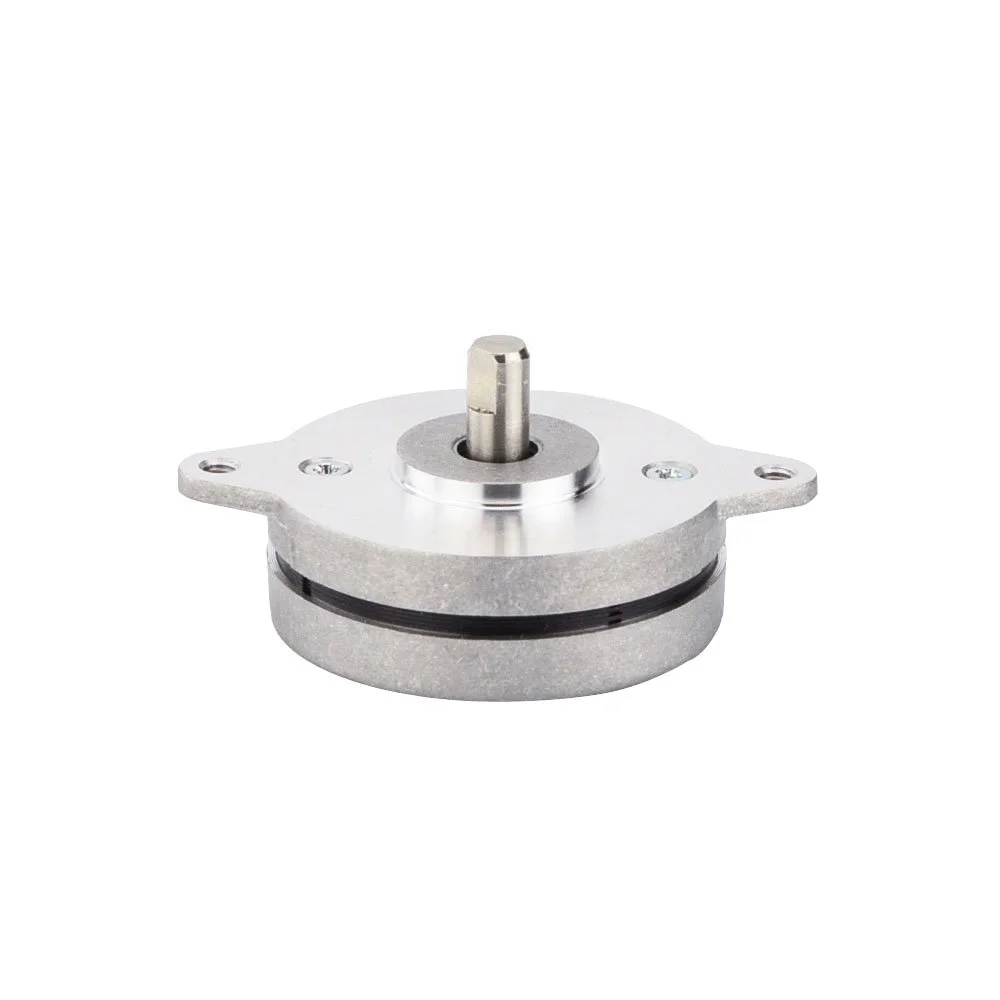

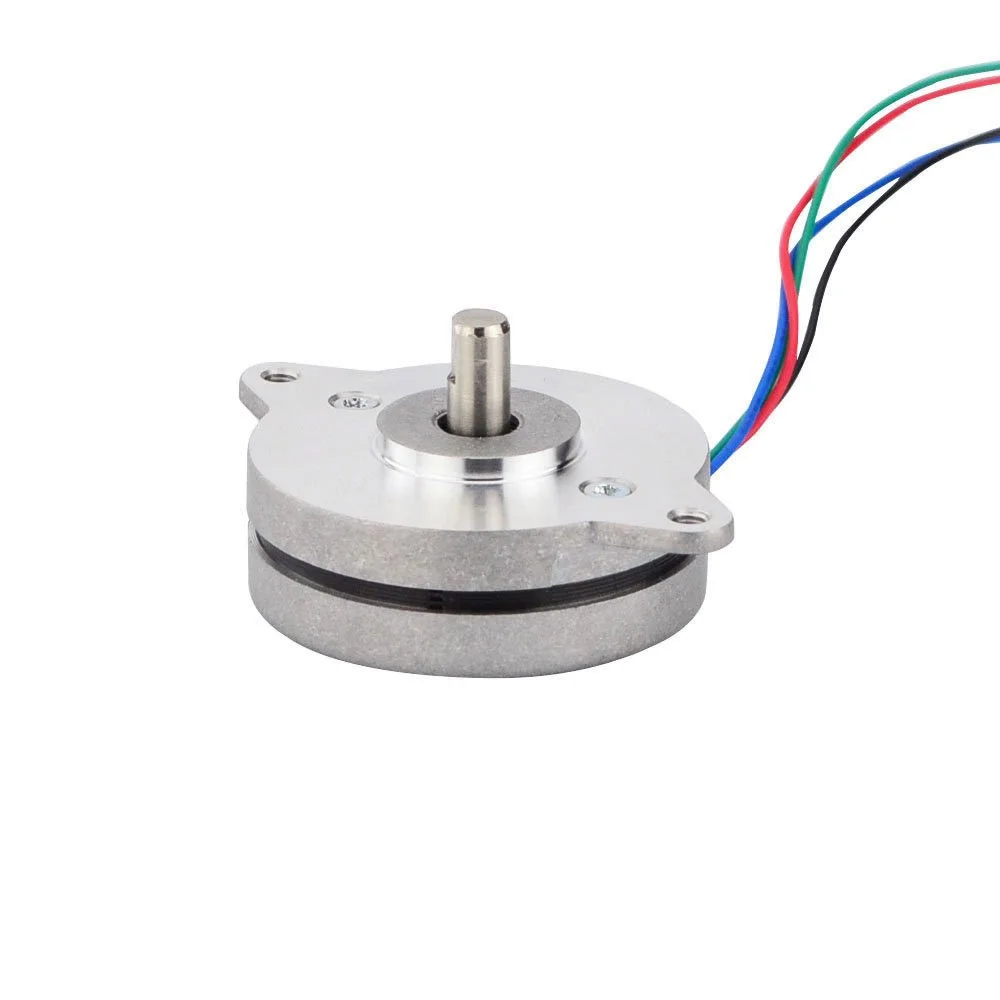

موتور پله ای Nema 14 باریک STEPPERONLINE، دو قطبی 0.5 آمپر، 5Ncm (7.08oz.in) Φ36x12.5mm، 4 سیم

این موتور پله ای دو قطبی Nema 14 هیبریدی با زاویه پله 0.9 درجه (400 پله در هر دور) است. هر فاز 500 میلی آمپر در 8.5 ولت می کشد و گشتاور نگهدارنده 5Ncm (7.08oz.in) را فراهم می کند. مشخصات الکتریکی * شماره قطعه سازنده: 14HR05-0504S * نوع موتور: پله ای دو قطبی * زاویه پله: 0.9 درجه * گشتاور نگهدارنده: 5Ncm (7.08oz.in) * جریان نامی/فاز: 0.5 آمپر * مقاومت فاز: 17 اهم * ولتاژ پیشنهادی: 12-24 ولت * اندوکتانس: 7.5mH±20%(1KHz) مشخصات فیزیکی * اندازه قاب: Φ36mm * طول بدنه: 12.5mm * قطر شفت: Φ5mm * طول شفت: 10.5mm * طول برش D: 5mm * تعداد سیم ها: 4 * طول سیم: 300mm * وزن: 50g اتصال: مشکی (A+)، سبز (A-)، قرمز (B+)، آبی (B-) هشدار: قبل از تست موتور، مطمئن شوید که موتور به یک کنترلر درایو جریان ثابت یا برشگر متصل است. اتصال مستقیم موتور به منبع تغذیه باعث از بین رفتن موتور می شود.
