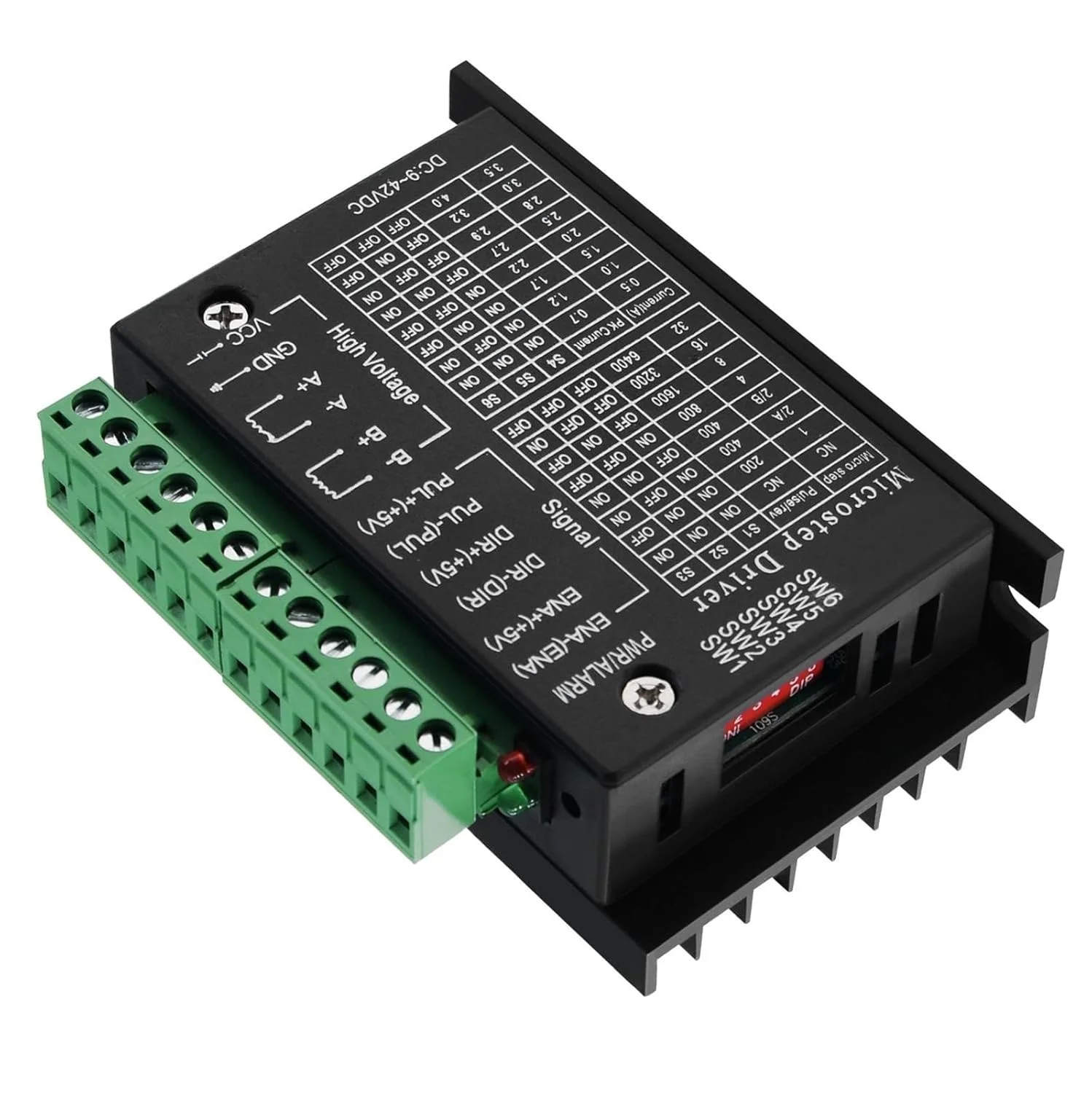

درایور موتور پله ای TB6600 ارتقا یافته Nema 23 Nema17 4A DC9-42V برای موتور Nema23 کنترلر CNC روتر برای پرینتر سه بعدی

معرفی: نسخه ارتقا یافته TB6600 یک درایور مناسب برای موتور پله ای هیبریدی دو فاز نوع 57/42 با جریان فاز زیر 4.0 آمپر است. تنظیم 7 نوع زیربخش (1/2A/2B/4/8/16/32) از طریق سوئیچ DIP 6 بیتی و جریان خروجی 8 دنده (0.5A/1.0A/1.5A/2.0A/2.5A/2.8A/3.0A/3.5A) به طور گسترده ای در انواع تجهیزات اتوماسیون کوچک و متوسط ​​استفاده می شود، مانند: دستگاه حکاکی، دستگاه علامت گذاری، دستگاه برش، حروفچینی نوری، پلاتر، ماشین ابزار CNC، دستگاه سنگ زنی کریستال، تجهیزات مونتاژ اتوماتیک و غیره. بهترین شی کاربردی موتورهای پله ای 57 و موتورهای پله ای 42 با گشتاور 1.8 نیوتن متر و پایین تر است. ویژگی های محصول: منبع تغذیه DC 9-42V، منبع تغذیه 12-30V بهترین است ولتاژ ورودی سیگنال کنترل 3.3-24V جهانی است (بدون نیاز به مقاومت سری) دقت زیربخش 1-32 زیربخش اختیاری جریان پیک خروجی 4.0A درایو جریان ثابت دوقطبی پل H ایزولاسیون اپتوکوپلر پرسرعت سیگنال ورودی حفاظت از دما و حفاظت از جریان بیش از حد داخلی جریان نیمه اتوماتیک برای کاهش تولید گرما عملکرد بهینه سازی نویز موتور اندازه کوچک، صرفه جویی در فضا سوالات متداول: 1. سوال: چگونه می توانم در اسرع وقت هنگام استفاده از این درایور پله ای برای اولین بار شروع کنم؟ پاسخ: پس از اتصال صحیح منبع تغذیه و موتور، فقط سیگنال پالس PUL متصل می شود (ابتدا در محدوده 1K تنظیم شود)، زیربخش روی 16 تنظیم می شود، جهت و آفلاین معلق می شوند و موتور به طور پیش فرض پس از روشن شدن به جلو می رود. پس از صحیح بودن عملکرد، توابع شتاب (افزایش)، جهت، زیربخش و آفلاین را به نوبه خود آزمایش کنید. 2. سوال: آیا در صورت بالاتر بودن سیگنال کنترل از 5 ولت، نیاز به اضافه کردن مقاومت سری است؟ پاسخ: TB6600 ارتقا یافته نیازی به اضافه کردن مقاومت سری ندارد. 3. سوال: چراغ نشانگر برق پس از سیم کشی روشن است، اما موتور نمی چرخد. دلیلش چیست؟ پاسخ: اگر سیم کشی صحیح باشد، اما همچنان نمی چرخد، به این معنی است که ظرفیت درایو قسمت کنترل کافی نیست. این وضعیت بیشتر در حالت کنترل مستقیم پورت میکروکنترلر تک تراشه رخ می دهد. لطفاً اطمینان حاصل کنید که رابط کنترل دارای ظرفیت درایو 5 میلی آمپر است. 4. سوال: تعریف چهار خط یک موتور پله ای چگونه است؟ پاسخ: هر دو سیم موتور را به هم وصل کنید. در این زمان، هنگام چرخاندن روتور موتور با دست، مقاومت وجود دارد. سپس دو خط هم فاز هستند و می توانند به درایور A+، A- متصل شوند. هنگامی که دو خط دیگر اتصال کوتاه می شوند، همچنان مقاومت وجود دارد، بنابراین این دو خط را به B+ و B- وصل کنید. 5. سوال: چرخش رو به جلو و معکوس موتور برعکس چیزی است که در واقع باید به دست آید؟ پاسخ: فقط لازم است دو سیم یک فاز موتور را با هم عوض کنید. -------------------------------------------------- -------------------------------------------------- ------- رنگ: مشکی منبع تغذیه: DC شماره مدل: TB6600 نوع موتور: موتور پله ای موتور: موتور پله ای مبدا: سرزمین اصلی چین
