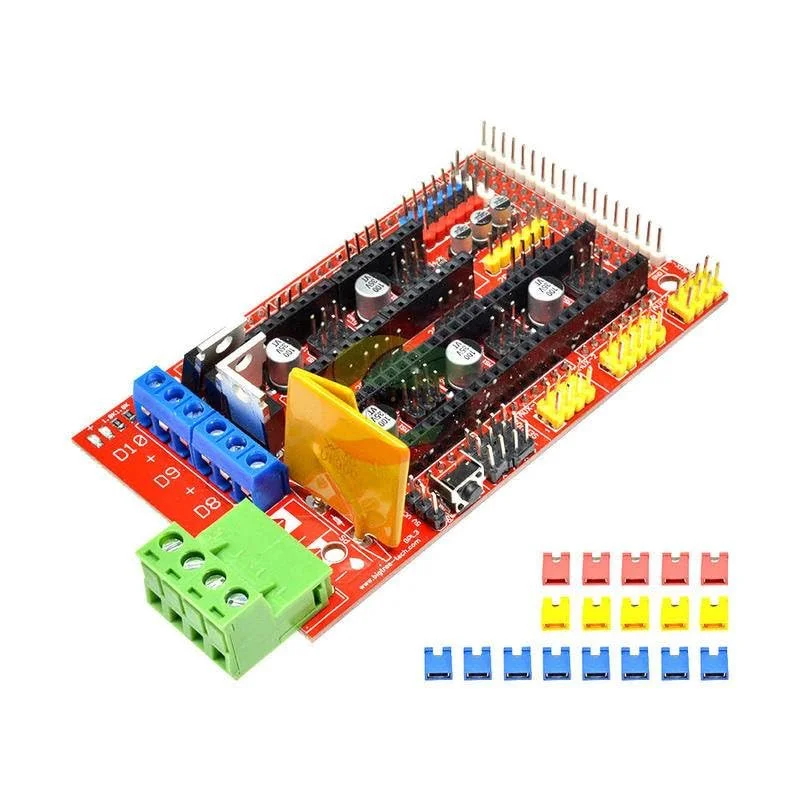

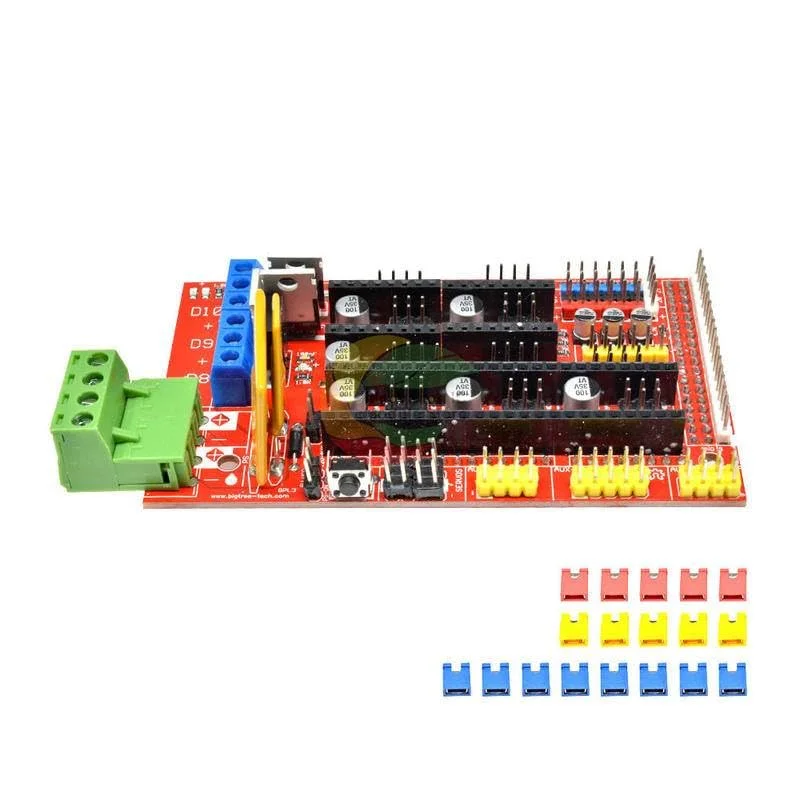

برد کنترل چاپ سه بعدی Ramps1.4، پنل مادربرد Reprap، لوازم جانبی کنترل های مشکی قرمز، کنترلر DIY

برد کنترل چاپ سه بعدی Ramps1.4، پنل مادربرد Reprap، کنترل های مشکی قرمز، لوازم جانبی Ramps1.4، توضیحات برد کنترلر DIY: این برد به گونه ای طراحی شده است که تمام قطعات الکترونیکی مورد نیاز برای RepRap را در یک بسته کوچک جای دهد. RAMPS یک رابط برای آردوینو مگا با پلتفرم قدرتمند آردوینو MEGA است و فضای زیادی برای توسعه دارد. طراحی ماژولار شامل درایورهای استپر و الکترونیک کنترل اکسترودر بر روی یک شیلد آردوینو MEGA برای سرویس آسان، تعویض قطعات، قابلیت ارتقا و توسعه است. علاوه بر این، تعدادی از بردهای توسعه آردوینو را می توان به سیستم اضافه کرد، مشروط بر اینکه برد اصلی RAMPS در بالای پشته نگه داشته شود. نسخه 1.4 از خازن ها و مقاومت های نصب سطحی برای پوشش بیشتر موارد مربوط به لبه استفاده می کند. ویژگی ها و مشخصات: 1 دارای ربات کارتزین و الزامات اکسترودر است. 2 برای کنترل سایر لوازم جانبی گسترش یافته است. 3 خروجی بخاری / فن و سه مدار ترمیستور MOSFET. 4 فیوژن 5A اضافی و حفاظت از قطعات 5 کنترل گرمایش تخت اضافی فیوز 11A 6 مناسب برای 5 برد درایور استپر 7. سوکت پین برد، بنابراین می توان آنها را به راحتی برای طرح های آینده جایگزین یا حذف کرد. 8. پین های I2C و SPI برای توسعه آینده باقی مانده است. 9 تمام پین های PWM MOSFET به تطبیق پذیری متصل شده اند. 10. اتصال دهنده سروو برای اتصال به بلوک توقف انتهایی، موتور و دیودهای ساطع کننده نور. این کانکتورها با روکش طلا، جریان نامی 3A و بسیار فشرده هستند. 11. کارت SD 12. LED نشان می دهد که خروجی بخاری 13 گزینه 2 موتور است
