برد کنترل پرینتر سه بعدی RAMPS 1.4 شیلد Reprap برای آردوینو مگا 2560 و درایورهای Pololu

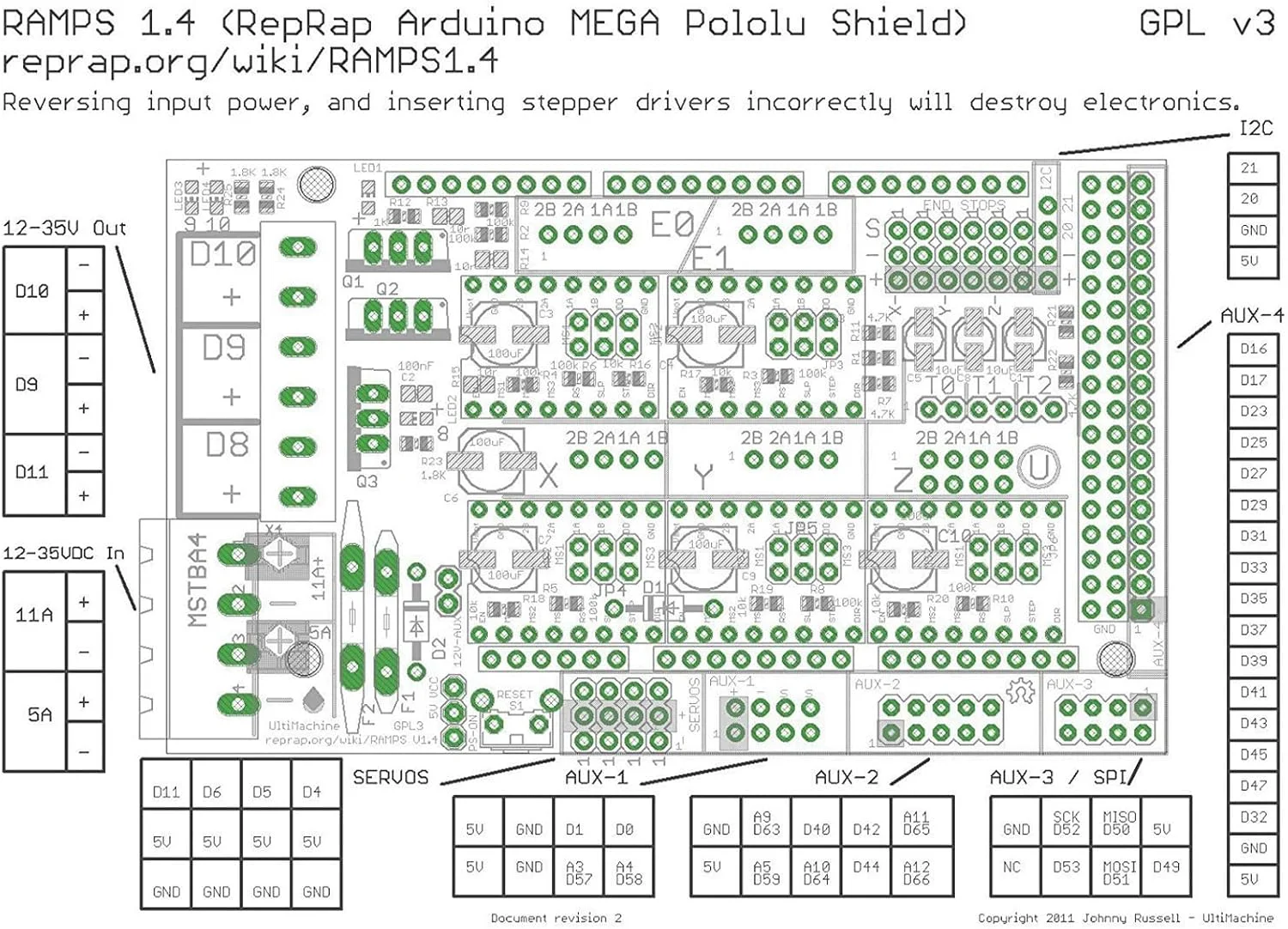

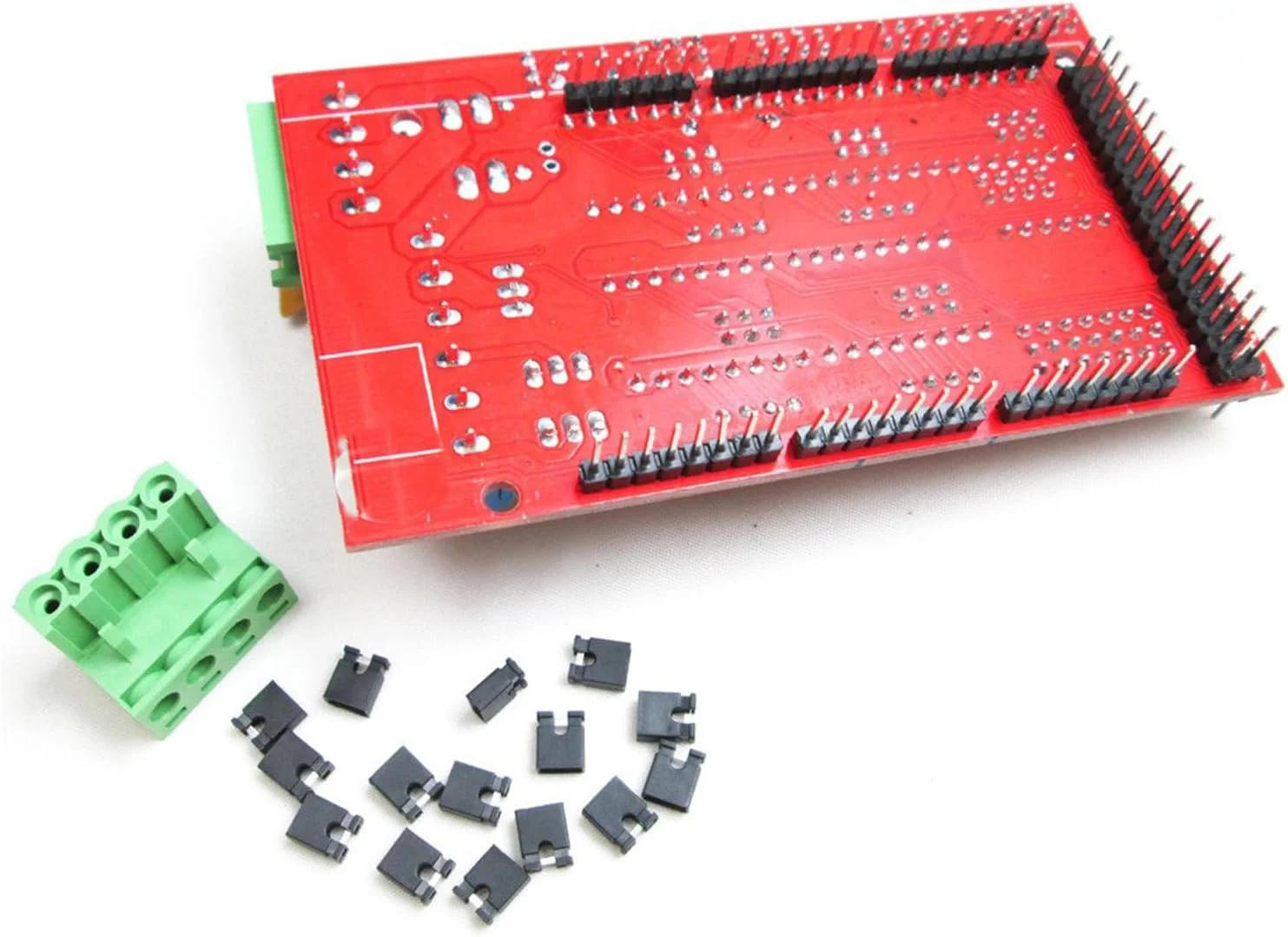

عملکرد اصلی: شیلد RepRap Mega Pololu (RAMPS 1.4) الکترونیک کنترل پرینتر سه بعدی را به عنوان برد توسعه آردوینو مگا 2560 ادغام می کند. کنترل موتور از 5 درایور استپر Pololu با طراحی سوکت دار برای تعویض آسان پشتیبانی می کند. خروجی پنجم به عنوان موتور محور Z یا اکسترودر دوم قابل تنظیم است. سازگاری با موتور دوگانه Z برای پیکربندی های Prusa Mendel. ویژگی های قدرت شامل خروجی های سه گانه MOSFET برای گرمایش/فن های همزمان، سه کانال ترمیستور، مدار تخت گرم شونده 11 آمپر (فیوز شده) و حفاظت مدار اصلی 5 آمپر است. به طور کامل با آردوینو مگا 2560 متصل می شود. توسعه I2C/SPI، کانکتورهای 3 آمپری با روکش طلا برای سنسورها/موتورها را ارائه می دهد. طراحی ماژولار موقعیت بالایی در پشته شیلد برای دسترسی آسان. شامل LED های وضعیت بخاری. گزینه سیم کشی موتور دوگانه Z Prusa Mendel گنجانده شده است. نیاز به ورودی ولتاژ آردوینو مطابق دارد. سازگاری انحصاری با درایورهای Pololu. باید شیلد بالایی در پشته باقی بماند. بسته شامل 1 × برد کنترل پرینتر سه بعدی RAMPS 1.4 است.
