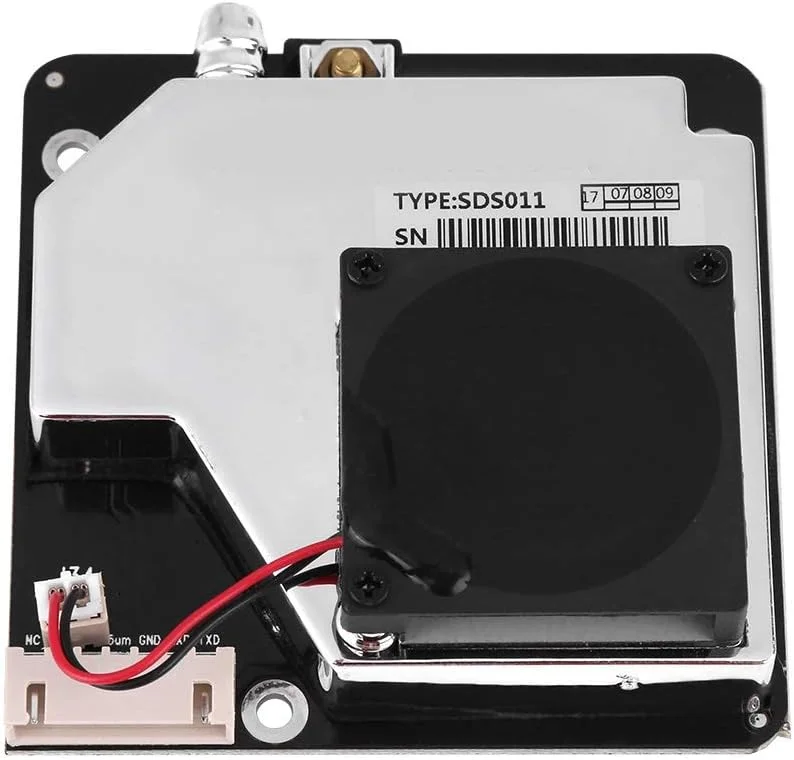

سنسور تشخیص گرد و غبار لیزری با دقت بالا PM2.5 PM10، رزولوشن 0.3ug/m3، ماژول سنسور کیفیت هوا PM2.5 SDS011

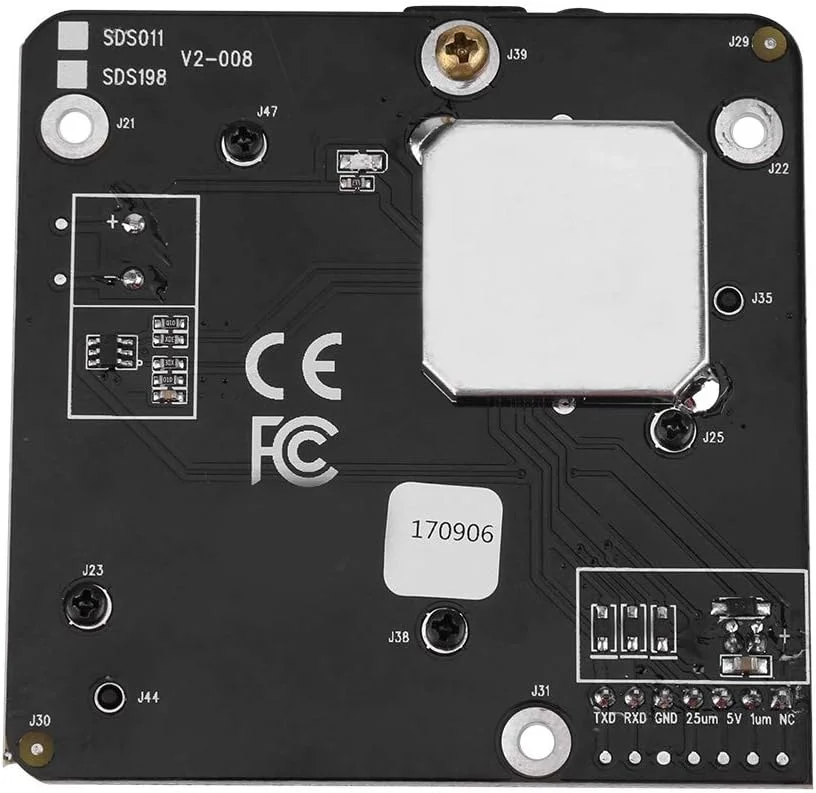

مشخصات فنی: جنس: پلاستیک وضعیت: 100% نو و با کیفیت وزن: 60 گرم مشخصات رابط: توضیحات پین نام 1NC خالی 21umPM2.5: خروجی PWM 0-999 35V ورودی برق 5V 42.5μmPM10: خروجی PWM 0-999 5GNDGND 6R گیرنده پورت سریال RX، سطح TTL @ 3.3V 7T انتقال پورت سریال TX، سطح TTL @ 3.3V توجه: گام رابط 2.54 میلی متر است. پروتکل ارتباطی: پروتکل ارتباط سریال: 9600 8N1. (نرخ 9600، بیت داده 8، توازن بدون، بیت توقف 1) چرخه ارتباط گزارش سریال: 1+0.5 ثانیه فریم داده (10 بایت): هدر پیام + دستور + داده (6 بایت) + checksum + تریلر پیام تعداد بایت نام محتوا 0 هدر پیام AA 1 دستور C0 2 داده 1 بایت پایین PM2.5 3 داده 2 بایت بالای PM2.5 4 داده 3 بایت پایین PM10 5 داده 4 بایت بالای PM10 6 داده 5 بایت ID 1 7 داده 6 بایت ID 2 8 checksum checksum 9 تریلر پیام AB Checksum: داده 1 + داده 2 + ...+ داده 6 محتوای داده PM2.5: PM2.5 (um/m3) = ((بایت بالای PM2.5*256 ) + بایت پایین PM2.5)/10 محتوای داده PM10: PM10 (um/m3) = ((بایت بالای PM10*256 ) + بایت پایین PM10)/10 بایت پایین و بایت بالای SN چهار رقم آخر بارکد روی سنسور هستند. خروجی PWM: محدوده خروجی: PM2.5: 0-999μg/m3، PM10: 0-999μg/m3 چرخه: 1004ms +1% خروجی سطح بالا در چرخه شروع: 2ms چرخه میانی: 1000ms +1% خروجی سطح پایین در چرخه پایانی: 2ms لیست بسته 1 عدد سنسور گرد و غبار لیزری 1 عدد ماژول USB به TTL 1 عدد کابل
