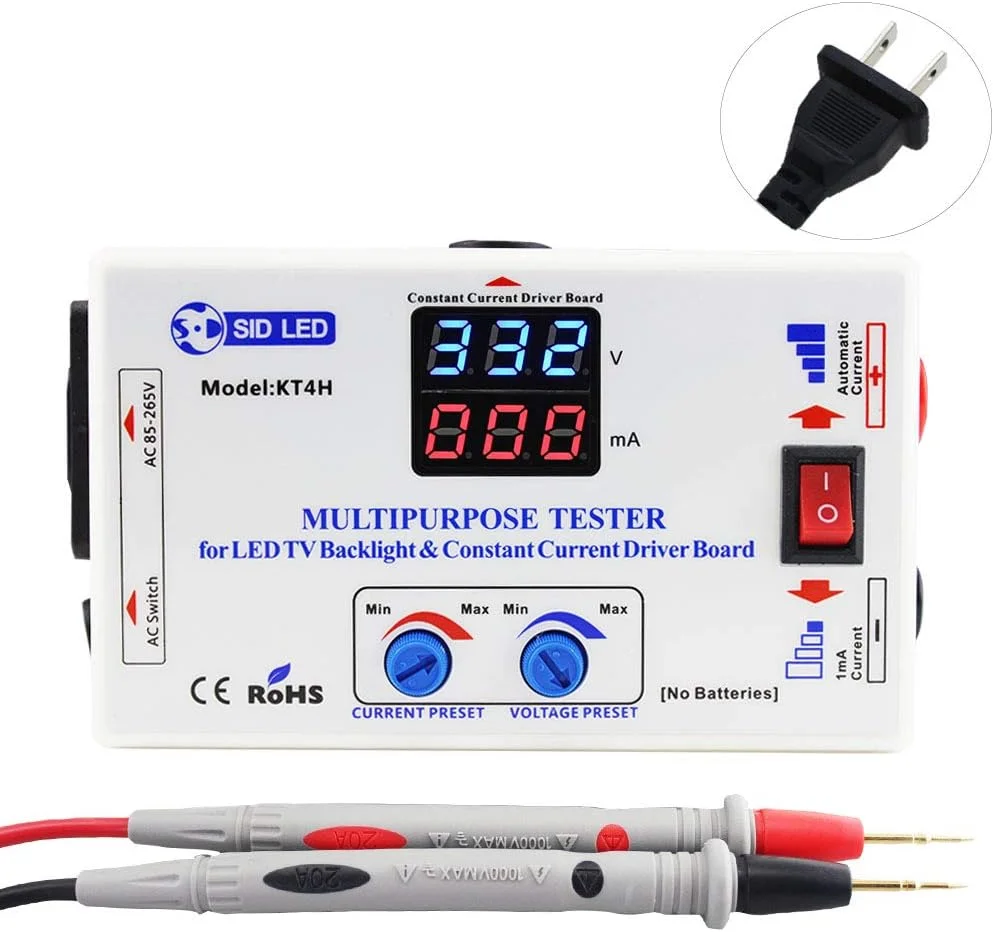

تستر چند منظوره برای نور پس زمینه تلویزیون LED و برد درایور جریان ثابت مورد استفاده در تعمیرات انواع چراغ های LED خروجی 0-330 ولت

مدل محصول: KT4H ورودی: AC 85-265V خروجی: DC 0-330V (خودکار + قابل تنظیم) دقت ولت متر: <(± 0.5 ± 1%Vout) V جریان خروجی: 0-150mA (خودکار + قابل تنظیم) جریان تست برد جریان ثابت: 0-999mA دقت آمپرمتر: <(±2 ±1%Iout) mA توان ورودی: 50VA (MAX) دما: -20℃~+40℃ روش های تست تنظیمات پیش فرض کارخانه: ولتاژ خروجی 330 ولت، جریان خروجی 50 میلی آمپر. می توانید نور پس زمینه تلویزیون را با هر اندازه ای در این تنظیمات پیش فرض تست کنید. 1. خودآزمایی: دوشاخه را وصل کنید، کلید برق را روشن کنید. ولتاژ حدود 330 ولت است، جریان 0 است. پروب ها را به هم متصل کنید، ولتاژ به 0 تغییر می کند و جریان به حدود 50 میلی آمپر تغییر می کند، سپس آزمایش می تواند شروع شود. 2. در آزمایش: ولتاژ = '0'، اتصال کوتاه. ولتاژ = '330V'، مدار باز. 3. تست مهره LED تکی (ولتاژ را حدود 20 ولت و سوئیچ جریان را روی 1 میلی آمپر تنظیم کنید): الف. با قطبیت صحیح: ولتاژ نشان داده شده روی تستر یک مهره LED معمولی حدود 80٪ ولتاژ نامی است، به عنوان مثال، ولتاژ کاری مهره LED 2.4 ولت است اگر ولتاژ نامی آن 3 ولت باشد. ب. با قطبیت اشتباه: ولتاژ ولتاژ مدار باز را نشان می دهد. 4. تست نوارهای LED: ولتاژ را روی حدود 200 ولت تنظیم کنید، در صورت نیاز برای تنظیم روشنایی، جریان را تغییر دهید. روش تست برد درایور جریان ثابت وضعیت تست: نوار LED نور پس زمینه با تستر روشن است، اما با برد جریان ثابت کار نمی کند. الف. برق تلویزیون را قطع کنید، سوکت های رابط صفحه جریان ثابت و نوار نور را جدا کنید. ب. برد جریان ثابت را با استفاده از کابل های موجود در کیت ها با قطبیت صحیح به تستر وصل کنید. ج. قلم های قرمز و سیاه تستر را در آند و کاتد رابط نوار نور LED قرار دهید. د. برق تلویزیون را روشن کنید. ه. ولتاژ تست >30 ولت، جریان >30 میلی آمپر و پایدار بماند و نوار LED به طور معمول کار کند، سپس برد جریان ثابت طبیعی است.
