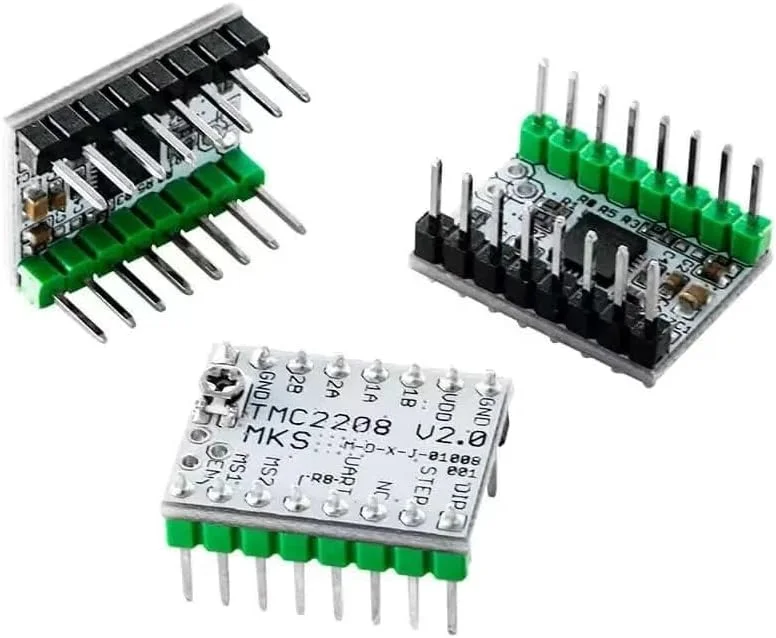

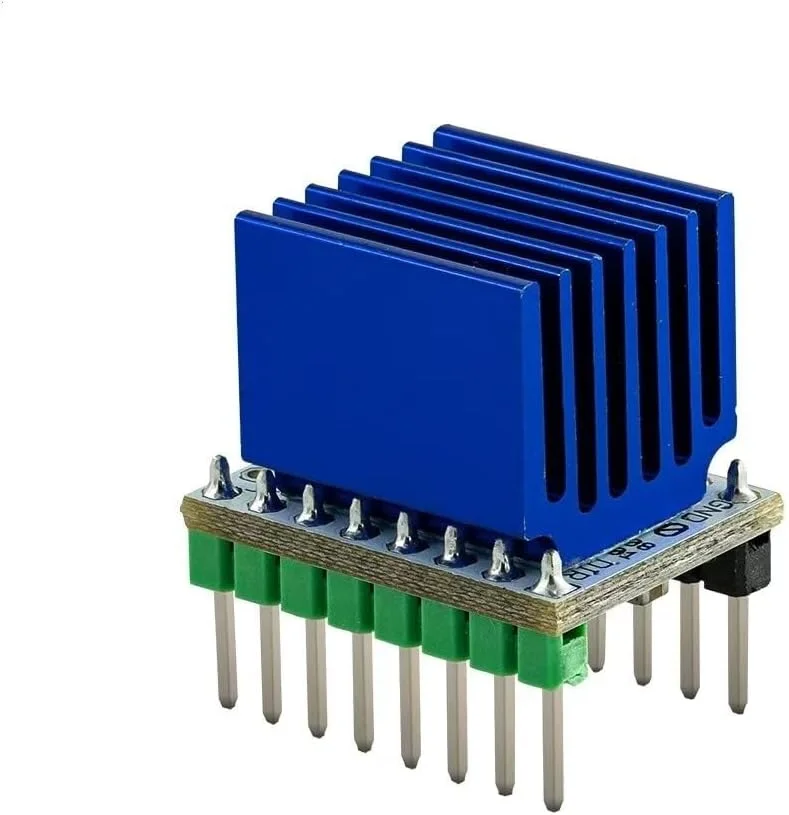

درایور فوق العاده بی صدای پرینتر سه بعدی MKS TMC2208 به همراه هیت سینک

اندازه گیری: جریان درایو باید با اندازه گیری ولتاژ درایو تبدیل شود. روش اندازه گیری ولتاژ درایو Vref می تواند به شکل زیر برای اندازه گیری ولتاژ بین دستگیره روی درایو و پوسته فلزی (gnd) رابط USB مراجعه کند، که به عنوان Vref در نظر گرفته می شود. جریان درایو را می توان با استفاده از فرمول تبدیل درایوهای مختلف توسط Vref تبدیل کرد. تنظیم: Vref را می توان با توجه به عملکرد موتور با تنظیم دستگیره روی درایو تنظیم کرد (در جهت عقربه های ساعت برای افزایش، خلاف جهت عقربه های ساعت برای کاهش) توجه: قبل از تنظیم دستگیره، برق باید خاموش شود. پس از اتمام تنظیم، برق را روشن کرده و اندازه گیری کنید تا از سوختن درایور یا مادربرد جلوگیری شود. الگوریتم و تنظیم جریان درایو، 1. Vref ولتاژ بین Gnd و انتهای میانی پتانسیومتر را اندازه گیری می کند. 2. حتماً هنگام اندازه گیری ولتاژ موتور را وصل نکنید، در غیر این صورت ممکن است درایور به راحتی بسوزد. 3. هنگام اندازه گیری ولتاژ، منبع تغذیه باید روشن باشد، نه فقط به منبع تغذیه USB متصل شود. لطفا به جهت توجه ویژه داشته باشید و آن را برعکس وارد نکنید! نحوه استفاده 1. هنگام استفاده در پانل کنترل چاپگر، لطفاً سه کلاهک جامپر را در زیر سوکت نگه دارید. 2. به جهت توجه کنید و به تصویر بالا مراجعه کنید. 3. بدون لحیم کاری هدر پین می توان مستقیماً روی MKS SGEN_L استفاده کرد 4. جهت موتور برعکس 4988 و 8825 است. اگر می خواهید مستقیماً 4988 را جایگزین کنید، لطفاً سیستم عامل را تنظیم کنید یا اتصال موتور را تنظیم کنید.
