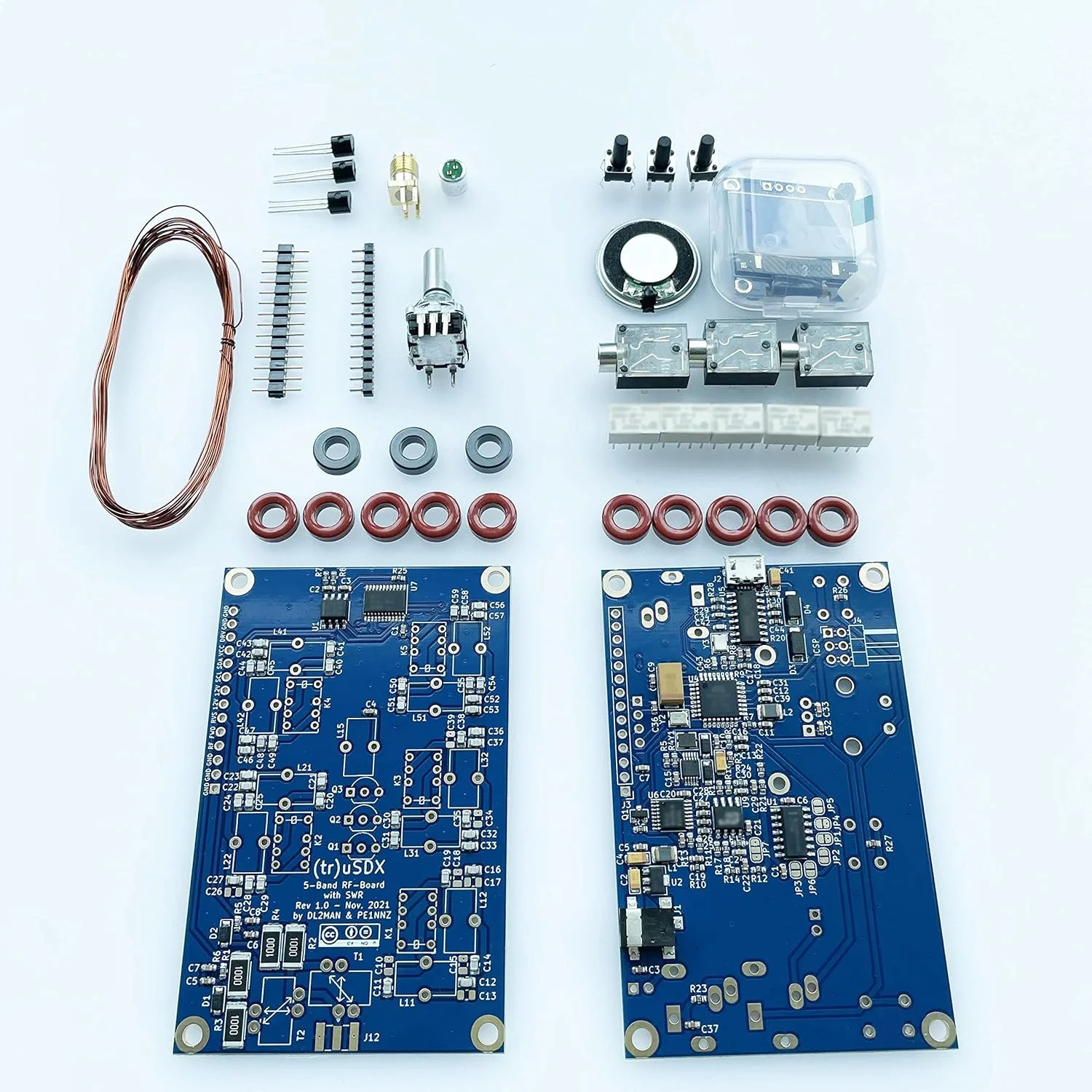

کیت‌های فرستنده و گیرنده چند حالته QRP پنج باندی Malahit uSDX مدل tr uSDX طراحی شده توسط PE1NNZ و DL2MAN

با تشکر از DL2MAN و PE2NNZ برای این همکاری. ما توسط DL2MAN و PE2NNZ تایید شده‌ایم. بوت لودر از قبل روی برد اصلی رایت شده و فریمور هم پروگرام شده است. شما باید شناسه تماس خود را پروگرام کنید که از طریق وارد کردن شماره سریال انجام می‌شود. شماره سریال در بسته موجود است. راهنمای سفارش: کیت بدون جعبه: فقط کیت‌ها، بدون جعبه. شما باید آن را خودتان سرهم کنید. توجه: اگر می‌خواهید فریمور را دوباره پروگرام/به‌روزرسانی کنید (یا شناسه تماس خود را در فریمور پروگرام کنید)، باید این مراحل را دنبال کنید: ① فریمور را دانلود کنید (صفحه وب DL2MAN). ② شماره سریال (شماره سریال موجود در بسته) را وارد کنید و فریمور را دانلود کنید. ③ درایور USB برای درایور CH340 و نرم‌افزار AVR-Dudess را نصب کنید (اگر کامپیوتر اعلانی مبنی بر عدم امکان نصب AVR-Dudess نشان داد)، لطفاً از کامپیوتر دیگری برای نصب آن استفاده کنید. ④ کامپیوتر را ری‌استارت کنید و از کابل USB برای اتصال برد اصلی استفاده کنید (در این زمان کامپیوتر صدای دینگ-دانگ می‌دهد که نشان می‌دهد نرم‌افزار درایور CH340 با موفقیت نصب شده است. اگر اینطور نیست، ممکن است کابل USB عملکرد انتقال داده نداشته باشد، سعی کنید از کابل داده USB دیگری استفاده کنید). ⑤ نرم‌افزار AVR-Dudess را باز کنید و سپس فریمور را پروگرام کنید. لطفاً موقعیت مشخص شده در تصویر زیر را دنبال کنید، نرم‌افزار را تنظیم کنید و سپس پروگرام کنید. باز کردن Device Manager در ویندوز پورت COM اختصاص داده شده را نشان می‌دهد (تصویر اول در زیر). مرور کلی: 1. (tr)uSDX جانشین پروژه uSDX است. این نتیجه همکاری بین PE1NNZ و DL2MAN است. این طراحی به عنوان یک کیت آسان برای ساخت (از پیش مونتاژ شده) در نظر گرفته شده است. 2. (tr)uSDX یک فرستنده و گیرنده QRP پنج باندی / چند حالته در قالب جیبی است (90x60x30mm - 140g). دارای PA کلاس E بسیار کارآمد است و از CW/LSB/USB و AM/FM پشتیبانی می‌کند. در حال حاضر باندهای 80/60/40/30/20 متری را پوشش می‌دهد و در آینده از باندهای 17/15/12/10 متری نیز پشتیبانی خواهد شد. 3. این دستگاه دارای صفحه نمایش OLED، میکروفون داخلی، بلندگوی داخلی (کوچک) است و برای QSOهای بداهه می‌توان از کلید PTT داخلی به عنوان کلید CW اضطراری استفاده کرد. 4. علاوه بر این، (tr)uSDX دارای رابط (Micro)USB CAT و پروگرامینگ است و در حالی که معمولاً 5 وات در منبع تغذیه 13.8 ولت تولید می‌کند، می‌تواند 0.5 وات خروجی فقط از منبع USB 5 ولت ایجاد کند. 5. به طور معمول 80 میلی آمپر در RX (با MS5351 - کمتر با Si5351) و 500 میلی آمپر در TX @ 13.8V و راندمان PA معمولی 85٪ مصرف می‌کند. 6. این دستگاه دارای پل SWR داخلی و سخت افزار اندازه گیری ولتاژ/جریان است تا به تنظیم و عملکرد کمک کند.
